双气缸立式自动化产品性能测试夹具

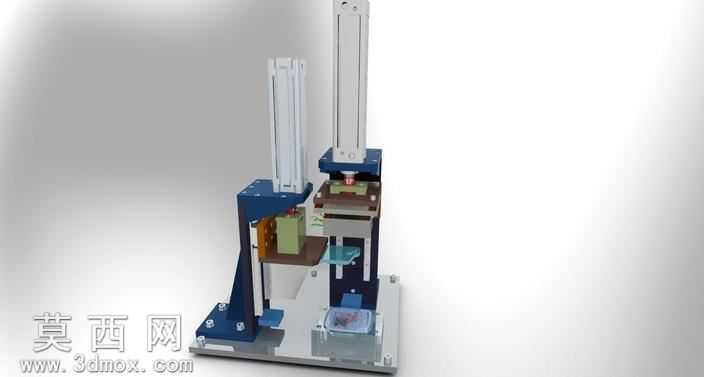

本测试夹具采用三维参数化建模完成整体结构设计，建模过程中遵循机械工装设计的公差配合规范，对所有装配部件添加了贴合、同轴、平行等几何约束，确保各运动部件的运动仿真无干涉，可完整还原实际工装的运行逻辑。渲染阶段采用哑光金属材质模拟机架的阳极氧化铝型材与碳钢烤漆底板，透明亚克力材质表现中部的防护挡板，工程塑料材质模拟工件载座与绝缘垫块，金属亮面材质表现气缸活塞杆、紧固螺丝等标准件，通过三点布光方案突出工装的层级结构，清晰展现各部件的装配位置关系。整体结构采用立式双立柱布局，底部为加厚碳钢安装底板，通过地脚安装孔可将整套夹具固定在自动化生产线的工作台面；左侧立柱搭载横向推送气缸，配套直线导轨实现待测试工件的水平送料定位，推送端设置聚氨酯缓冲垫避免压伤工件表面；右侧立柱搭载竖向压合气缸，配套导柱导套结构保证压合动作的垂直精度，压头位置设置压力传导块适配不同规格待测产品的检测需求；中部设置可快换的工件载座，载座预留检测探针安装位与走线槽，可根据不同测试产品的检测点位快速更换载座模块，无需重新调整整体机架结构；底部设置废料收集盒，可承接测试过程中产生的不良品碎屑或废弃包装材料。设计思路围绕快速换型、精准定位、操作安全三个核心需求展开，双气缸的动作逻辑可通过外接电磁阀与PLC控制器实现联动，完成工件上料、定位夹紧、性能测试、下料复位的全流程自动化动作，相比传统手动测试夹具可大幅提升检测效率，降低人工操作带来的定位误差；所有气动元件均选用标准工业气缸型号，紧固件、导轨等配件均采用市面通用标准件，方便后期维护更换；结构上预留传感器安装位，可加装光电传感器实现工件到位检测，搭配安全光栅可实现误操作防护，适配电子元器件、小型塑胶件、五金冲压件等多种小型产品的通电测试、压力测试、尺寸检测等工序的装夹定位需求，建模过程中对所有受力部件进行了结构强度校核，确保压合测试过程中机架形变量控制在允许公差范围内，保证测试结果的准确性。
