多电压电动执行器线性驱动装置结构

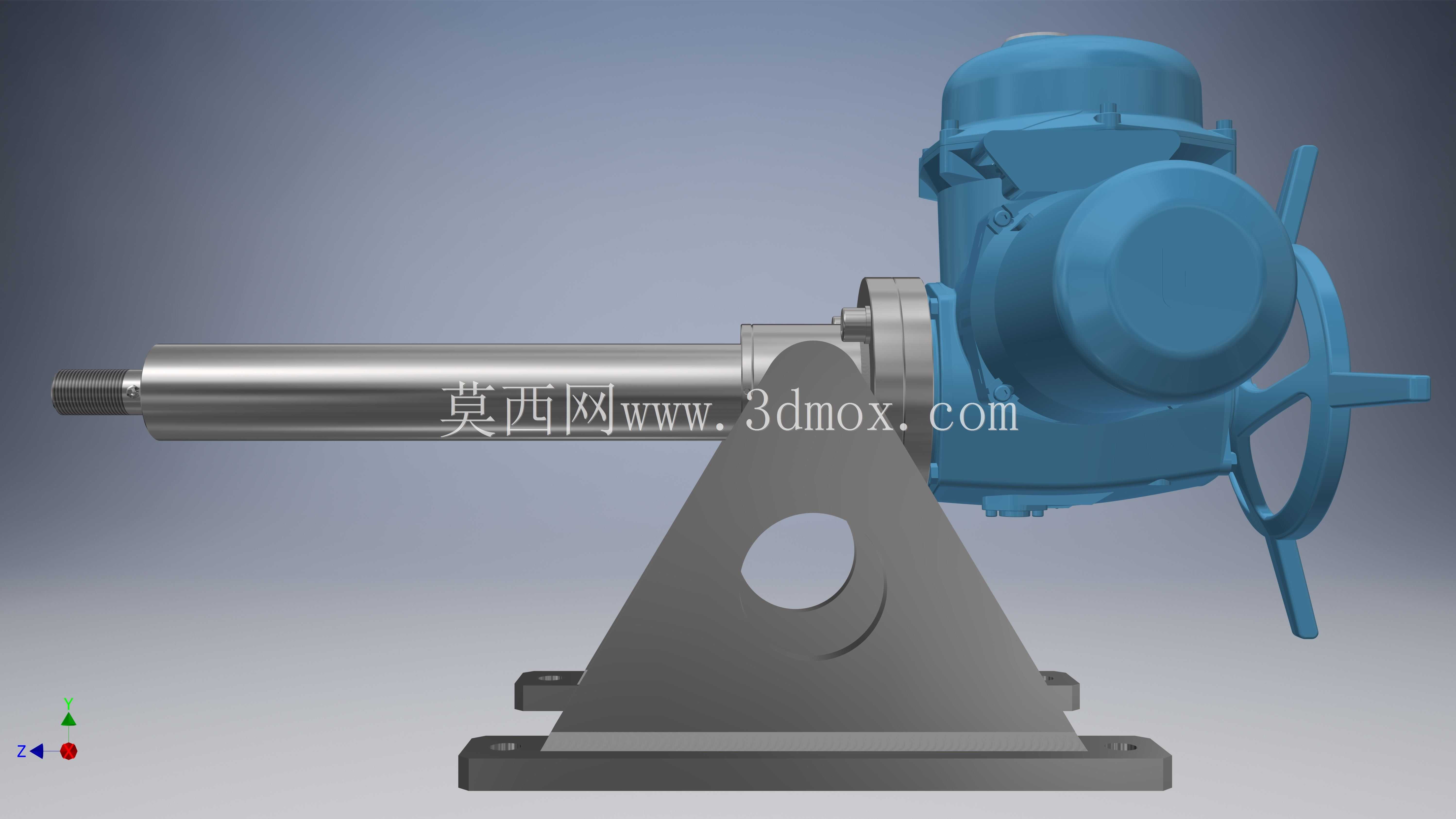

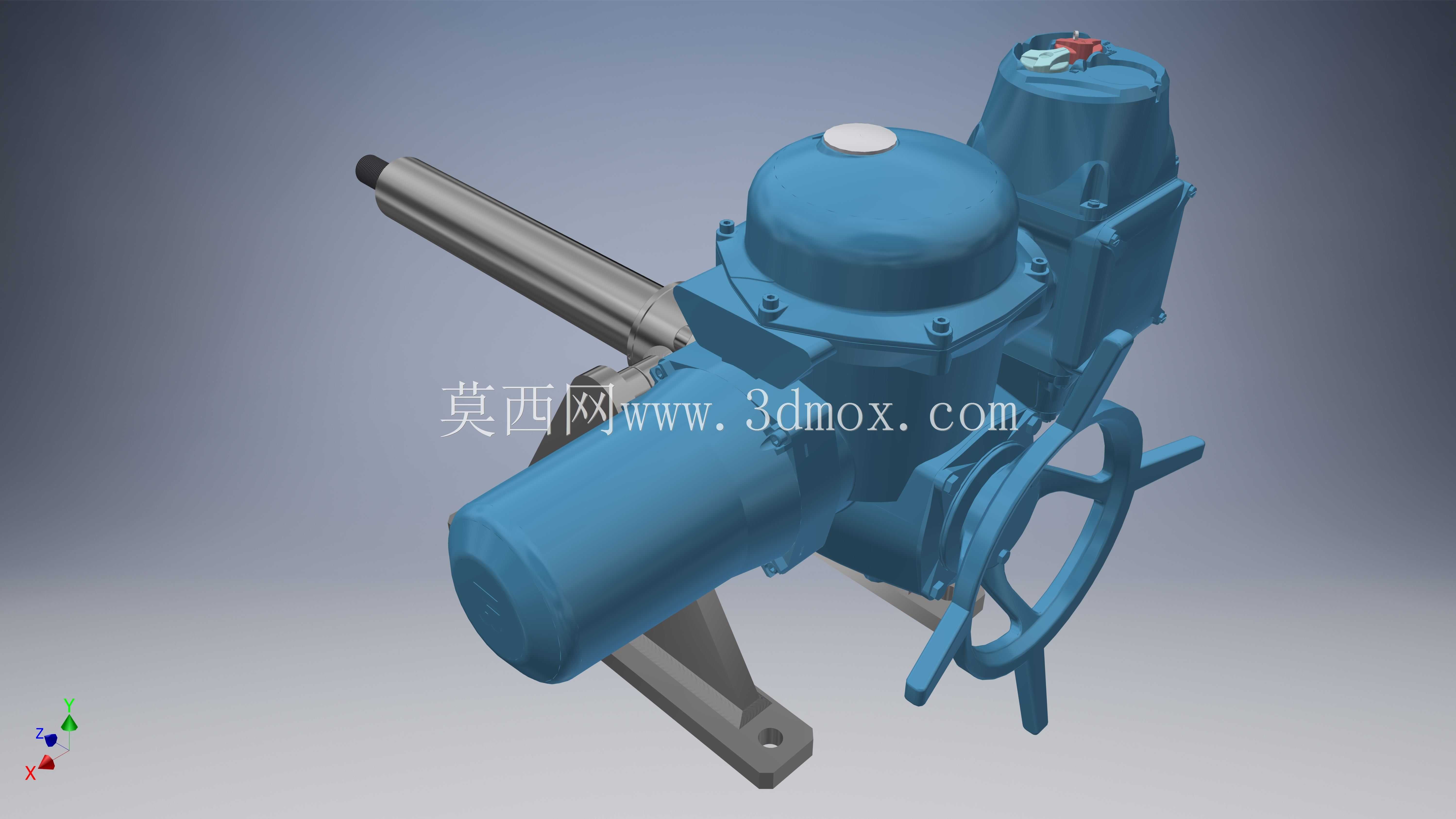

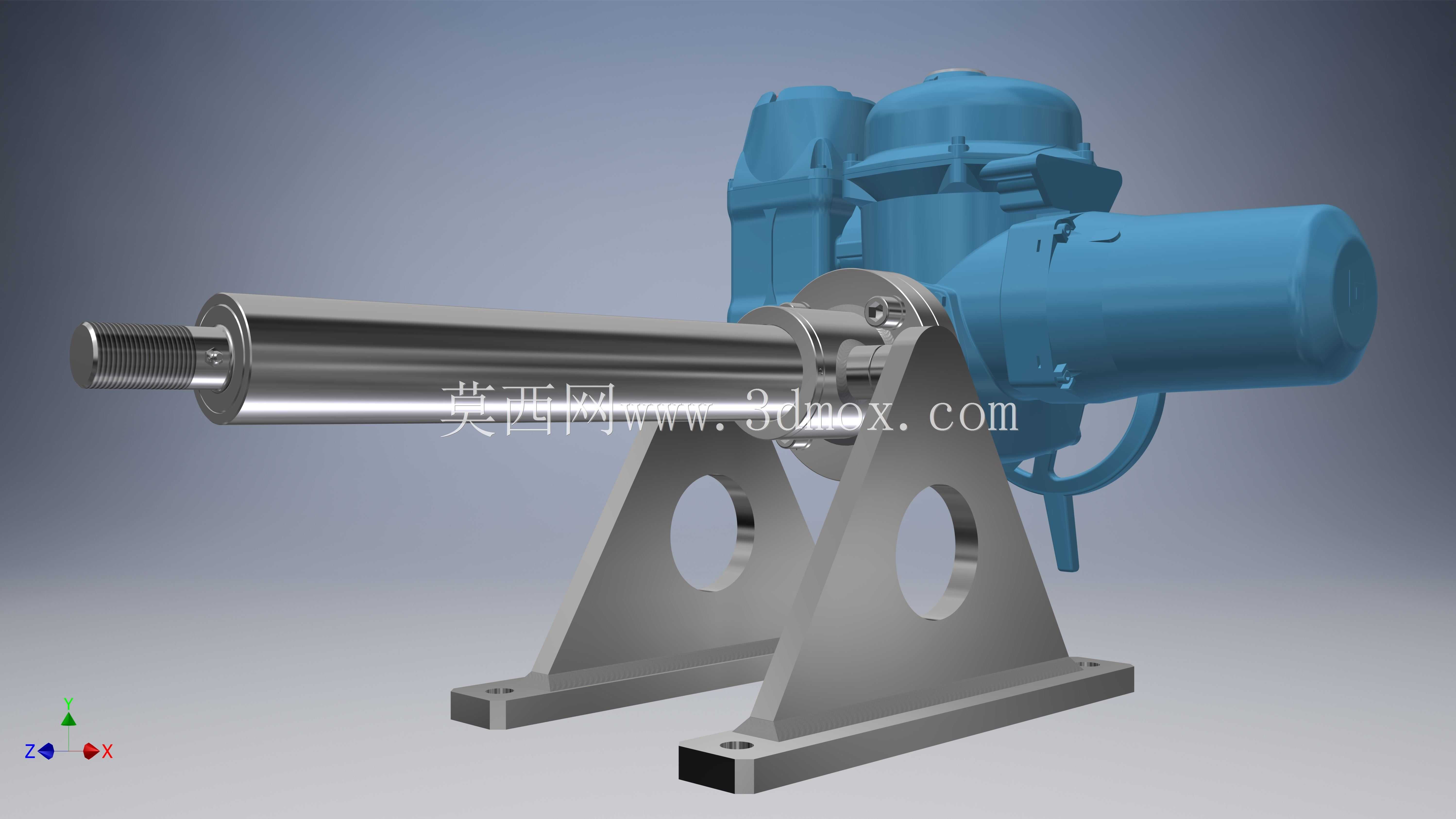

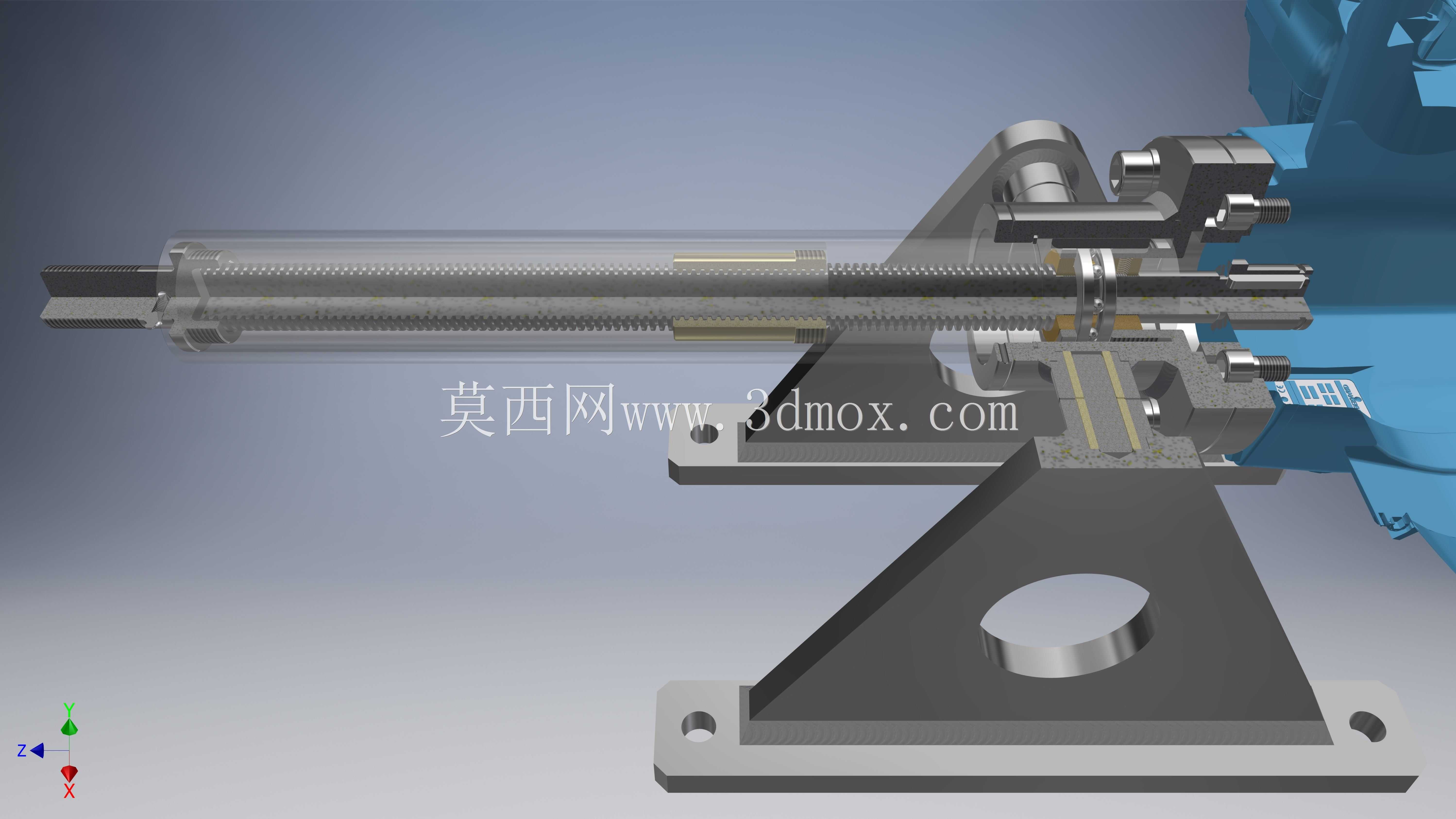

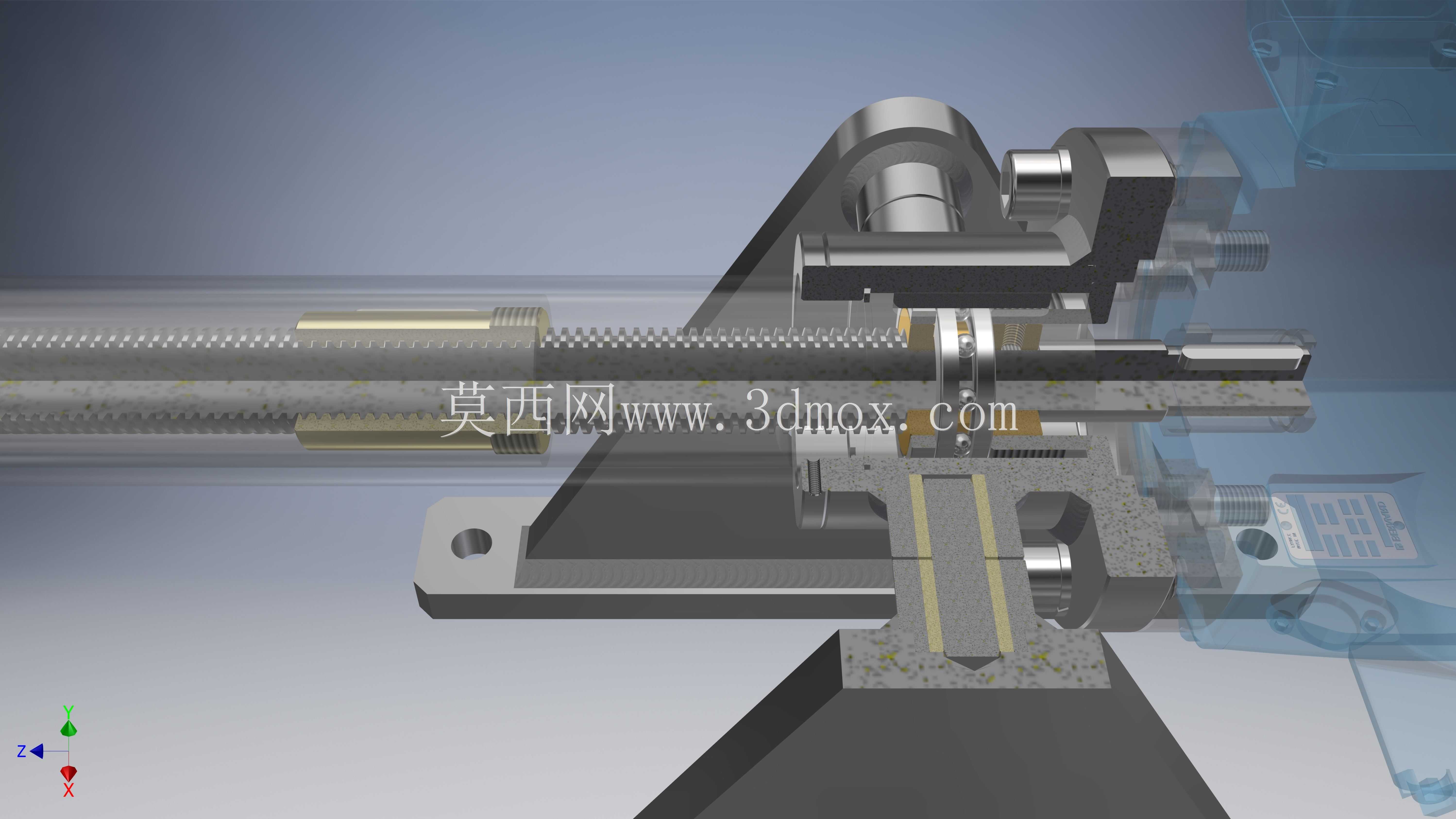

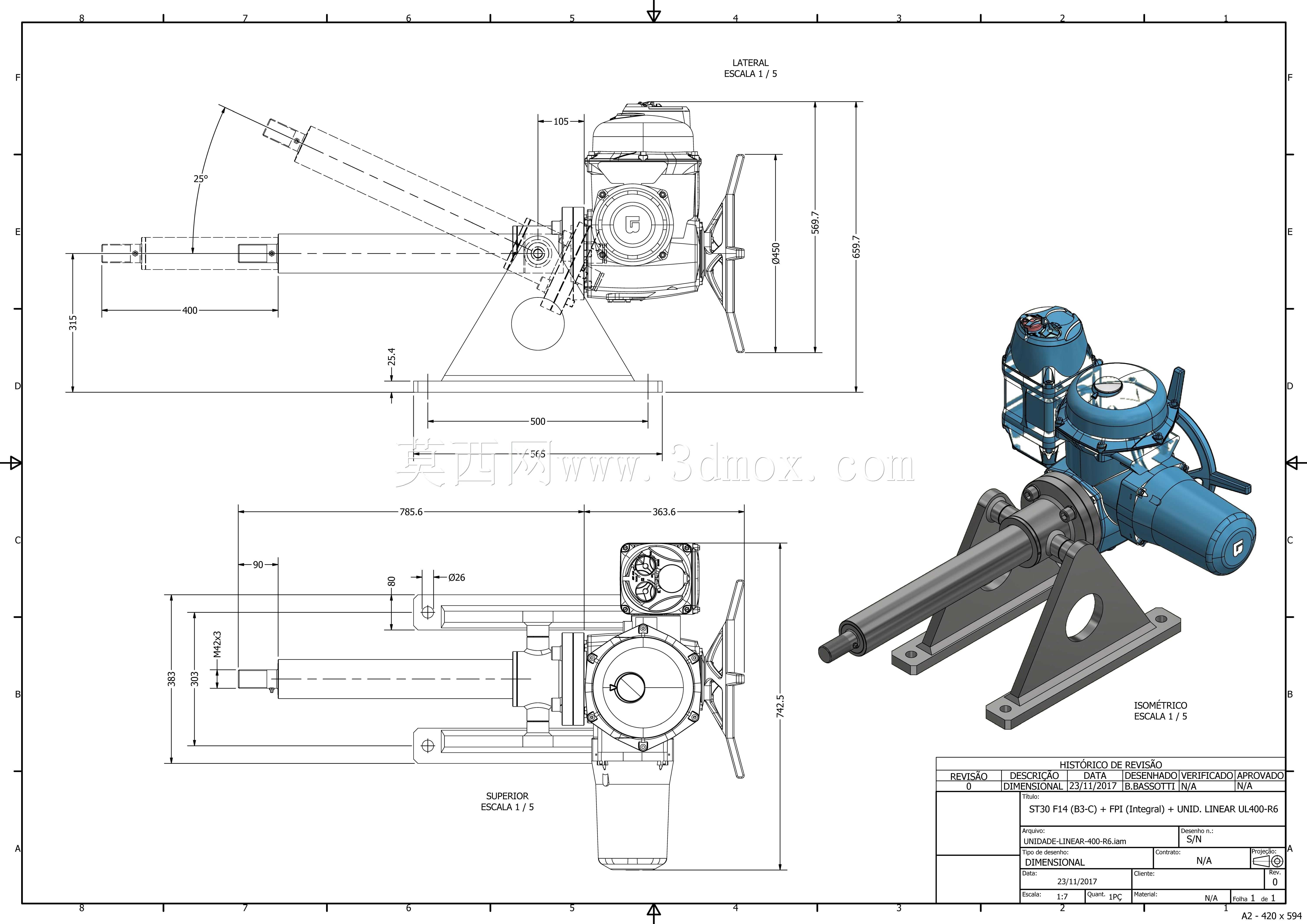

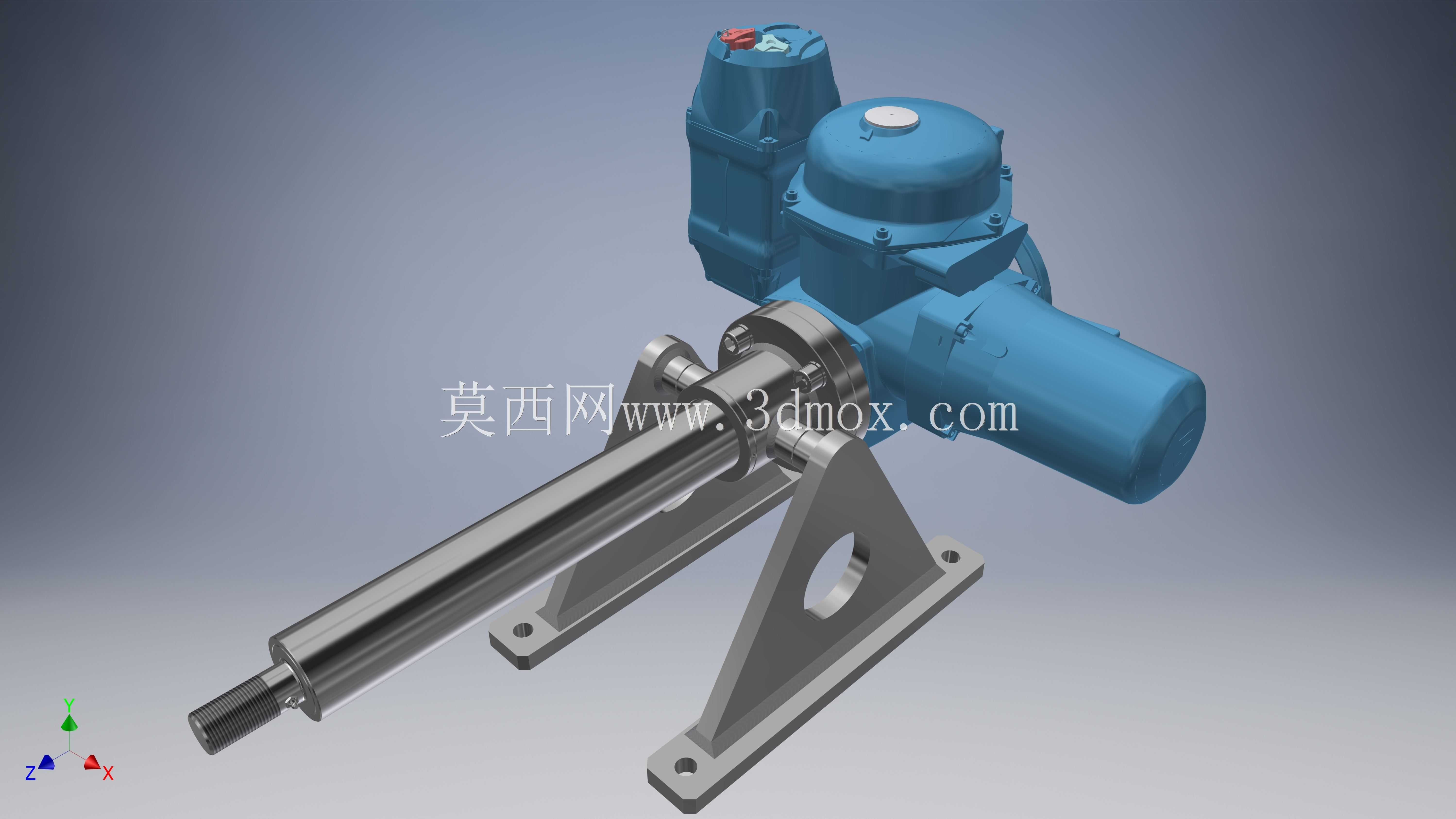

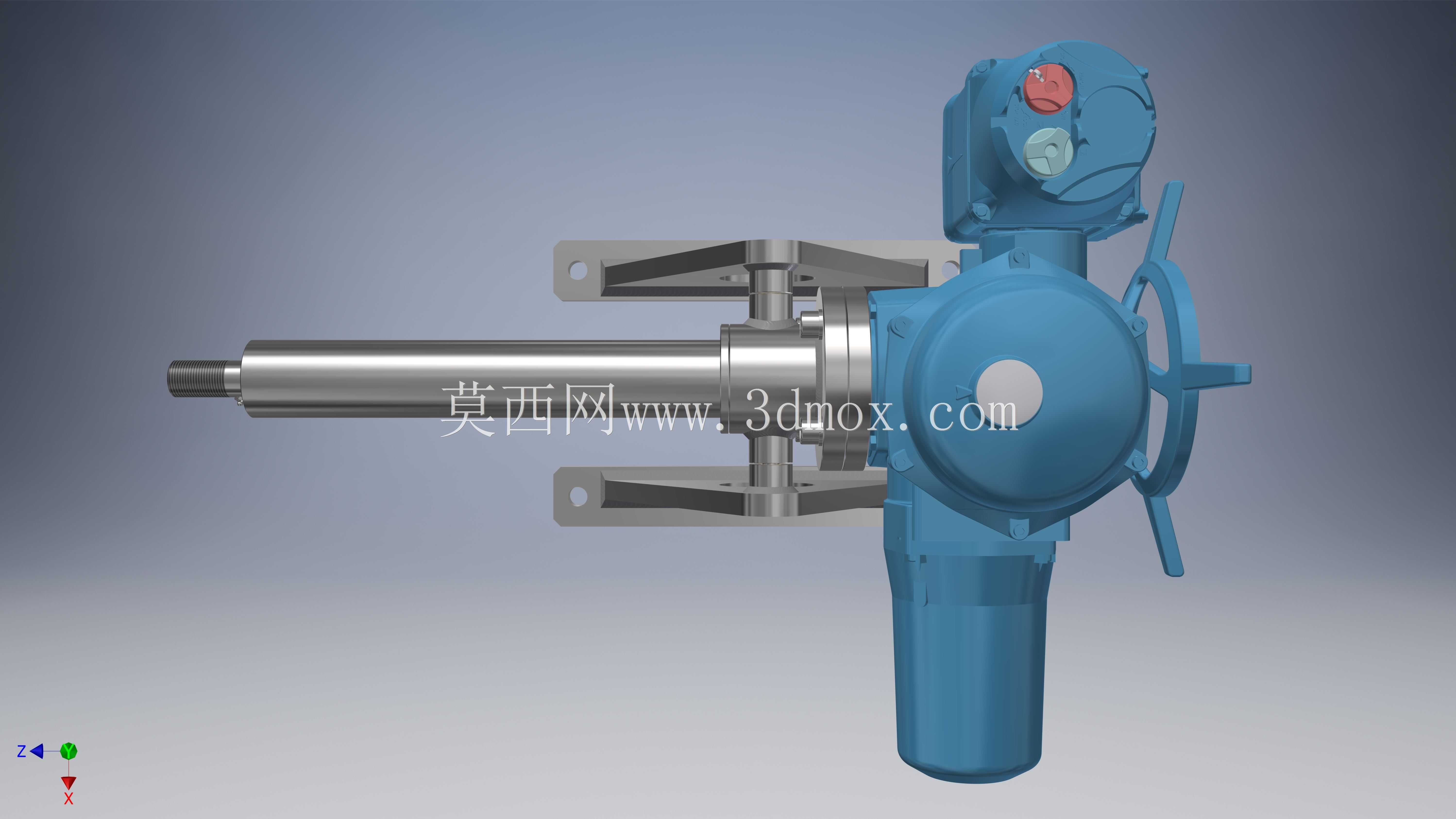

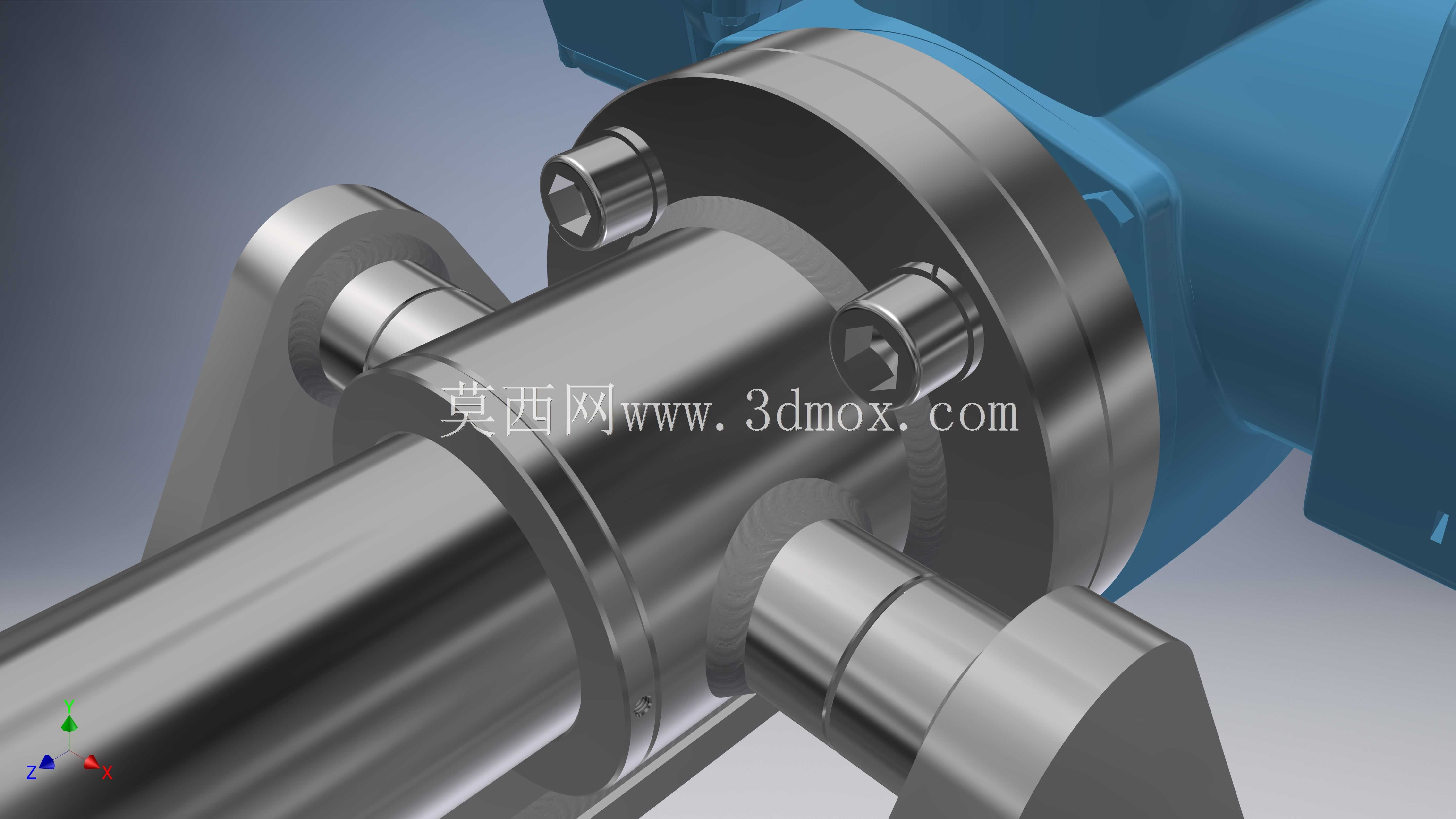

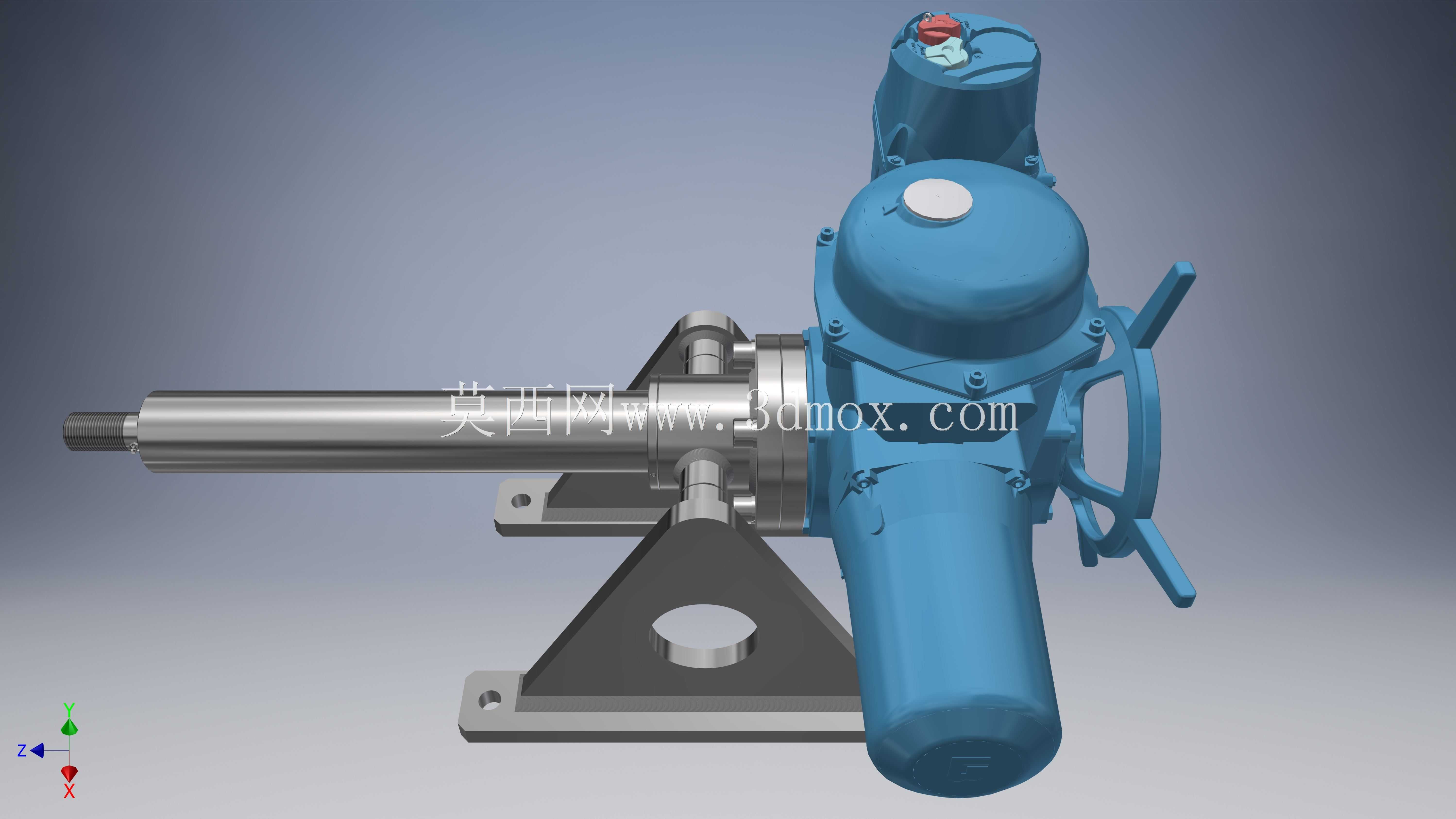

这套线性驱动执行结构，核心适配工业流程管线里的调节阀、截止阀类阀件的自动启闭与开度调节需求，在化工、水处理、油气输送这类需要远程控制阀位的工况场景中，这类集成式驱动单元能直接替代人工手动操作，接入全厂控制系统后可实现流程参数的闭环调节。从结构设计逻辑来看，驱动端采用多电压兼容的电动头设计，能适配不同厂区的供电规格，无需额外增设电压转换模块，降低现场改造的适配成本。传动部分采用TR45×6梯形丝杠副，将电机输出的旋转运动转化为直线推杆的往复动作，400mm的额定行程可以覆盖多数大口径直行程阀门的启闭行程需求，丝杠副自带的自锁特性可以在断电状态下保持阀位固定，避免管路介质压力推动阀杆移位引发的流程波动。安装接口上，执行器与阀门的连接法兰遵循ISO5211 F14标准，阀杆连接适配对应标准的阀杆尺寸，支架部分采用三角支撑式铸钢支架，三个安装脚的孔位布局经过受力校核，能承受最大400kN的轴向输出推力，足以克服高压工况下阀瓣受到的介质压差阻力，同时支架的镂空设计既减轻了整体自重，也预留了足够的操作空间方便现场安装时的紧固件操作。防护等级达到IP67标准，可适应户外露天安装或者有喷淋冲洗需求的车间工况，外壳的密封结构能阻挡粉尘侵入与短时浸水，避免内部电气元件受潮损坏。输出转速设定为32rpm，对应推杆的直线推进速度为256mm/min，这个速度参数经过匹配优化，既不会因为动作过快引发管路水锤效应，也能满足常规流程调节的响应速度要求。整套结构的安装边界需要注意，电动头的侧向出线位置预留了足够的电缆弯曲空间，支架底部的安装平面需要与阀杆轴线保持垂直，避免推杆承受径向偏载导致丝杠磨损加剧，三维建模过程中已经将各部件的装配间隙、运动干涉点做了完整校验，推杆全行程运动过程中与支架、电动头壳体均无剐蹭，各紧固件的操作空间也都符合现场装配的工具操作需求，可直接用于同类执行机构的选型参考或者结构改进设计。
