医用集成式氧气控制管路组结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:259062
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计
  • 医用集成式氧气控制管路组结构设计

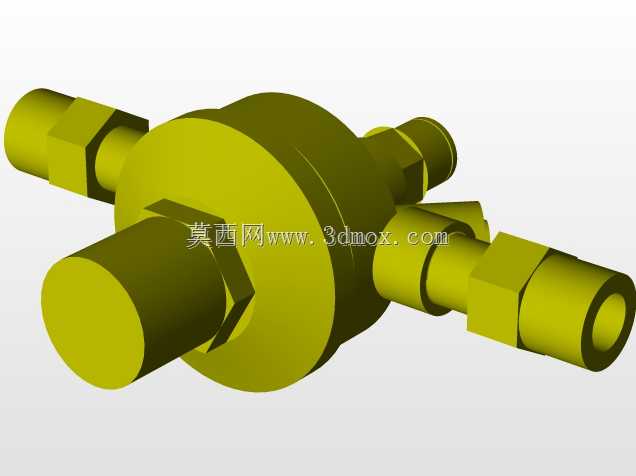

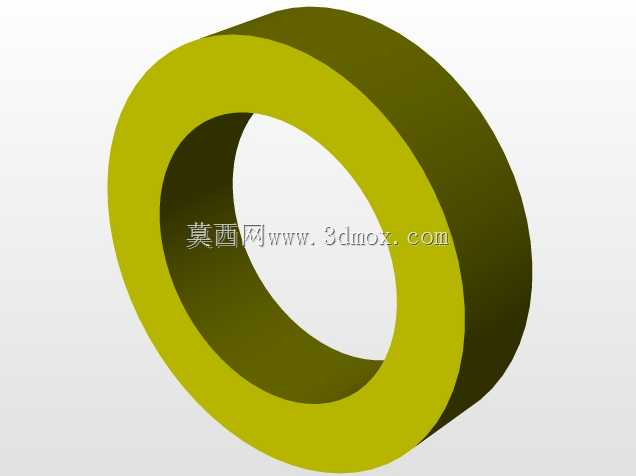

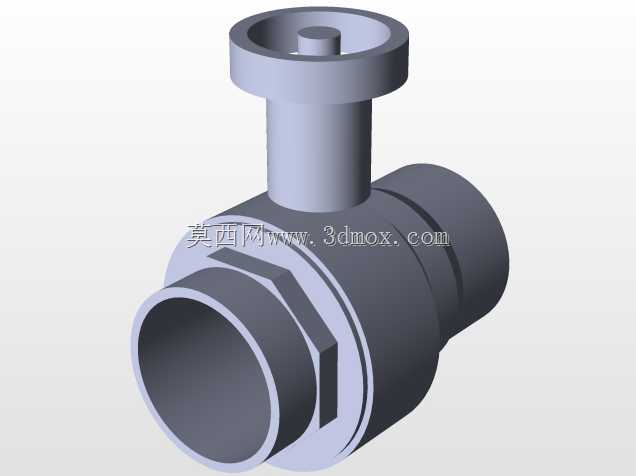

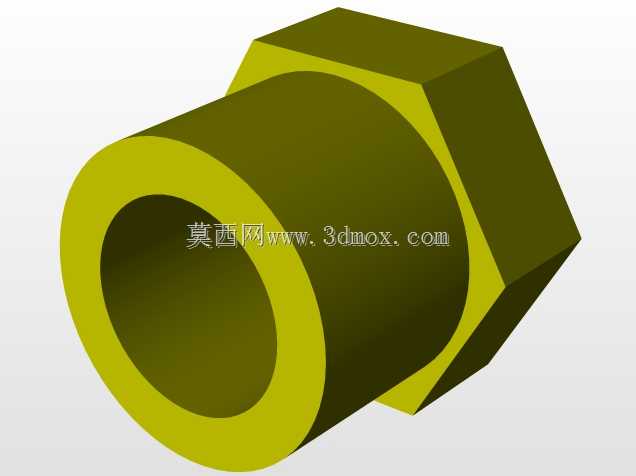

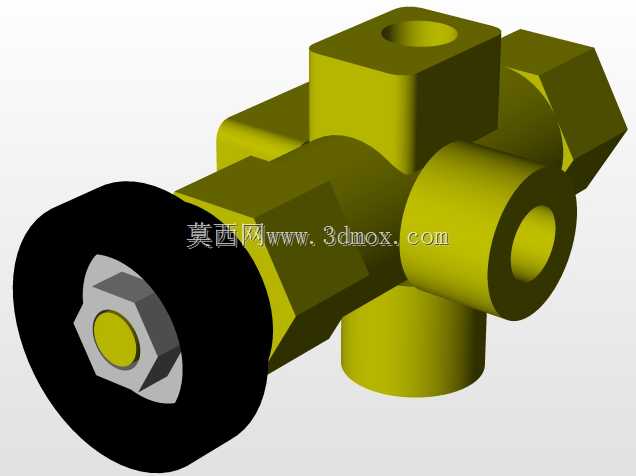

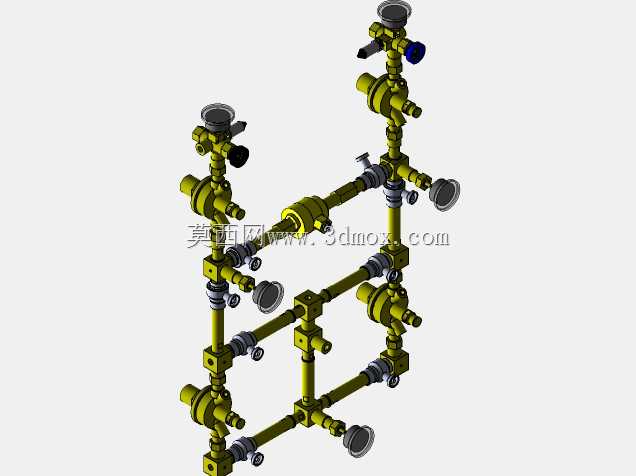

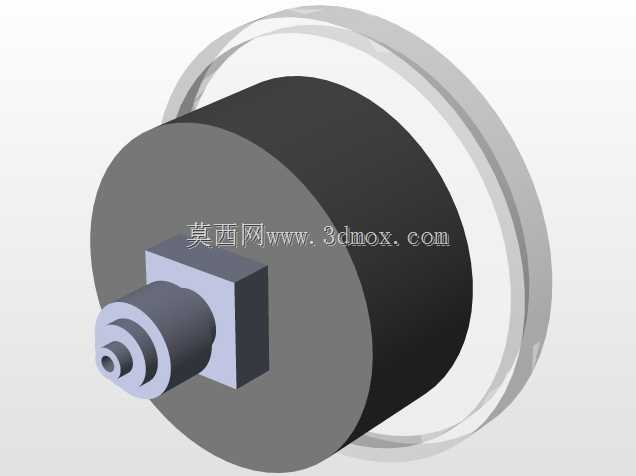

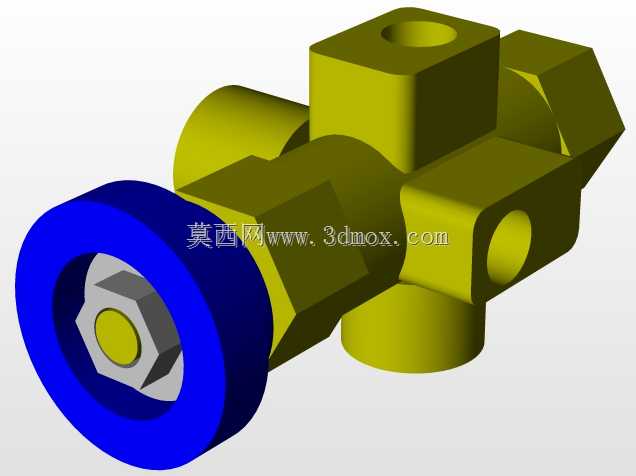

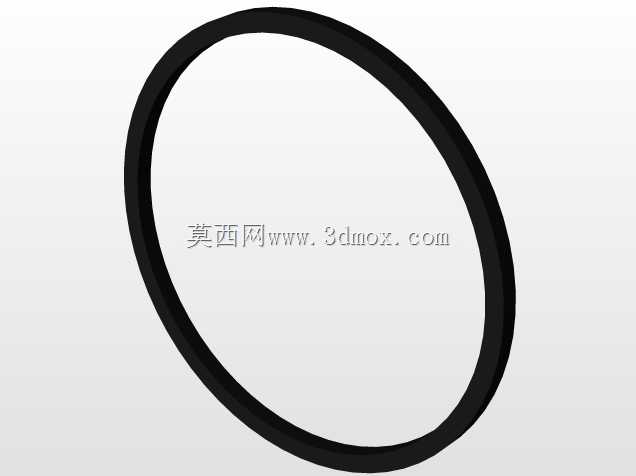

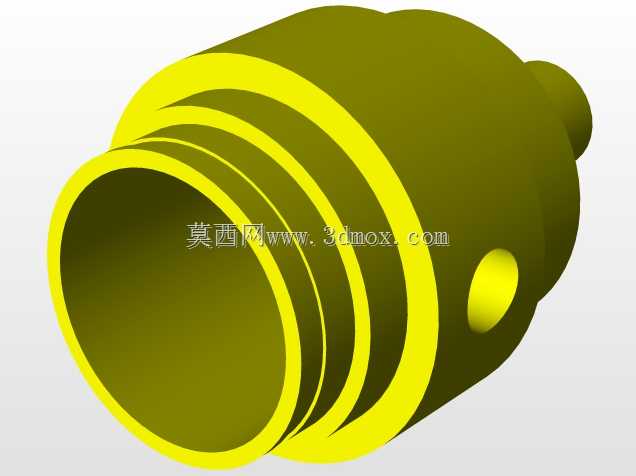

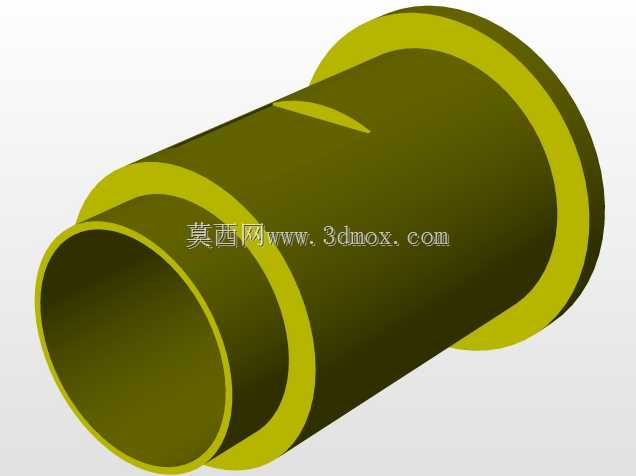

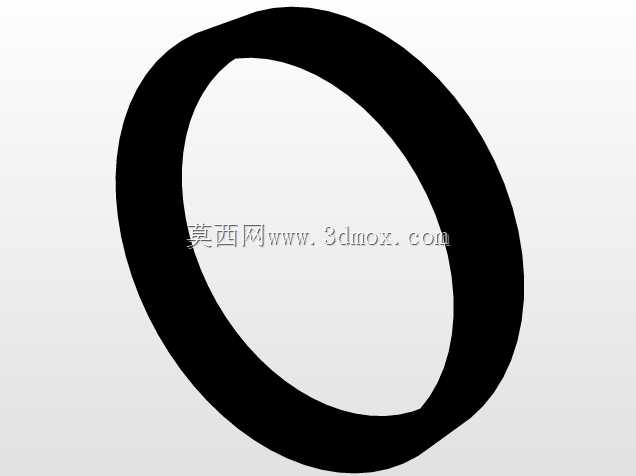

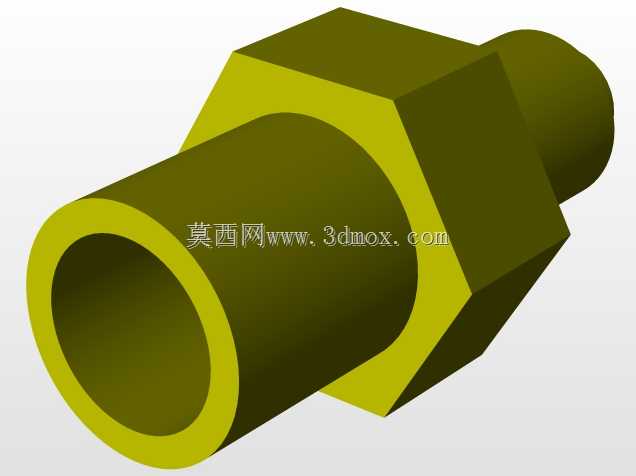

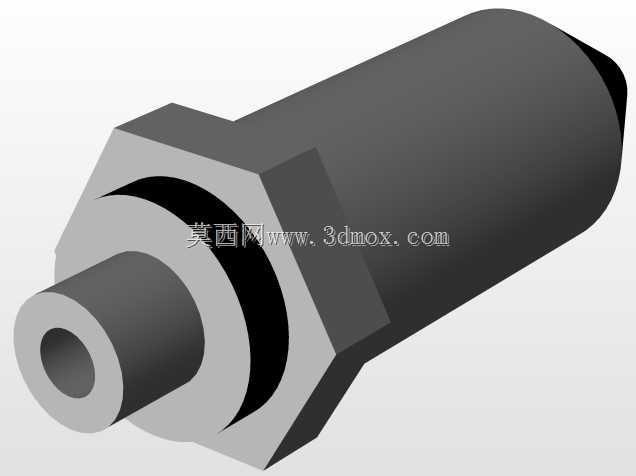

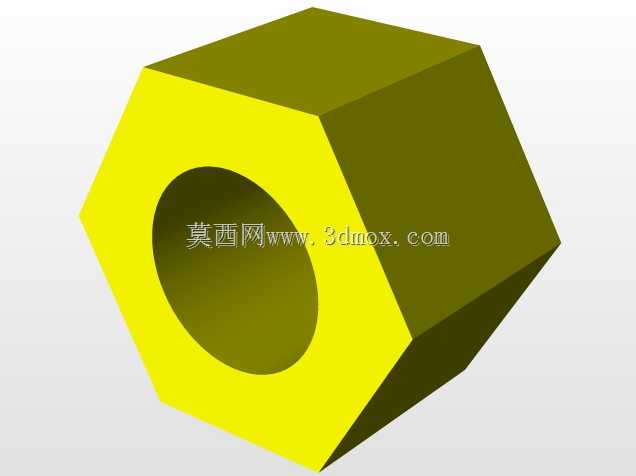

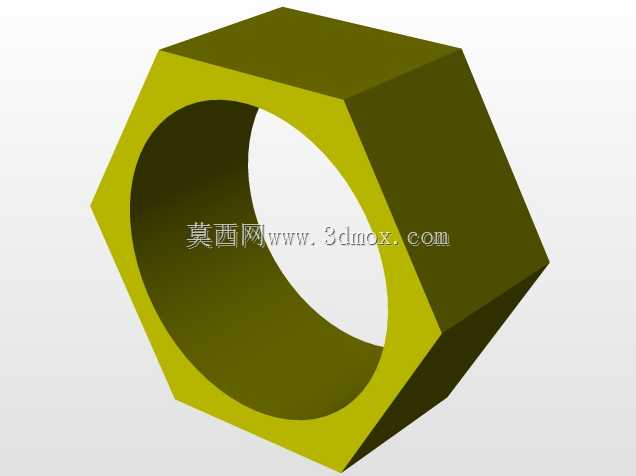

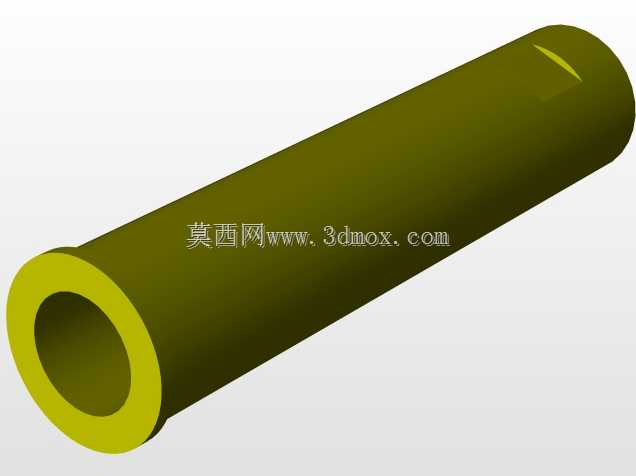

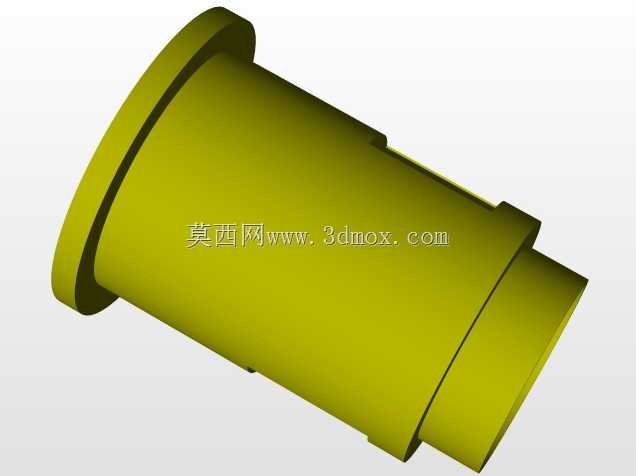

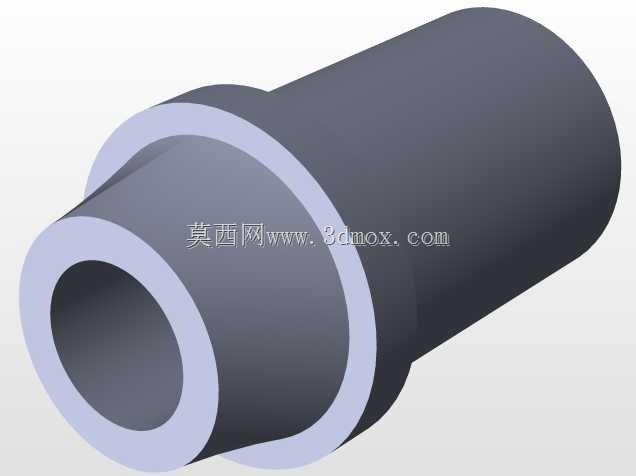

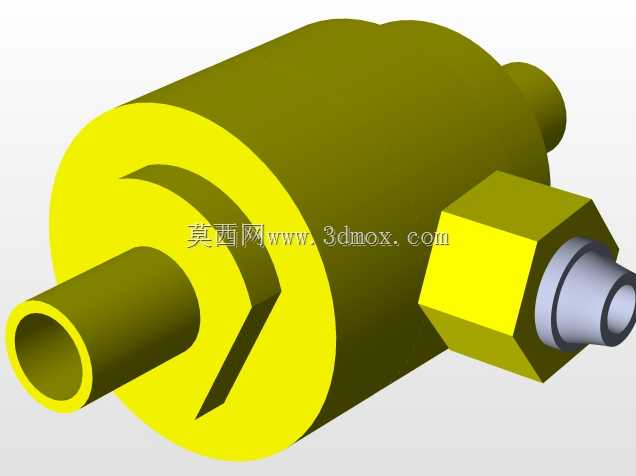

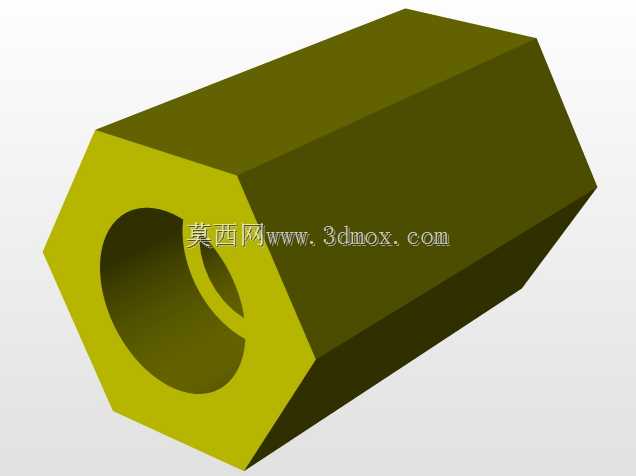

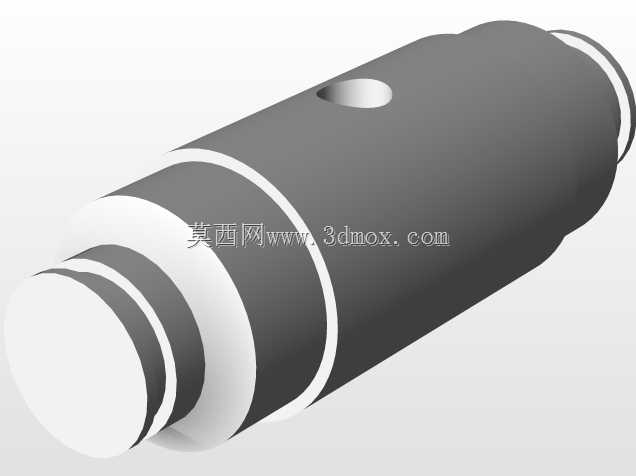

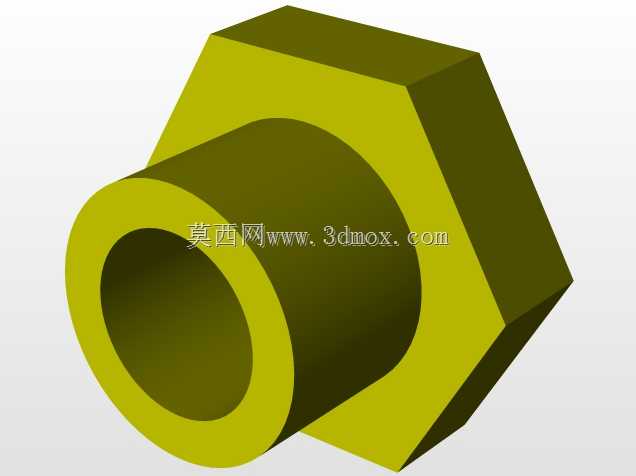

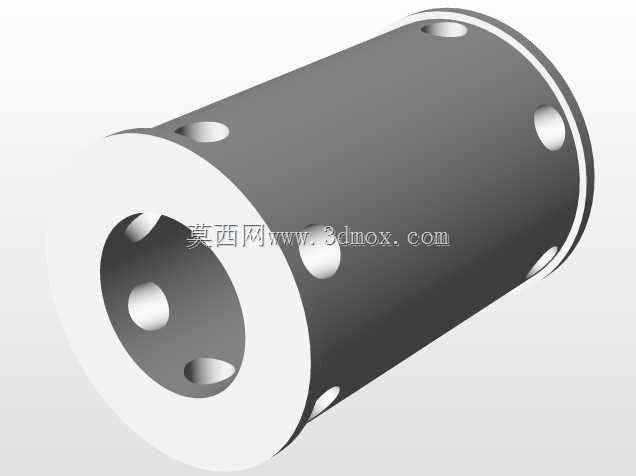

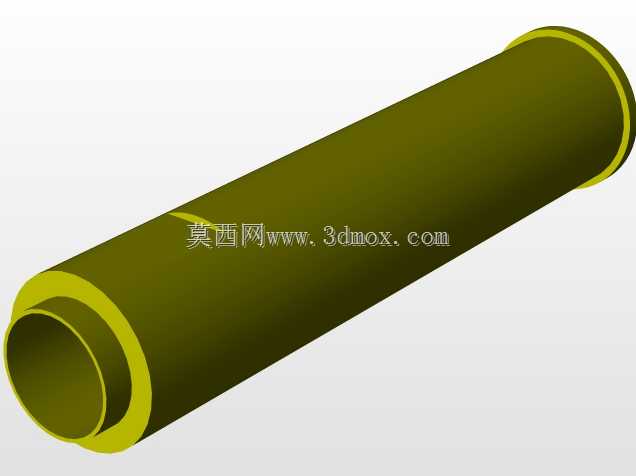

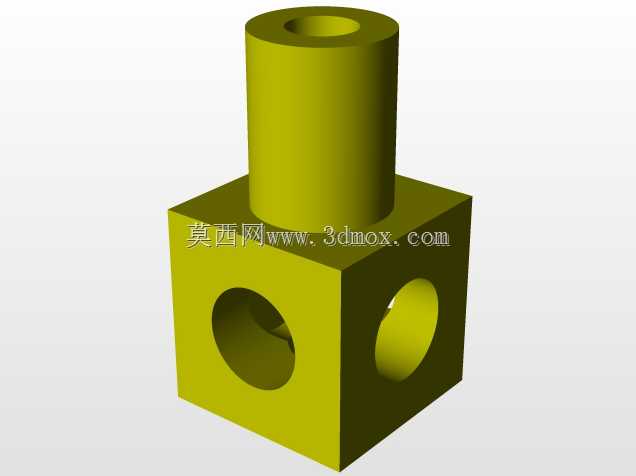

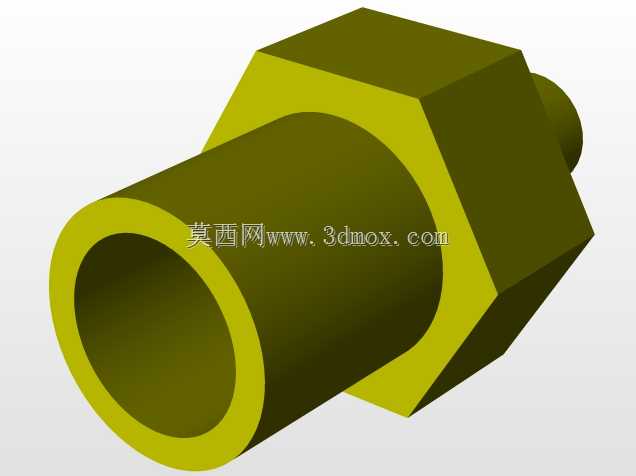

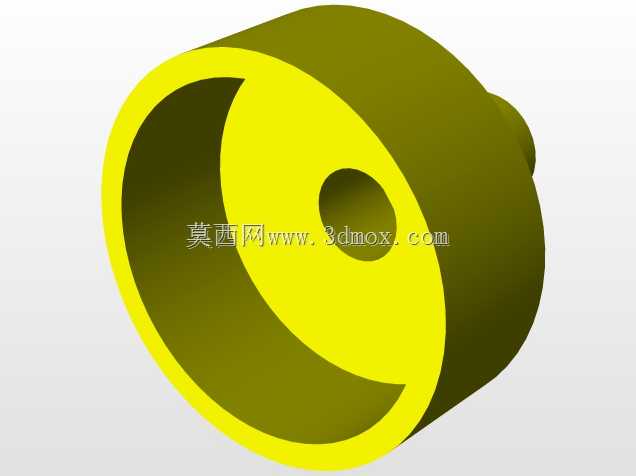

这套管路集成结构主要应用于医疗机构中心供氧系统的终端气路管控环节,常见于病房设备带、手术室吊塔、急诊抢救区的气源分配节点,承担多路氧气通断调节、压力管控、支路分配的核心作用,替代传统零散安装的单路阀门,大幅压缩气路安装的空间占用,同时降低多接头带来的泄漏风险。从结构设计逻辑来看,整体采用模块化集成思路,将多个截止控制阀、管路连接接头、压力检测接口整合在统一的管路框架上,主管路采用等径直通结构保证主路供气流量稳定,支路通过三通、四通接头分出独立控制回路,每个回路配置独立的旋转式截止阀,可单独管控对应床位或设备的氧气通断,阀件自带的操作手轮采用防滑滚花设计,医护人员佩戴防护手套也可快速完成启闭操作,手轮旁预留的标识安装位可粘贴对应回路的床位编号,避免误操作。设计过程中充分考虑安装边界的适配性,整体管路框架采用对称式布局,横向与纵向的管路连接点间距统一按照医用设备带的标准安装孔位匹配,整体外轮廓无突出尖锐结构,所有管路连接端均采用标准外螺纹接头,可直接对接现有医用供气系统的紫铜管或不锈钢管路,无需额外加工转换接头。阀件与管路的连接部位采用硬密封加密封圈的双重密封结构,可承受医用供氧系统常规的0.2-0.5MPa工作压力,长期使用也不会出现慢漏问题。每个支路阀件的出口端预留了快速接头安装位,可直接插拔湿化瓶、呼吸机、吸氧面罩等终端用气设备,部分支路还预留了压力检测接口,可随时接入压力表监测支路供气压力,方便运维人员快速排查供气故障。管路整体采用黄铜材质作为基体,表面做钝化处理,既满足医用供气的卫生要求,也具备足够的结构强度,避免安装或使用过程中管路变形导致的密封失效。布局上阀件的操作端全部朝向外侧同一方向,日常操作时无需探入管路缝隙,运维时也可单独更换单个阀件,无需拆解整个管路组,大幅降低后期维护的工作量。
