管道再生系统用Snort前控阀结构

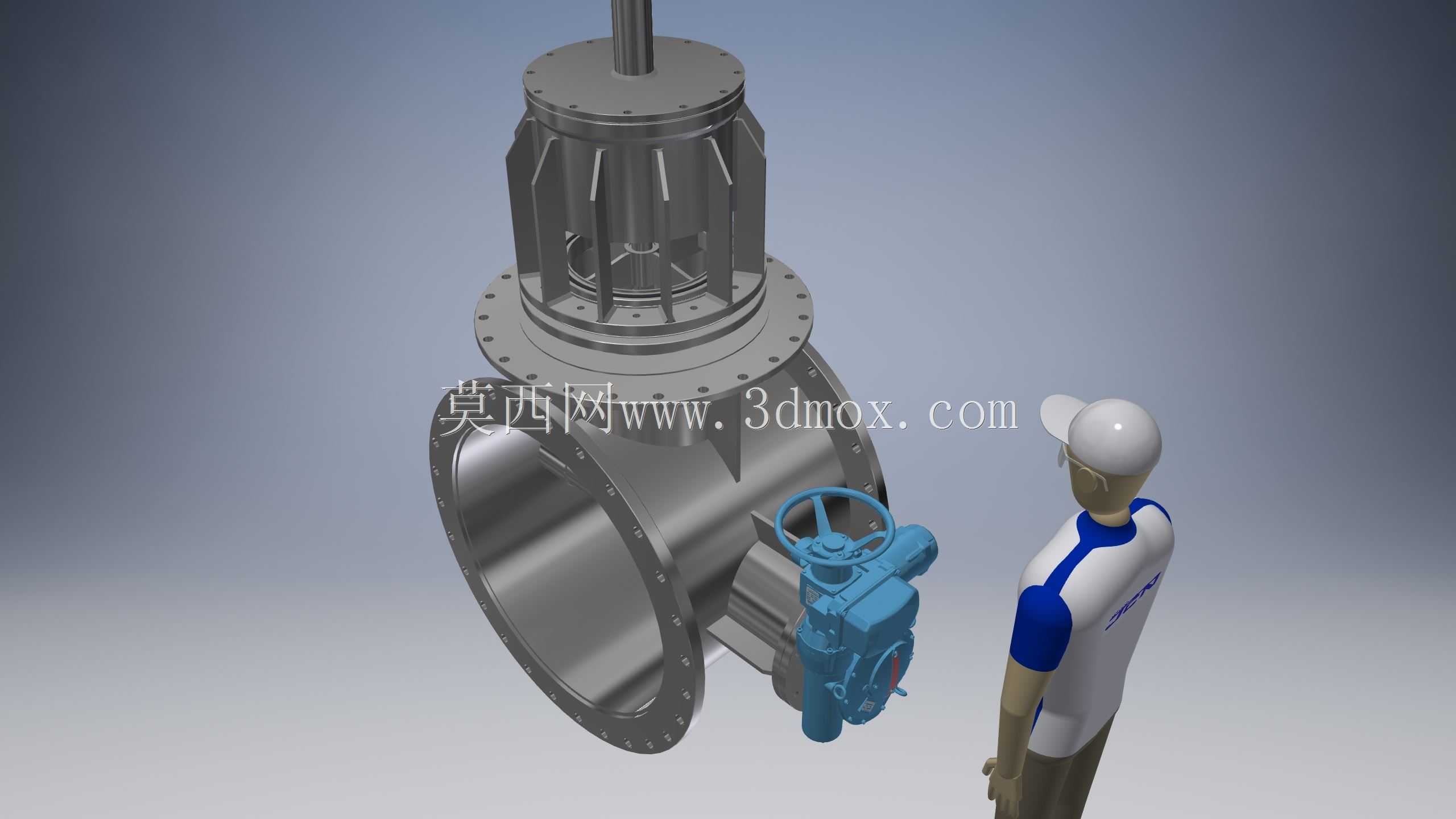

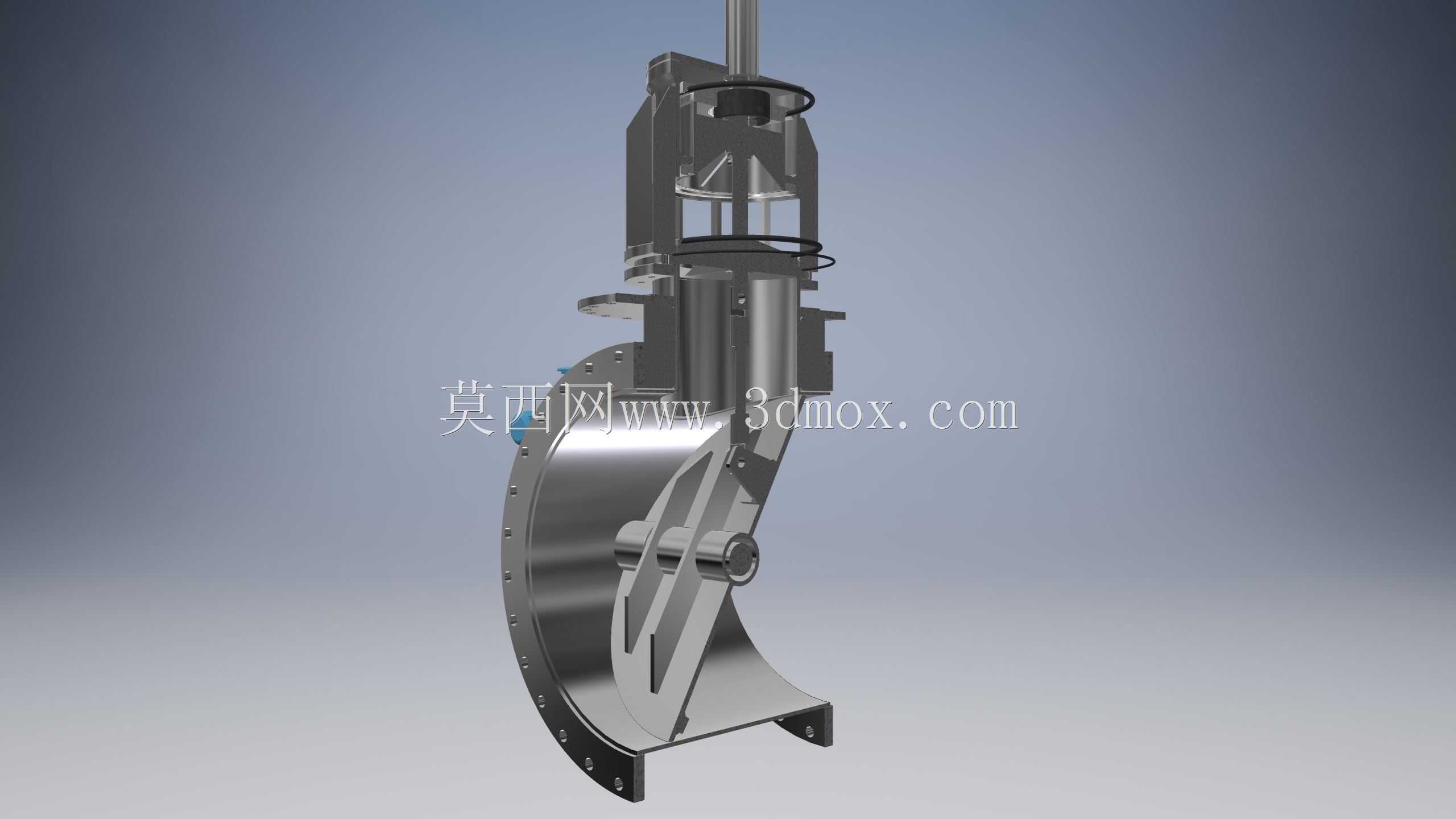

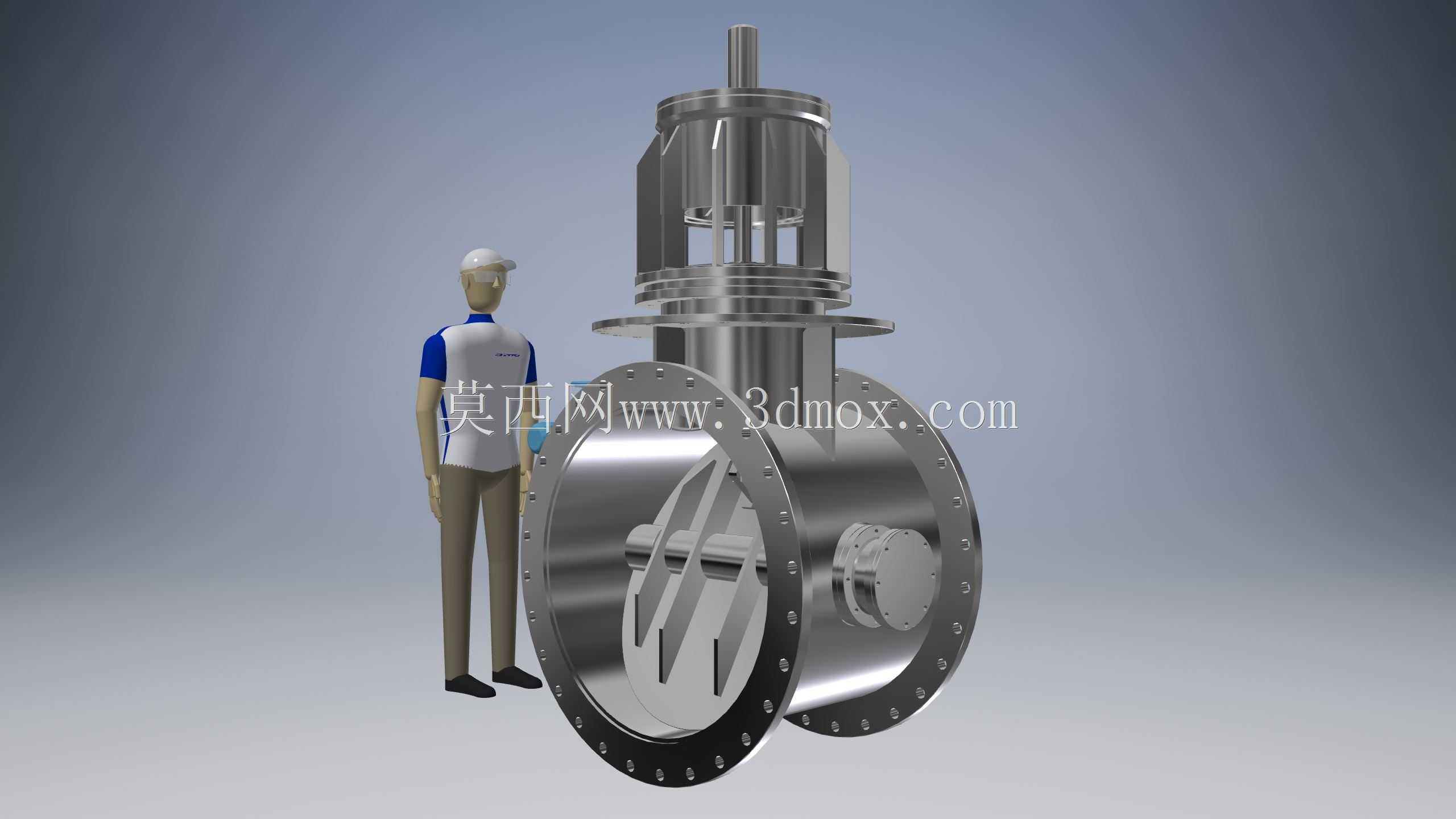

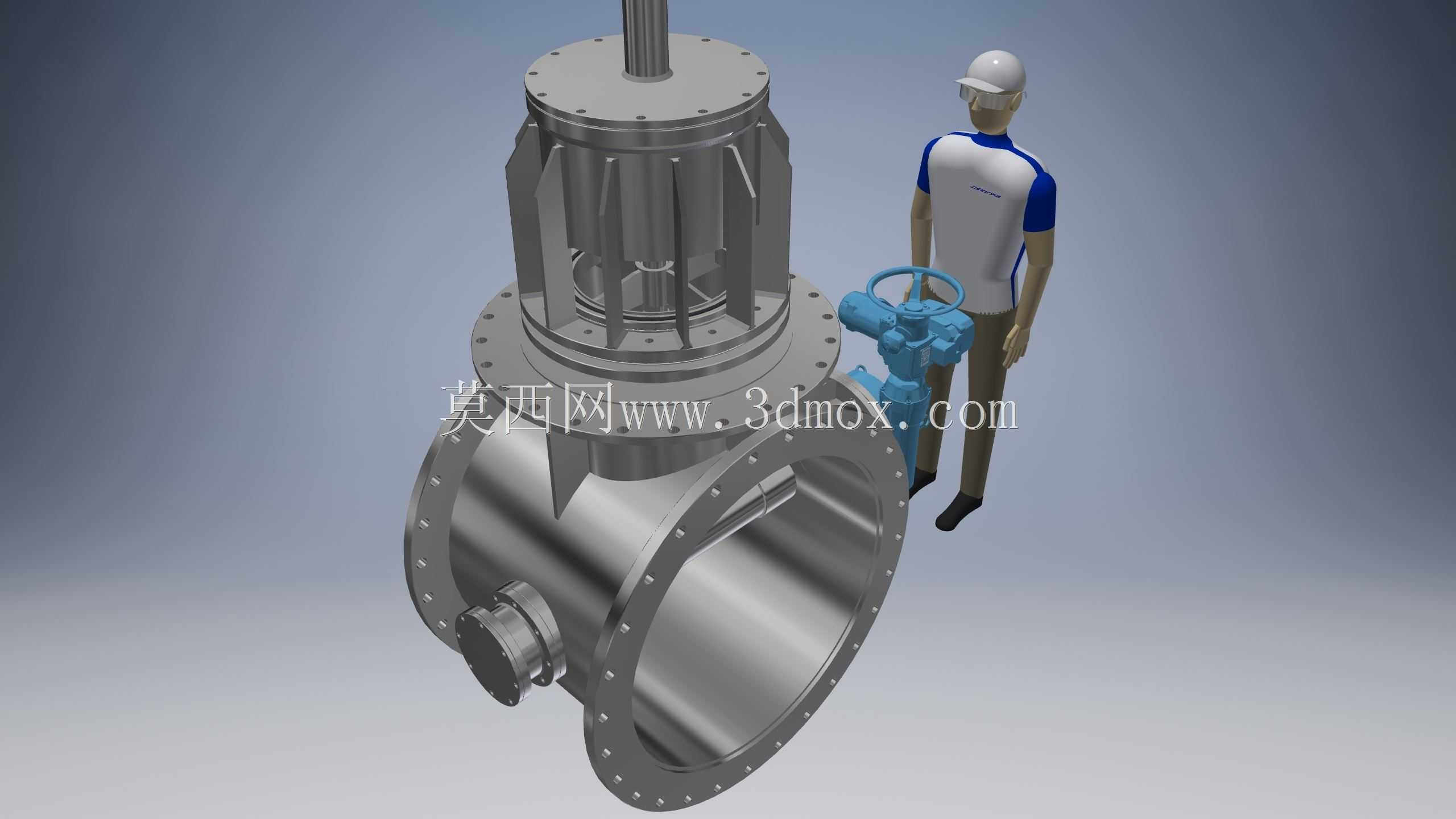

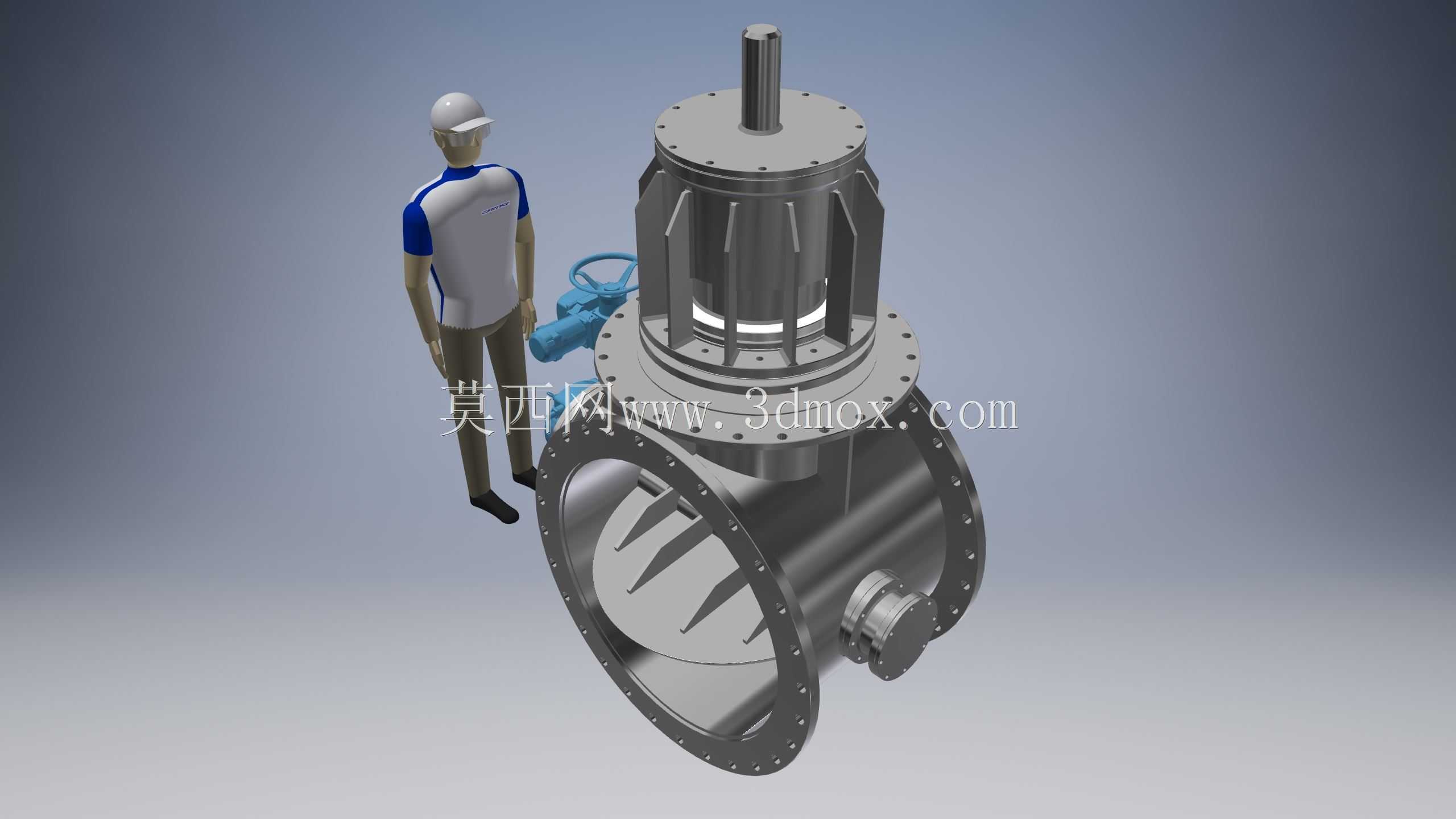

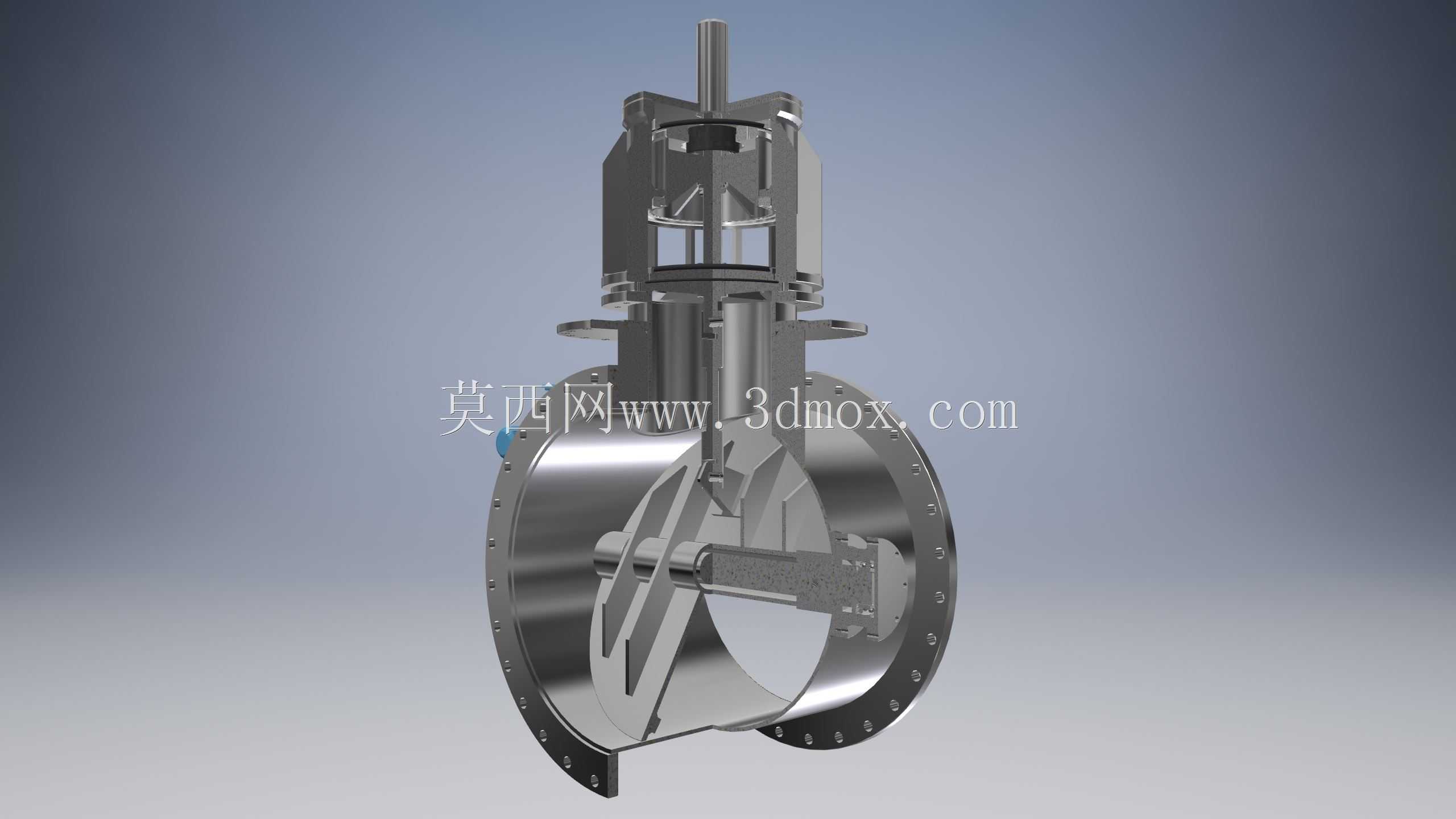

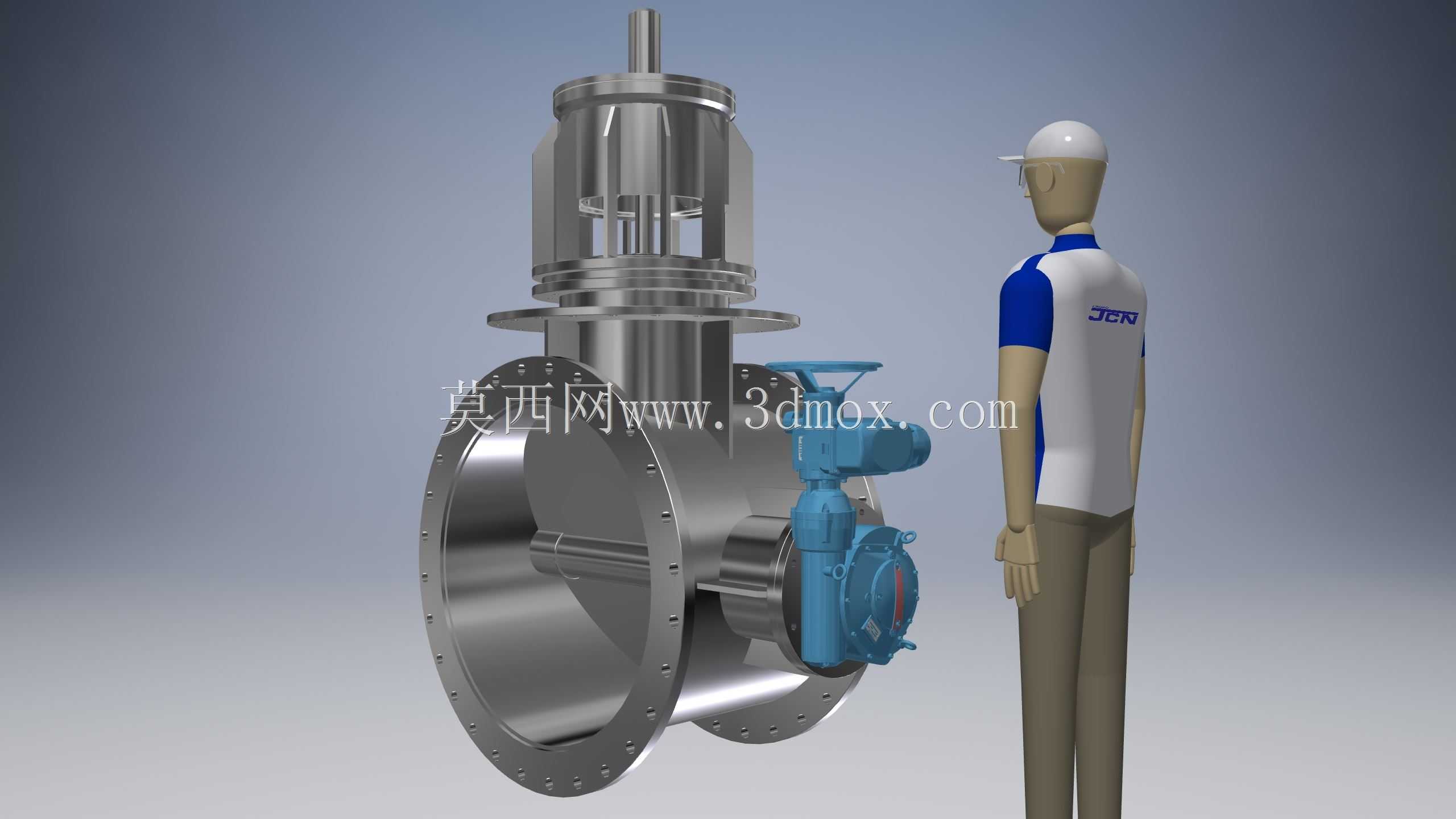

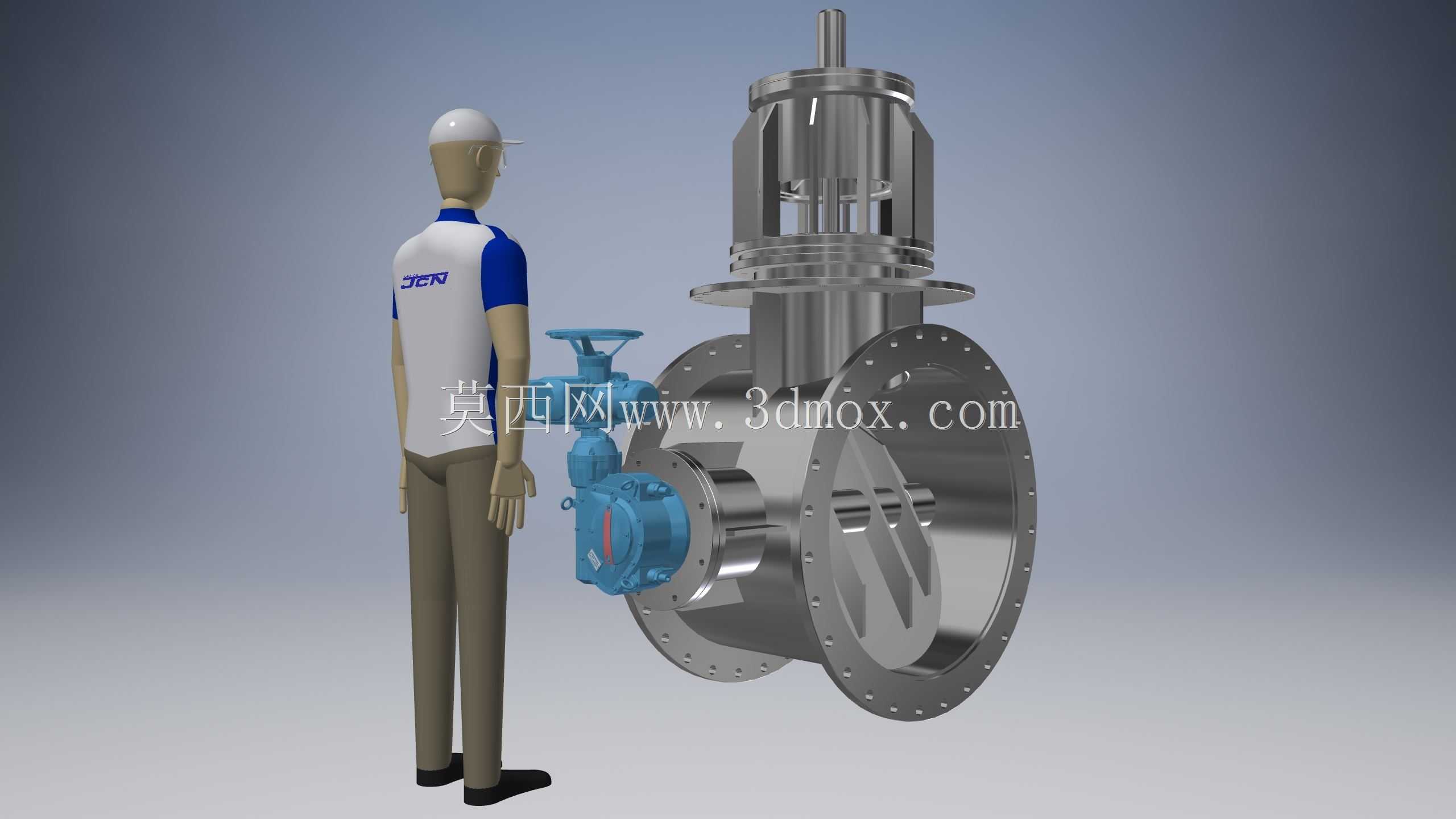

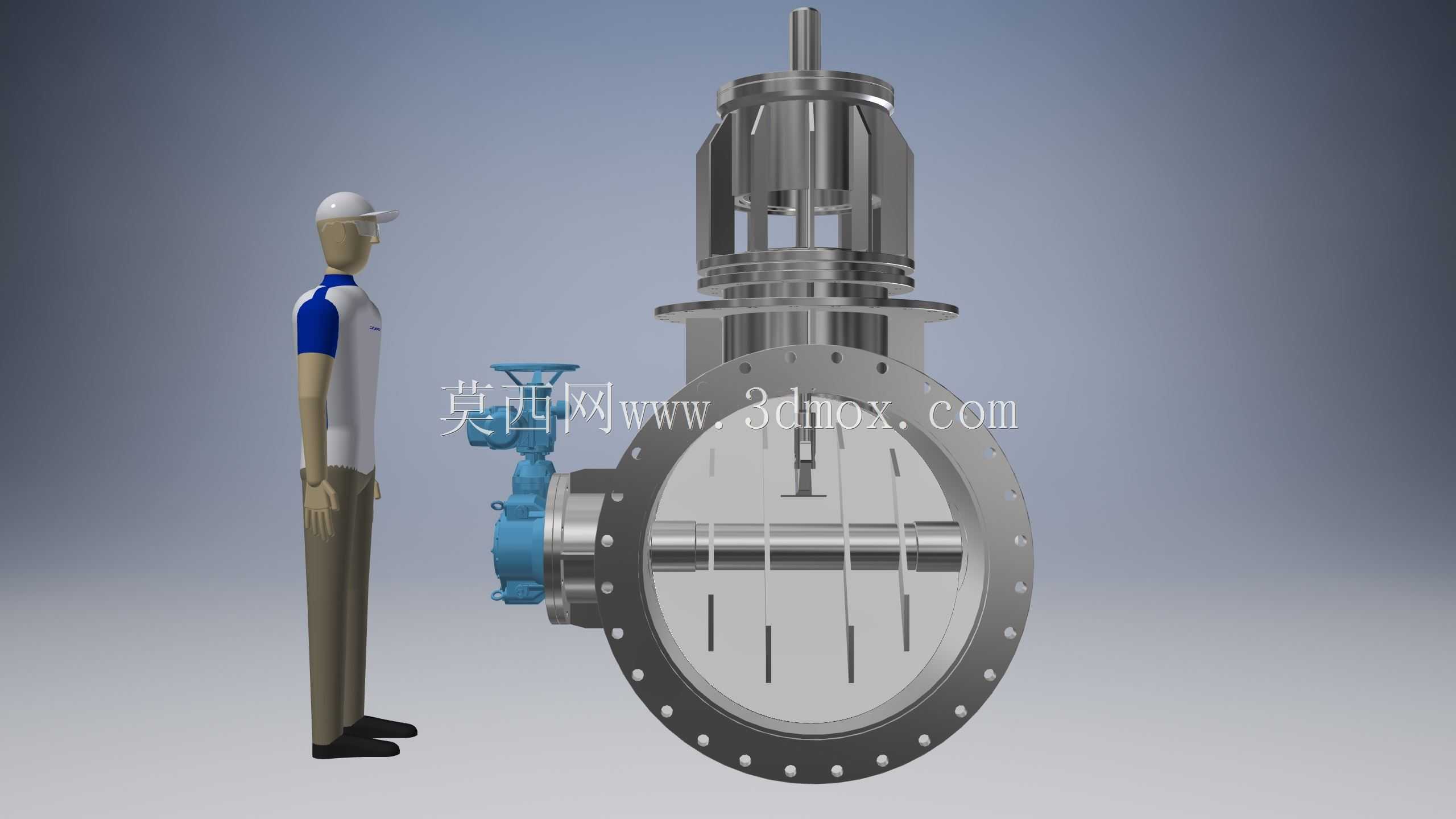

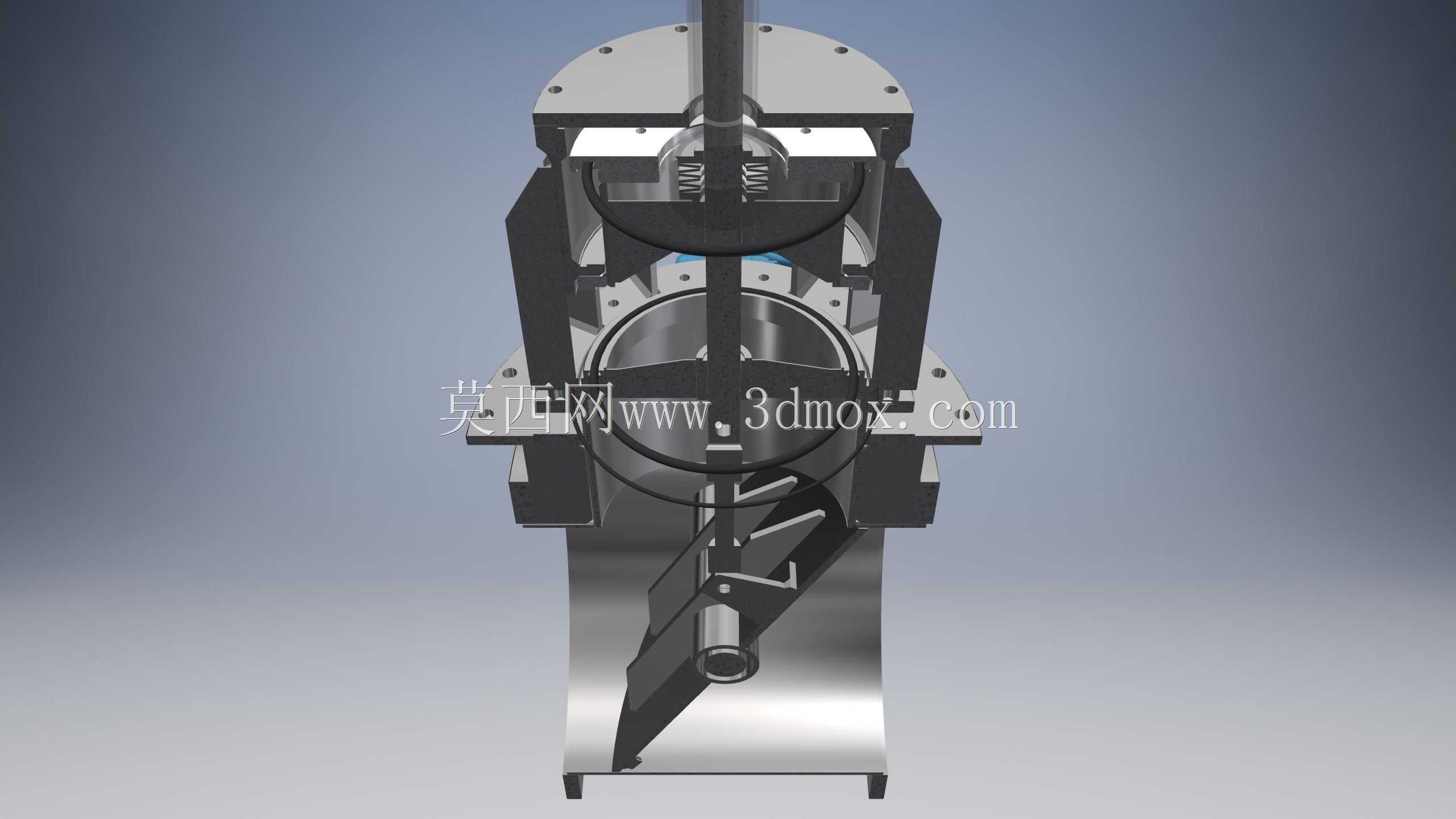

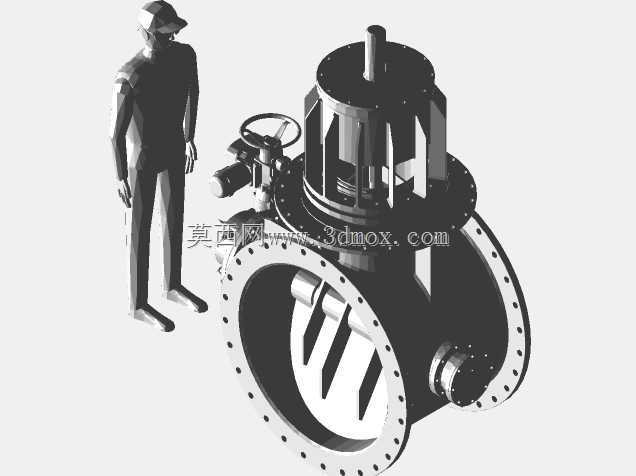

这款阀件主要应用于工业管道再生系统的前端流体控制环节，在整套管网系统中承担介质通断、流量预调节的核心作用，适配大口径工业输送管线的工况需求，可在含杂质的流体输送场景下稳定运行，避免常规阀件易卡滞、密封面磨损快的问题。从结构设计来看，阀件采用法兰对接的安装形式，法兰端面上均匀分布螺栓连接孔，安装时可直接与同管径的管线法兰配对，通过螺栓紧固配合密封垫片实现管线连接处的密封，无需额外加工过渡连接件，能有效缩短现场安装的施工周期。阀件的驱动部分设置在阀体顶部，采用立式驱动结构，顶部伸出的驱动轴可对接手动、电动或气动执行机构，侧方预留的手轮接口可作为应急操作端，在主动力失效时可通过手动操作实现阀位的紧急调整，保障管线运行的安全性。阀体内部设置了导流式阀芯结构，阀芯表面做了流线型处理，介质流经阀腔时不会产生明显的紊流区，可降低介质对阀体内壁的冲刷损耗，同时减少阀件自身的流阻，降低管线输送过程中的动力损耗。设计过程中充分考虑了阀件的安装边界，整体立式结构的重心落在阀体中轴线上，安装时无需额外设置承重支撑结构，仅靠两端法兰的连接强度即可承载阀件自身重量，适配架空管线、地埋管线等多种安装场景。阀件的侧方还设置了辅助检测接口，可外接压力、流量检测元件，实时采集阀前阀后的介质参数，为整套管网的自动化调控提供数据支撑。从结构细节来看，阀体的法兰连接端做了加厚处理，可承受管线运行过程中的水锤冲击，避免法兰变形导致的密封失效问题；驱动部分与阀体的连接位置设置了多层密封结构，可防止介质沿驱动轴渗漏，适配带压输送的工况要求。阀芯与阀座的配合面采用了硬质耐磨处理，即使输送含有固体颗粒的再生介质，也能保证长期使用后的密封性能，减少阀件的维护更换频率。
