卧式NEN型中间冷凝器工业结构设计

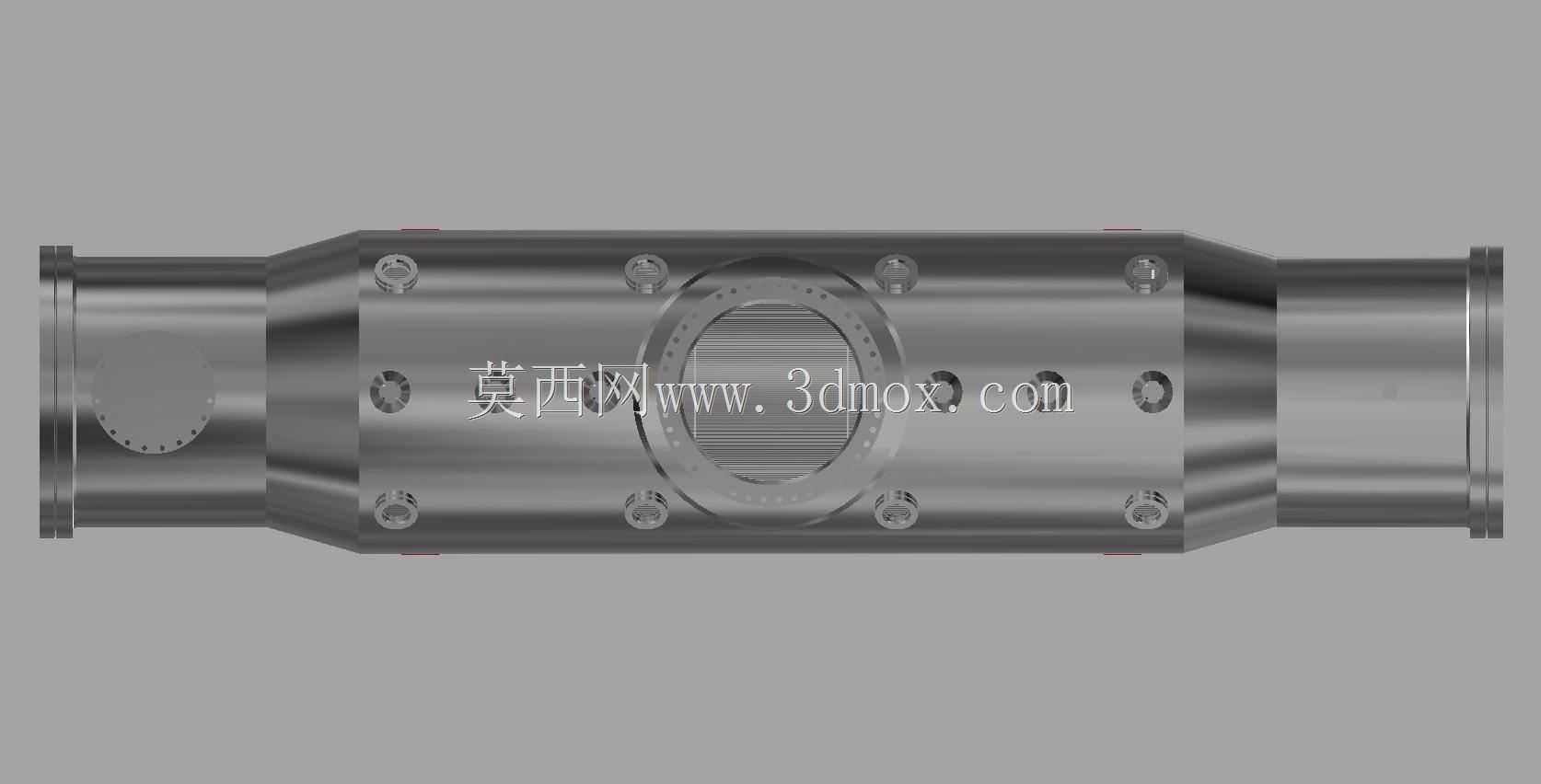

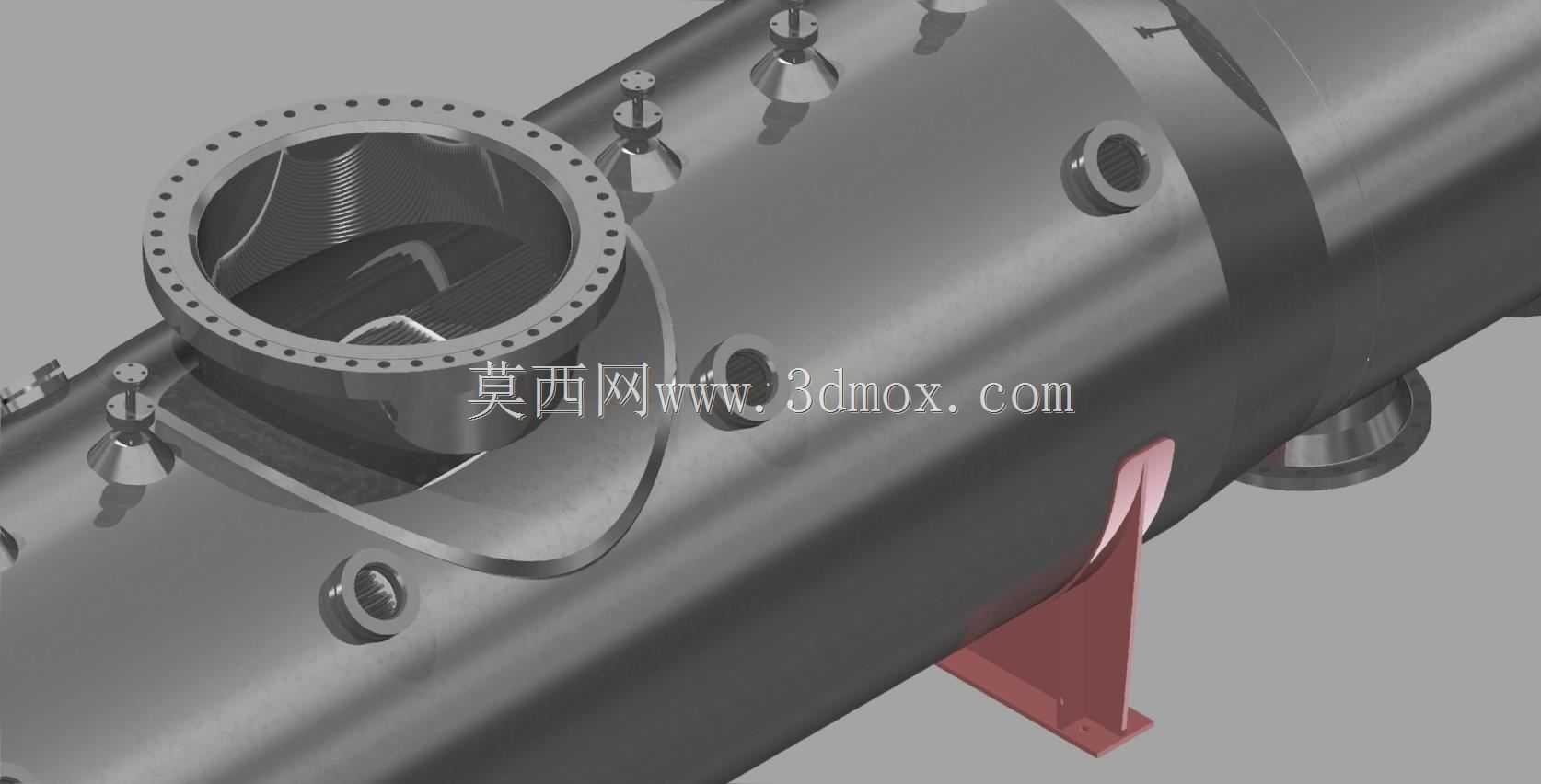

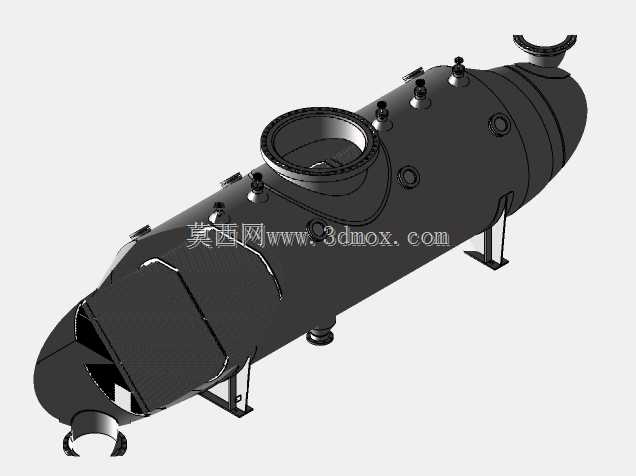

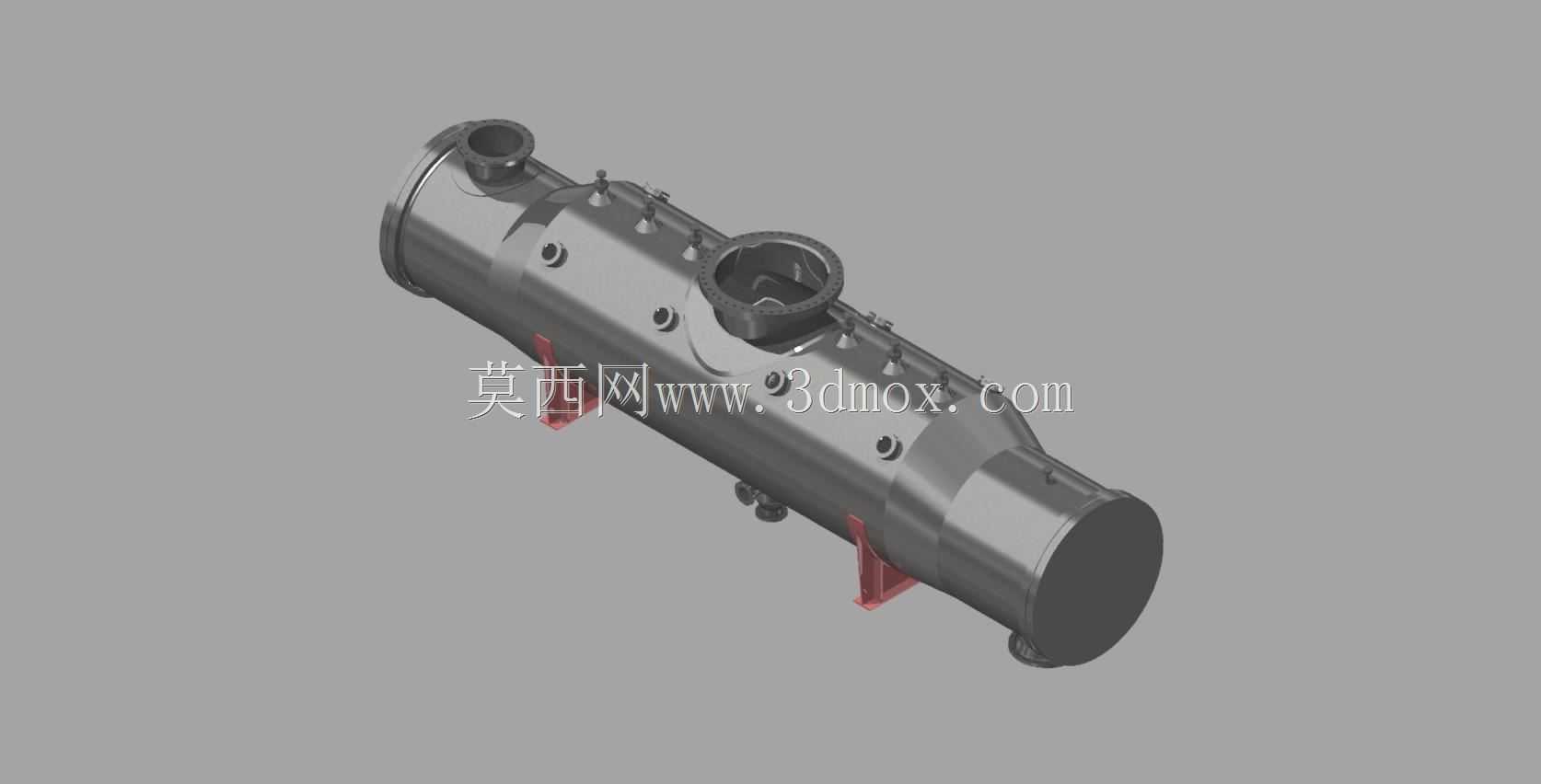

这款卧式NEN型中间冷凝器，主要应用于多级压缩制冷系统、化工精馏中间换热工段，承担不同压力级位间工质的冷却冷凝、气液分离功能，在大型氨制冷系统、石化轻烃回收装置中属于核心换热单元，区别于终端冷凝器，它布置在高低压压缩级之间，既要完成低压级排气的降温冷凝，还要为后续节流或高压级进气提供稳定的过冷介质，避免高压级吸气过热度过高导致的排气超温、功耗攀升问题。从结构设计来看，整体采用卧式长筒壳体布局，筒身顶部设置大直径法兰连接的管箱接口，周边均匀布置螺栓孔用于和上游工艺管线、管箱组件密封连接，法兰密封面采用突面结构适配中压工况的垫片密封需求，筒身侧面分布多个不同口径的工艺接管，分别对应不凝气排放、液位检测、冷凝液排出、安全阀接口等功能，接管处均采用加厚补强结构，避免开孔造成的壳体应力集中。底部设置鞍式支座作为安装支撑，支座带有地脚螺栓安装孔，安装时需要保证筒体水平度偏差不超过千分之一，防止筒内冷凝液液位偏斜导致的气液分离效率下降，支座的间距需要结合筒体长度、壁厚核算挠度，避免长筒体运行中出现下垂变形影响管板密封。设计过程中优先考虑工质的流场组织，壳程走被冷凝的气相工质，气相从顶部大接口进入后沿筒身轴向扩散，在换热管外表面完成冷凝，冷凝液沿筒壁向下汇集到筒体底部的积液腔，再通过底部排液口送出，不凝气则从筒体端部的排气接口引出，避免不凝气积聚在壳程导致换热热阻飙升；管程走冷却介质，采用多管程结构提升冷却介质流速，强化换热效率，管板与换热管的连接采用强度焊加贴胀的工艺，适配制冷、化工工况下温度波动带来的热应力变化，避免接口处出现工质泄漏。在安装边界上，需要预留筒体两端的管箱拆装空间，顶部法兰上方要预留足够的螺栓拆装、检修操作距离，侧面接管要匹配对应工艺管线的柔性连接段，补偿设备运行中的热胀冷缩位移，鞍式支座一端采用固定支座、一端采用滑动支座的配置，滑动支座侧要预留足够的轴向滑移余量，避免热膨胀产生的附加应力作用在工艺管线上。
