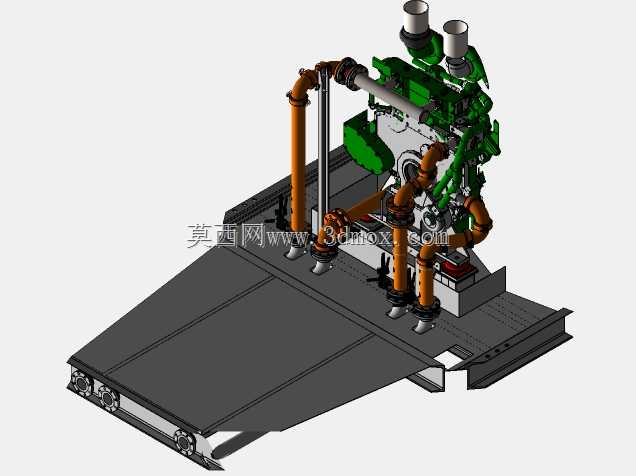

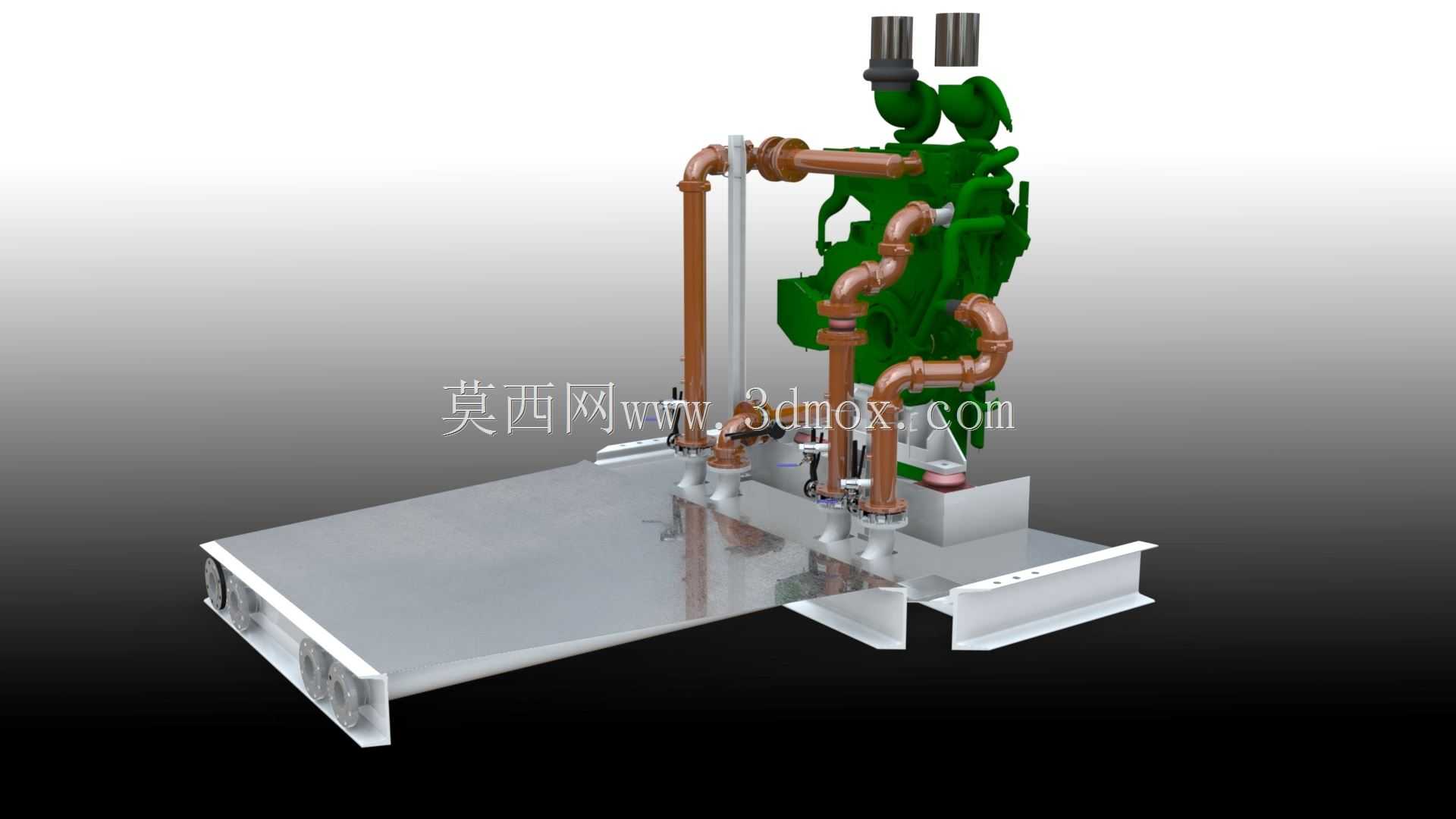

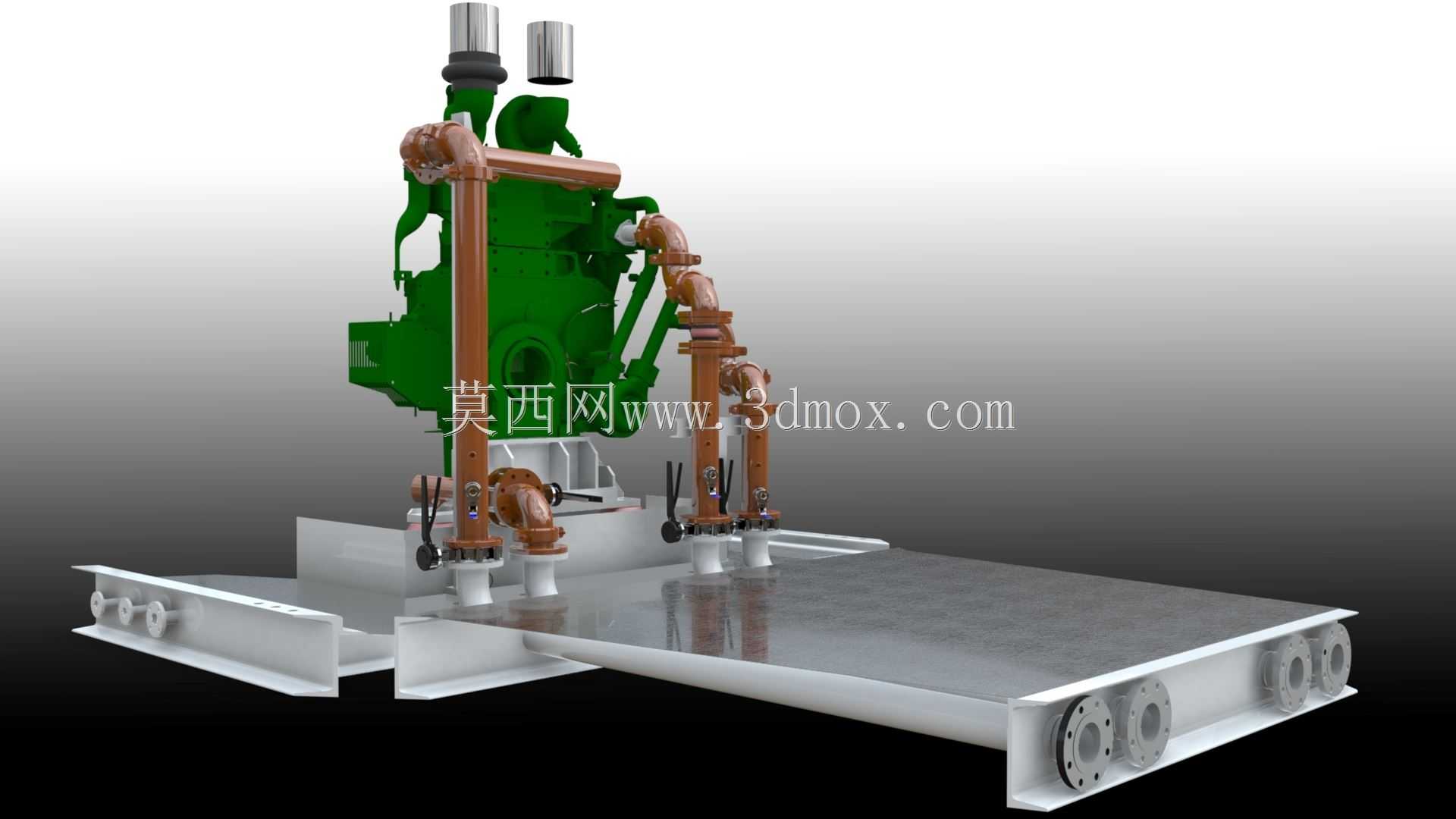

康明斯发动机免焊接水冷管路集成装置

这套水冷管路装置主要适配康明斯系列柴油发动机，常见于固定式发电机组、工业动力机组、工程机械设备的动力单元冷却回路搭建场景，核心作用是为发动机运行过程中持续带出缸体、缸盖、机油换热器等部件产生的多余热量，维持动力单元在合理工作温度区间内稳定运行，避免过热导致的部件磨损、功率衰减甚至拉缸等故障。整套管路采用Victaulic沟槽式连接方案替代传统焊接工艺，在现场装配、后期运维环节优势明显，不需要动火作业就能完成管路拼接，尤其适合防爆要求高、现场不允许焊接作业的油气场站、井下配套动力单元等场景，也能减少焊接带来的焊渣残留堵塞管路、焊缝锈蚀渗漏等长期隐患。设计阶段首先梳理了发动机各冷却水接口的位置、通径与流向，匹配对应通径的铜质管路，沟槽接头的密封件选用耐温耐油的橡胶材质，可承受冷却回路常规的工作压力与温度波动，管路走向排布避开了发动机的高温排气侧、运动部件区域，同时预留了足够的拆装空间，后期维护时不需要大规模拆解周边部件就能单独更换某一段管路。集成底座采用型钢焊接加工，表面做防锈处理，既承担发动机的安装承载功能，也为管路支架、阀件提供安装点位，底座的安装孔位匹配常规机组的公共底座安装尺寸，安装边界可适配多数100-300kW功率段康明斯发动机的配套冷却系统改造或全新机组搭建需求，管路支架采用可调式结构，可抵消发动机运行过程中产生的小幅振动，避免管路长期受振出现接头松动、管路开裂的问题。管路的弯头、三通位置均做了流道优化，减少冷却水流动过程中的阻力损失，提升冷却循环效率，整套装置在装配前可完成预装试压，确认无渗漏后再整体运输到现场对接，大幅缩短现场安装的周期，降低现场装配的出错概率。
