汽车用离心式压缩机叶轮三维结构设计

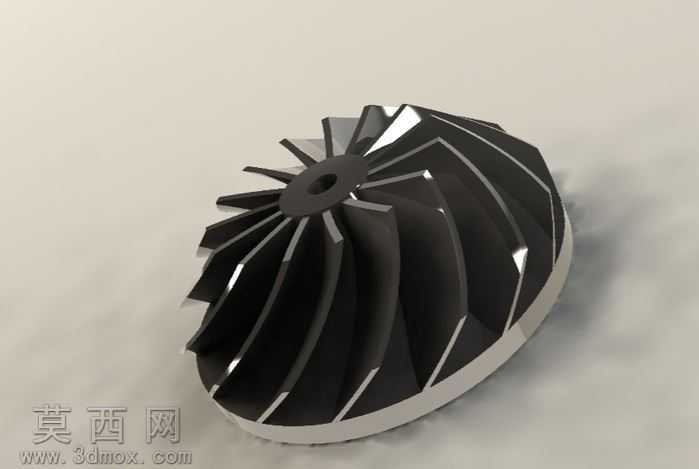

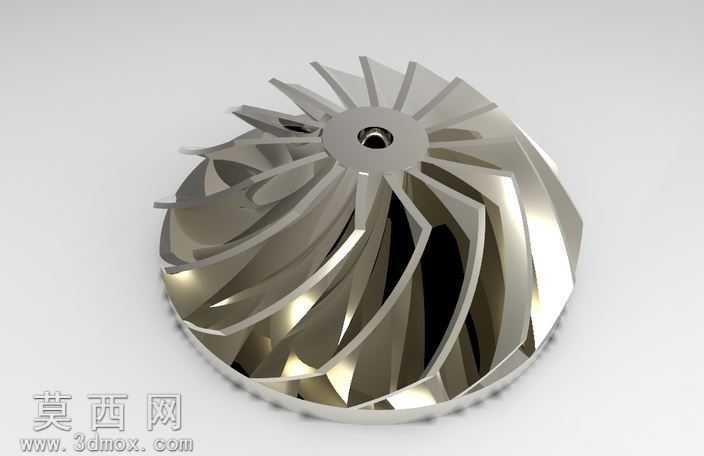

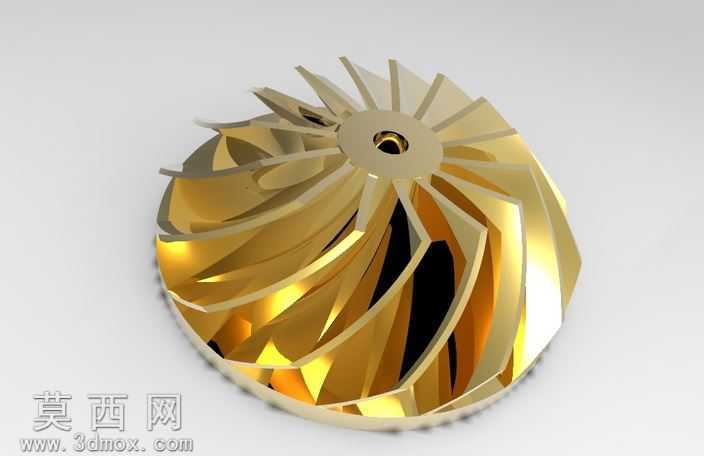

本作品为离心式压缩机核心叶轮部件的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循离心压缩机气动设计准则，先通过气动计算确定叶轮进出口直径、叶片安装角、叶片数等核心参数，再以旋转凸台命令生成叶轮轮盘基体结构，随后通过草图绘制单叶片的翼型截面轮廓，沿气流流动方向完成叶片的空间曲面放样，保证叶片型线符合三元流动设计要求，有效降低气流在叶轮流道内的流动损失。建模完成后通过圆周阵列命令生成全部径向分布的弯曲叶片，所有叶片与轮盘、轮盖的衔接处均添加了符合工艺要求的圆角过渡，避免应力集中问题，同时对叶轮中心的安装轴孔、定位台阶进行了精确的尺寸约束，保证后续装配的同轴度要求。渲染阶段采用金属材质赋予叶轮主体，模拟锻压铝合金或不锈钢的金属质感，调整材质的反光度、粗糙度参数还原机加工后的表面光泽，通过添加环境光源与定向补光，突出叶片曲面的弧度变化与棱边结构，背景采用浅灰色哑光地面搭配微弱的环境雾效，让叶轮主体的结构层次更加清晰直观。该叶轮作为离心压缩机的核心做功部件，采用后弯式叶片设计，结构上沿周向均匀分布数十片空间扭曲叶片，相邻叶片间形成渐扩式气流流道，工作时随主轴高速旋转，利用离心力对进入叶轮中心的气体做功，提升气体的压力与流速，为后续扩压环节提供初始动能。设计过程中充分考虑了气动性能与结构强度的平衡，叶片厚度从根部到顶部采用渐变设计，既保证了高速旋转下的结构强度，又尽可能降低叶片厚度对气流流道的阻塞影响，轮盘部分采用锥形过渡结构，在降低整体转动惯量的同时提升了结构刚性，可直接用于离心压缩机的性能仿真、结构校核以及后续的加工工艺设计，适配汽车涡轮增压、工业气源压缩等多种应用场景的离心压缩机设计需求。
