多段轴流压缩机转子轴组三维结构设计

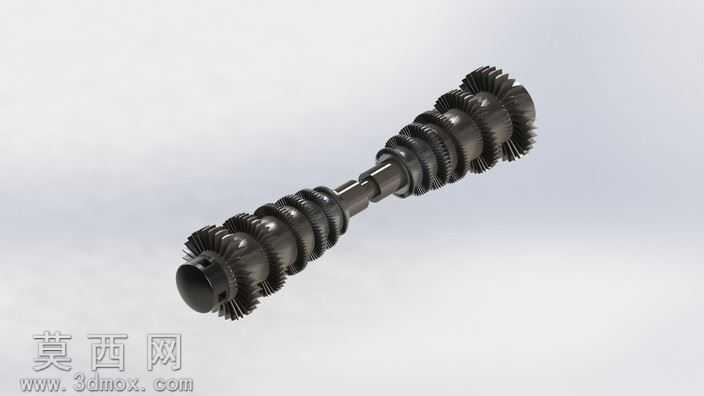

本作品为多段轴流压缩机组配套的转子轴系三维建模成果，建模过程严格遵循轴流流体机械的转子结构设计逻辑，首先完成核心主轴的基准建模：以阶梯轴的回转特征为基础，通过草图绘制各轴段的直径、长度参数，利用旋转凸台指令生成主轴基体，依次完成轴端定位孔、花键配合段、轴承安装位、各级轮盘定位轴肩的特征切削与凸台搭建，保证各轴段的同轴度公差符合旋转机械的装配要求。各级叶轮与轴的配合采用过盈定位加键槽传扭的结构设计，每级叶轮单独建模完成后，通过装配约束依次对齐轴肩定位面，保证各级叶轮的轴向间距完全匹配6级轴流压缩段的气动设计参数，叶轮轮缘的叶片采用阵列特征生成，严格还原轴流叶片的安装角与叶型轮廓，还原真实机组的通流部分结构特征。建模过程中对轴上的密封梳齿结构、锁紧螺母配合螺纹段、联轴器连接端的花键特征都做了精细化还原，所有圆角、退刀槽、倒角等工艺特征均按照机械加工规范添加，避免出现无工艺结构的理想化建模问题。渲染阶段采用金属材质模拟转子的合金钢锻件质感，对轴的加工面赋予哑光金属材质，叶轮表面做轻微的氧化质感处理，通过环境光与定向光的搭配，突出轴系各段的阶梯层次与叶轮的叶片轮廓，清晰展示多段转子的装配关系与结构组成。设计过程中参考了6阶段、2线轴轴流风机与同结构轴流压缩机的转子成熟结构，将汽轮机与压缩机入口段的轴系衔接特征做了整合呈现，完整还原轴系从动力输入端到各级压缩叶轮段的整体结构，可用于轴流压缩机转子的结构教学、装配演示参考，需注意该模型仅作结构展示用途，不可直接用于生产加工或实际机组的样机制造。
