kj66压缩机摄入量导流结构件

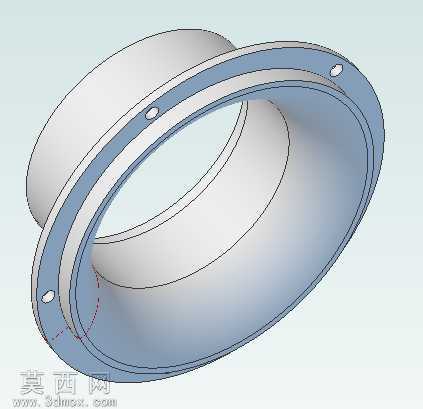

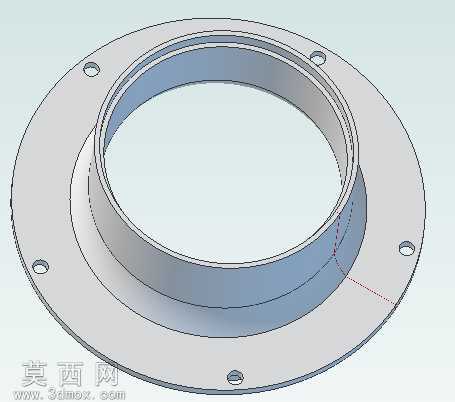

本结构件为kj66压缩机配套的摄入量导流部件，采用三维参数化建模方式完成整体设计，建模过程中优先保证流道曲面的顺滑连续性，避免气流在流经部件表面时产生不必要的紊流与压损。建模阶段首先绘制流道的中心引导线，通过多截面曲面命令生成基础流道型面，再对两侧安装边进行拉伸与倒角处理，所有过渡圆角均按照流体力学设计要求设置为连续曲率，保证曲面之间G2连续，避免出现尖锐折角影响气流通过效率。材质设定上采用航空航天常用的轻量化铝合金材质，渲染时赋予金属哑光质感，表面设置细微的阳极氧化纹理，既还原工业零件的真实质感，也能清晰展示结构的曲面走向与厚度变化。结构设计上，部件整体为薄壁曲面构型，主体流道段采用等壁厚设计保证结构强度，两侧平直安装边预留安装定位基准，可直接与压缩机进气段壳体完成装配对接，边缘处设置的微小翻边结构既可以提升薄壁件的整体刚性，避免工作过程中受气流冲击产生振动变形，也能起到装配定位的辅助作用。设计思路围绕压缩机进气摄入效率优化展开，曲面弧度经过多次迭代调整，匹配kj66压缩机的额定进气流量需求，引导气流以最优角度进入压缩机压轮段，降低进气阻力的同时减少气流扰动，有效提升压缩机的工作效率与运行稳定性。渲染阶段采用正交视角展示部件整体构型，搭配浅素色背景突出零件本身的结构特征，通过柔和的环境光打亮曲面的转折区域，清晰呈现流道的弧度变化与安装边的结构细节，可直接用于压缩机结构教学、进气系统改装参考以及相关零部件的加工生产参考。
