矿用隔爆型输送机控制装置结构设计

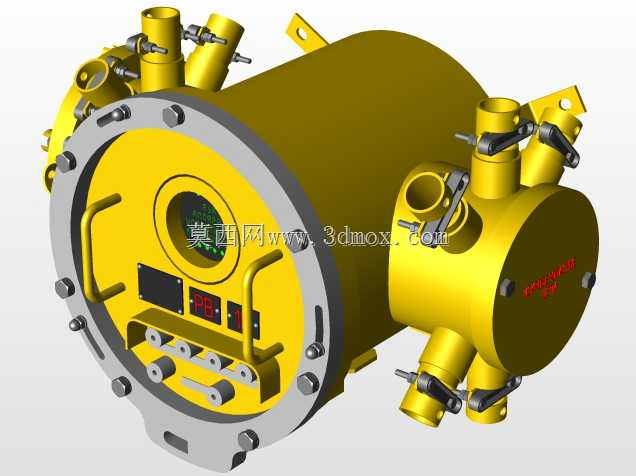

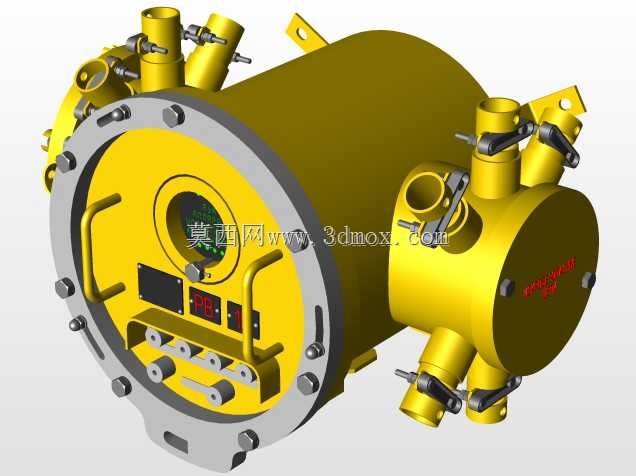

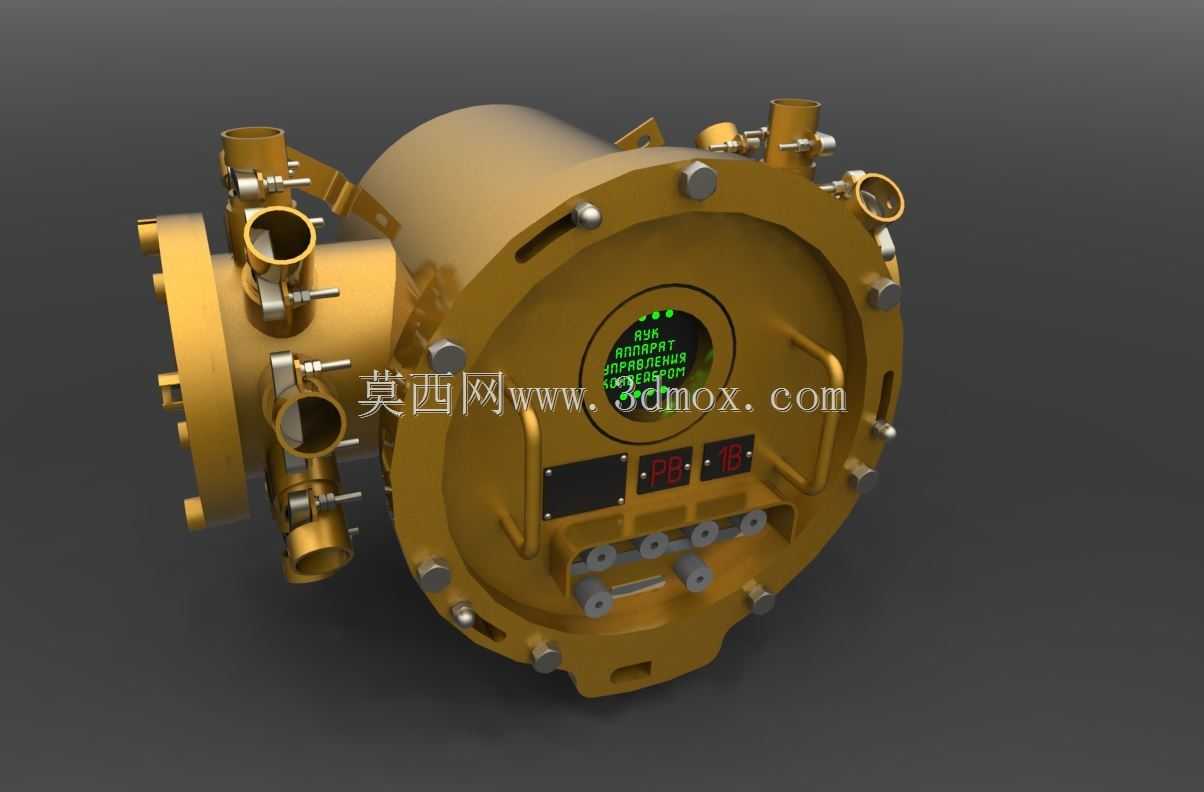

这款矿用输送机控制装置，是针对井下高瓦斯、高粉尘的恶劣作业环境开发的核心电控单元，主要承担井下带式输送机、刮板输送机的运行状态管控、故障保护与启停逻辑输出功能，是煤矿输送系统里衔接操作端与动力端的关键枢纽。从结构设计逻辑来看，整个壳体采用圆形隔爆结构，这种结构形式相比方形壳体，在承受井下爆炸冲击压力时应力分布更均匀，能在壳体内发生可燃性气体爆燃时，通过法兰接合面的间隙实现火焰冷却与泄压，避免火焰窜出壳体外部引爆井下巷道内的瓦斯煤尘，完全符合矿用隔爆设备的隔爆性能要求。壳体侧面预留的多个不同通径的接口，分别对应动力电缆进线、控制信号出线、外接传感器接线的需求，每个接口都配套了压紧螺母与密封圈结构，安装时可根据现场布线需求选择对应接口，多余接口用封堵件密封，保证壳体整体的防护等级，阻挡井下煤尘、喷淋水进入壳体内部损坏电气元件。正面的操作区域做了下沉式设计，数显窗口采用高强度钢化玻璃封装，既可以清晰显示设备运行参数、故障代码，又能承受井下飞溅的煤矸石冲击不会破损；操作按钮与旋钮都做了隔爆轴封结构，操作时的动作不会破坏壳体的隔爆性能，把手结构则是为了井下搬运、开盖检修时提供受力点，表面做了防滑处理，即便操作人员佩戴厚重的劳保手套也能稳定施力。在安装边界上，这类圆形隔爆控制装置通常采用壁挂式安装，安装时需要在巷道侧壁预留足够的操作空间，正面操作距离不能小于0.8米，保证检修人员可以顺利开盖完成内部元件的调试与更换；侧面接线区域要预留电缆弯曲半径空间，避免电缆过度弯折导致绝缘层破损。设计过程中所有的接合面宽度、间隙都严格遵循矿用隔爆设备的参数要求，壳体壁厚经过承压校核，能承受1MPa的内部爆燃压力不发生永久性变形，外部的所有紧固件都采用防松结构，避免井下设备长期振动导致螺栓松脱影响隔爆性能。设备集成的保护功能涵盖了输送机的打滑、跑偏、堆煤、超温等常见故障的检测与停机触发，所有信号采集单元的接线都通过壳体内部的接线端子排规整排布，不同电压等级的走线做了分隔处理，避免强电对弱电控制信号产生干扰，保证设备在井下复杂电磁环境下也能稳定运行，不会出现误动作影响输送系统的正常生产。
