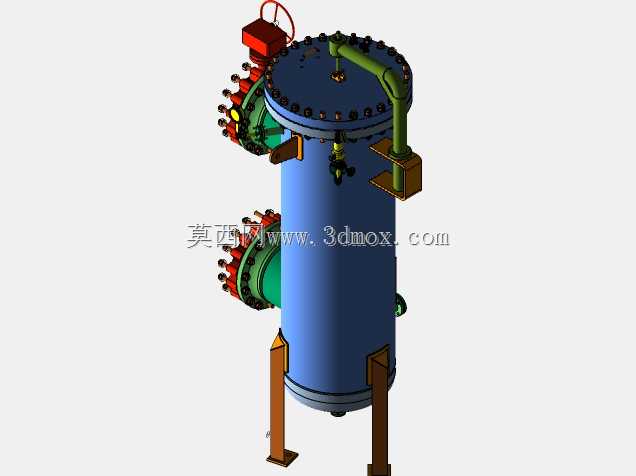

工业级双联切换过滤装置结构设计

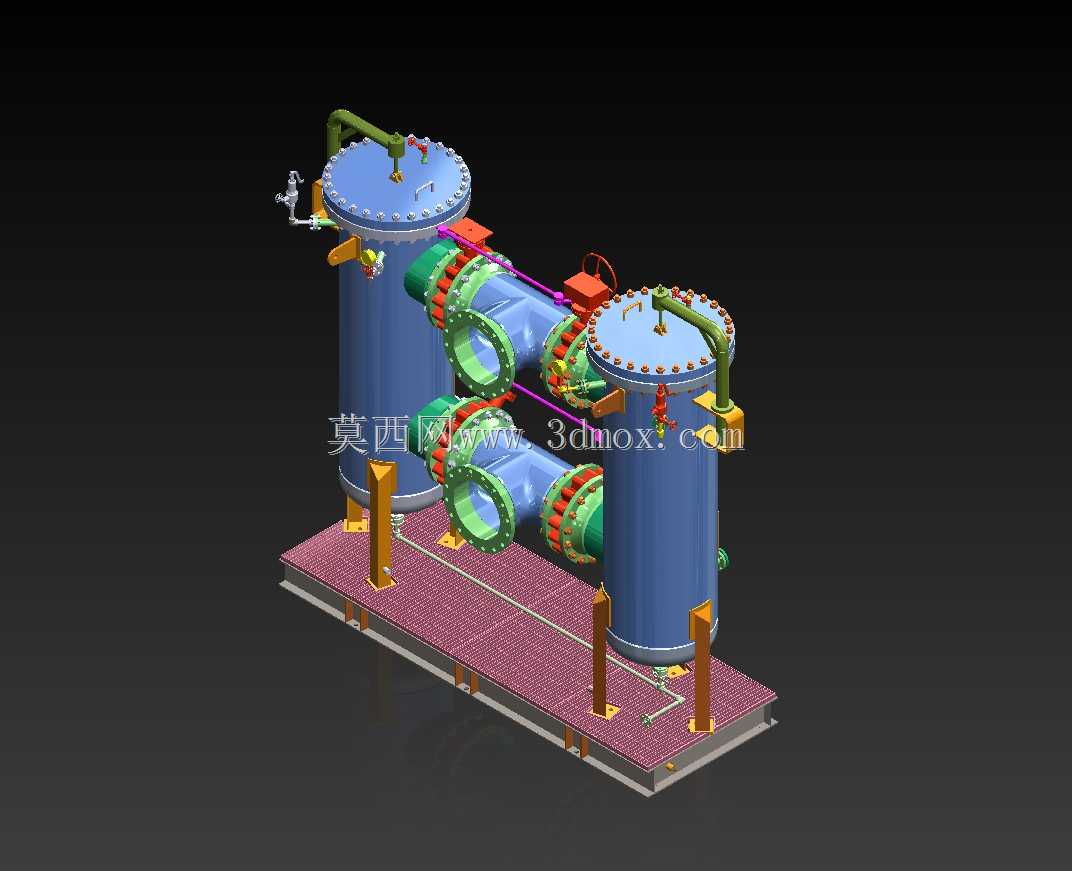

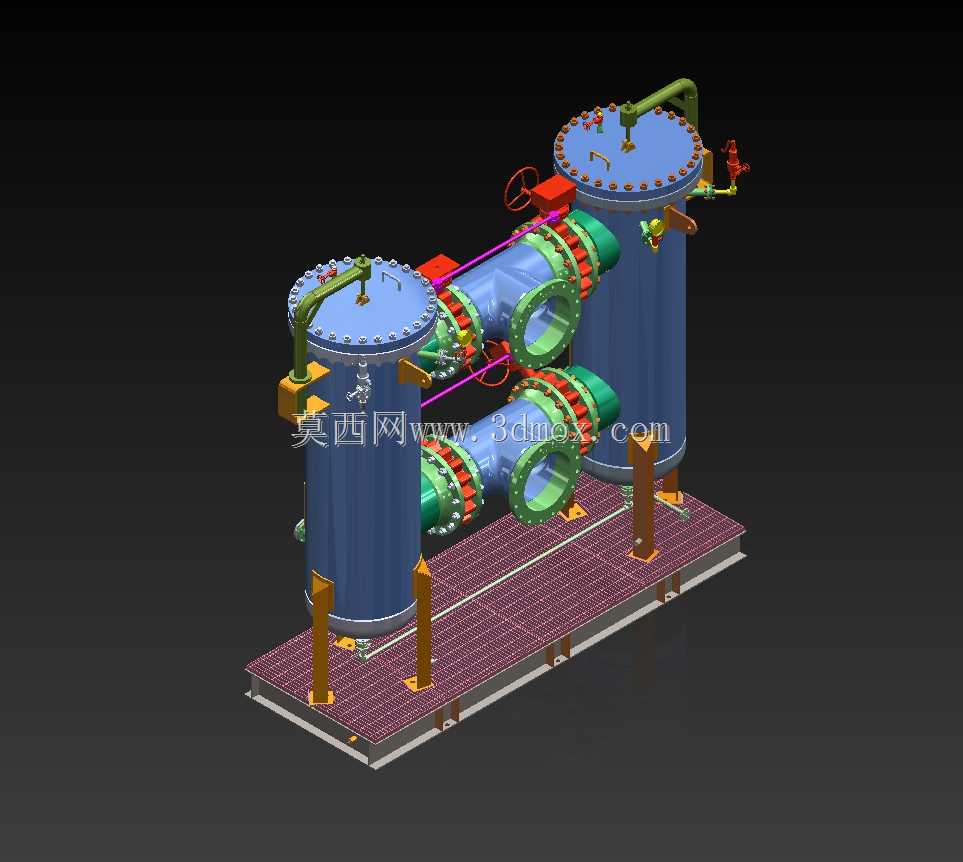

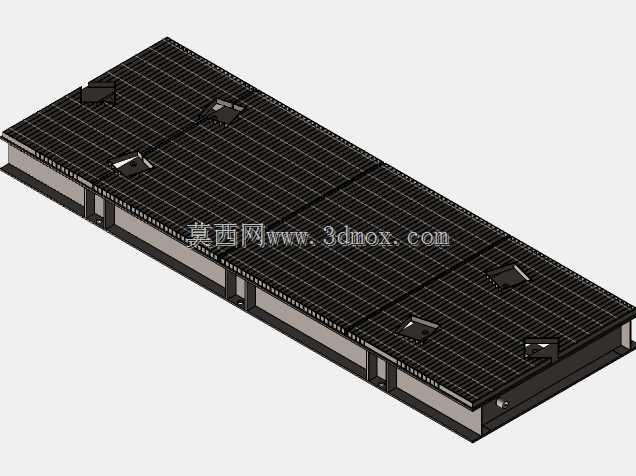

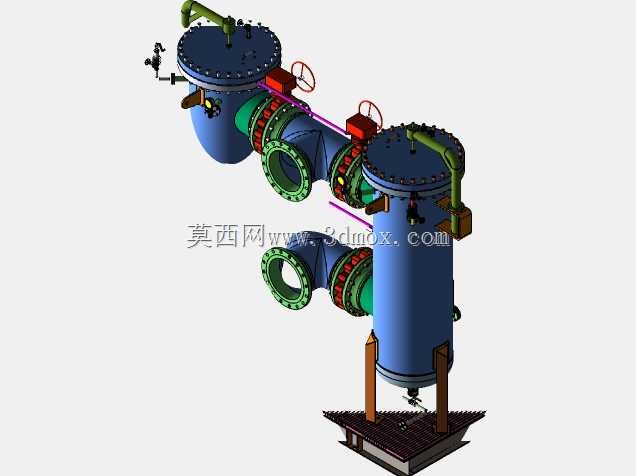

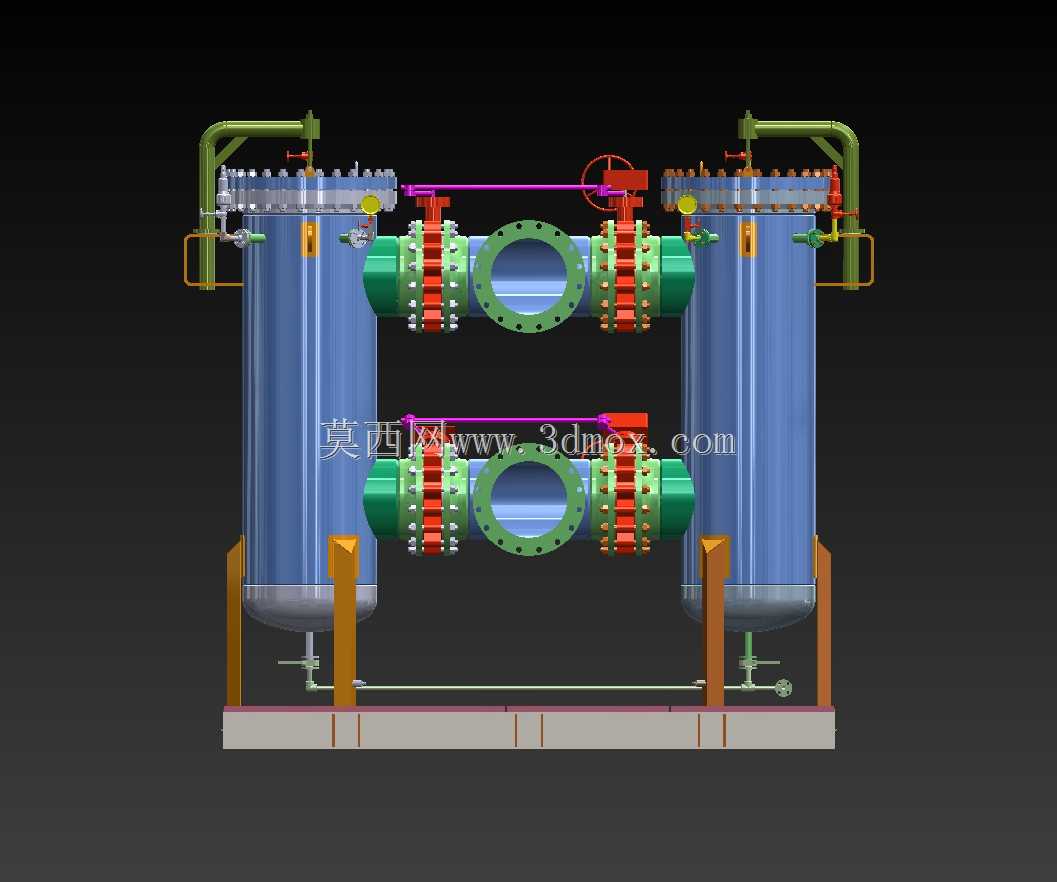

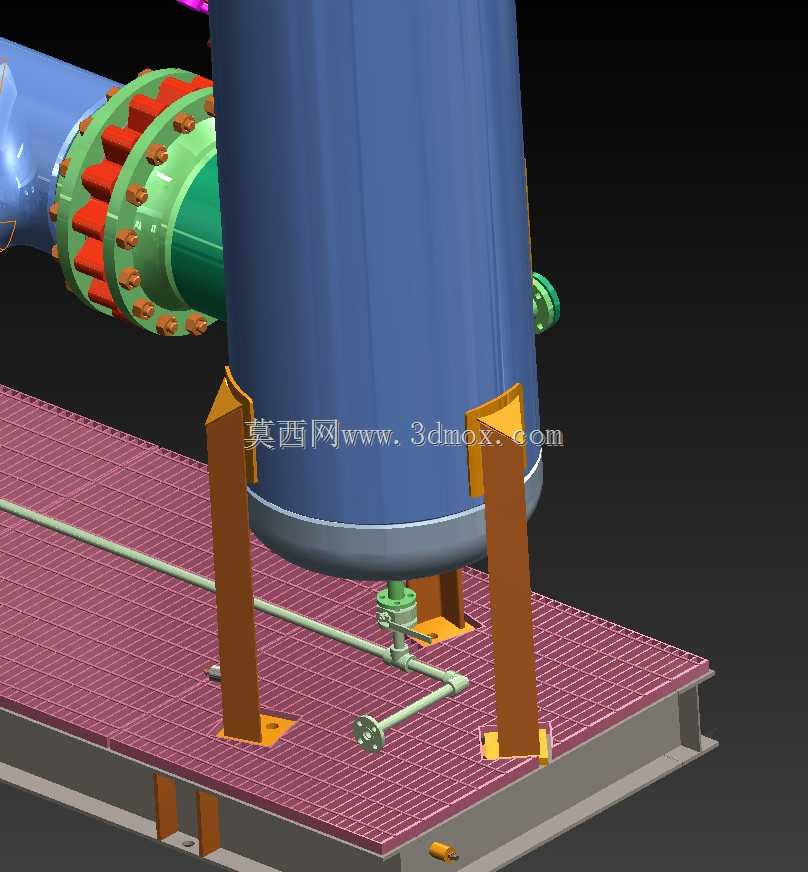

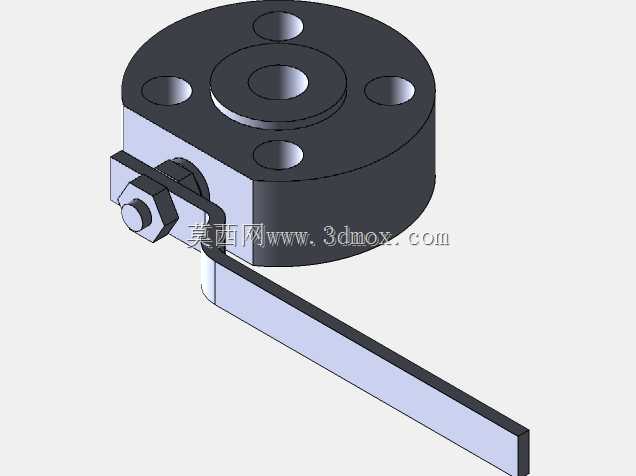

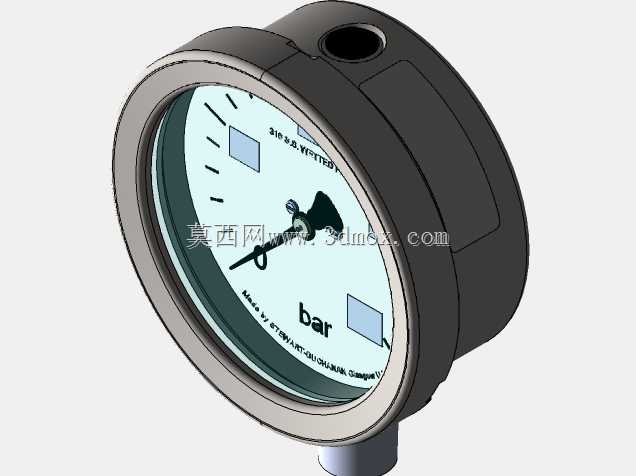

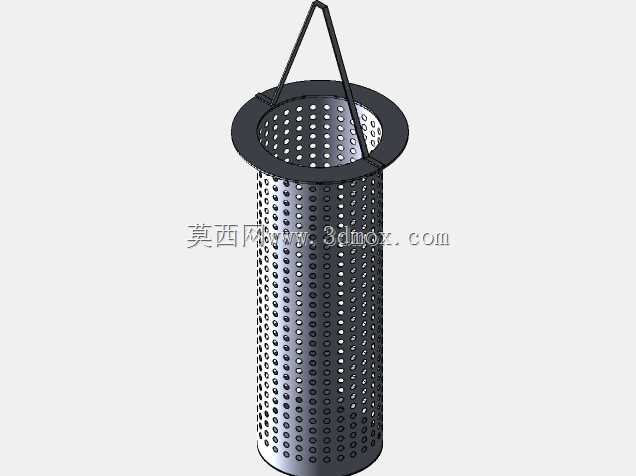

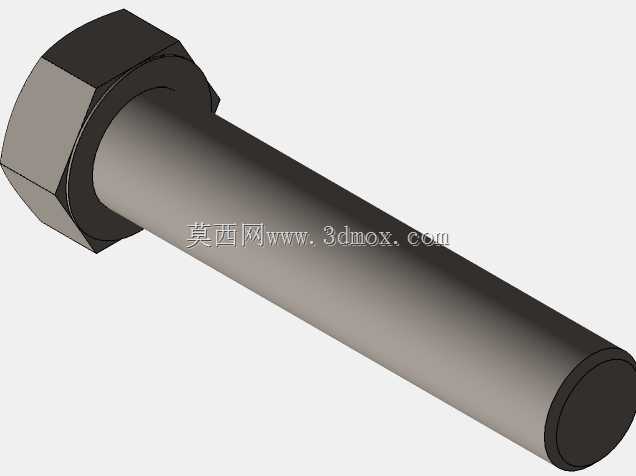

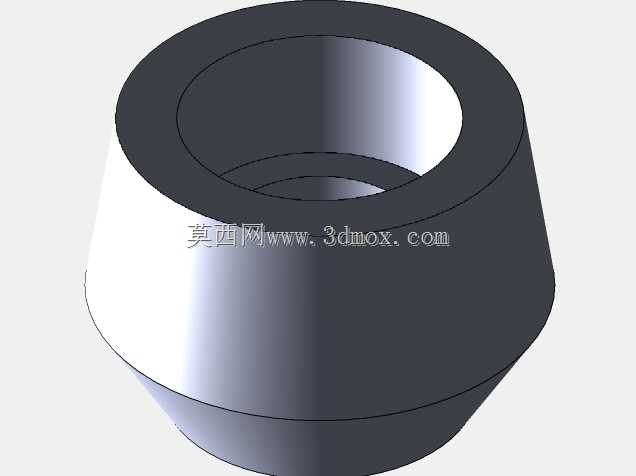

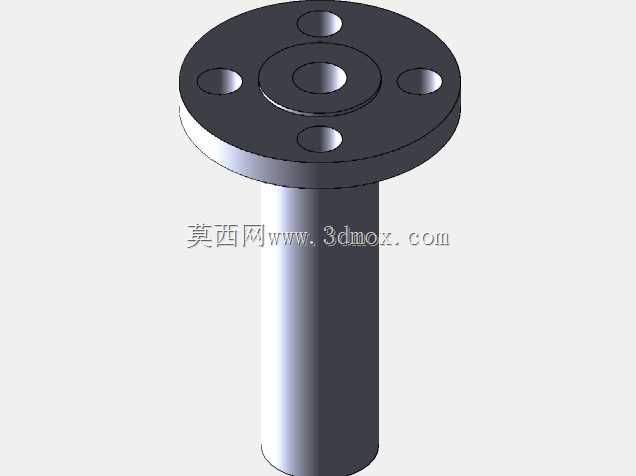

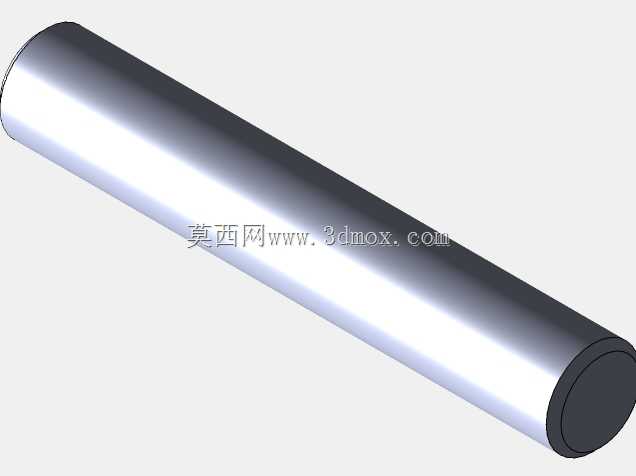

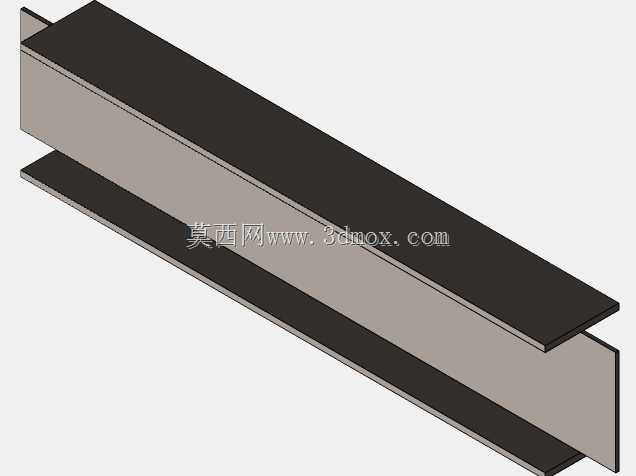

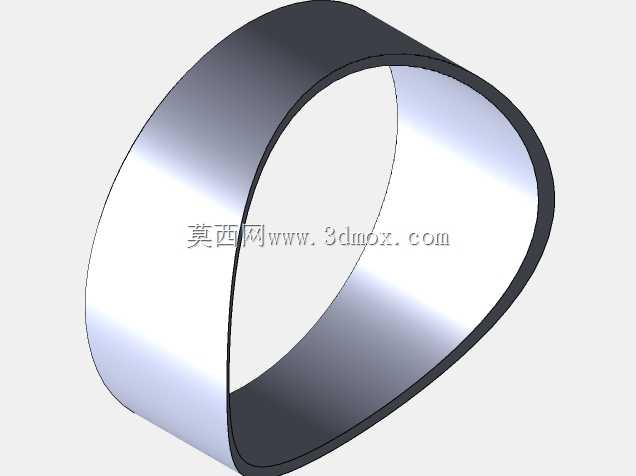

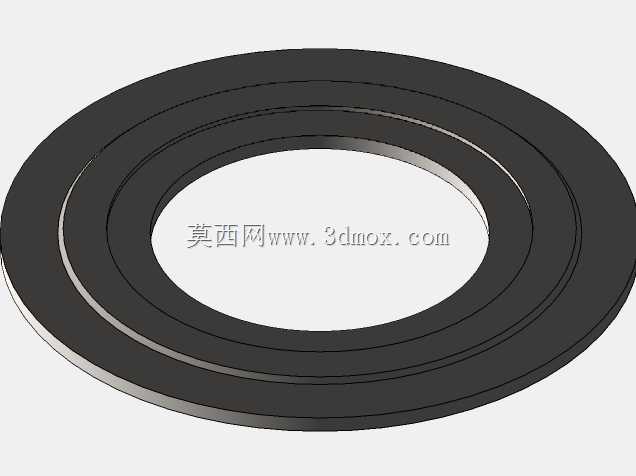

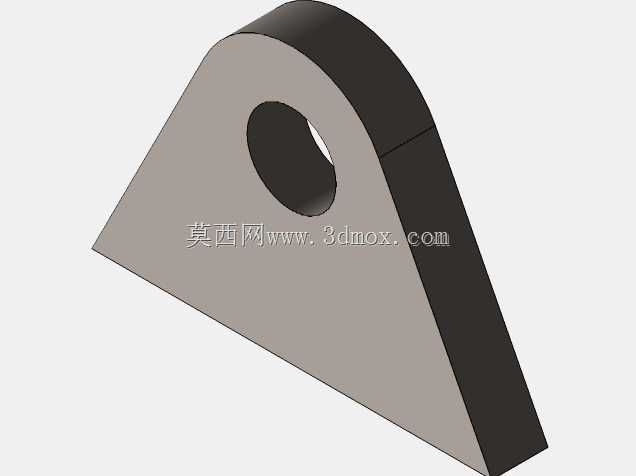

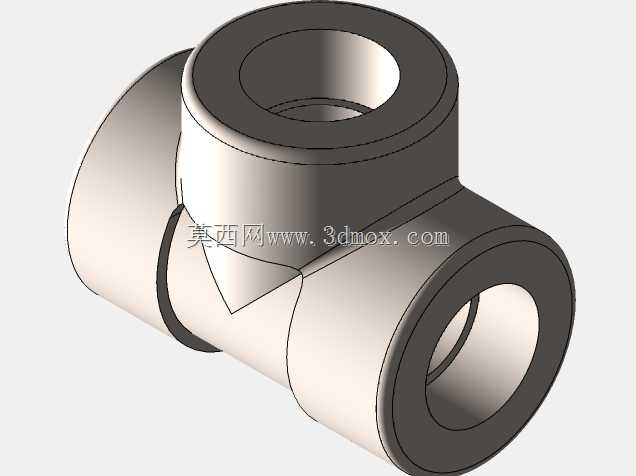

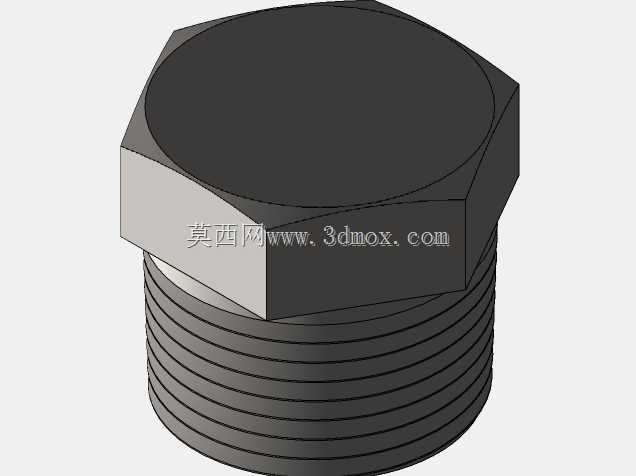

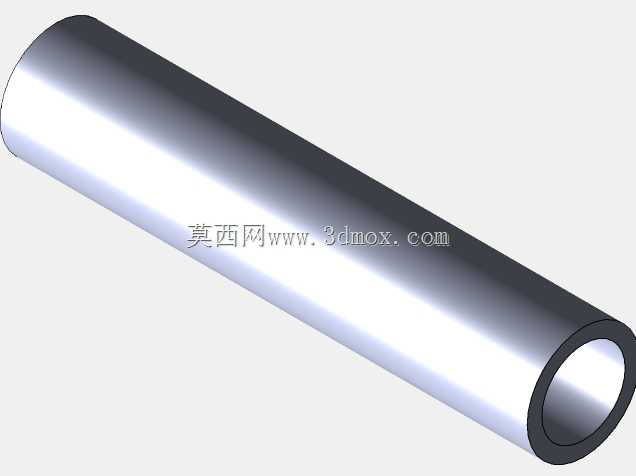

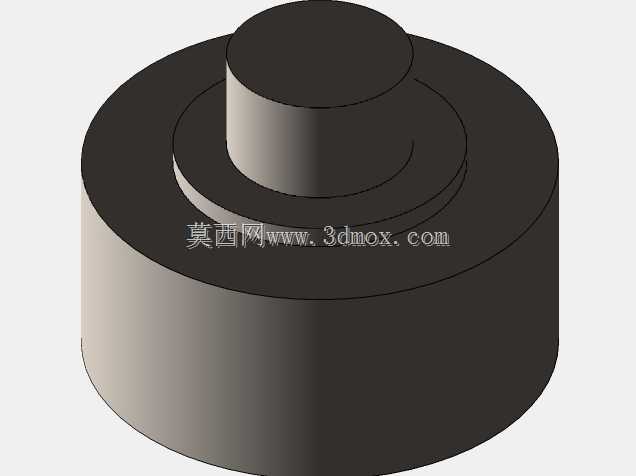

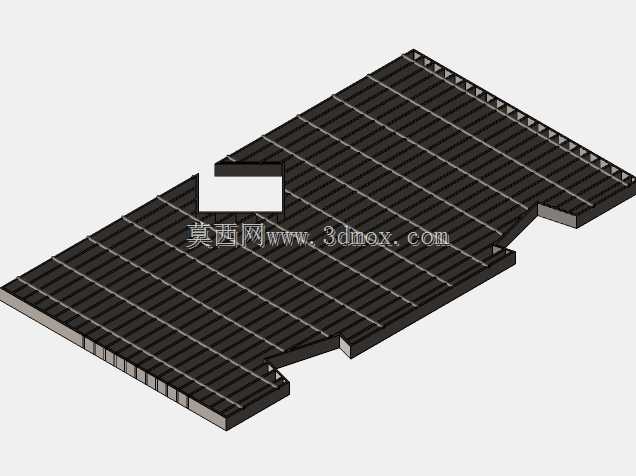

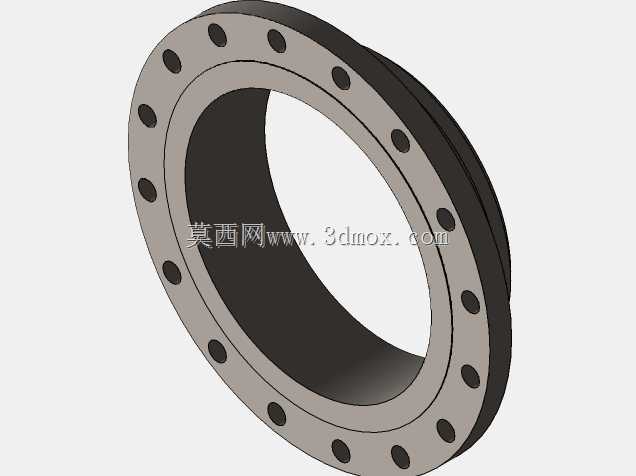

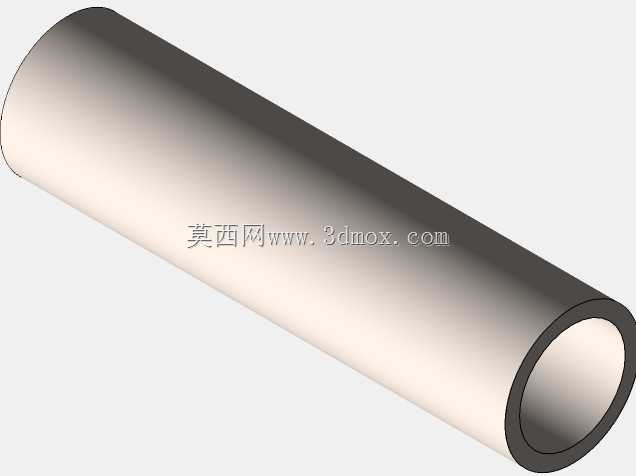

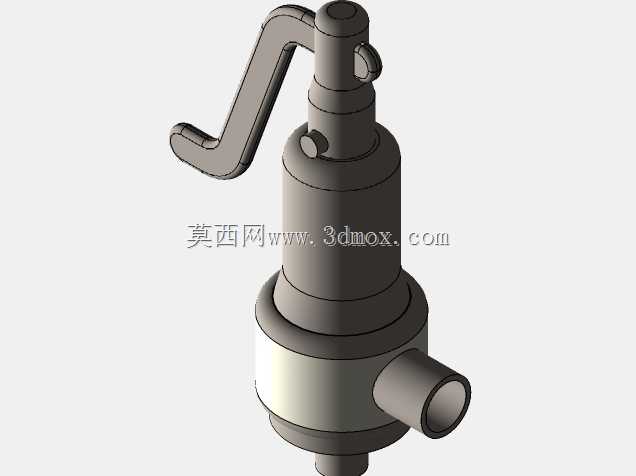

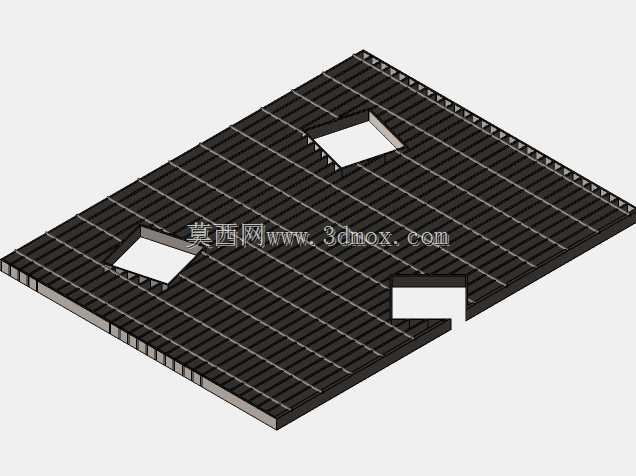

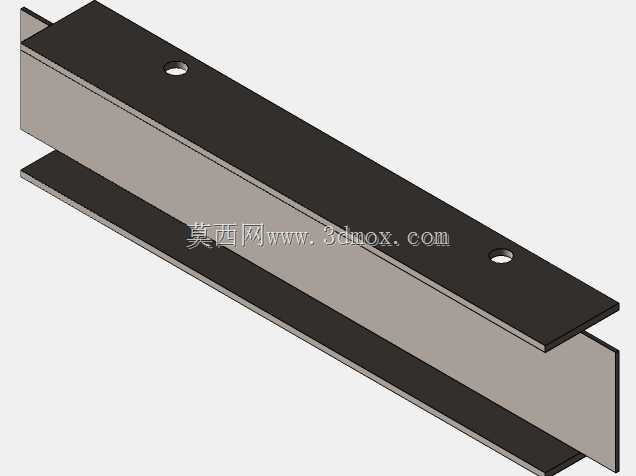

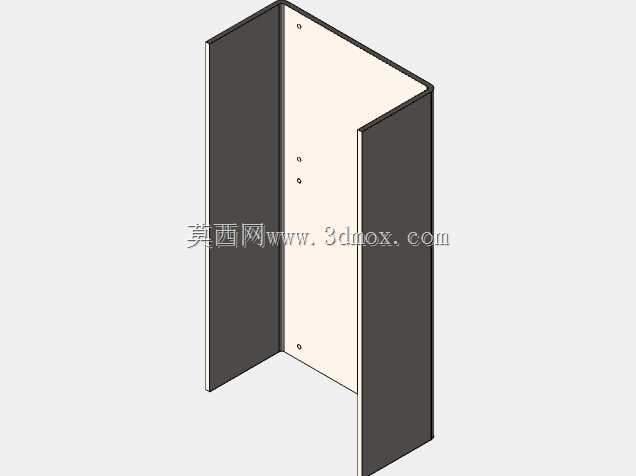

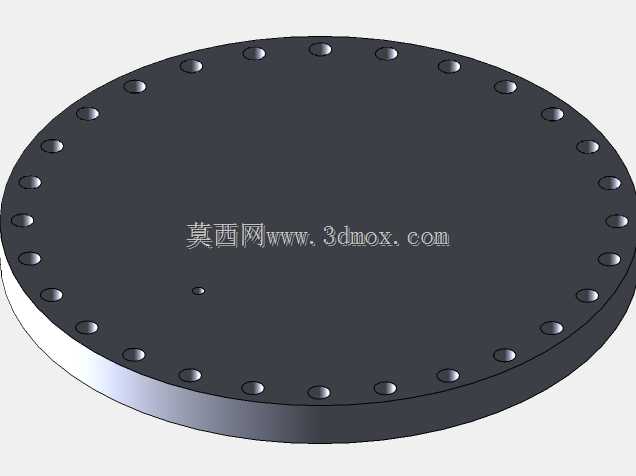

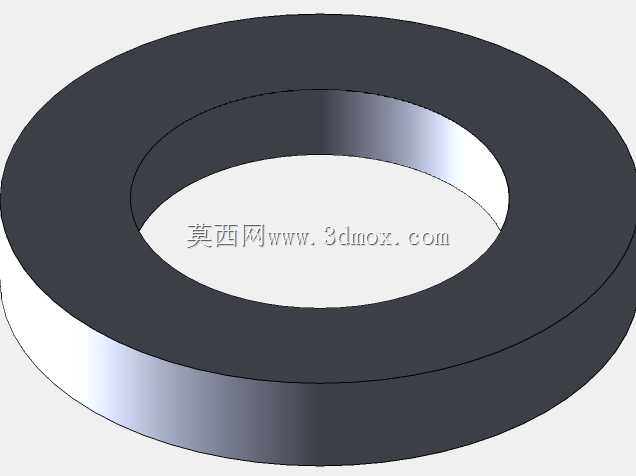

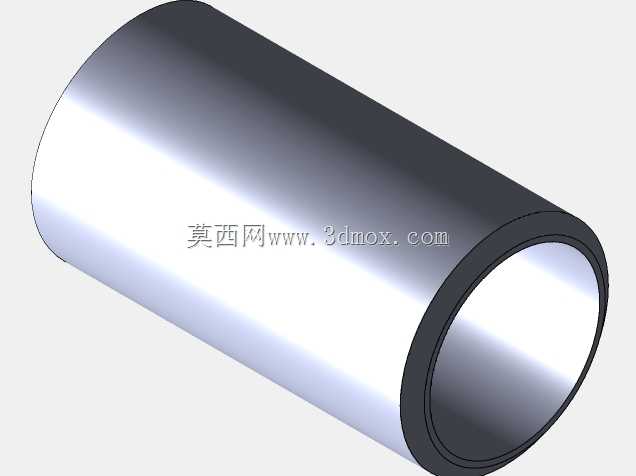

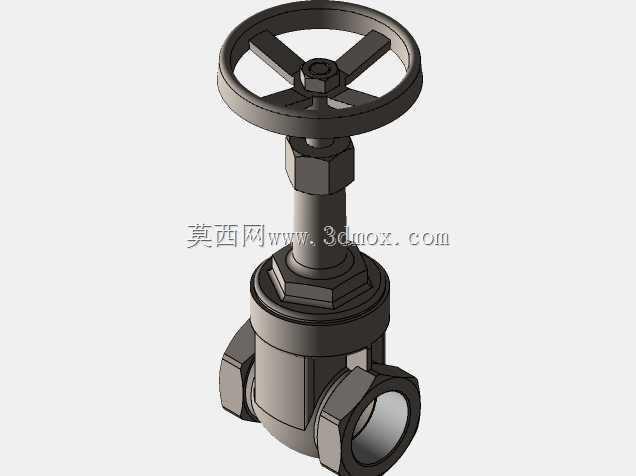

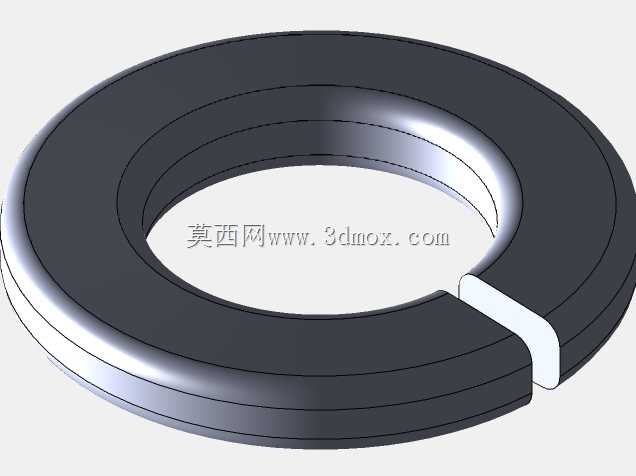

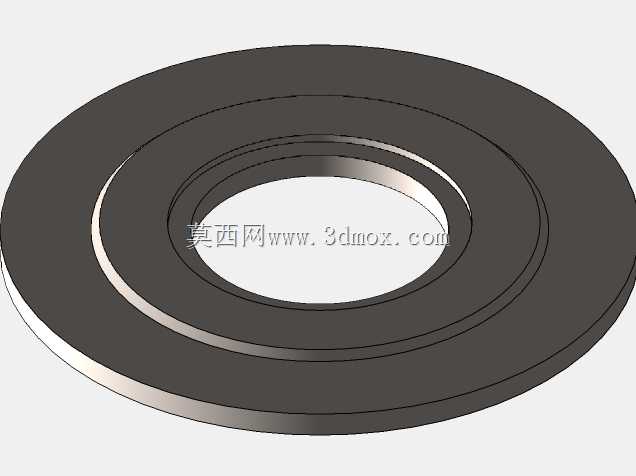

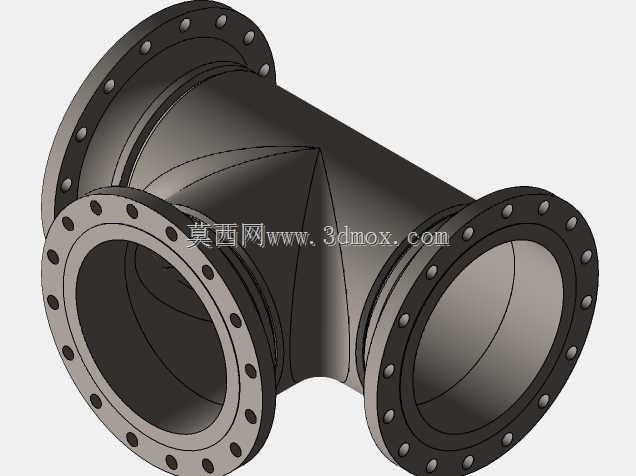

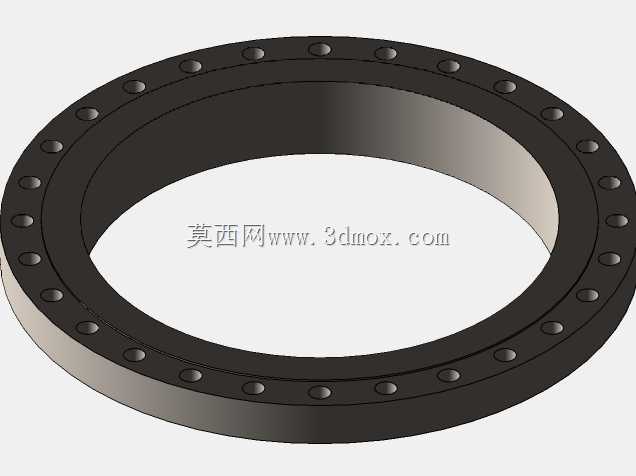

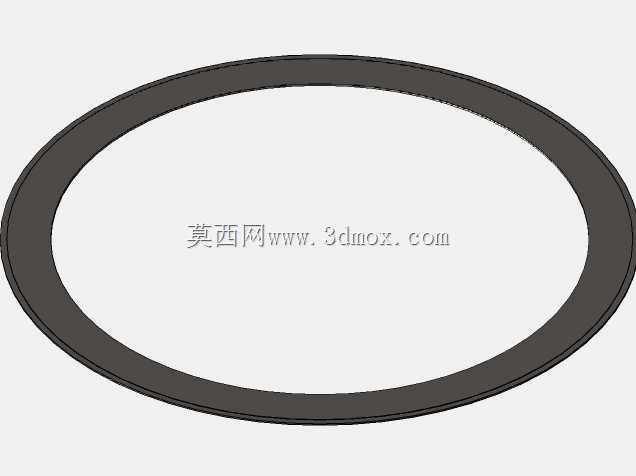

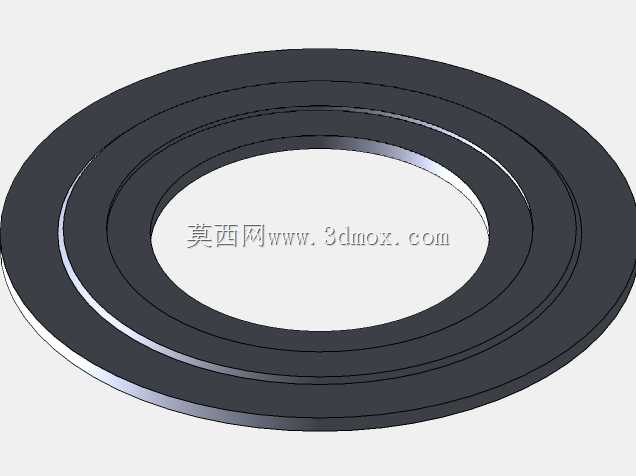

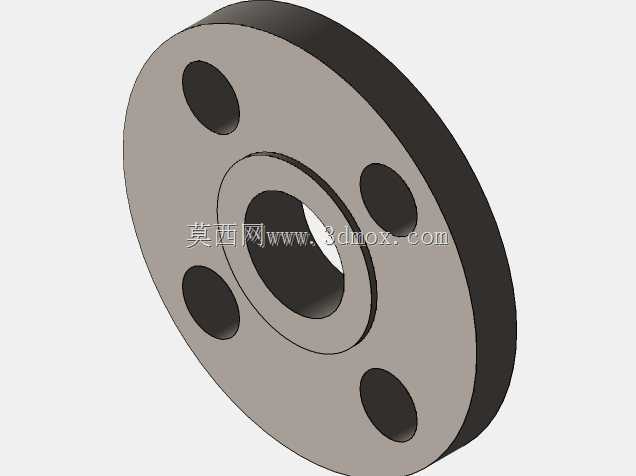

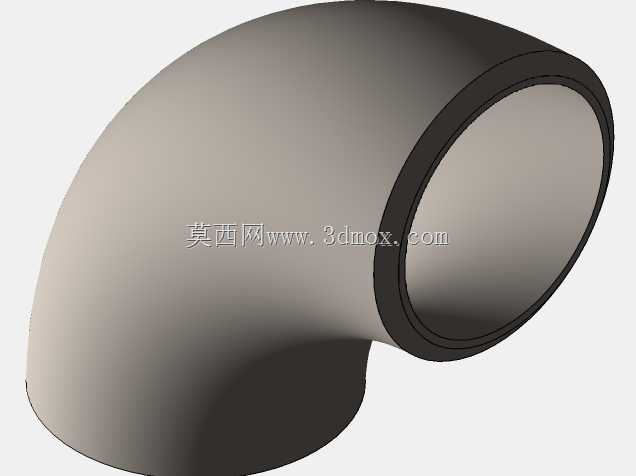

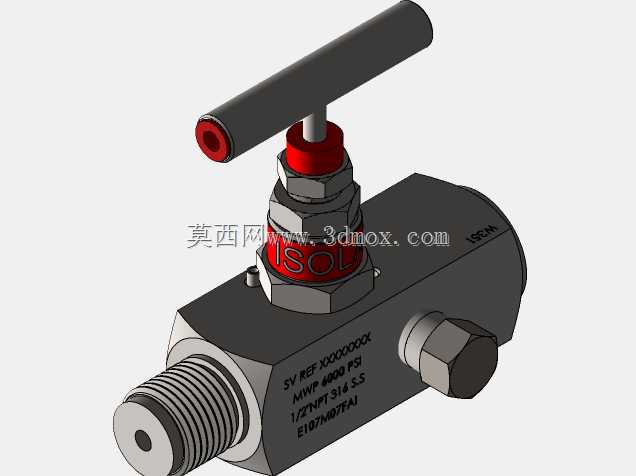

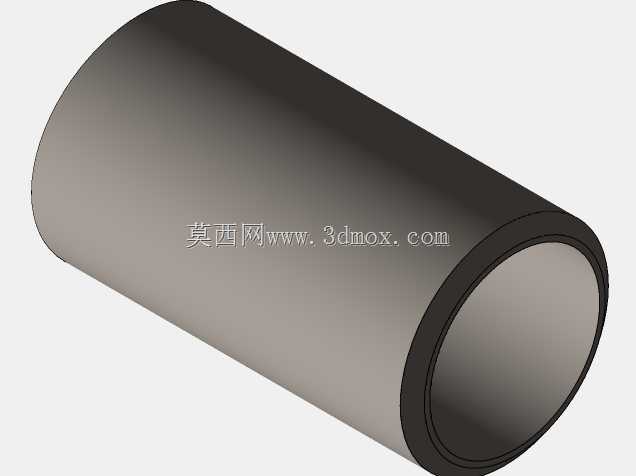

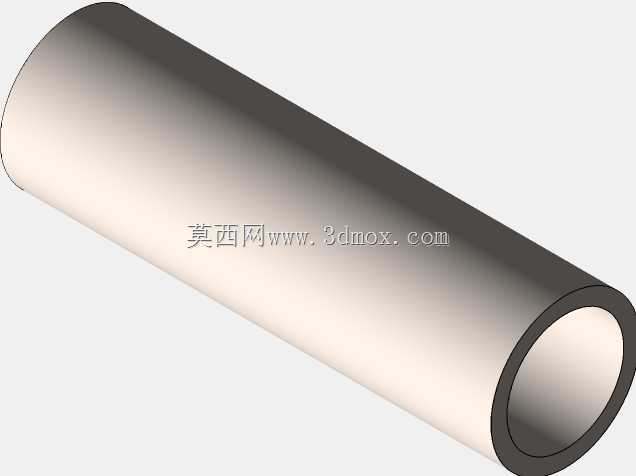

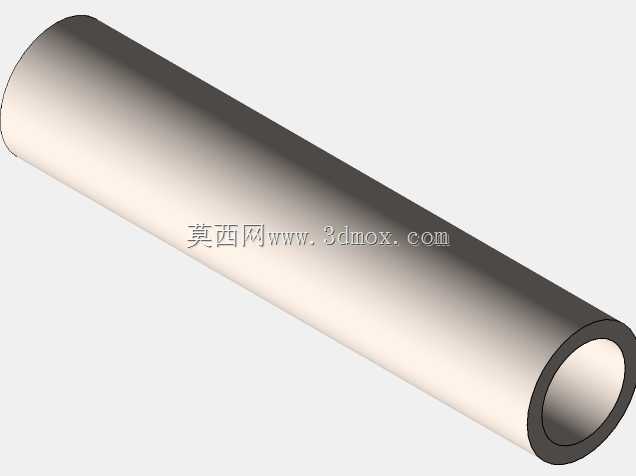

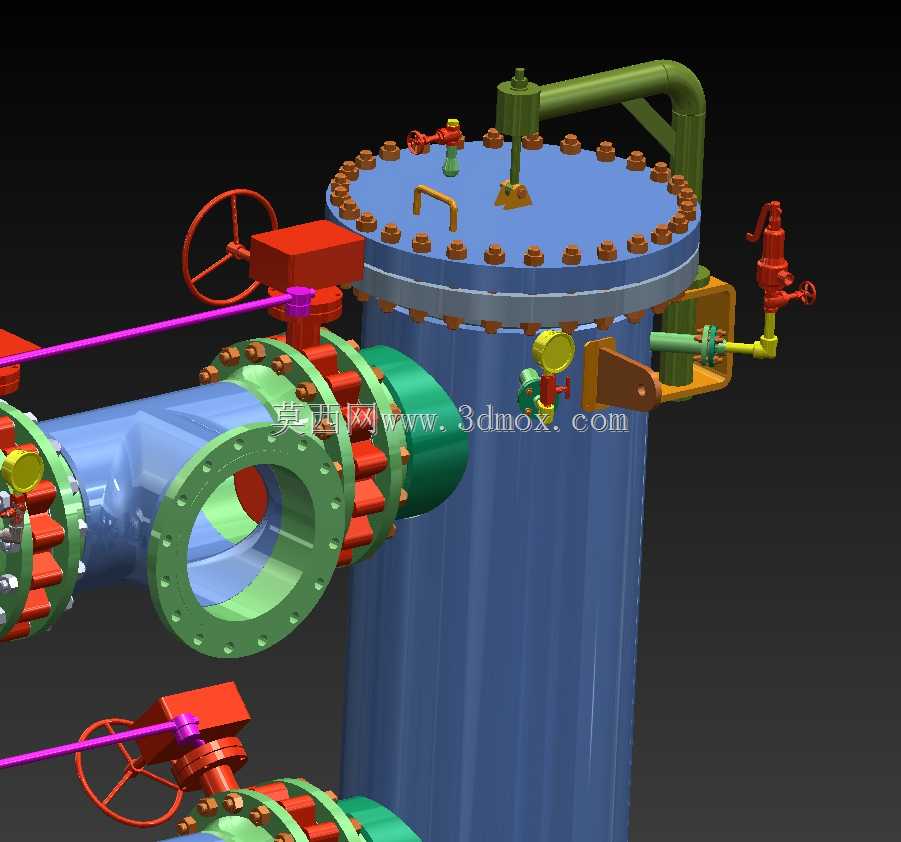

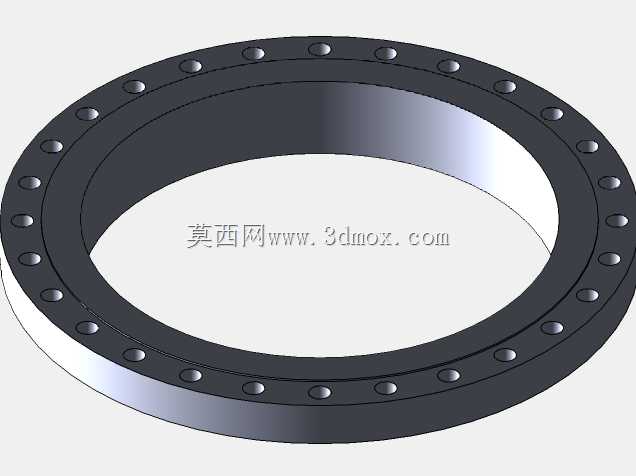

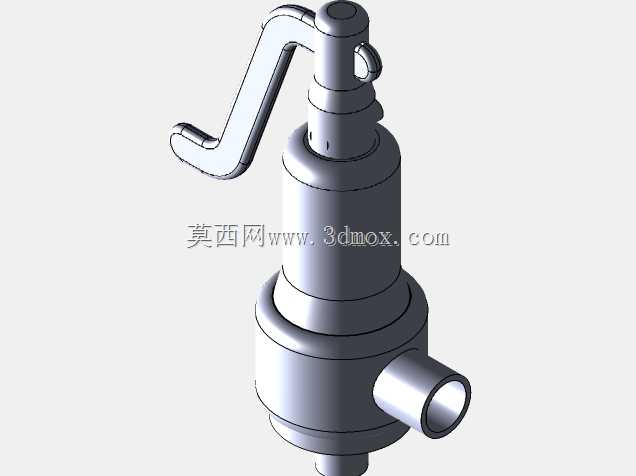

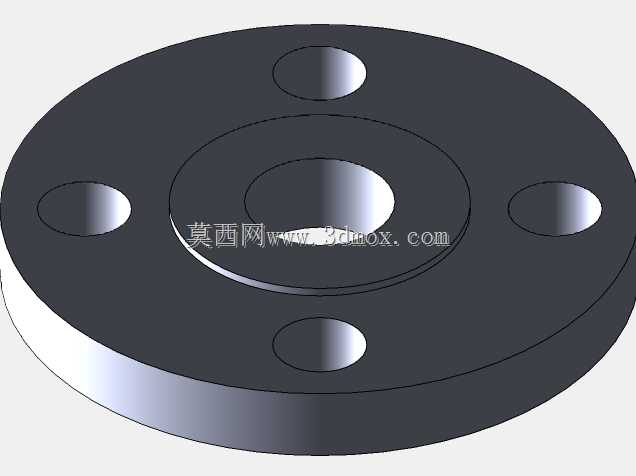

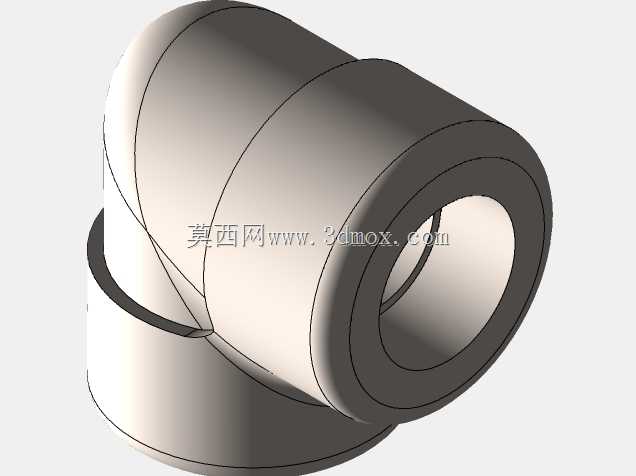

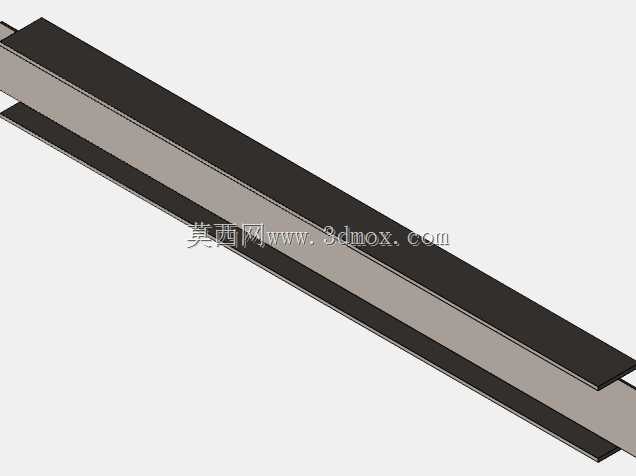

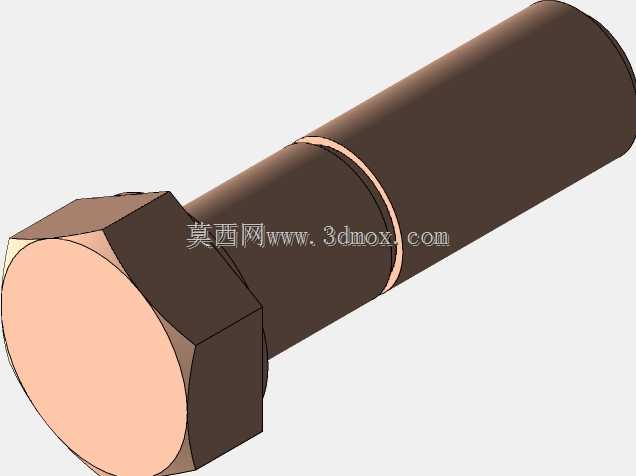

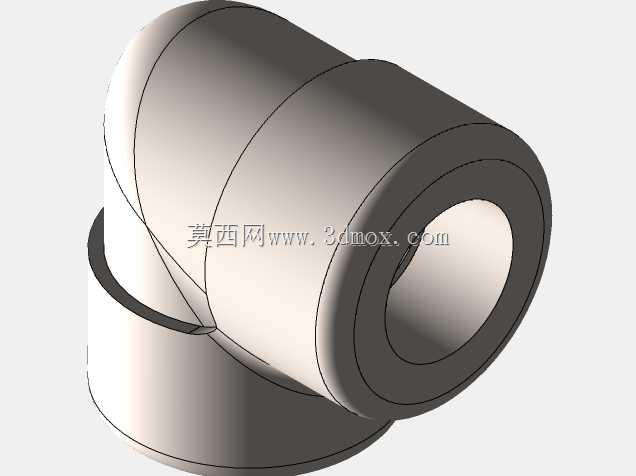

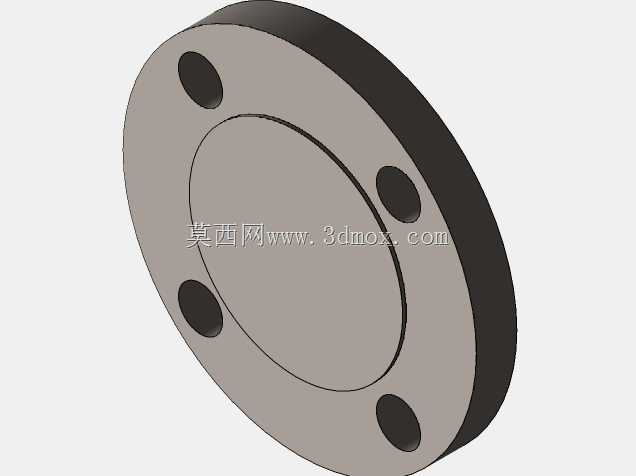

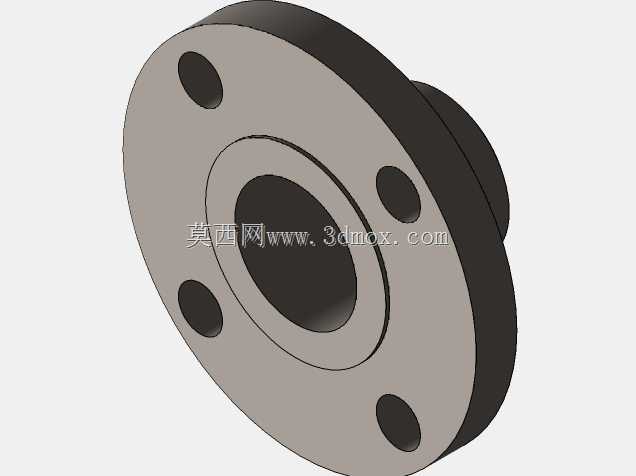

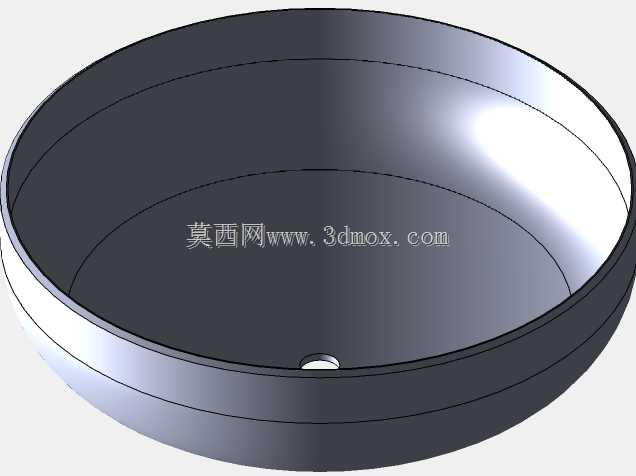

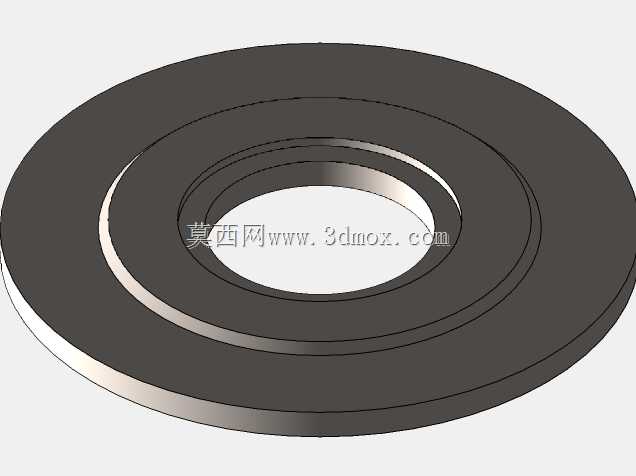

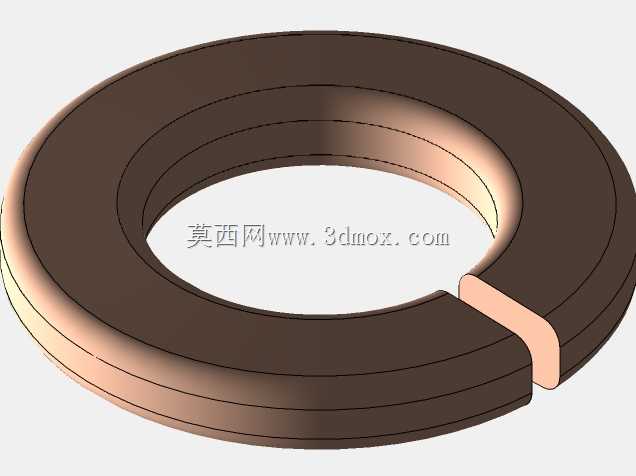

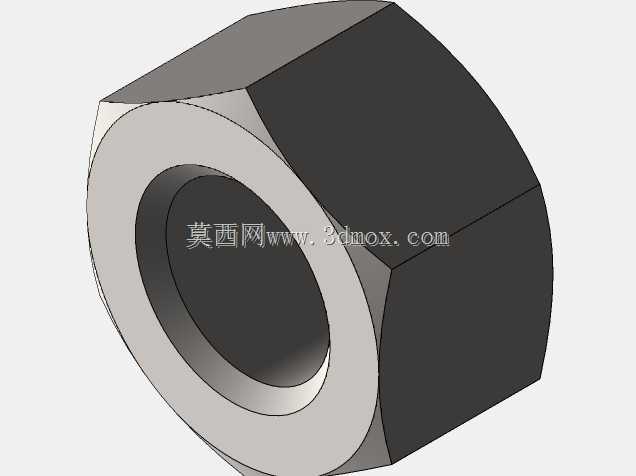

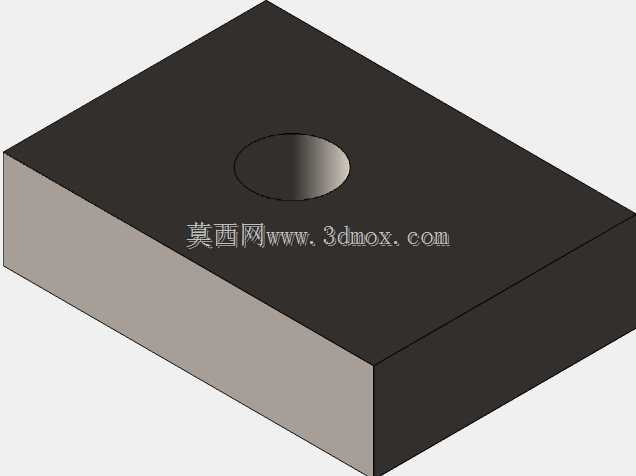

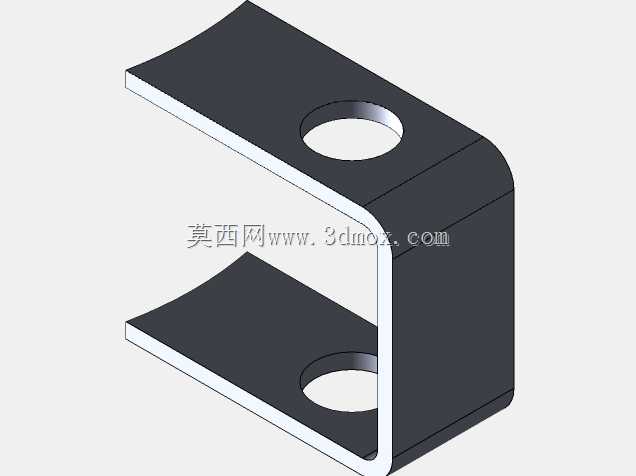

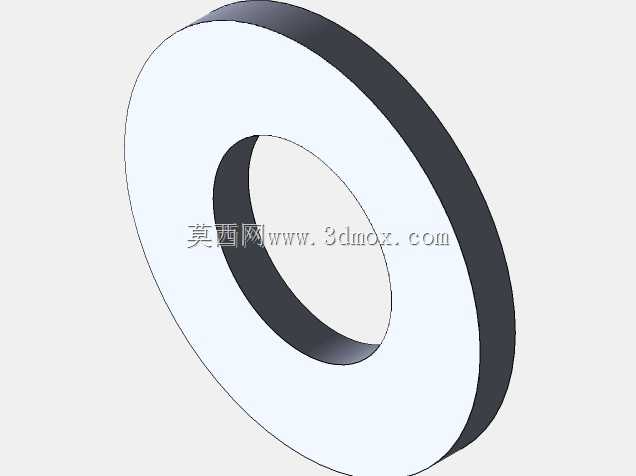

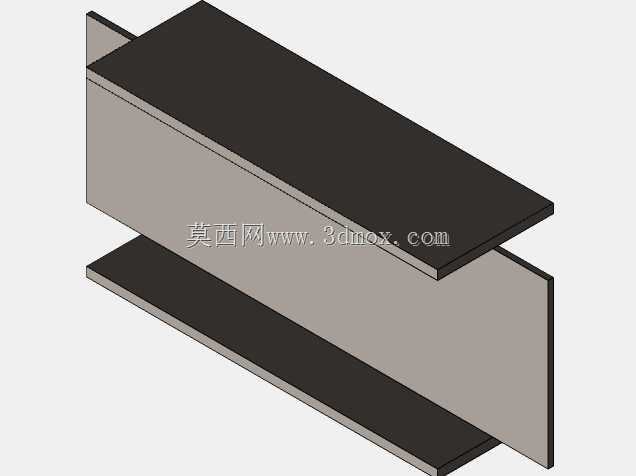

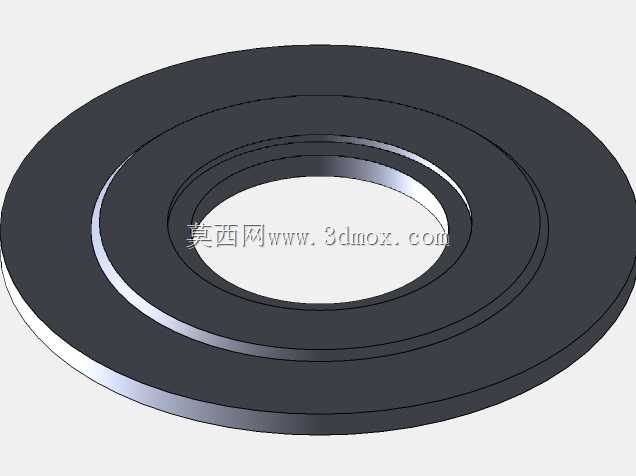

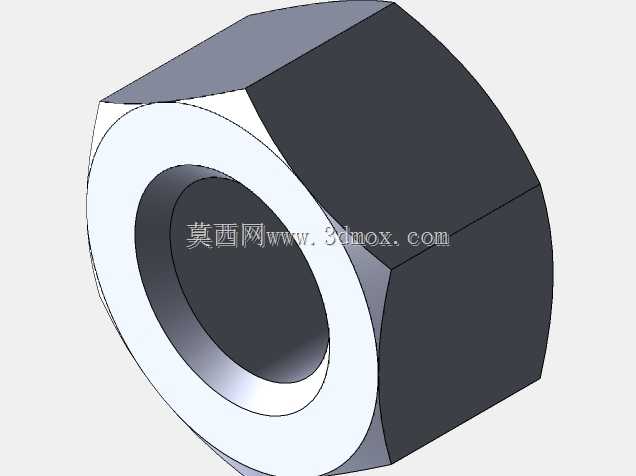

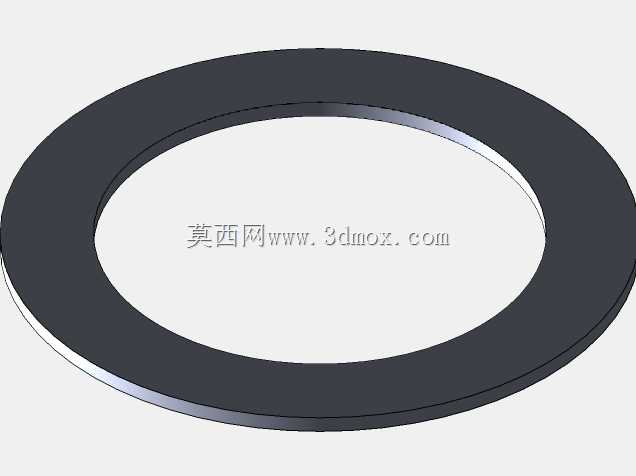

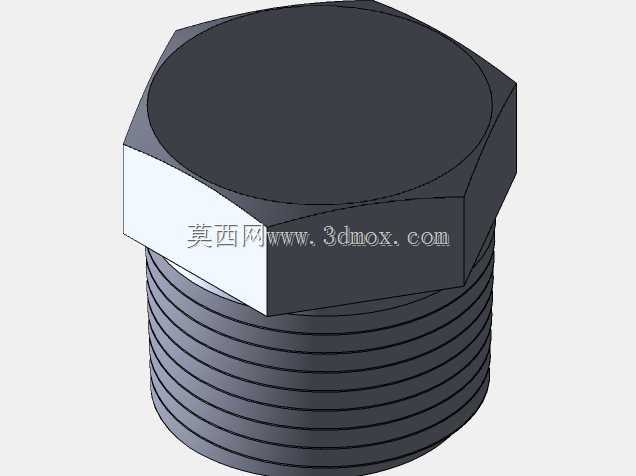

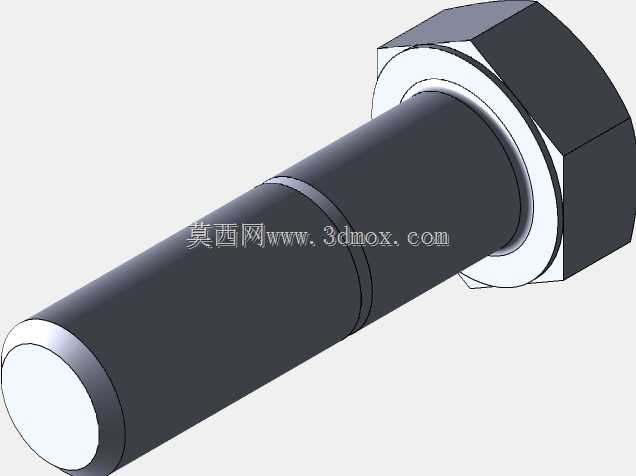

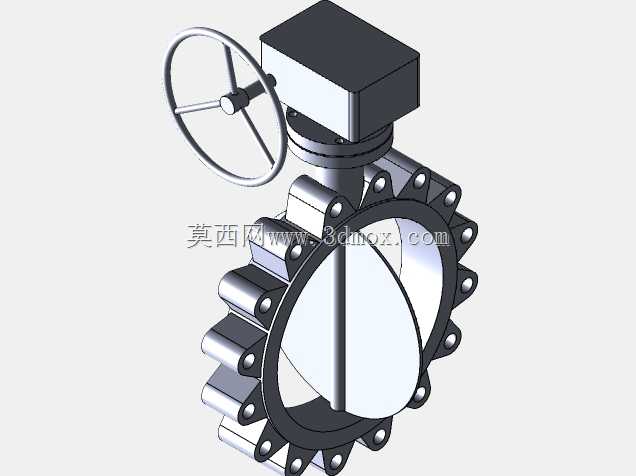

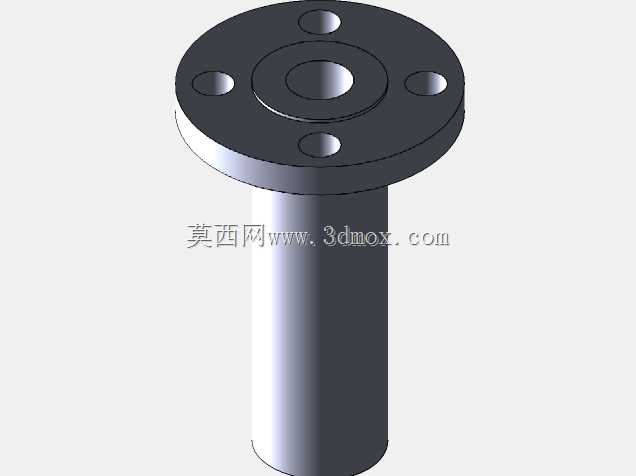

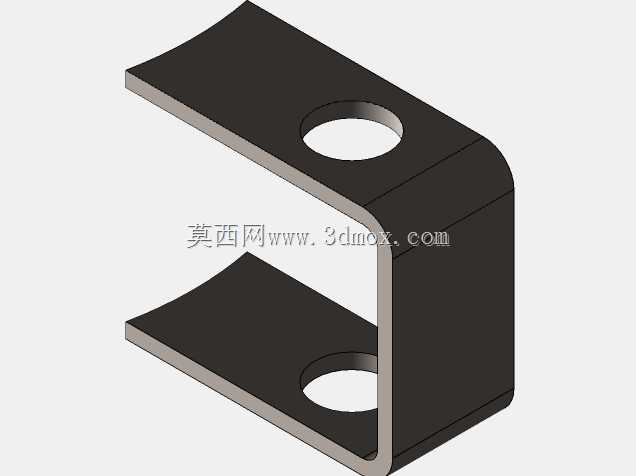

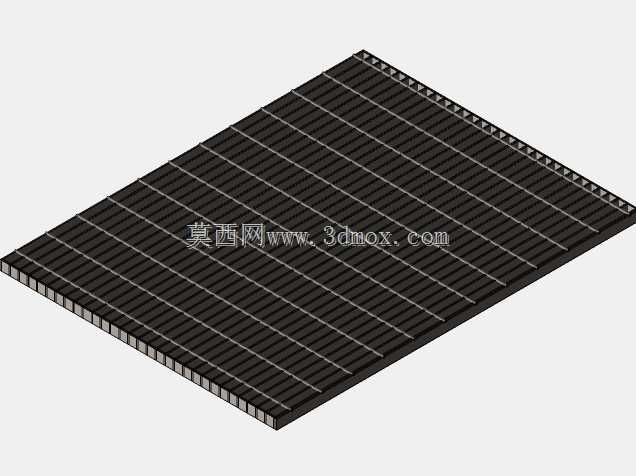

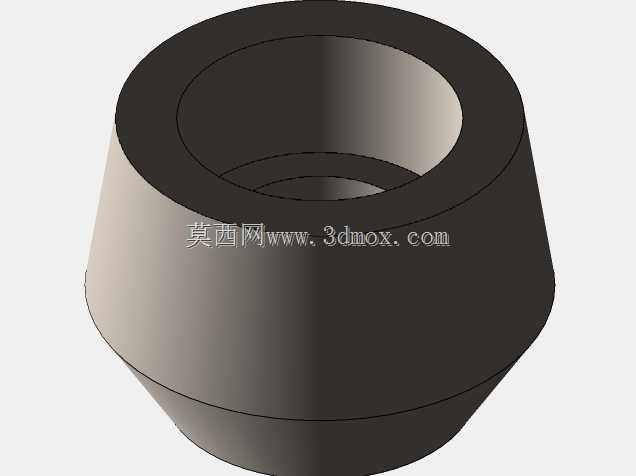

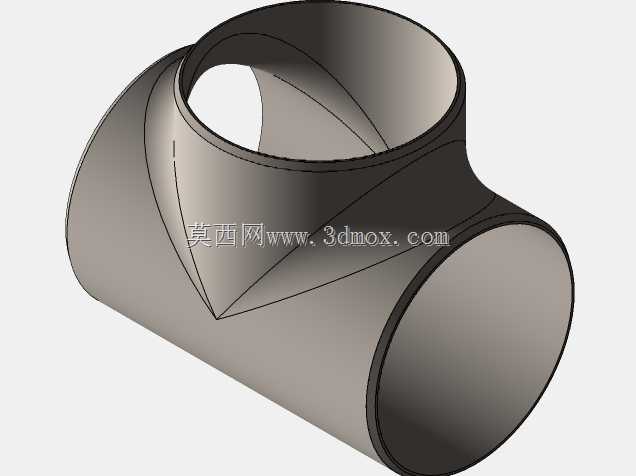

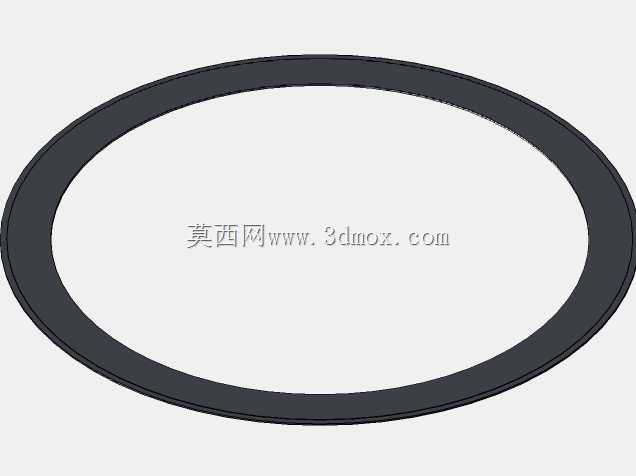

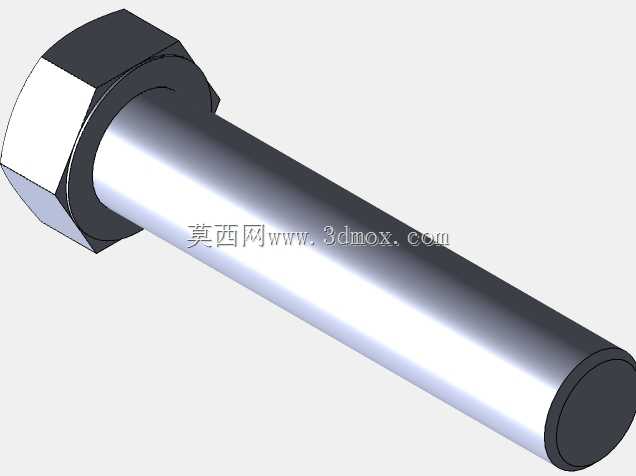

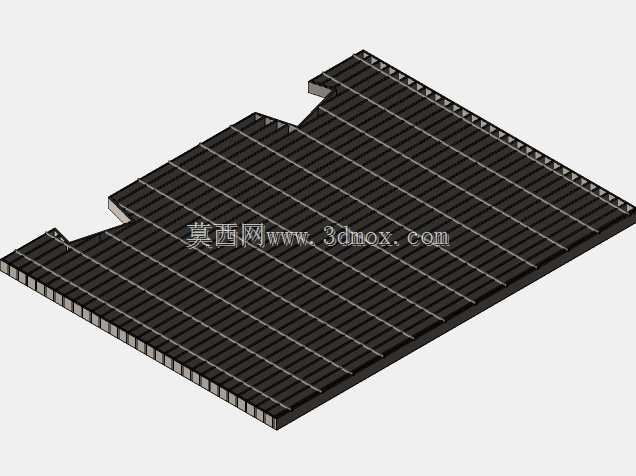

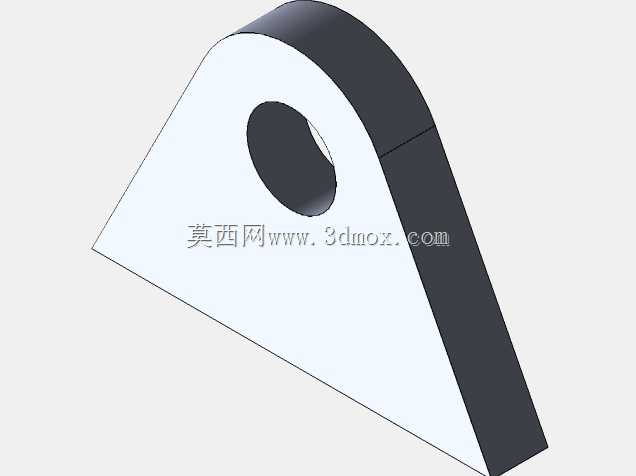

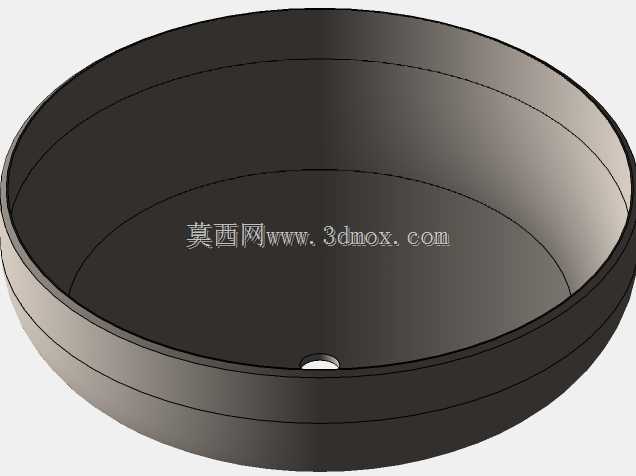

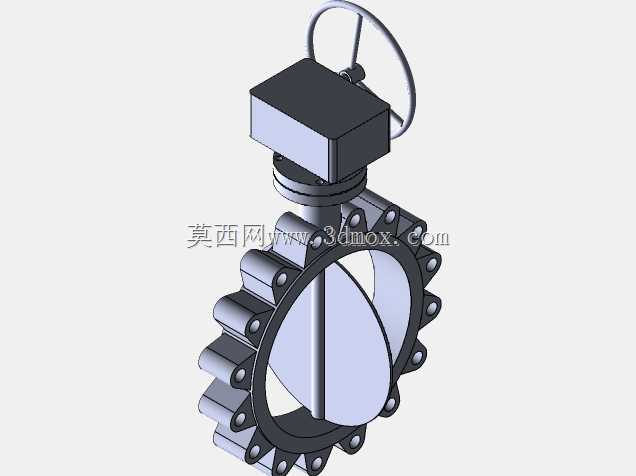

在石油炼化、精细化工、市政供水及船舶动力系统的流体输送管线上，这类双联结构的过滤装置是保障下游设备稳定运行的核心辅件，区别于单筒过滤设备需要停机拆洗滤芯的痛点，双筒并联的结构可以在单筒滤芯截留杂质达到压差阈值时，通过切换管路连通状态，让另一台过滤筒接入工作回路，全程无需中断主管路介质输送，完全适配连续化生产工况下不能随意停线的作业要求。从结构设计逻辑来看，两个立式承压筒体采用对称式布局，底部共用一体化安装底座，底座预留的地脚安装孔位可直接与现场预制的混凝土基础或钢结构操作平台固定，安装时需保证底座水平度偏差控制在允许范围内，避免筒体倾斜导致内部滤芯安装偏心、密封面受力不均引发介质泄漏。筒体之间的连接管路采用大口径法兰对接，法兰密封面的加工精度、螺栓预紧力矩的均匀性，直接决定了带压工况下的密封可靠性，设计时针对不同公称压力等级匹配了对应的法兰厚度与螺栓规格，同时在切换阀组位置预留了足够的操作空间，方便现场运维人员手动切换阀位、观察压差表读数。筒体顶部设置的快开式压盖搭配吊蓝结构的滤芯承托组件，是这款设备运维便利性的核心设计，当需要更换或清洗滤芯时，无需拆卸整段管路，只需打开顶部压盖的锁紧结构，即可通过吊耳将内置的过滤吊蓝整体提出，大幅缩短滤芯更换的作业时长，降低运维人员的劳动强度。筒体侧面预留的排气、排污接口，可在设备初始投用阶段排出筒体内积存的空气，避免气阻影响介质流通效率，检修阶段则可通过排污口彻底排空筒体内残留的介质，防止残液积存腐蚀筒体内壁。从安装边界来看，设备整体的横向、纵向安装尺寸充分考虑了常规工业厂房的操作通道预留要求，筒体周边预留的检修空间可满足运维人员携带工具完成常规检查、滤芯更换作业，外部连接的管路接口采用标准化法兰尺寸，可直接与同公称通径的工业管路对接，无需额外制作过渡转接件。设计过程中针对承压筒体的壁厚、焊缝强度做了完整的力学校核，确保设备在额定工作压力下长期运行不会出现结构变形，筒体内部的滤芯支撑结构做了导流优化，可让进入筒体的介质均匀通过滤芯过滤层，避免局部流速过快冲蚀滤芯、缩短滤芯使用寿命。
