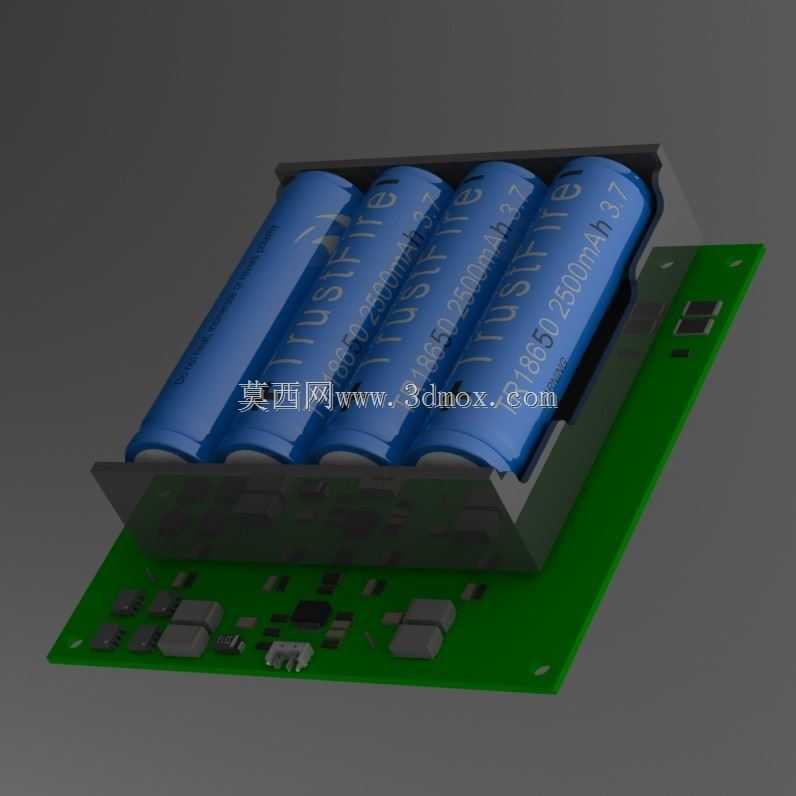

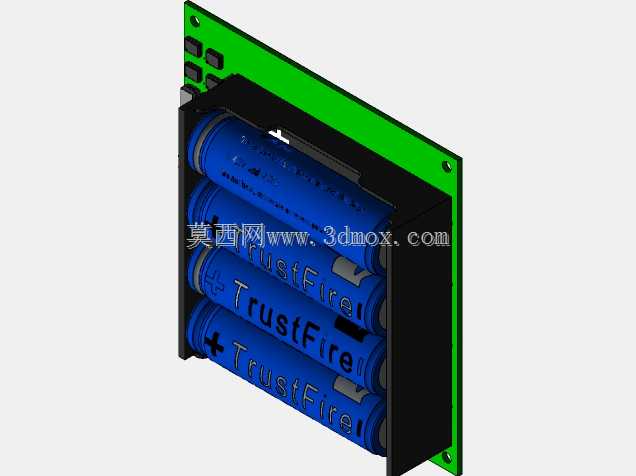

基于S-8254A芯片的四槽18650电池充电模块

在小型储能设备、便携电子装置、后备电源模组的开发场景中，18650圆柱锂电池的充电管理一直是结构与电路设计需要协同落地的核心环节，这款四槽位充电模块正是针对该类需求完成的结构与电路整合设计。从实际使用场景来看，该模块可直接嵌入便携检测仪器、户外小型供电装置、DIY储能包的内部腔体，无需额外搭建复杂的充电外围电路，即可实现四节18650锂电池的同步充电管理，适配消费级电子、小型工业手持设备的供电配套需求。

设计过程中优先考虑了电芯安装的可靠性与电路布局的抗干扰性，电芯固定支架采用槽位限位结构，每节18650电芯的安装槽都设置了径向限位筋与轴向定位挡边，避免设备在移动、震动工况下电芯出现移位、电极接触不良的问题；支架与下方PCB板采用卡扣加定位柱的连接方式，既省去了额外紧固件的装配成本，也能保证电芯电极与板上焊盘的对位精度，减少组装过程中的对位调整工作量。PCB板的布局上，充电管理核心芯片周边预留了足够的覆铜散热区域，功率回路走线做了加宽处理，大电流通路段避开了信号采集线路，减少充电过程中的纹波干扰，保证电芯电压、电流采集的准确性，避免出现过充、充电不均衡的问题。

安装边界方面，模块整体外形适配四节并排18650电芯的排布尺寸，电芯轴向与PCB板长边平行布置，整体厚度方向仅包含电芯直径、支架壁厚与PCB板厚度三个维度的叠加尺寸，可适配内部空间紧凑的便携设备腔体；板端预留了输入接线焊盘与状态指示灯安装位，结构设计上在支架对应位置预留了指示灯透光孔，无需额外增设导光零件即可实现充电状态的可视化。功能特性上，该模块依托S-8254A芯片的硬件基础，可实现四节电芯的独立充电状态监测，匹配锂电池恒流恒压的充电曲线，在电芯充满后自动切换到浮充维护状态，同时具备过流、过压、短路的硬件保护逻辑，无需额外增设独立保护板即可满足常规18650电池组的充电安全要求。

在结构细节处理上，电芯支架的槽壁做了减胶槽设计，既降低了塑料支架的成型收缩率，保证槽位尺寸的一致性，也能在电芯装入时提供微小的形变余量，降低电芯装配的插入阻力，同时避免长期使用后支架对电芯外壁的挤压损伤；PCB板的四个边角预留了安装固定孔位，可通过铜柱或螺丝直接固定在设备内部的安装基准面上，也可根据整机结构需求调整固定方式，适配不同设备的内部安装逻辑。
