制糖分批锅用22千瓦环行搅拌装置

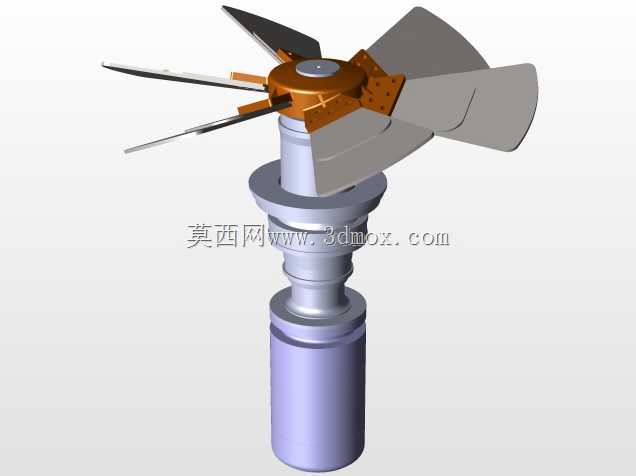

该环行装置主要配套制糖生产环节的分批锅使用，核心作用是在糖膏熬制、结晶工序中提供稳定的周向环向搅拌流场，避免糖液局部过热结焦、结晶颗粒分布不均的问题，整套结构的桨叶布局、轴系支撑都围绕制糖工况的高粘度介质搅拌需求做了针对性设计。从结构组成来看，上部的搅拌桨采用多叶组合式设计，不同倾角的桨叶分别负责不同流层的介质推送，宽幅曲面桨叶负责推动锅体中下部的高粘度糖膏做整体环向流动，窄幅斜向桨叶则负责打破上层液面的滞流层，避免表层糖液因水分蒸发过快形成硬壳，桨叶与轮毂的连接采用螺栓紧固的可拆结构，方便后续根据不同熬制阶段的糖膏粘度调整桨叶安装角度，也便于磨损后的桨叶单独更换，降低维护成本。下部的轴系采用多段阶梯轴设计，依次设置了多道支撑轴肩与密封安装位，适配分批锅顶部的安装支座结构，轴段的直径变化既满足了扭矩传递的强度要求，也预留了机械密封、轴承组件的安装空间，轴端的连接结构可直接与驱动端的联轴器对接，无需额外做转接加工。设计过程中优先考虑了安装边界的适配性，整套装置的最大径向尺寸由桨叶展开直径决定，可适配对应容积分批锅的内部净空，安装时桨叶与锅体内壁预留的间隙经过核算，既避免搅拌过程中桨叶刮蹭锅壁，也尽可能减少近壁处的介质滞流区，轴系的轴向安装长度可根据分批锅的封头高度做适配调整，保证桨叶处于锅体内部的最优搅拌位置。整套结构的受力路径清晰，搅拌过程中介质作用在桨叶上的径向力、轴向力通过轴系传递到上部的轴承组件，不会直接作用在驱动电机输出轴上，延长驱动部件的使用寿命，桨叶的曲面造型经过流场验证，在22千瓦的额定功率下可实现整锅糖膏的无死角环向循环，不会出现局部介质长期静止的问题，适配制糖生产中分批熬制的工艺节奏，可稳定支撑多批次连续生产的工况需求，轴系表面的结构设计也考虑了清洁需求，没有易积料的死角，符合食品加工设备的卫生要求。
