集中供暖木炉用空气调节装置结构

该空气调节装置主要适配民用及小型商用场景下的集中供暖木炉系统，安装在木炉的送风管路接口位置，核心作用是调控进入炉腔的空气流量，以此控制木柴燃烧速率，进而调整供暖输出温度，避免炉内燃烧过旺导致管路过热、能耗过高，或是进气不足引发燃烧不充分、烟气倒灌的问题。

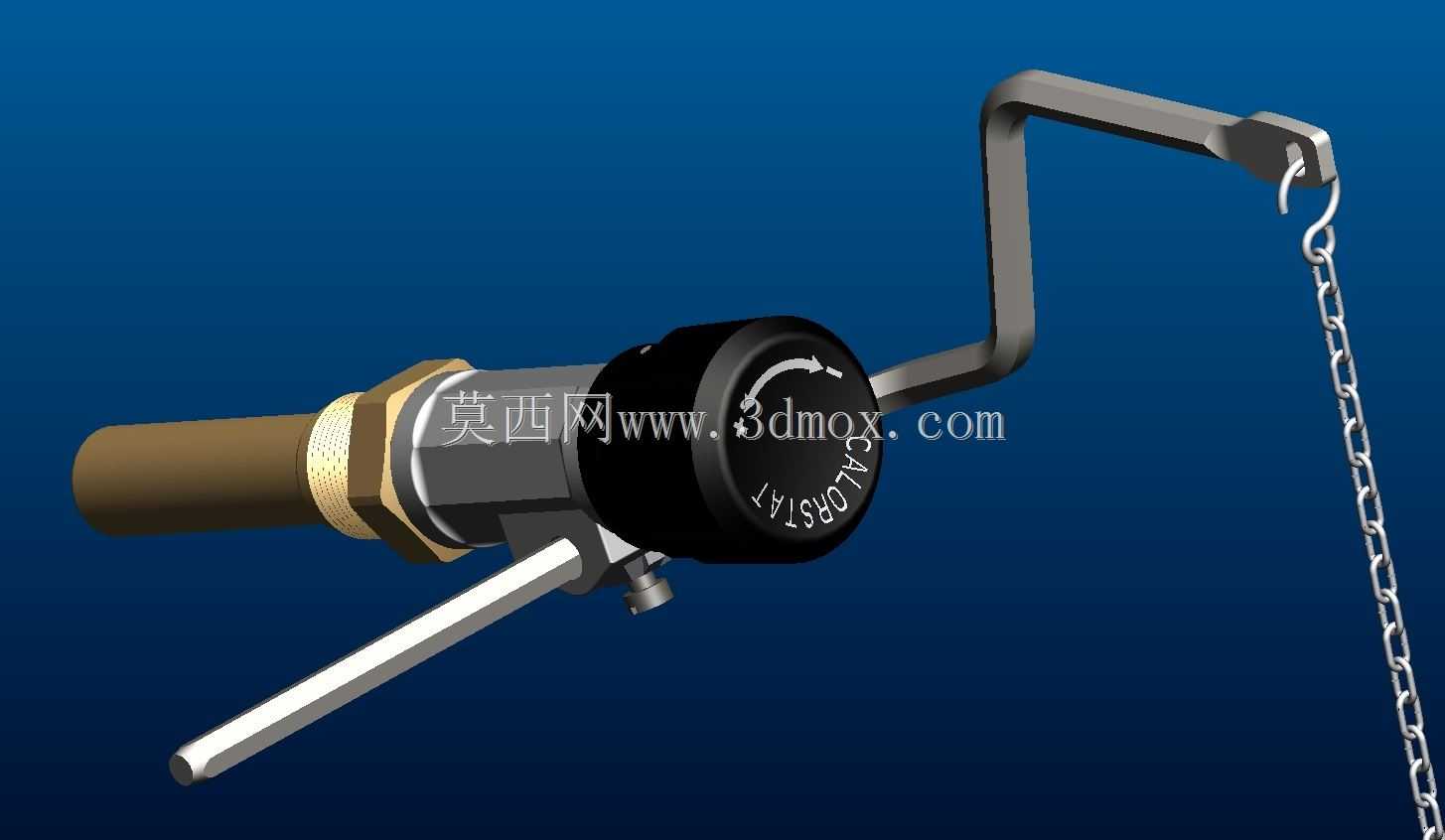

从结构设计来看，装置主体采用同轴管路对接结构，一端为外螺纹接杆，可直接旋入木炉预设的进气安装孔位，配合六角锁紧螺母与密封垫圈完成固定，安装时无需额外焊接或定制转接件，适配市面多数常规木炉的进气接口尺寸，安装边界预留了足够的扳手操作空间，锁紧螺母的对边尺寸符合通用五金工具的操作要求，现场安装无需特殊工装。调节端采用带刻度标识的旋钮结构，旋钮表面模压有调节方向标识，操作人员可通过旋钮转动角度直观判断进气开度，搭配侧边的手动拨杆可实现快速开度切换，附带的弯形挂钩与链条结构，可将装置的调节限位端与炉体固定点位连接，避免长期高温使用后调节机构出现松脱移位，同时链条长度可根据实际安装位置灵活调整，适配不同炉型的安装间距。

设计过程中充分考虑木炉使用的高温工况，主体结构采用耐温金属材质，旋钮部位做隔热防滑处理，避免操作人员调节时被高温烫伤，调节机构的转动阻尼经过调校，既不会因为炉体振动自行移位，也不会出现调节卡滞的问题。管路内部的节流结构采用线性开度设计，从小火保温到旺火升温的调节过程中，进气量变化均匀，不会出现开度微调时进气量骤变导致的炉温波动，适配供暖过程中不同阶段的温度调控需求。装置的外露金属部件做了防锈处理，可适应炉体周边的温湿度变化环境，长期使用不会出现锈蚀卡滞的问题，整体结构无易损易耗件，日常仅需定期清理旋钮缝隙的积灰即可维持正常使用，维护成本极低。
