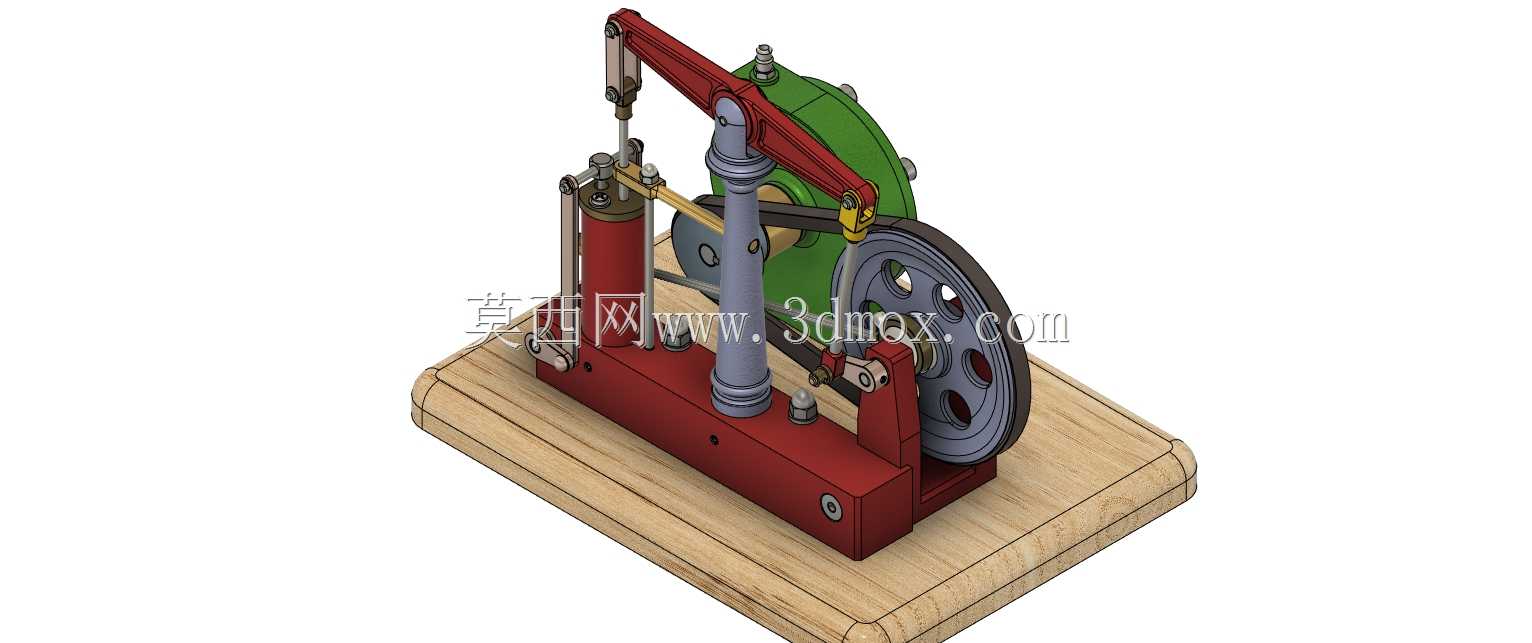

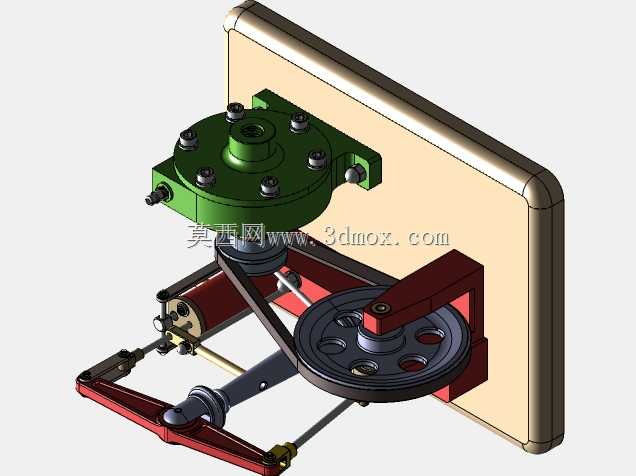

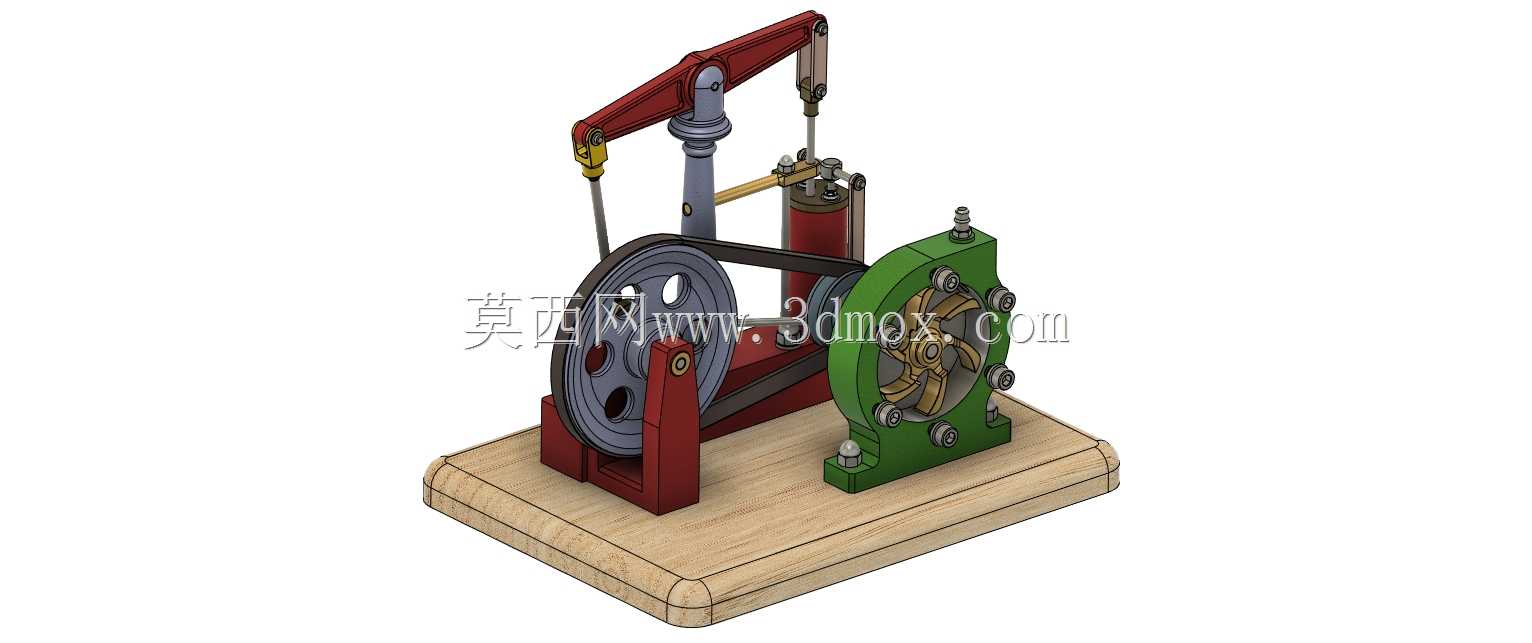

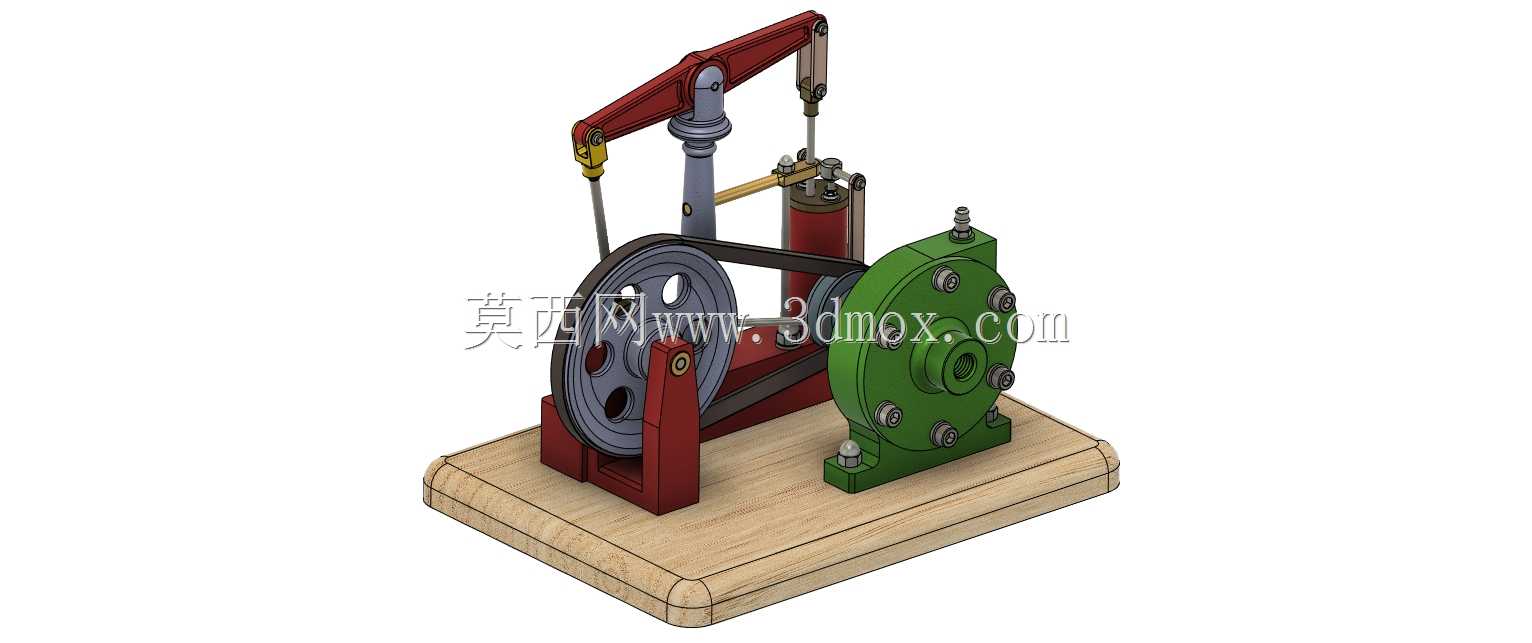

卧式摆梁结构蒸汽动力装置三维结构

这类水平梁结构的蒸汽动力装置，多应用于早期小型工业动力输出场景、教学演示教具以及复古动力爱好者的复刻制作领域，可将蒸汽的压力能通过机械结构转换为旋转扭矩输出，为小型作业机具、发电演示单元提供稳定的动力来源。从结构设计逻辑来看，整套装置采用立式汽缸搭配水平摆动横梁的布局，将活塞的直线往复运动通过横梁铰接点传递至曲柄连杆机构，最终带动带轮结构的飞轮输出旋转动力，这种布局能够有效降低整机的重心高度，相比立式直连蒸汽机拥有更好的运行稳定性，同时横梁的杠杆放大效应可以降低活塞密封处的侧向受力，延长汽缸密封件的使用寿命。设计过程中首先确定了汽缸的安装基准，将汽缸垂直固定在木质安装基座的左侧区域，活塞推杆顶端与水平横梁的左端铰接点配合，横梁中部设置支撑立柱作为摆动支点，支点位置经过力臂配比计算，确保活塞行程范围内横梁摆动角度处于合理区间，避免铰接点出现卡滞或受力过载的情况。横梁右端通过连杆与飞轮侧的曲柄销连接，飞轮采用辐板式带轮结构，既可以依靠自身轮缘质量储存动能，平滑活塞往复运动带来的转速波动，也可通过皮带将动力向外输出至其他作业部件。安装边界方面，整套装置的基座采用矩形实木底板，所有金属结构件的安装孔位均与底板预设的固定点位对齐，整机横向尺寸适配常规桌面摆放需求，垂直方向最高点为横梁摆动的上止点位置，预留了足够的摆动间隙避免运行时出现结构干涉。各铰接部位均采用销轴连接，装配时预留合理的转动间隙，同时保证配合精度减少运行旷量，汽缸侧壁设置有进排气接口位，可与外部蒸汽管路连接完成动力介质输入，飞轮侧的轴承座采用分体式固定结构，方便后期维护时拆解调整曲柄连杆的配合间隙。整套结构的传动路径清晰，各部件受力方向经过优化，没有冗余的结构设计，既还原了经典蒸汽机的工作原理，也兼顾了实际装配与运行的可靠性，可作为动力原理教学的直观演示载体，也可为小型复古动力装置的结构设计提供参考。
