直列四缸活塞曲柄连杆动力总成结构

项目分类:3D模型 发布时间:2021-09-02 ID:259164
  • 直列四缸活塞曲柄连杆动力总成结构
  • 直列四缸活塞曲柄连杆动力总成结构
  • 直列四缸活塞曲柄连杆动力总成结构
  • 直列四缸活塞曲柄连杆动力总成结构
  • 直列四缸活塞曲柄连杆动力总成结构
  • 直列四缸活塞曲柄连杆动力总成结构
  • 直列四缸活塞曲柄连杆动力总成结构

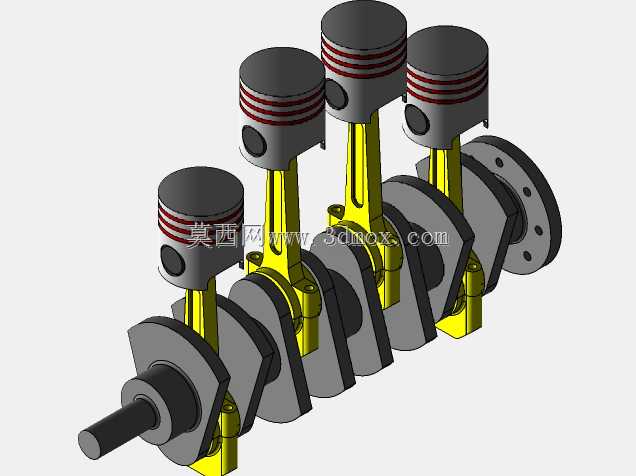

这套直列四缸动力结构的三维建模,完整还原了往复式内燃机核心运动组件的装配关系,四个气缸沿公共曲轴轴线呈一字排布,是民用动力领域应用覆盖最广的构型之一。从实际应用场景来看,这类结构大量搭载于普通家用乘用车、中小排量摩托车型,同时也在小型工程机械、农用作业设备、固定动力机组中作为核心动力源使用,相比V型、水平对置等布局,直列四缸的结构复杂度更低,生产加工与后期维护的成本优势明显,整机宽度尺寸紧凑,对于前置前驱车型的机舱布局十分友好,不需要为避让传动结构额外设计异形油底壳或者偏置安装点位。

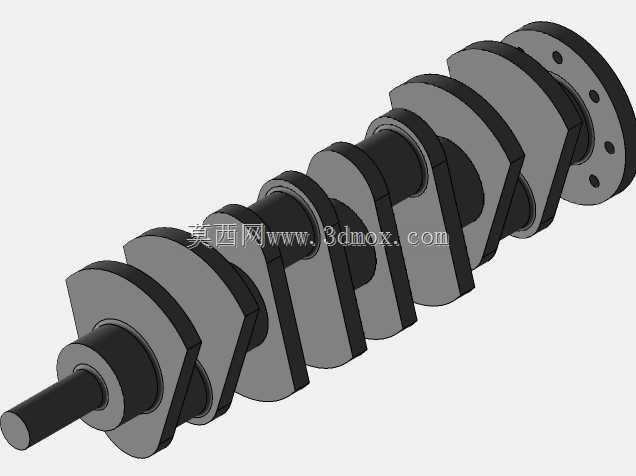

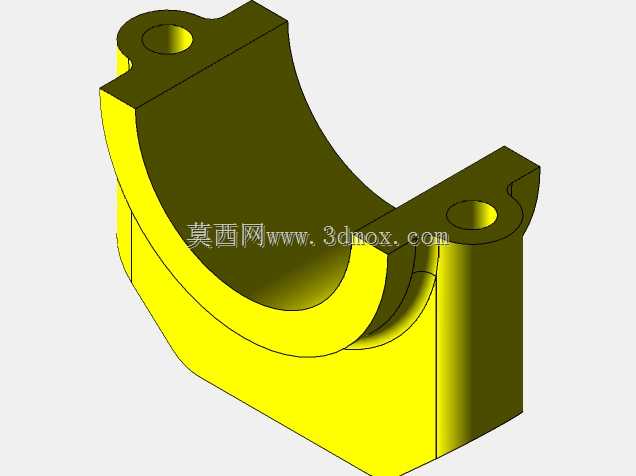

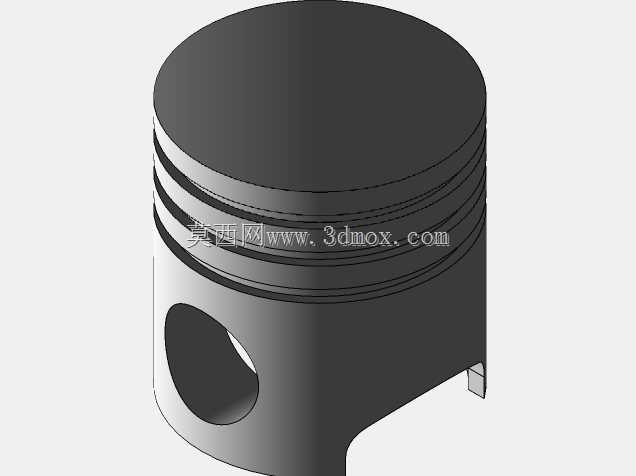

建模过程中优先还原了各部件的运动干涉边界,活塞部分采用了三道环槽的常规设计,对应气环、油环的安装位置,活塞销与连杆小头的配合间隙、连杆大头与曲轴曲柄销的配合公差都在模型中预留了合理的装配空间,曲轴的四个曲柄销按照1-3-4-2的常见点火间隔角错开布置,保证运转过程中往复惯性力能够得到部分平衡,降低整机振动水平。从安装边界来看,曲轴两端分别预留了前端轮系安装轴颈与后端飞轮连接法兰,前端轴颈可用于驱动正时机构、水泵、发电机等附件,后端法兰匹配飞轮与离合器组件的安装定位孔位,缸体对应的缸心距按照常规小排量机型的通用尺寸设定,四个气缸的中心距保持一致,能够适配多数同排量机型的缸体、缸盖安装匹配需求。

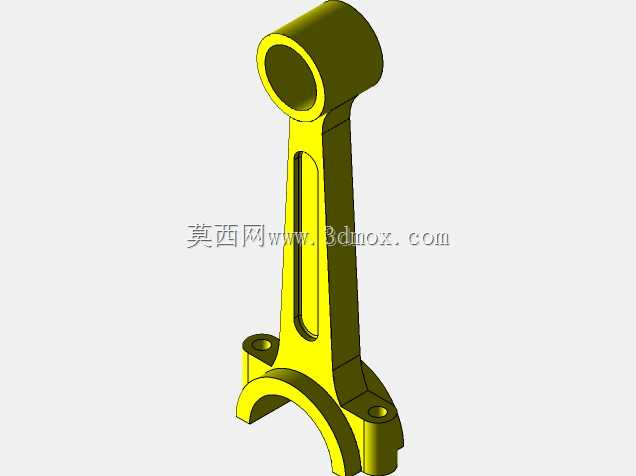

设计思路上没有做过多的异形结构优化,完全贴合量产机型的通用结构逻辑,连杆采用传统的工字型截面,在保证往复运动强度的前提下尽可能降低组件质量,减少曲轴运转的惯性负载,曲轴的平衡块与四个曲柄一一对应,配重位置经过重心校核,能够抵消大部分一阶往复惯性力,不需要额外加装平衡轴就能满足日常使用的平顺性要求。这类模型可用于动力结构的教学演示、新机型开发初期的布局校核,也能作为维修培训的拆装参考素材,帮助从业者直观理解曲柄连杆机构的运动逻辑,理清各组件之间的配合关系,避免实际装配过程中出现连杆朝向装反、活塞环开口对位错误等常见问题。模型中所有运动部件的行程参数都按照常规四缸机的压缩比范围设定,活塞在上止点、下止点的位置都预留了合理的燃烧室余隙,不会出现运动过程中活塞碰气门、连杆与缸体下沿干涉的问题,整体装配逻辑完全符合量产机型的实际装配流程。
