二维涡轮流场特性仿真分析模型

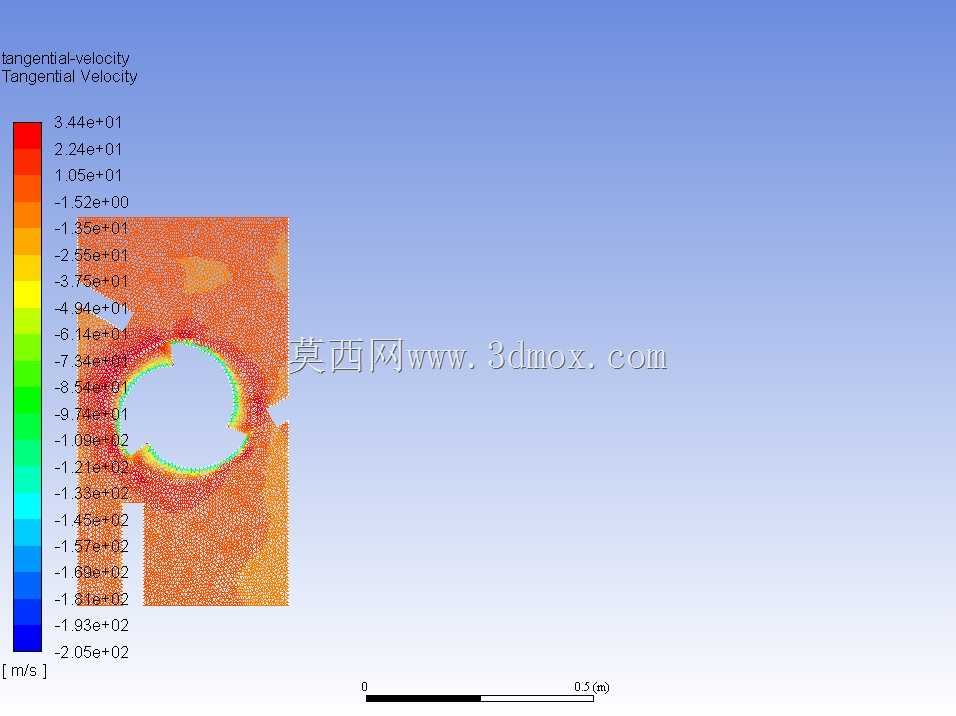

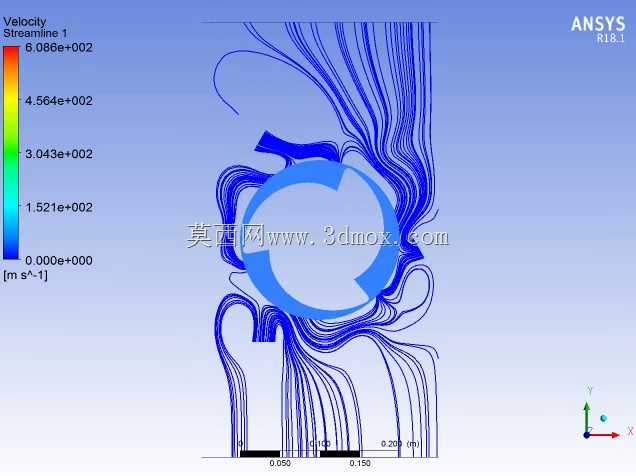

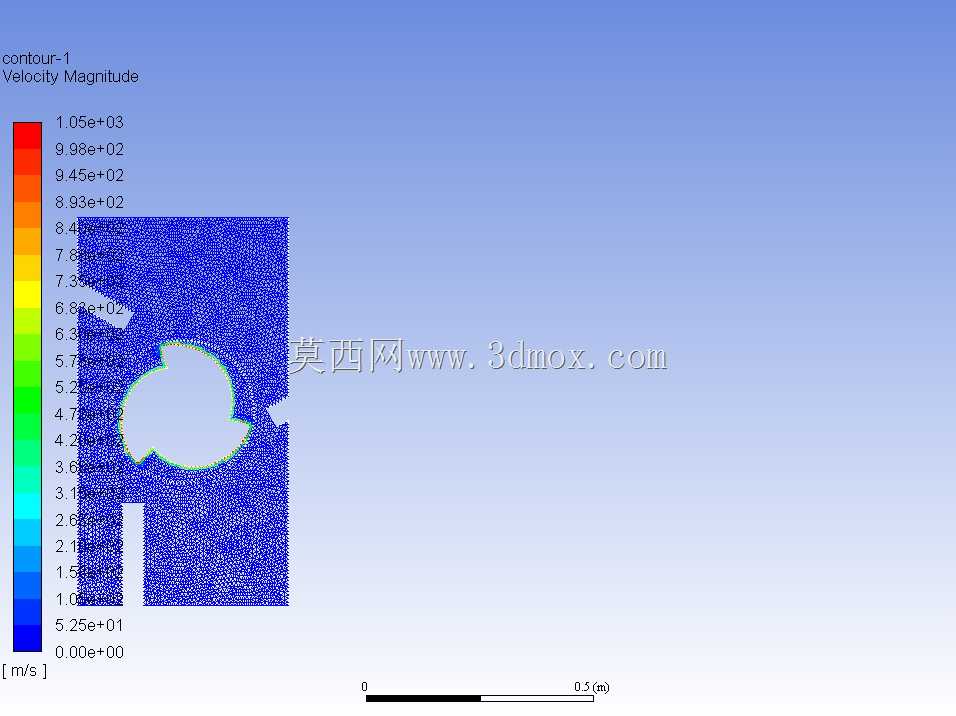

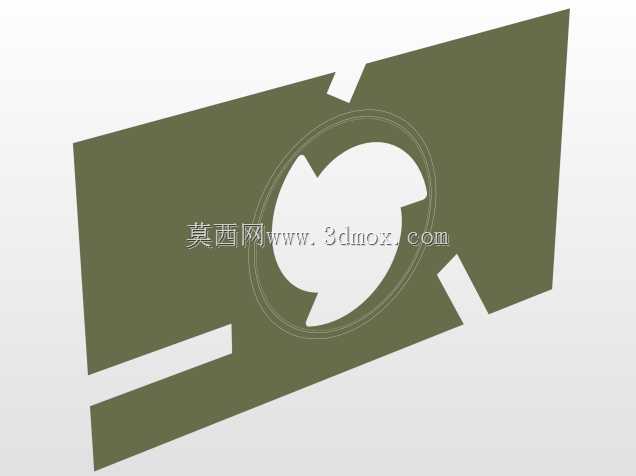

在流体输送、动力转换类设备的研发环节中，涡轮作为核心能量转换部件，其内部流场分布直接决定整机的工作效率与运行稳定性，这类二维涡轮分析模型可覆盖水力机械、涡轮增压器、小型流体动力装置的前期方案验证场景，无需直接开模制作实体样机即可完成流道合理性的初步校验。从实际工程应用角度看，涡轮工作时流体从入口进入叶轮流道，通过叶片型面的导向完成动能与压力能的转换，不合理的叶型设计会在流道内产生大面积涡流区，造成局部能量损耗升高，甚至引发叶片局部气蚀，缩短部件使用寿命。本次分析模型围绕涡轮的二维截面流道展开，在建模阶段先完成叶片型线的参数化绘制，保证叶片进出口安装角匹配设计工况下的流体入流角度，避免入口处出现流体冲击损失；流场计算域的划分充分考虑了涡轮上下游的流道延伸段，减少边界条件设置对核心计算区域的结果干扰，计算域边界完全匹配常规涡轮腔体的安装尺寸，可直接嵌入到整机的流场分析框架中使用。从流场仿真结果来看，速度流线分布可直观呈现流体在叶轮流道内的走向，不同颜色的速度云图标定了流道内各位置的流体流速，工程师可通过流线的疏密、弯折程度判断流道是否存在通流截面突变的问题，针对流速异常升高或降低的区域调整叶片型面曲率，优化流道的通流连续性。在安装边界层面，该二维分析模型的外轮廓尺寸匹配常规小型涡轮的腔体配合公差，叶轮中心定位基准与传动轴的安装孔位保持同轴，分析过程中可同步验证不同入口流速、不同叶轮转速下的流场分布特性，为后续三维实体建模、叶片结构强度校核提供基础流场数据支撑，也能为涡轮的性能参数标定提供参考依据，大幅缩短前期方案的迭代周期，减少实体试验的成本投入。
