直列四缸内燃机曲柄活塞联动组件

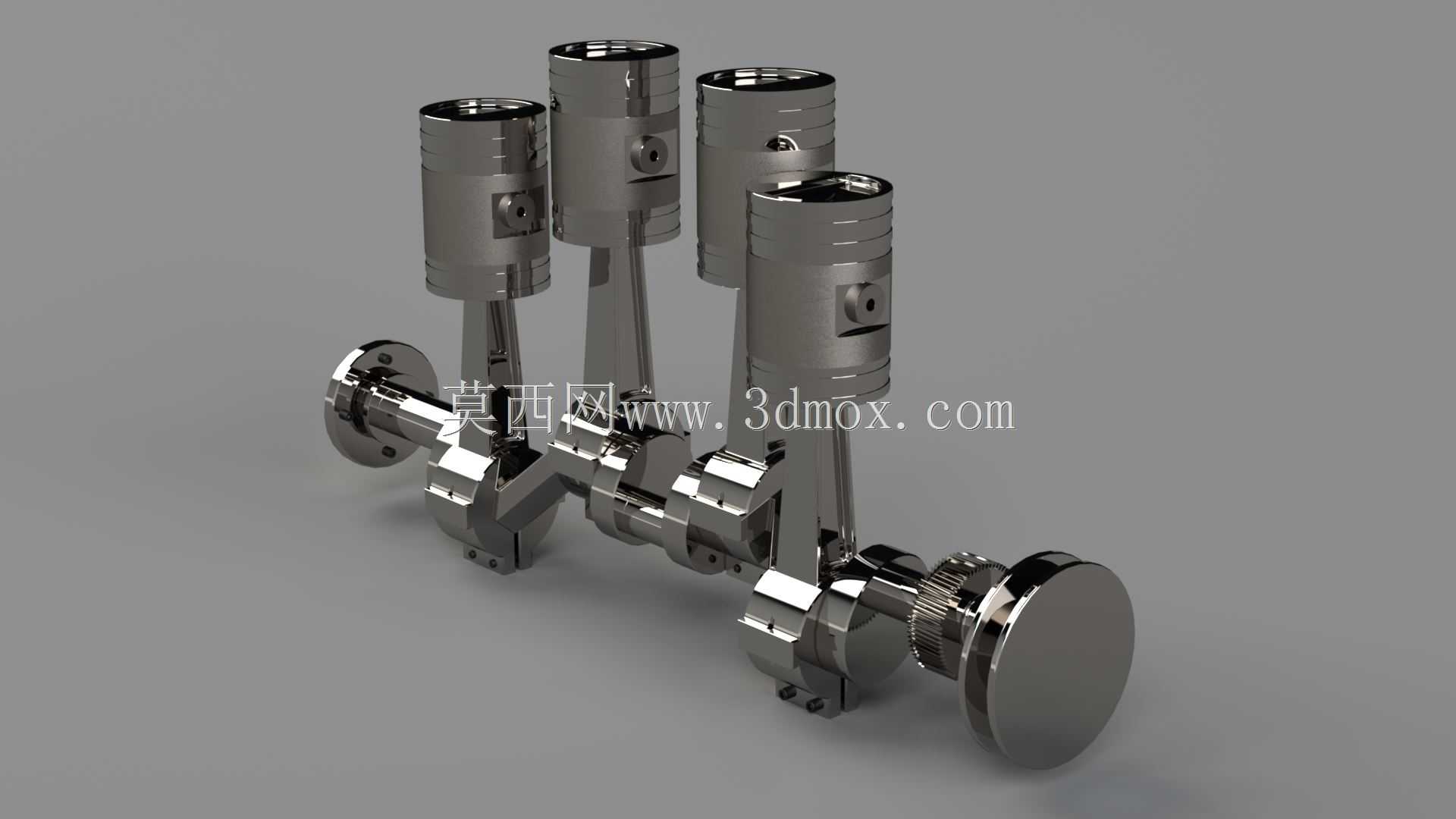

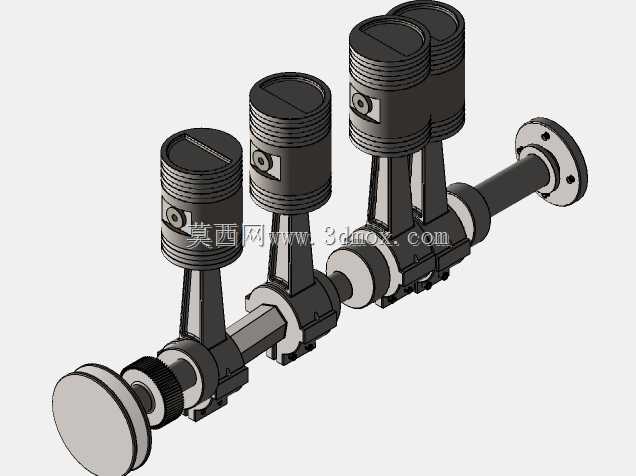

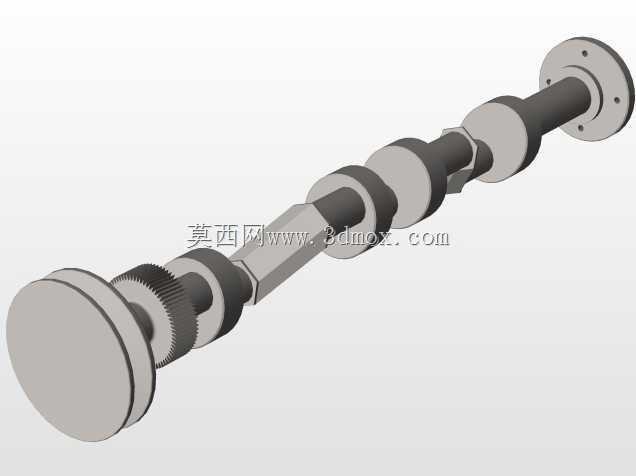

这套组件是往复式内燃机的核心运动转换单元，在车用动力、小型工程机械动力、固定式发电机组动力场景中承担着将燃烧做功的直线往复力转化为旋转扭矩输出的关键作用。整套结构包含四组活塞、对应连杆、整体式锻造曲轴以及端部动力输出连接结构，完全按照实际量产内燃机的装配逻辑完成结构搭建。从设计逻辑来看，活塞部分采用了适配直列四缸排布的等缸心距布局，活塞裙部预留了活塞销安装的同轴孔位，侧壁加工有活塞环安装的环槽结构，能够在实际装配中配合气环、油环完成燃烧室密封与缸壁润滑油刮除的功能，活塞外形的微椭圆修型特征也在结构中有所体现，还原了实际量产件为适配热膨胀做出的结构优化。连杆部分采用了工字形截面的杆身设计，大小端分别对应活塞销与曲轴连杆轴颈的安装位，大端的分体式轴承盖结构完整还原，能够满足实际装配中轴瓦的安装与紧固需求，杆身的过渡圆角做了应力释放的结构处理，避免交变载荷下的应力集中问题。曲轴部分采用全支撑结构设计，五道主轴颈对应四道连杆轴颈，轴颈之间的平衡块按照四缸机1-3-4-2的点火顺序做了配重优化，能够抵消活塞往复运动与曲轴旋转产生的一阶、二阶惯性力，降低整机运行的振动水平，曲轴端部的法兰结构预留了与飞轮、正时齿轮连接的安装孔位，输出端的轴颈结构适配油封与轴承的安装边界。从安装边界来看，整套组件的轴向尺寸、径向回转半径完全适配常规2.0L排量级直列四缸内燃机的缸体内部空间，活塞在上止点、下止点位置时与曲轴平衡块、缸体下部的避让间隙均符合实际工程设计要求，连杆摆动过程中不会与缸筒内壁、曲轴箱加强筋产生运动干涉。在实际工程应用中，这类组件的建模精度直接影响后续动力学仿真、有限元强度校核的结果准确性，建模过程中严格遵循了曲柄半径与连杆长度的比值范围，保证活塞运动的加速度曲线符合内燃机设计的常规区间，避免出现侧压力过大导致的缸壁偏磨问题。各部件之间的配合间隙也按照实际装配公差做了预留，活塞销与活塞销座、连杆小端衬套的配合关系，连杆轴颈与连杆大端轴瓦的配合关系都在模型中做了对应体现，能够直接用于装配工艺演示、机构运动仿真以及教学演示场景，帮助结构设计人员理解内燃机核心运动部件的工作逻辑与装配关系。
