工业用方形不锈钢储液罐体结构设计

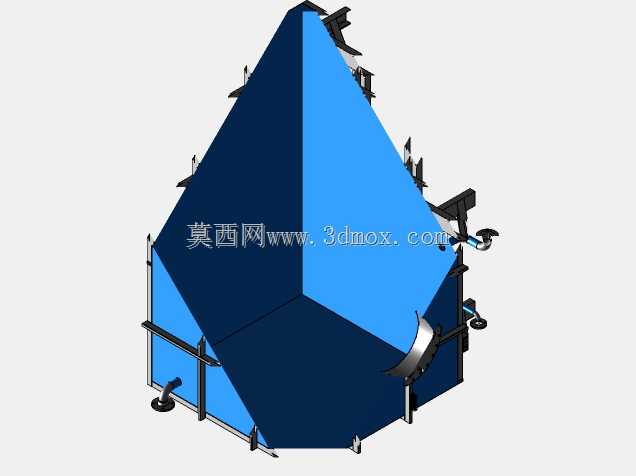

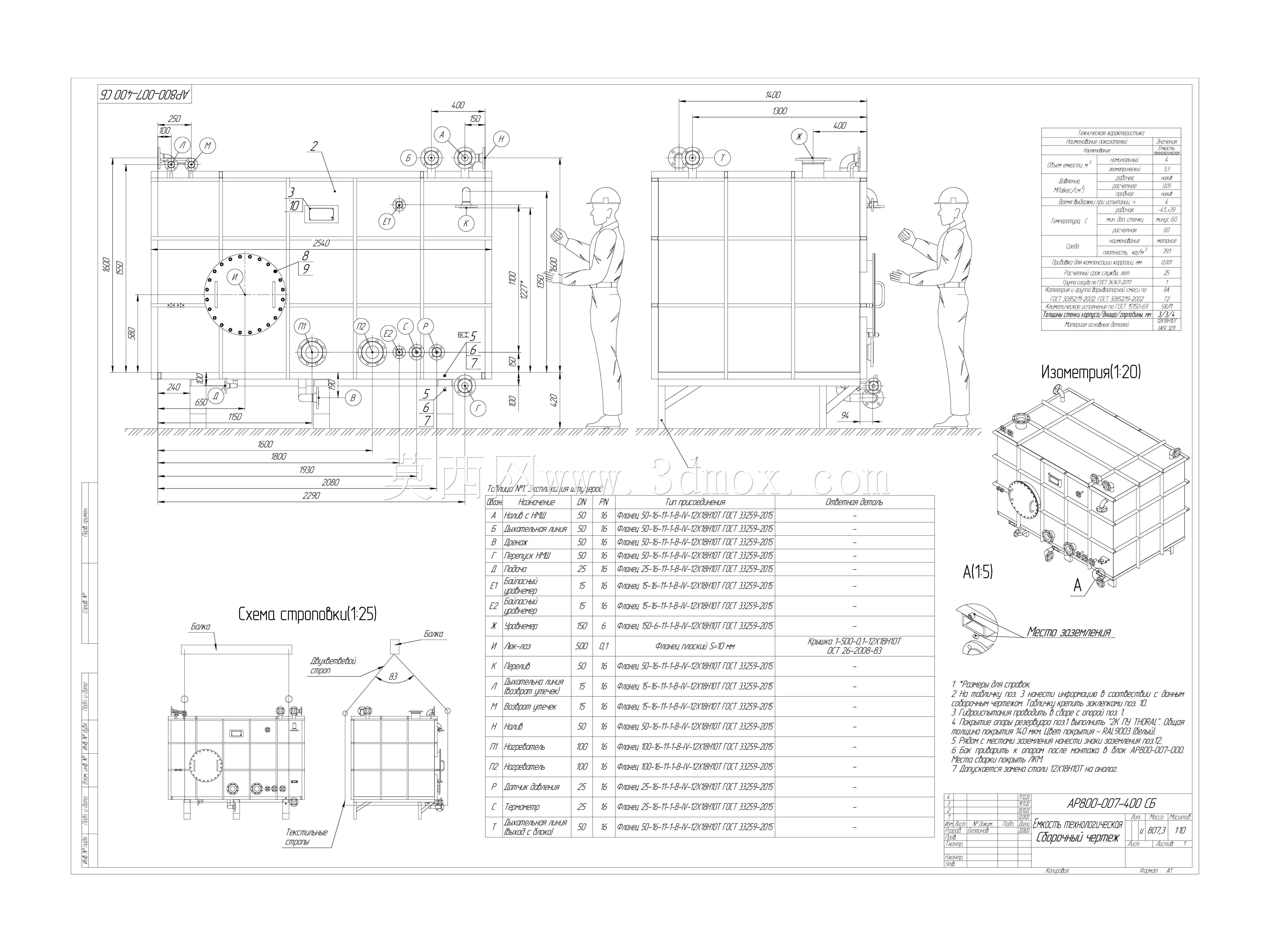

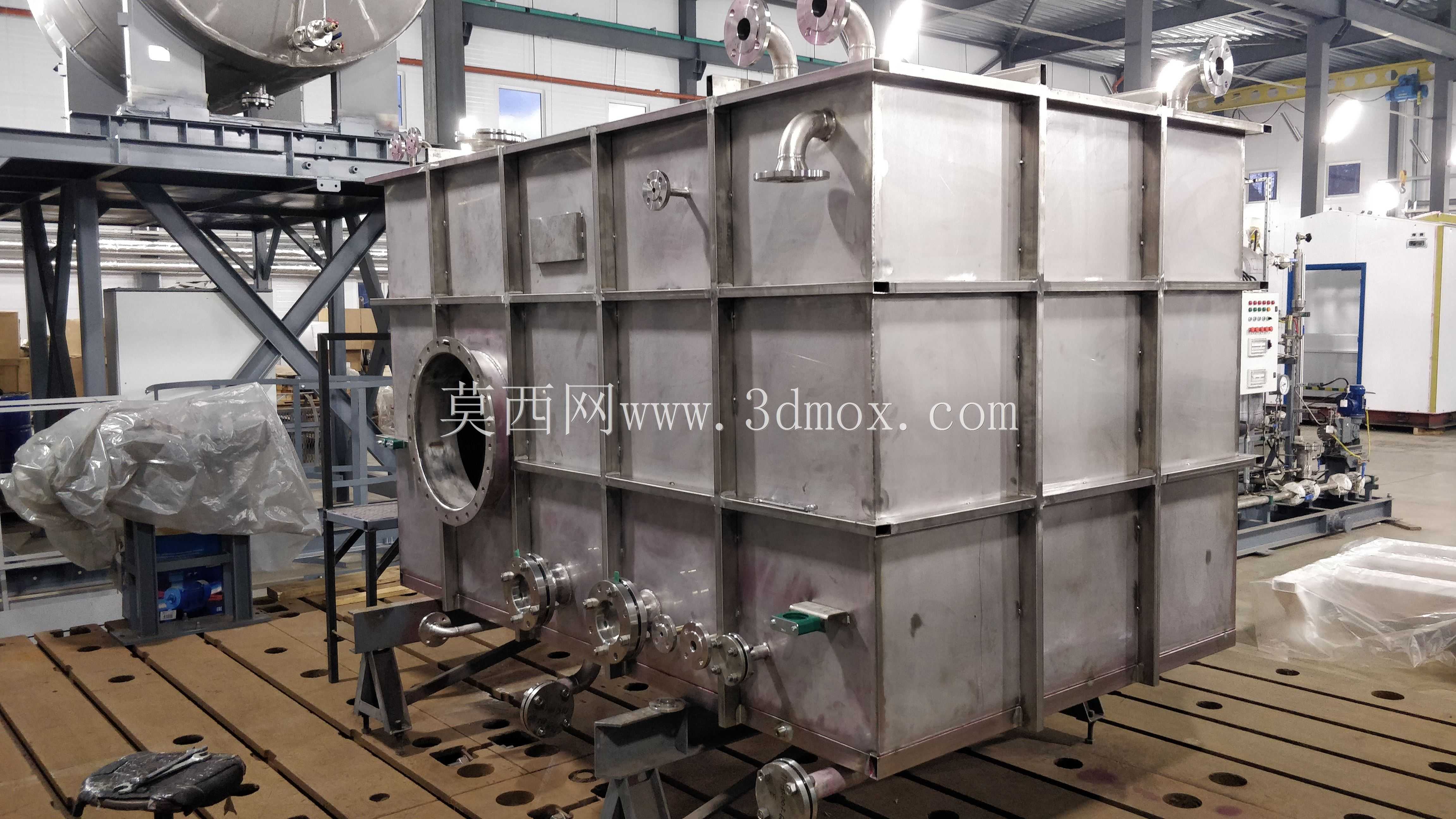

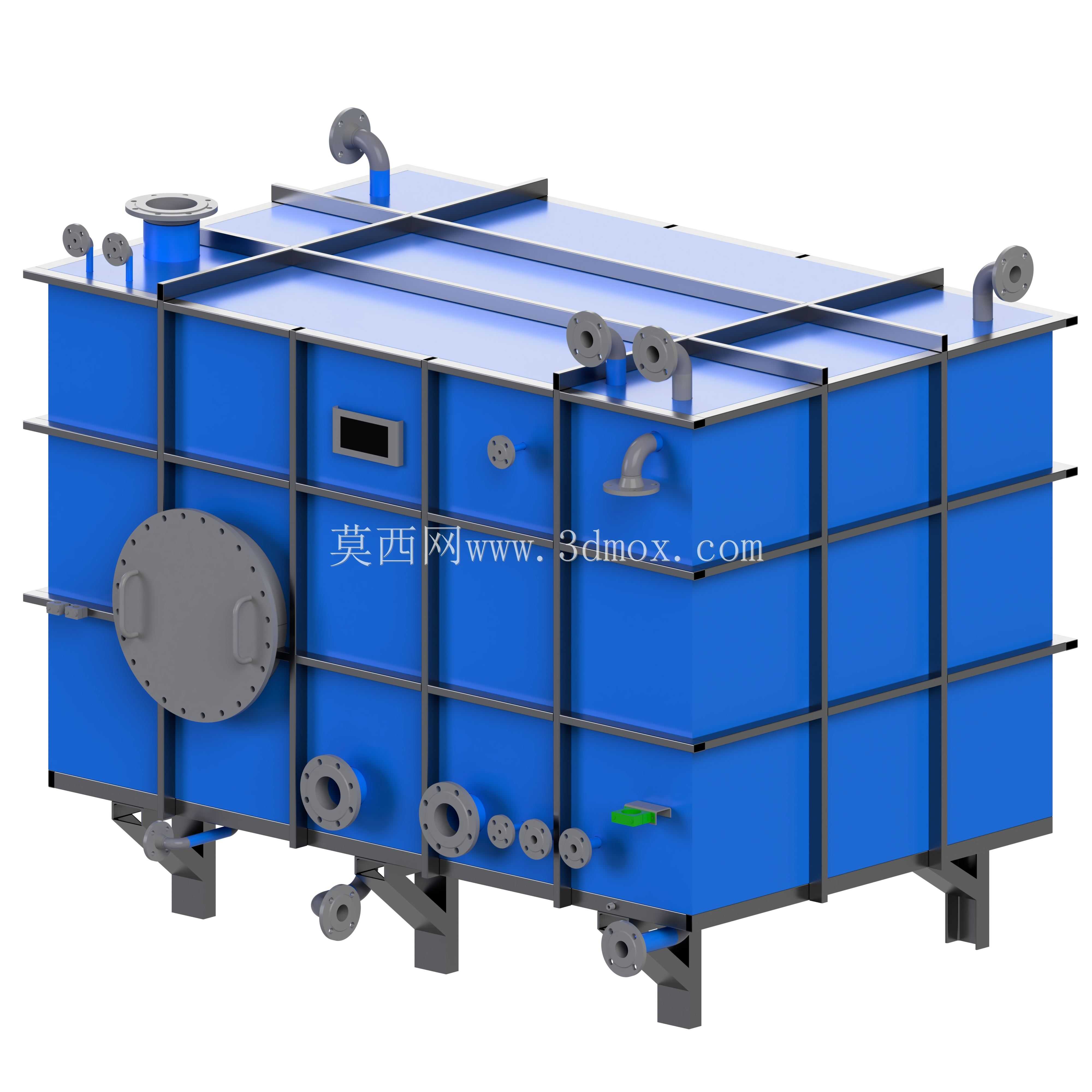

在化工物料中转、车间溶剂暂存、中小型生产工序的介质缓存场景中，方形储液容器的空间利用率远高于同容积立式圆罐，尤其适合厂房边角、设备夹层这类规整空间的布置需求，这款4立方容积的矩形储水（储液）罐正是针对这类场景做的结构优化设计。罐体主体采用不锈钢薄板拼接成型，外部通过方管做纵横双向的加强筋网格化排布，抵消内部介质静压力带来的壁板鼓胀变形，区别于圆形罐体依靠自身曲面分散应力的逻辑，方罐的平面壁板必须通过合理的加强筋间距设计，把壁板的挠度控制在允许范围内，避免长期承压出现焊缝开裂、壁板永久变形的问题。罐体顶部设置了不同通径的法兰接口，分别对应进液、排气、溢流、仪表安装的功能需求，侧面预留了大尺寸人孔结构，方便后期进入罐体内部做清洁、检修与焊缝探伤作业，底部排布的多个不同口径接口，分别对接出料、排污、液位检测、循环管路的连接需求，所有接口的法兰凸缘都做了加厚处理，避免管路连接时的附加力矩传递到罐体壁板造成局部应力集中。罐体底部的支撑脚采用型钢焊接成型，高度预留了底部管路安装、排污操作的操作空间，支撑脚与罐体底部的连接位置做了局部加强垫板，把罐体满载时的总重量均匀分散到支撑结构上，避免长期放置出现底部变形。设计过程中针对方管加强的排布密度做了多轮应力校核，既避免加强筋过少导致壁板刚度不足，也控制了整体的材料用量，不会出现过度设计带来的成本浪费。罐体侧壁预留的小型观察窗结构，可以直观看到内部介质的液位状态，配合外接的液位检测元件，能实现液位的双重确认，避免溢罐或者抽空的工况出现。所有外露的管口都做了统一的高度与朝向规划，方便现场管路的排布连接，减少现场安装时的管路弯折改造成本，整体外形的长宽高比例适配常规工业厂房的门洞尺寸，不需要做分体拆解就能完成整体进场吊装，安装边界预留了足够的检修操作空间，日常巡检时可以顺畅到达各个接口、人孔的操作位置，不会出现被周边设备遮挡无法操作的问题。
