H-4型气动控制空气阀结构设计

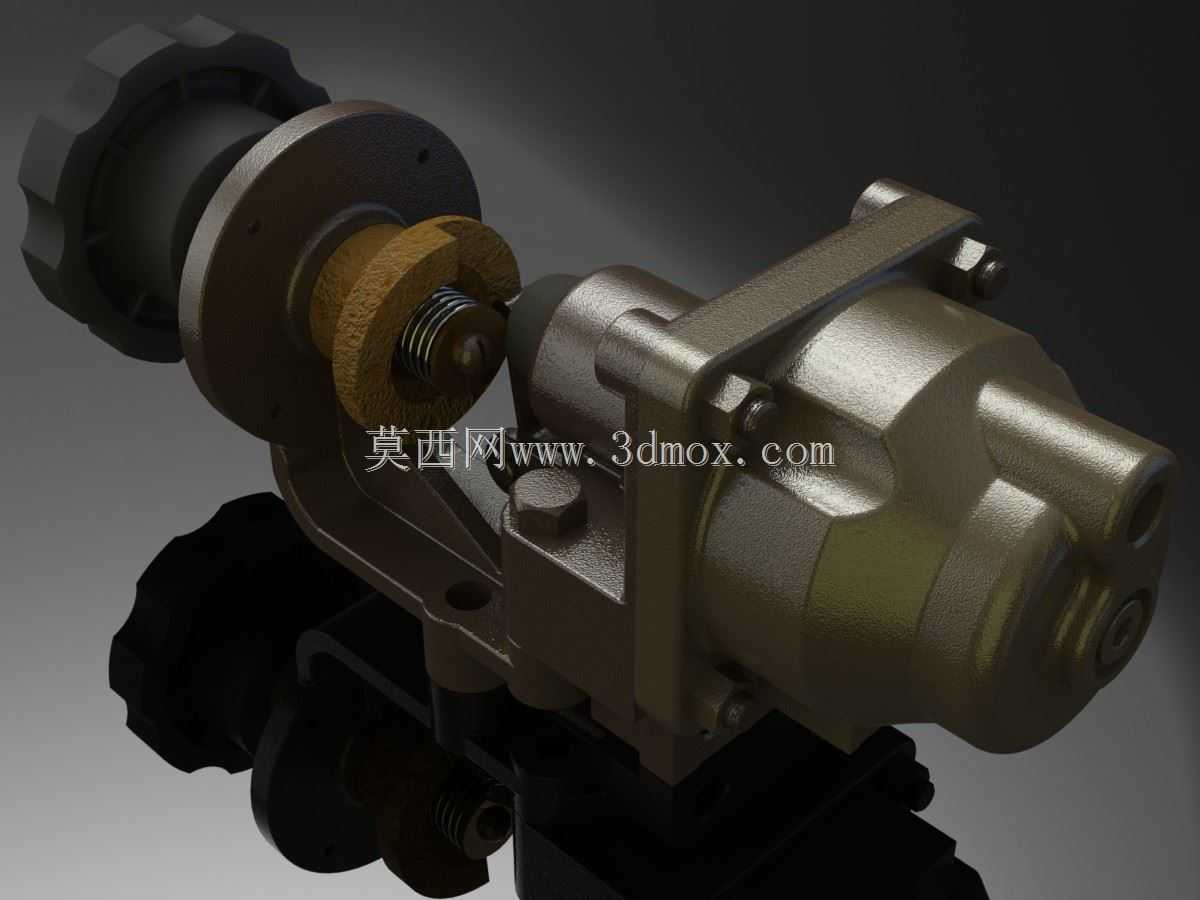

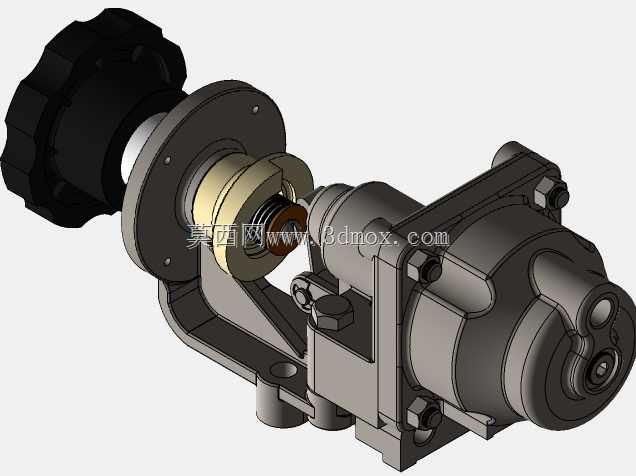

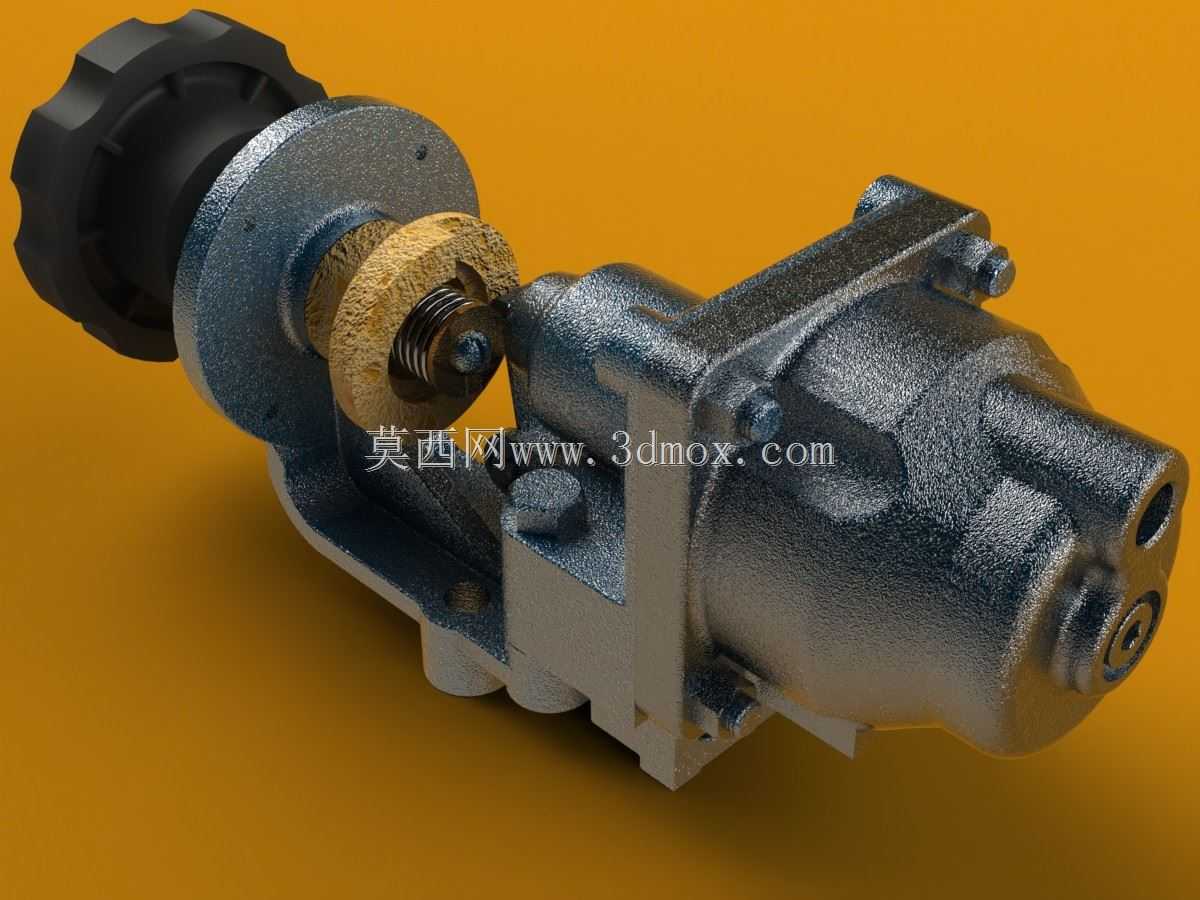

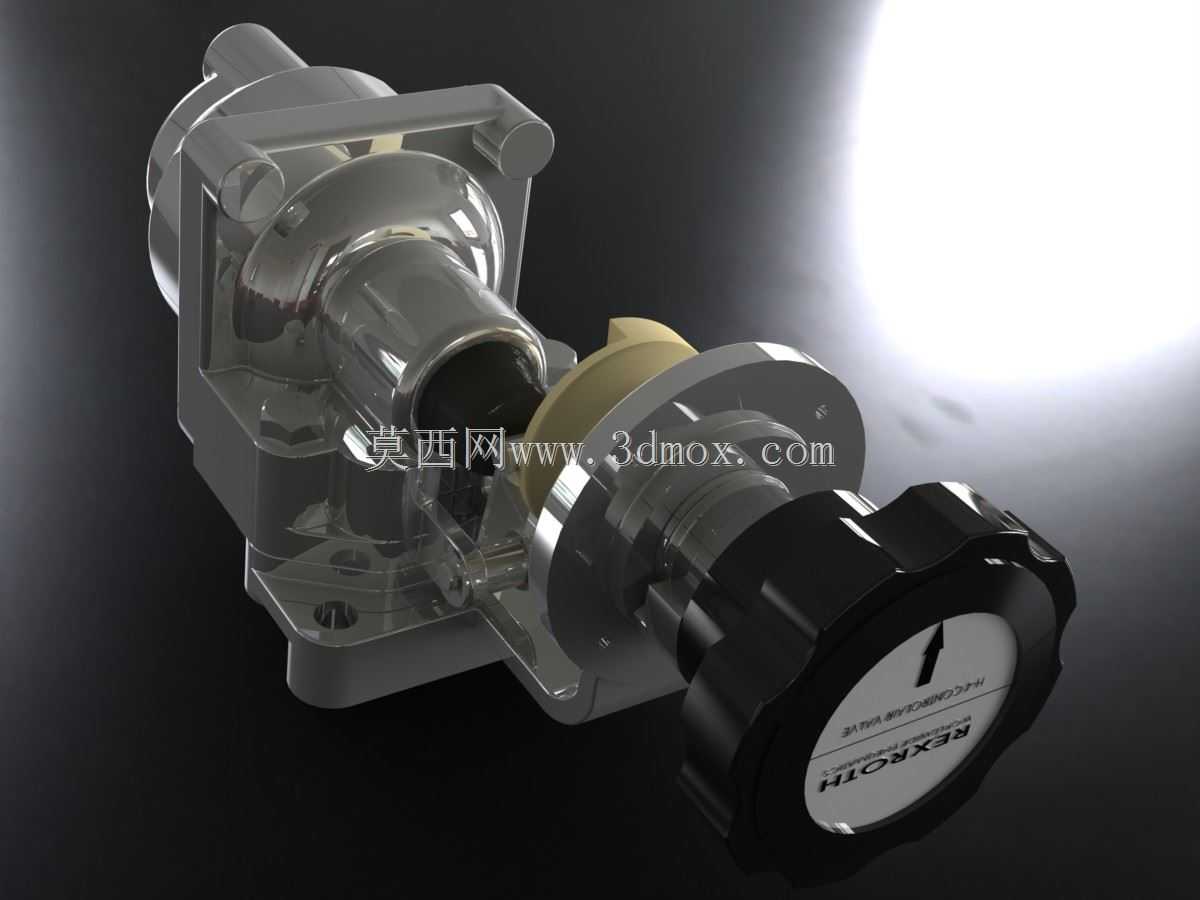

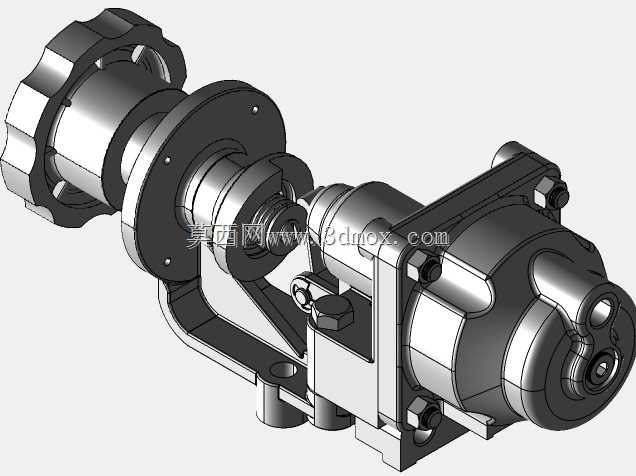

这款空气控制阀主要应用在工业气动控制系统的气路通断与压力调节环节，常见于生产线气动执行回路、车辆气制动支路、小型气动设备的气源分配单元中，承担气路换向、压力截断、过载泄压的核心作用，区别于普通通断阀，该款阀件带手动调节旋钮结构，可在系统失电或应急工况下完成手动操作，适配无自动控制信号的临时调试场景。从结构设计来看，阀体采用分体式装配思路，主体阀腔为一体式铸造成型的流道结构，减少了拼接密封面的数量，能有效降低高压气路下的泄漏风险；端部的手轮采用防滑棱边结构，操作时无需额外工具即可完成旋钮的旋转调节，手轮与阀杆之间设置了耐磨衬套，长期旋转操作不会出现阀杆偏磨的问题。阀杆与密封座之间采用软硬复合密封结构，硬密封面承担高压气流的冲蚀磨损，软密封层保证闭合状态下的零泄漏，能适配含少量冷凝水、微小杂质的常规压缩空气介质，无需在前端额外加装高精度过滤器即可稳定工作。安装边界上，阀体侧面设置了两个带安装孔的固定支脚，支脚的安装孔距适配常规气动阀组的安装板标准间距，可直接固定在现有气动控制柜的安装梁上，不需要重新打孔改造；阀体的进出气接口采用同轴布局，接口中心高度与同规格常规气阀保持一致，替换旧阀时无需改动原有气路管线的走向，能直接完成替换安装。设计过程中针对阀体内的流道做了圆弧过渡处理，避免直角流道造成的气流压损，在额定工作压力下，气路通过阀件的压力损失控制在5%以内，不会影响后端气动执行元件的出力稳定性。阀杆的行程做了机械限位设计，旋钮旋转到全开或全闭位置时会有明显的档位触感，操作人员无需观察阀位指示即可判断当前的阀门开闭状态，适配车间嘈杂、视线不佳的操作场景。内部的弹簧复位组件采用对称布置结构，阀杆动作时受力均匀，不会出现单侧卡滞的问题，长期频繁动作下的复位精度保持稳定，不会出现阀位偏移导致的气路内漏。
