卧式ASME标准VIII类承压储存罐体结构

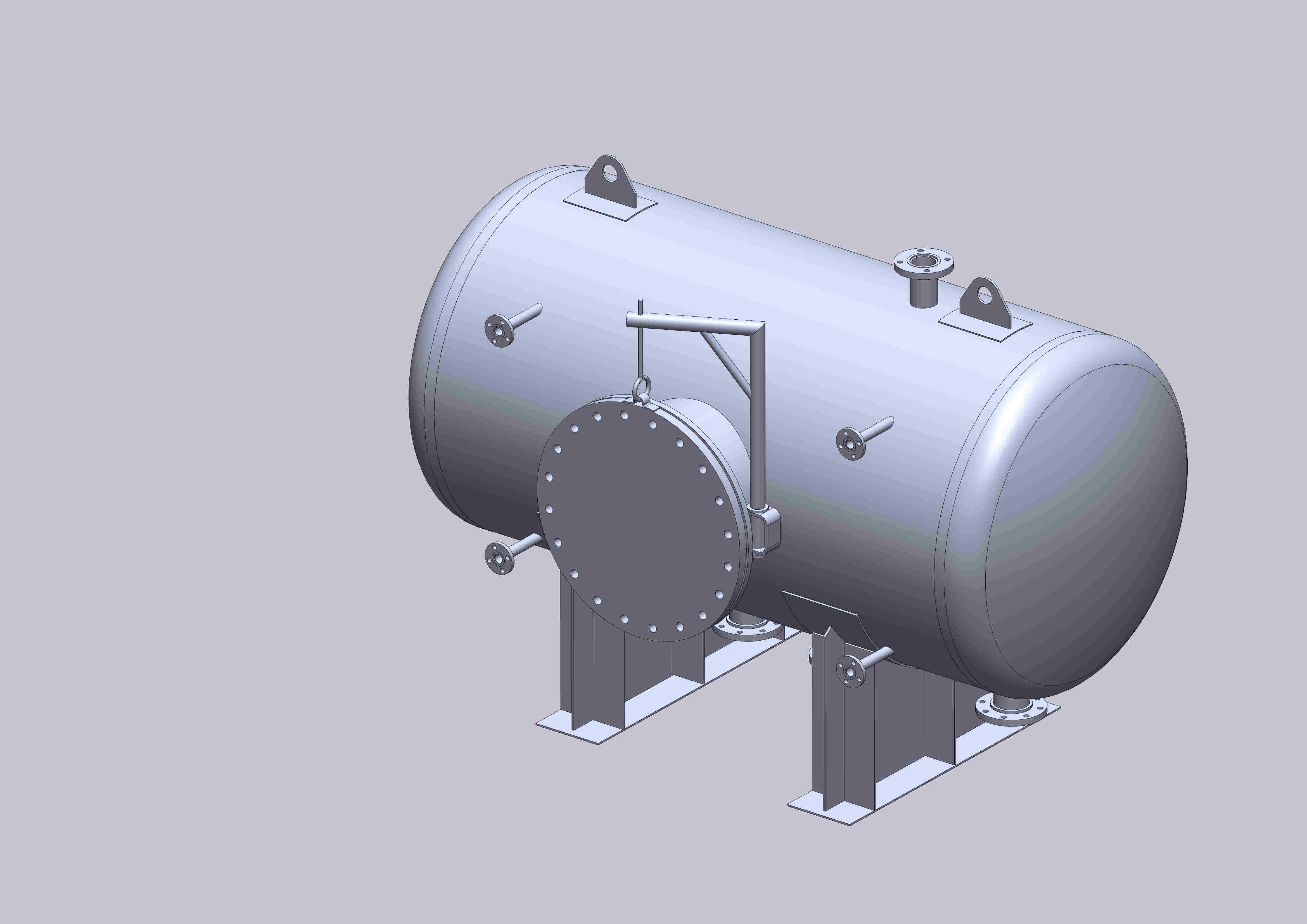

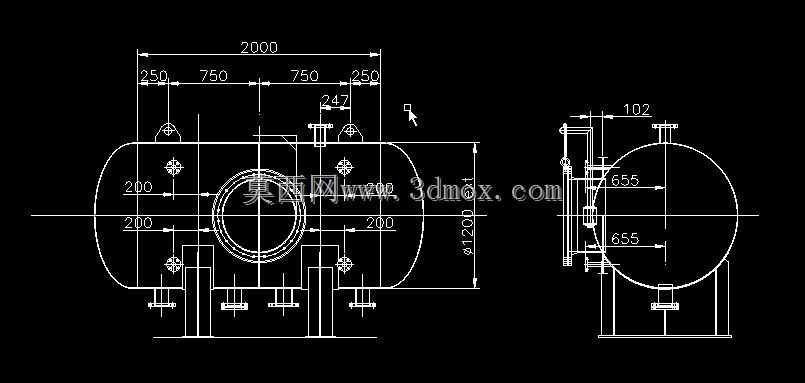

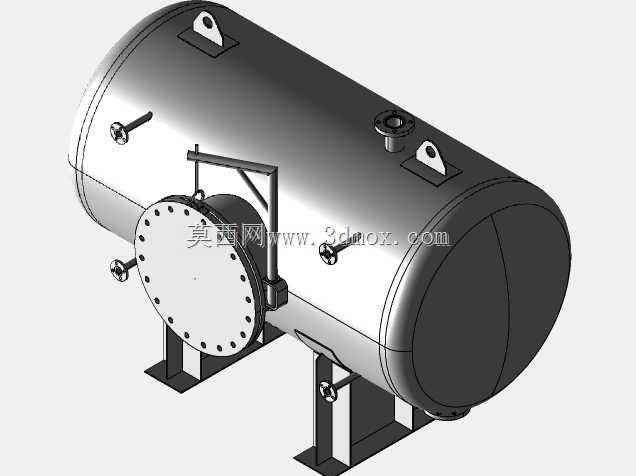

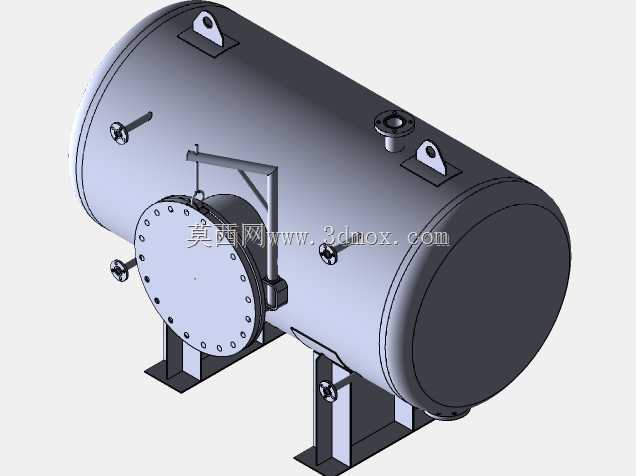

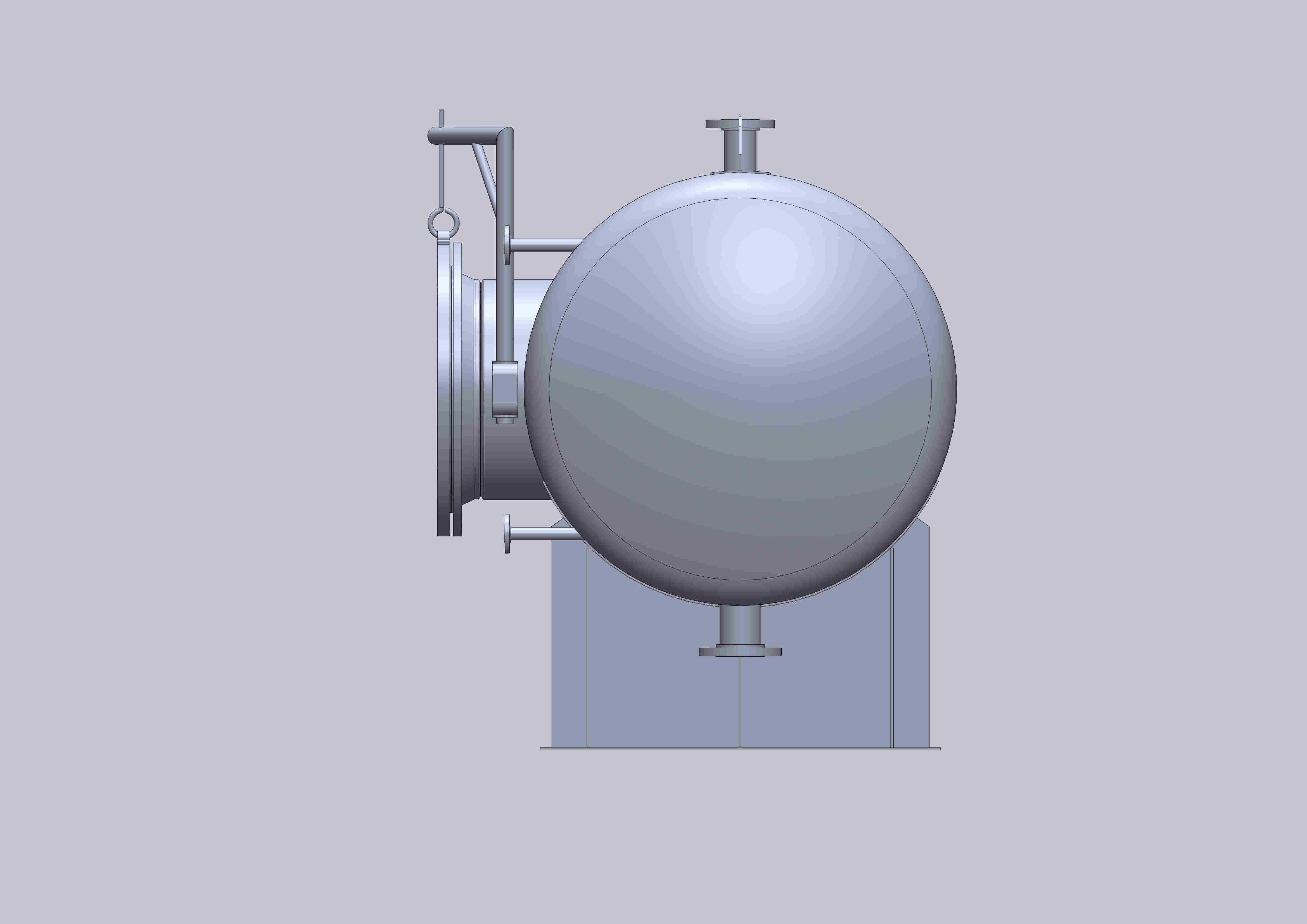

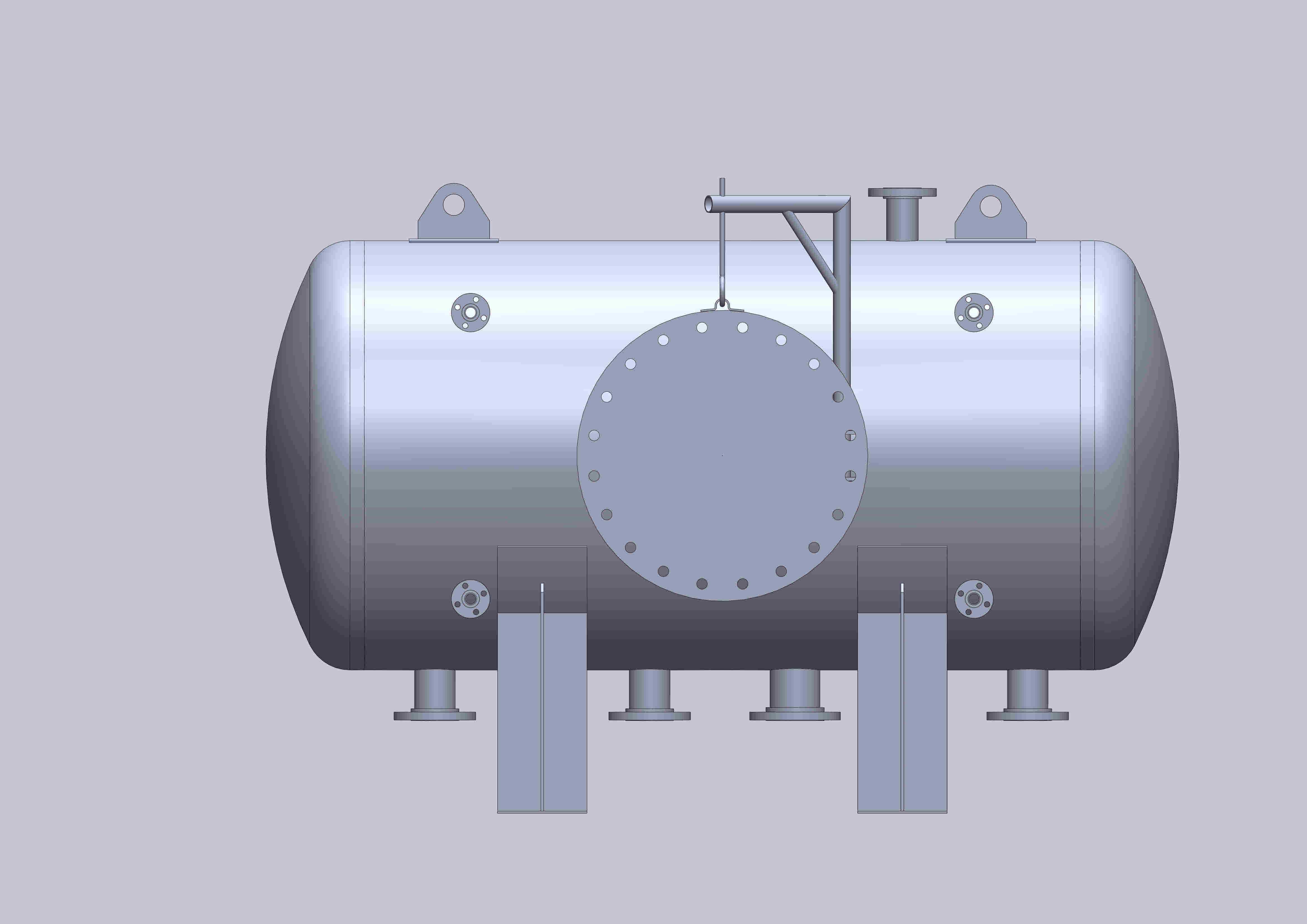

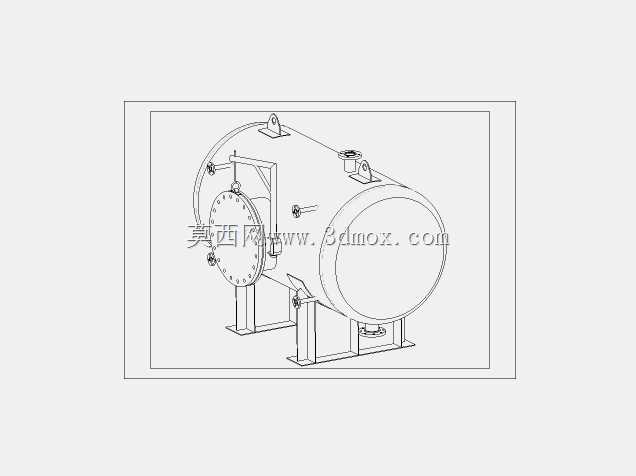

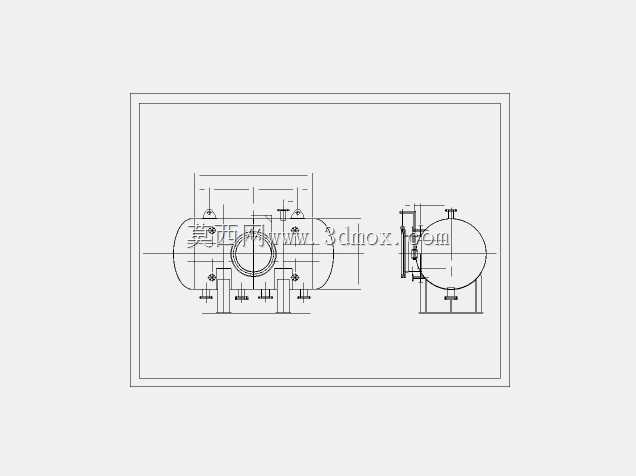

该卧式承压罐体主要应用于石油炼化、化工生产、食品加工、制药提纯等工业场景中，用来完成带压流体介质的储存、缓冲、气液分离等工艺环节，可适配饱和蒸汽、压缩气体、液态化工原料、工艺冷凝水等多种介质的承压工况，是流程工业生产管线中核心的静设备单元。设备采用卧式布置结构，相比立式同容积罐体，具备更低的安装重心，更适配厂房层高受限的安装场景，同时卧式结构能让内部介质的液位波动更平缓，在进出料流量不稳定的工况下可起到极佳的工艺缓冲作用，降低介质冲击对上下游管线、配套仪表的损伤。罐体主体采用等直径圆筒形承压壳体设计，两端采用标准椭圆形封头结构，这种封头形式的应力分布均匀，在同等承压等级下可有效降低壳体壁厚，减少设备整体自重与材料成本。罐体一端设置大直径快开式人孔结构，人孔采用周向均布的螺栓紧固件实现密封压紧，既可以满足设备定期检修时人员进出罐体内部的需求，也方便运维人员清理罐内积存的杂质、更换内部附属构件。罐体顶部设置两个带加强筋的板式吊耳，可满足设备整体吊装转运的受力需求，吊耳位置经过重心校核，吊装过程中可保持罐体水平姿态，避免吊装倾斜带来的结构变形风险；顶部同时设置小直径工艺接管，可用来安装压力表、安全阀、放空阀等安全附件，实时监测罐内压力状态，超压工况下可自动泄放保障设备运行安全。罐体侧面分布多个不同口径的侧向接管，可分别作为介质进料口、出料口、液位计接口、取样口使用，接管与壳体连接位置均做了补强结构设计，避免开孔位置的应力集中带来的承压隐患。罐体底部采用两个对称布置的鞍式支座作为支撑结构，支座与罐体接触位置设置弧形贴合面，可均匀传递罐体自重与内部介质的总载荷，支座底板预留地脚螺栓安装孔，可直接与混凝土基础完成固定，安装时需注意预留罐体热胀冷缩的位移余量，其中一个支座设置为滑动支座形式，抵消设备运行过程中温度变化带来的热应力，避免结构焊缝被拉裂。设计过程中严格遵循ASME VIII卷的承压设备设计规范，对壳体壁厚、焊缝系数、开孔补强、支座载荷都做了完整的校核计算，所有密封面的加工精度、紧固件的强度等级都匹配对应设计压力等级的密封要求，可保障设备在额定工况下长期稳定无泄漏运行。
