卧式带支座法兰接口压力容器罐体结构

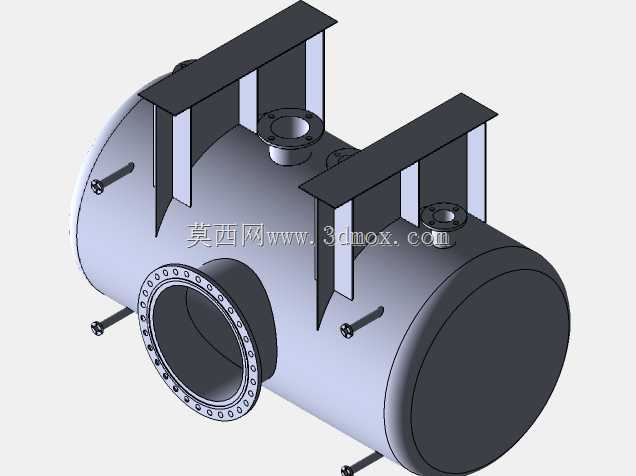

该卧式承压罐体结构，主要面向化工流体输送、工艺介质缓冲、蒸汽系统稳压等工业场景，在石油炼化、集中供热、轻工制药的工艺管线中，这类罐体常作为气液分离节点、稳压缓冲单元或是多支路介质的汇流分配装置使用，可承载带压气体、蒸汽或是低粘度流体介质，适配多数常规工业承压工况的使用需求。从结构设计逻辑来看，整体采用卧式圆筒形承压壳体，筒体一端采用标准椭圆封头做承压封闭，相比平封头结构可有效降低端部应力集中系数，减少厚板材料的使用量，在同等承压等级下控制整体设备重量。筒体侧面设置大口径带颈对焊法兰接口，作为主介质的进出通道，法兰端面预留均匀分布的螺栓孔位，可与管线侧配对法兰通过螺栓紧固实现密封连接，法兰颈部做圆弧过渡处理，避免接口位置的应力突变。筒体顶部设置两个小口径法兰接口，可用于安装压力表、安全阀、排空阀或是支路管线，满足压力监测、安全泄放、辅助管路接驳的功能需求。筒体上焊接的两组鞍式支座，是卧式罐体的核心承载结构，支座立板与筒体采用全周角焊缝连接，支座顶部设置弧形托板与筒体外壁完全贴合，保证承载应力均匀分散到筒体壁面，避免局部应力过大造成筒体变形；支座上部的水平安装板预留安装孔位，可通过地脚螺栓与设备基础或是钢架平台固定，安装时需保证两组支座的水平度偏差控制在工程允许范围内，避免运行过程中出现附加应力。建模过程中对各焊接位置做了贴合实际焊接工艺的结构处理，法兰螺栓孔、支座安装孔的位置度均按照常规工程公差要求做了定位，筒体壁厚、封头壁厚的取值参考常规中低压容器的设计规范，各接口的法兰尺寸匹配通用管路标准，可直接用于同类型罐体的结构方案选型参考，也可作为管线布置三维建模的占位设备模型，帮助设计人员提前核对设备安装空间、管线接驳位置是否存在干涉，提前规避现场安装阶段的管线碰撞问题。这类罐体在现场安装时，需要预留足够的侧向操作空间，用于法兰螺栓的紧固、日常阀门操作以及定期的密封面检查，支座安装位置需要匹配基础的承重设计，保证设备运行过程中的稳定性。
