商用空气源热泵加热机组结构设计

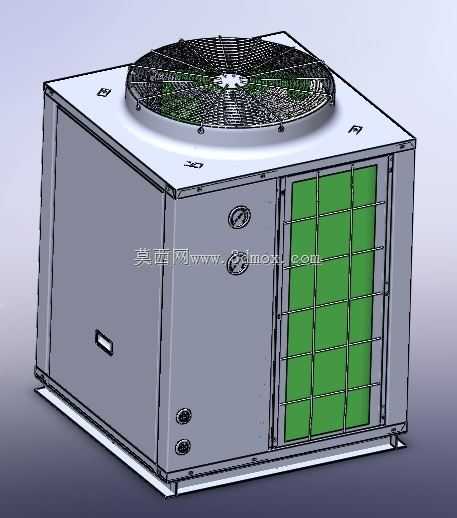

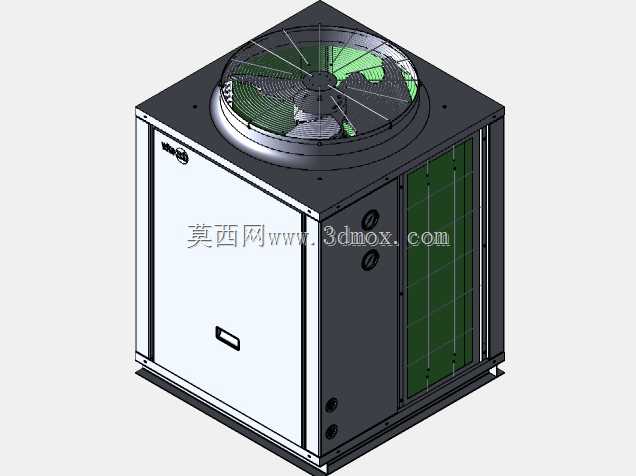

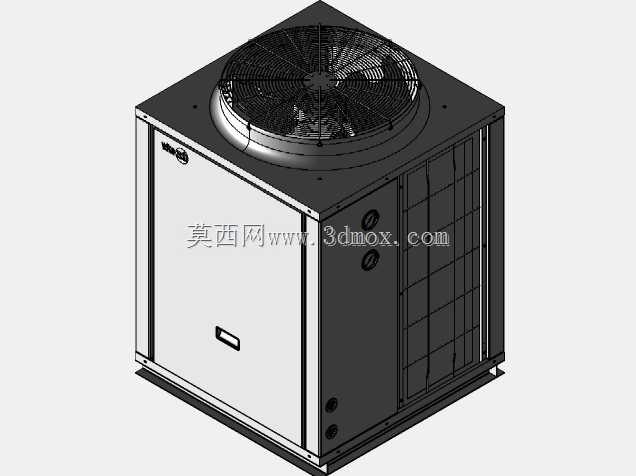

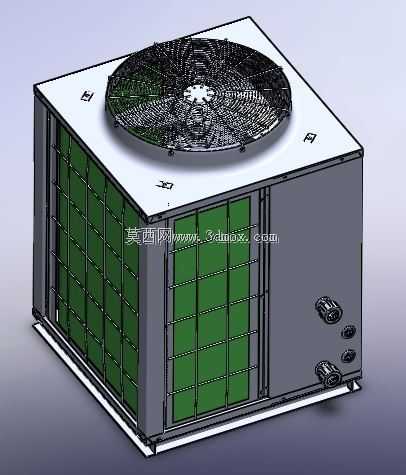

这款顶出风式空气源加热机组，主要面向商用集中供热场景设计，可覆盖中小型宾馆、学校宿舍、独栋商业体的生活热水供应需求，也可作为小型建筑采暖系统的室外热源端使用，适配不同气候区的常规供热工况，在环境温度-7℃到43℃区间均可稳定运行，无需额外设置专用机房，可直接露天安装在建筑屋面、室外设备平台等开阔区域。从结构设计逻辑来看，机组采用立方箱体式框架承载结构，底部设置一体化冲压成型的安装底座，底座预留标准地脚安装孔位，安装时可直接通过膨胀螺栓与混凝土基础固定，底座与箱体框架之间设置橡胶减震垫，可抵消风机运行、压缩机工作产生的振动传递，避免运行振动传导至建筑结构产生低频噪音。箱体侧面采用模块化钣金面板拼接设计，其中一侧为蒸发器防护格栅，格栅内侧布置亲水铝箔翅片式蒸发器，绿色的防护网既可以阻挡大体积杂物、落叶附着在蒸发器翅片表面，又不会阻挡进风气流，降低风阻损耗；相邻侧面预留压力表、检修阀的外露安装位，日常运维时无需拆解整体面板，即可直接读取系统高低压参数，完成冷媒加注、系统检修等操作，面板上预留的小型穿线孔位，可方便外接温度传感器、控制线缆的布设。机组顶部为轴流风机安装位，采用顶出风的气流组织形式，风机外侧设置金属防护网罩，避免异物落入风机叶轮造成设备损坏，这种顶出风设计可以让换热后的热气流直接向上排出，不会在机组周边形成气流短路，保证蒸发器进风侧的空气温度接近环境实际温度，提升换热效率。从安装边界来看，机组安装时需要在进风侧预留不小于800mm的检修与进风空间，出风侧上方无遮挡物的净空高度不小于2000mm，避免排风受阻影响换热效果，相邻同类型机组并排安装时，机组间距需控制在1200mm以上，防止进风气流相互干扰。内部结构布局上，压缩机、气液分离器、储液罐、板式换热器等核心部件均布置在箱体内部的隔音仓内，仓壁贴附阻燃隔音棉，可降低压缩机运行的噪音向外传递，冷媒管路采用折弯成型的紫铜管连接，管路之间设置减震管卡，避免设备运行时管路产生共振磨损，电气控制部分单独布置在箱体角落的防水电控仓内，仓体防护等级达到IPX4，可应对露天安装时的雨水喷淋、潮气侵入问题，保障电气元件运行稳定性。
