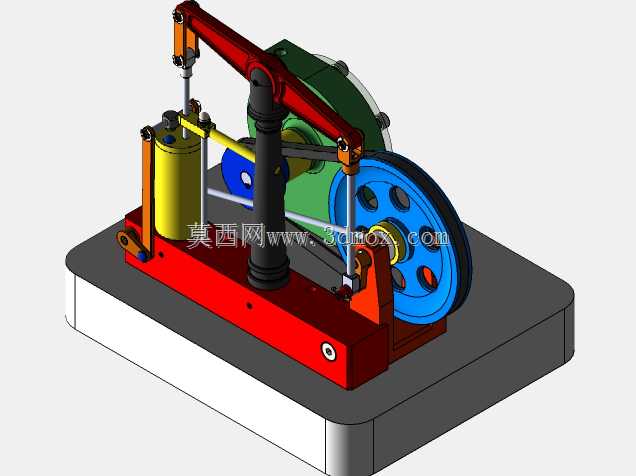

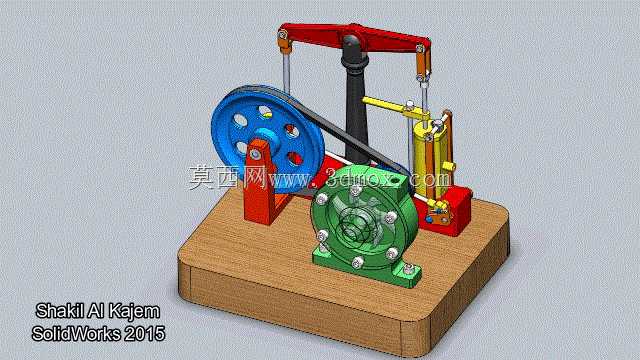

这套往复式蒸汽机结构总成，主要面向职业院校机械原理教学、科普展品制作以及复古动力装置复刻场景使用，可直观展示外燃式热机将蒸汽热能转化为旋转机械能的完整工作流程，帮助学习者理解曲柄连杆传动、配气正时、飞轮储能等核心机械原理，也可作为小型蒸汽动力装置的结构验证原型，用于低功率动力输出场景的原理性测试。整套装置采用台式集成布局，所有功能部件均安装在矩形实木基座上，基座边缘做圆角过渡处理，既避免尖锐棱角造成磕碰，也为各部件提供稳定的安装基准，安装时只需将基座水平固定在操作台或展示台面上即可，无需额外搭建复杂安装支架，整体外廓尺寸适配常规教学展示台的摆放空间，不会占用过多操作区域。动力输出端采用大直径带轮搭配三角带的传动结构，带轮轮辐做镂空减重设计，既降低旋转惯量波动，也方便使用者观察轮系的传动状态；与带轮同轴安装的绿色飞轮组件通过周向均布的螺栓紧固，厚重的轮体可储存旋转动能，抵消活塞往复运动带来的转速波动，保证输出轴运转平稳，飞轮端盖的密封结构可避免内部润滑脂溢出，维持长期演示的整洁性。上部的横梁式摇臂机构通过立式支架固定在基座上，摇臂两端分别连接活塞推杆与配气阀推杆，配气阀组件采用立式缸体布局，黄色的缸体结构清晰区分配气腔与做功腔，可直观展示蒸汽进排气的时序控制逻辑，活塞的往复直线运动通过摇臂转化为摆角运动，再经曲柄结构传递到输出轴，整套传动链路的运动关系完全外露，没有多余的装饰性外壳遮挡，方便学习者观察每个部件的运动轨迹与配合关系。设计过程中优先保证运动干涉校验的准确性，所有铰接点的销轴与衬套配合间隙控制在合理范围，既避免运动卡滞，也不会因间隙过大产生明显的传动冲击；各部件的色彩区分并非随意设置，而是按照功能模块做差异化配色，动力缸、传动轮、支架、基座分别采用不同的识别色，方便教学过程中快速指代对应部件，降低原理讲解的认知门槛。整套结构没有冗余的功能设计，所有部件都服务于蒸汽机工作原理的展示与动力传递，各运动副的安装位置都预留了足够的操作空间，后期维护时可直接拆卸对应部件的紧固螺栓完成检修，无需拆解整个总成，适配教学场景下频繁拆装演示的使用需求。
