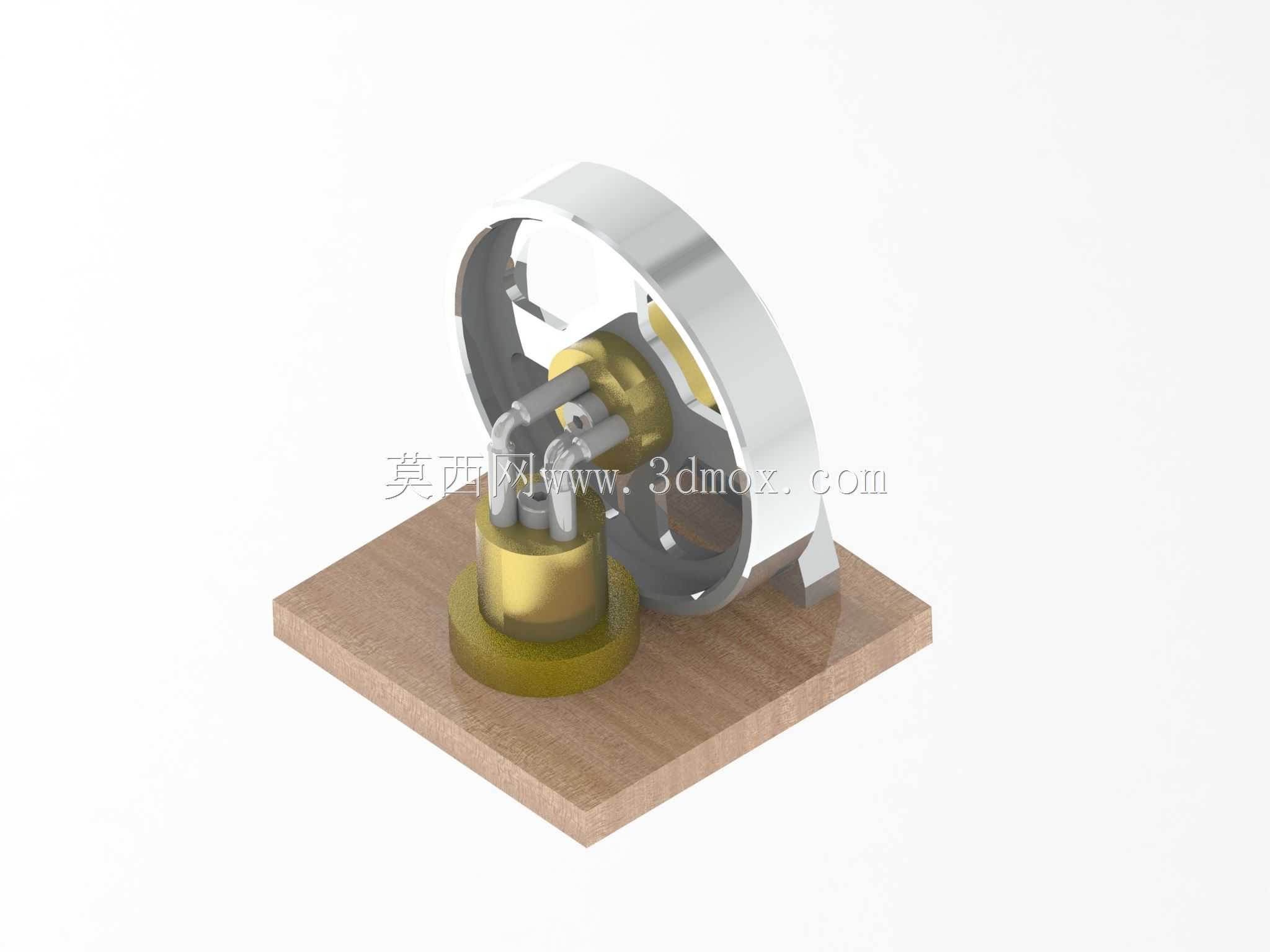

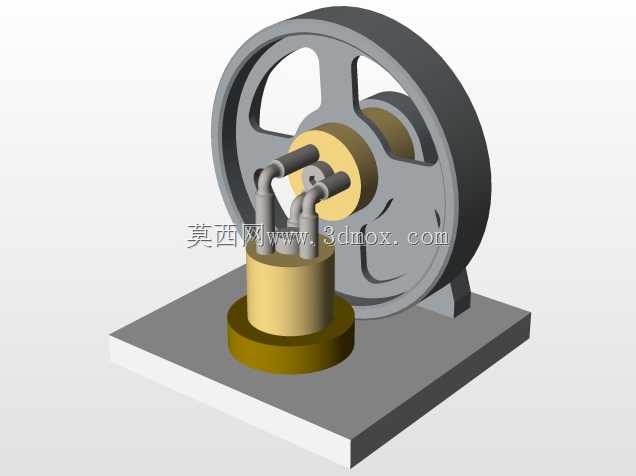

简易弯头结构动力装置三维数模

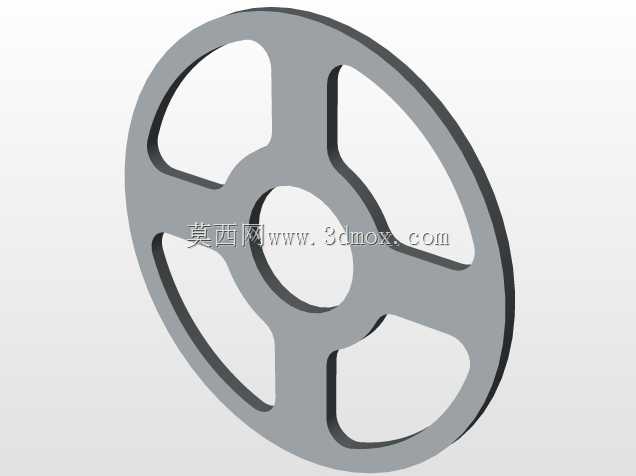

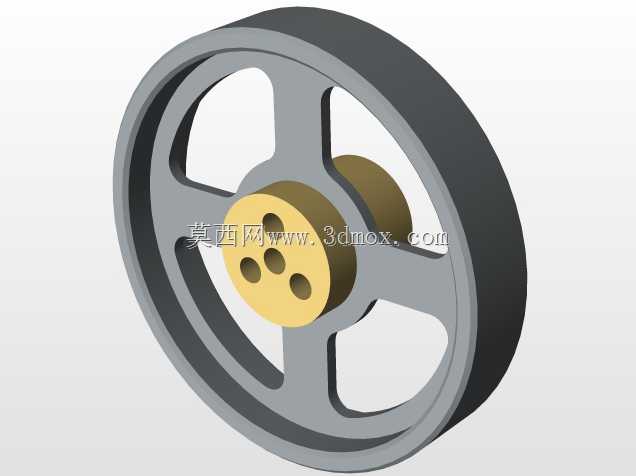

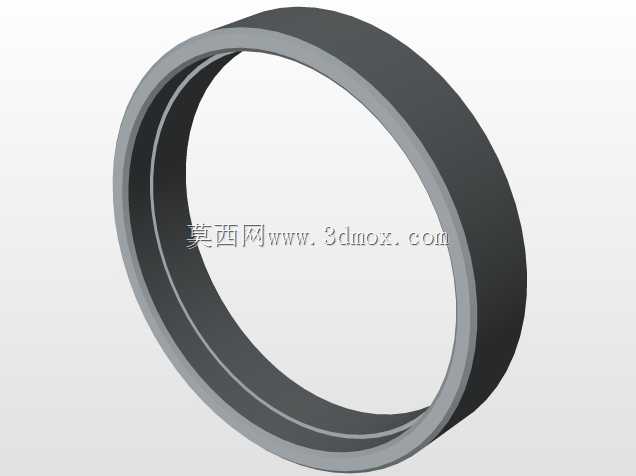

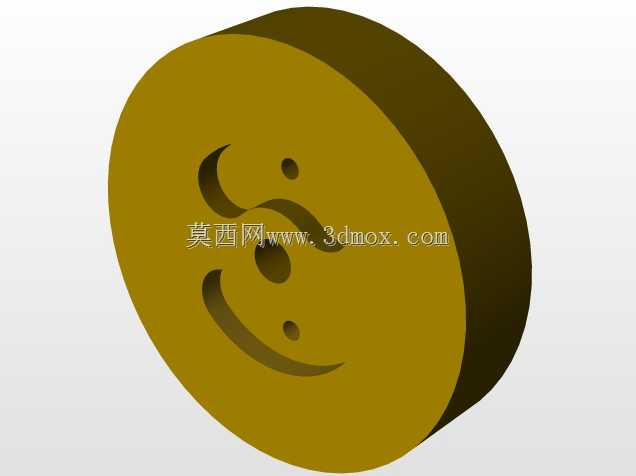

这套弯头结构的动力装置，常被用于小型教学演示台架、微型动力试验场景，也可作为科普展品的核心动力演示单元，帮助从业者直观理解特殊缸体布局内燃机的做功逻辑。不同于常规直列、V型布局的动力单元，该装置采用弯头式缸体转向设计，将气缸轴线与输出轴的布置角度做了偏移适配，能在狭小的安装空间内完成动力转换，适配对安装径向尺寸有严格限制的小型设备搭载需求。从结构设计逻辑来看，建模时优先还原了活塞组件与弯头气道的配合关系，活塞在缸套内做往复直线运动时，通过特殊角度的连杆将动力传递给侧置的曲柄飞轮组，整套运动副的配合间隙按照常规小排量动力装置的公差要求做了预留，避免运动过程中出现干涉卡滞。装置底部设置了一体化安装底座，底座上预留了四个对称的安装定位孔，可直接通过螺栓固定在试验台架或者设备安装面上，安装边界的长宽尺寸控制在紧凑范围内，不需要额外预留过大的装配操作空间，飞轮侧的外轮廓做了圆弧防护设计，避免运转过程中运动部件外露带来的安全隐患。功能层面，这套装置完整还原了进气、压缩、做功、排气四个冲程的运动逻辑，弯头结构的气道设计能缩短进排气路径，在小尺寸缸体上提升进排气效率，适合用于验证特殊缸体布局的动力传递效率，也可作为机械原理教学的具象演示载体。建模过程中对各部件的装配层级做了清晰划分，气缸、活塞、连杆、曲柄、飞轮、安装底座都为独立可编辑的零件体，方便设计人员根据实际需求调整缸径、冲程长度、飞轮配重等参数，适配不同的动力输出需求。在实际选型参考时，可根据搭载场景的空间限制调整弯头的转向角度，调整连杆的铰接点位置来改变活塞的行程，进而调整整套装置的输出扭矩与转速特性，安装底座的孔位也可根据实际安装面的固定点位置做对应调整，不需要大幅改动主体结构就能适配不同的安装场景。
