定制化实验室制冷系统集成装置

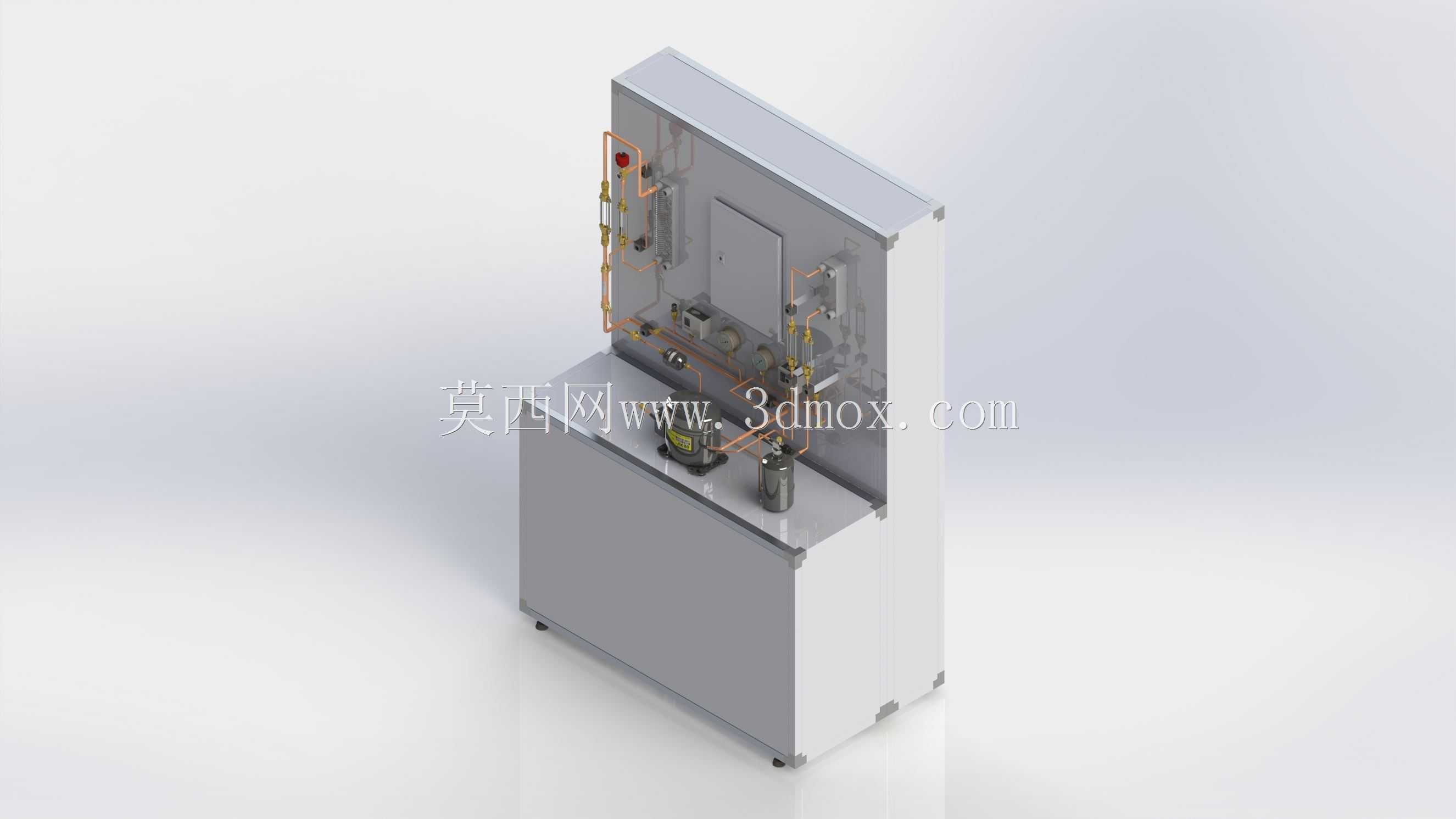

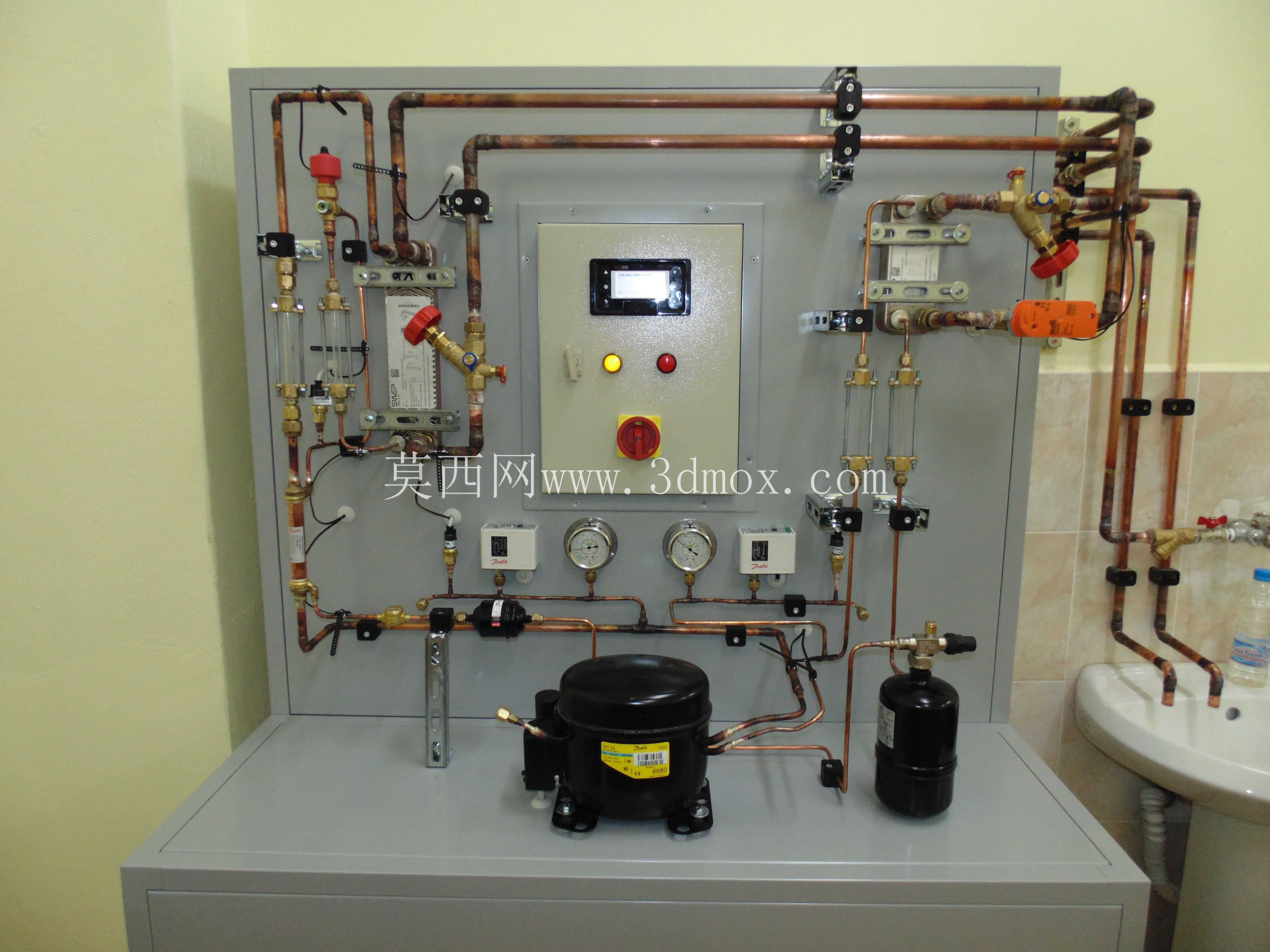

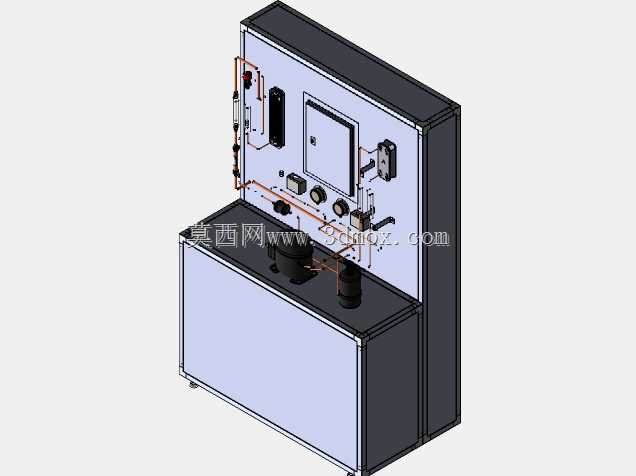

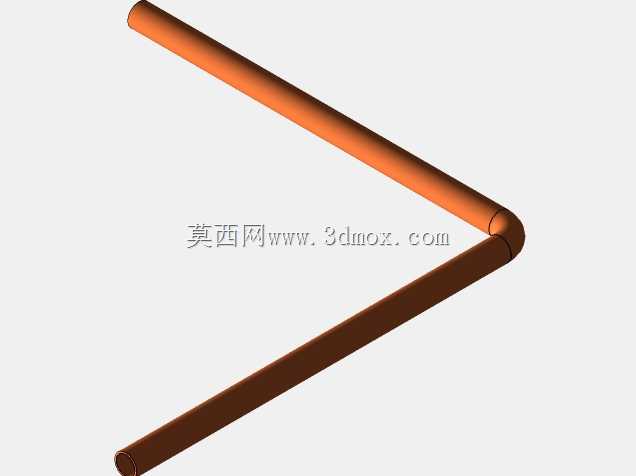

这套集成装置主要面向高校化工实验室、企业研发中心的小试实验场景搭建，用来为各类需要精准控温的反应实验提供稳定冷源输出，同时整合了流体管路、控制元件的安装布局，避免实验台零散布管带来的操作干扰与安全隐患。设计阶段优先考虑了实验操作的人机交互合理性，下部柜体采用落地式结构，预留了制冷核心机组、储液容器的安装空间，柜体底部配置可调脚杯，可适配实验室不同平整度的地面，安装时无需额外做地面预埋处理，整体占地宽度控制在0.8米、深度0.6米、高度1.8米范围内，可直接贴靠实验室墙面放置，不会占用过多实验台操作空间。上部立面采用半透明防护面板设计，既可以清晰观察内部管路、阀件的运行状态，也能避免实验过程中管路误碰导致的介质泄漏风险，内部管路走线路径沿立面框架排布，铜质管路的折弯半径统一按照管路通径的3倍设置，减少冷媒流动的阻力损失，阀件安装位置全部对应操作高度区间，实验人员站立状态下即可完成阀门开度调节、压力观测等操作。装置的功能分区做了明确划分，下部柜体为动力与储液区，放置制冷压缩机、气液分离器、循环泵等核心动力部件，柜体侧面预留通风散热格栅，保证机组运行时的热量可及时散出，避免柜内温度过高影响元件寿命；上部操作区集成了压力表、流量调节阀、快速接头等元件，可快速对接不同的实验反应装置，实现冷量的按需输送。设计时还考虑了后期维护的便利性，上部面板采用快拆式固定结构，无需完全拆解柜体即可完成内部管路检漏、元件更换等维护操作，柜体下部预留了检修门，日常清理冷凝器、更换滤芯时可直接打开检修门操作，无需挪动整体装置。管路连接位置全部预留了密封检测工艺口，组装完成后可直接做保压测试，减少现场安装的调试工作量，整体结构兼顾了实验场景的实用性、操作安全性与维护便捷性，可直接作为小型实验室制冷循环单元的标准化集成方案参考。
