城镇厂区水处理工艺设施整体布局结构

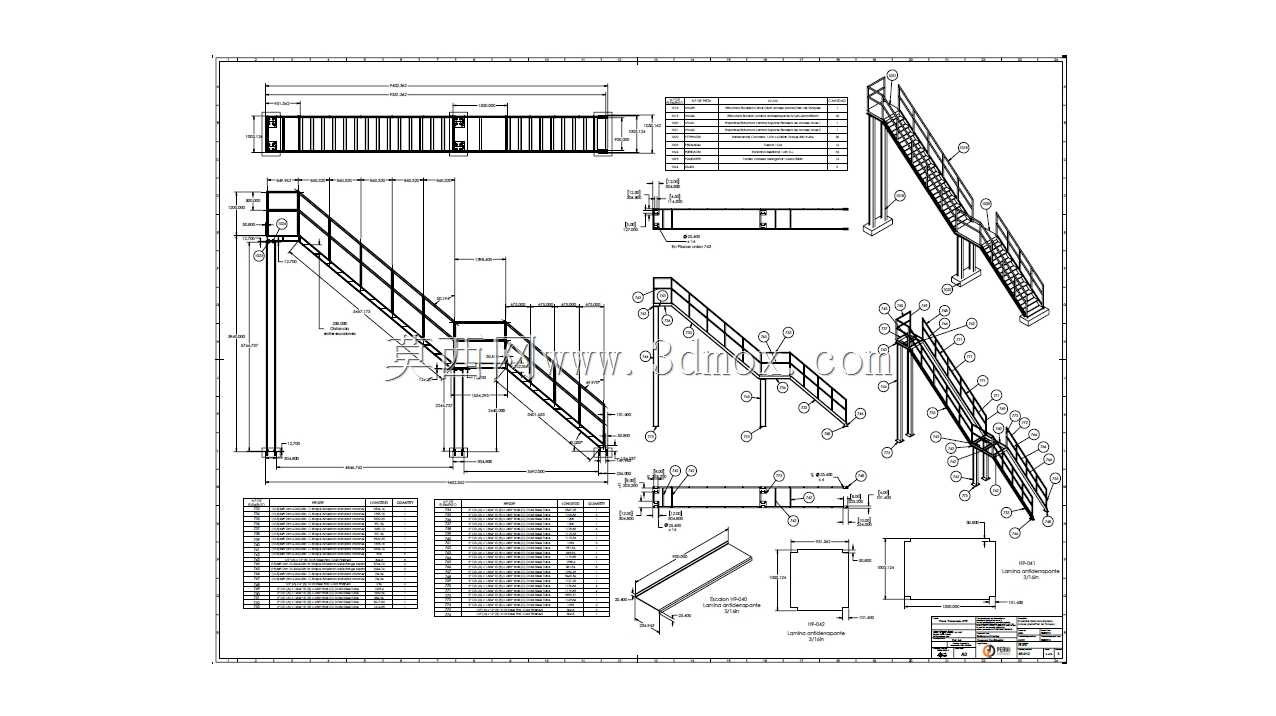

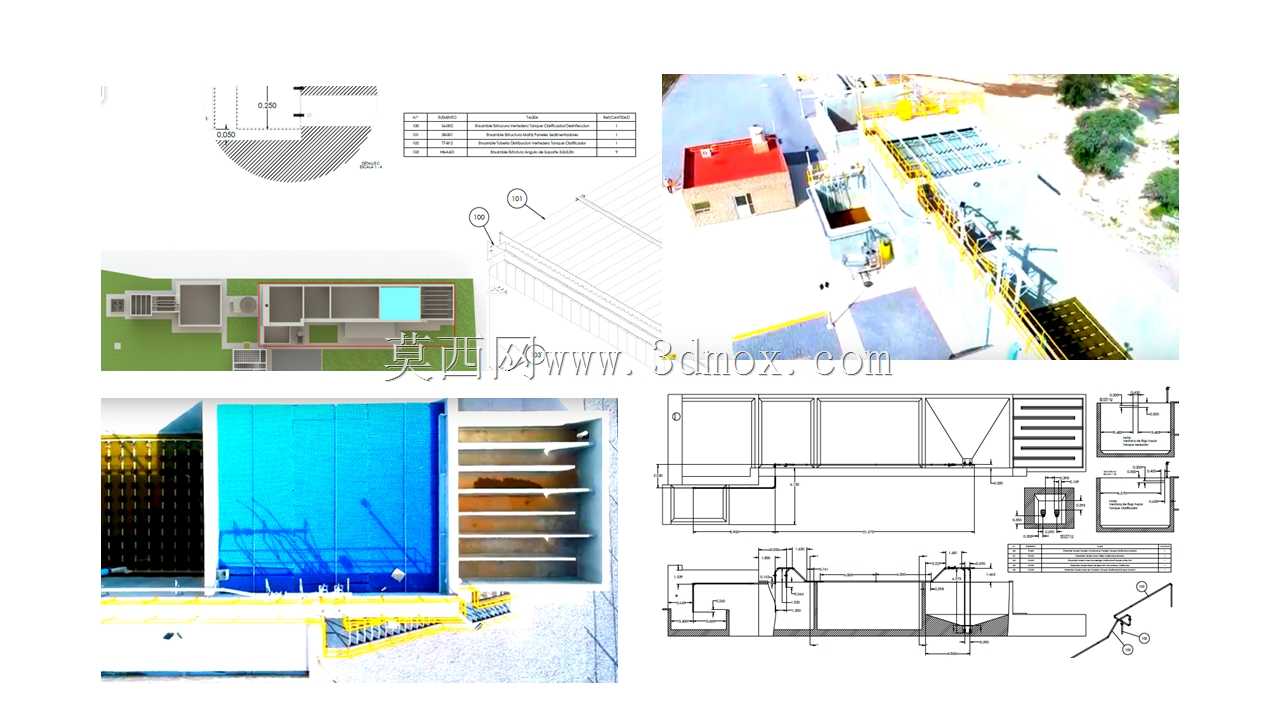

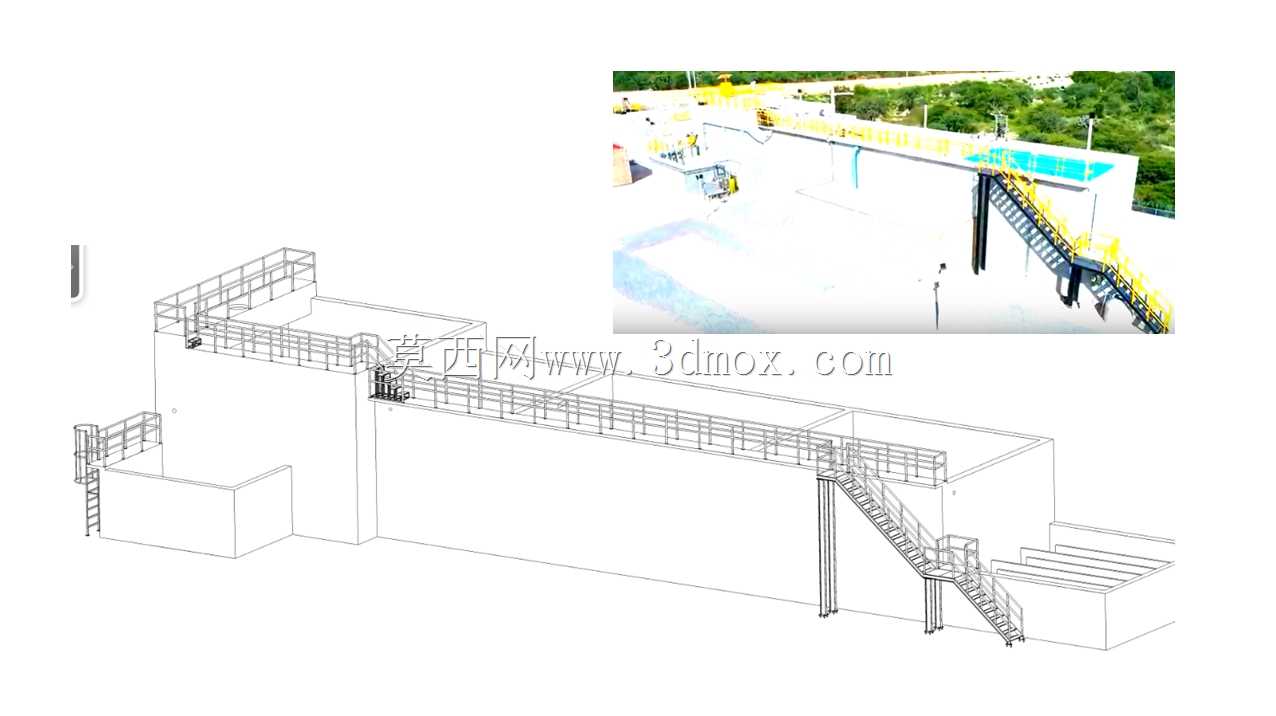

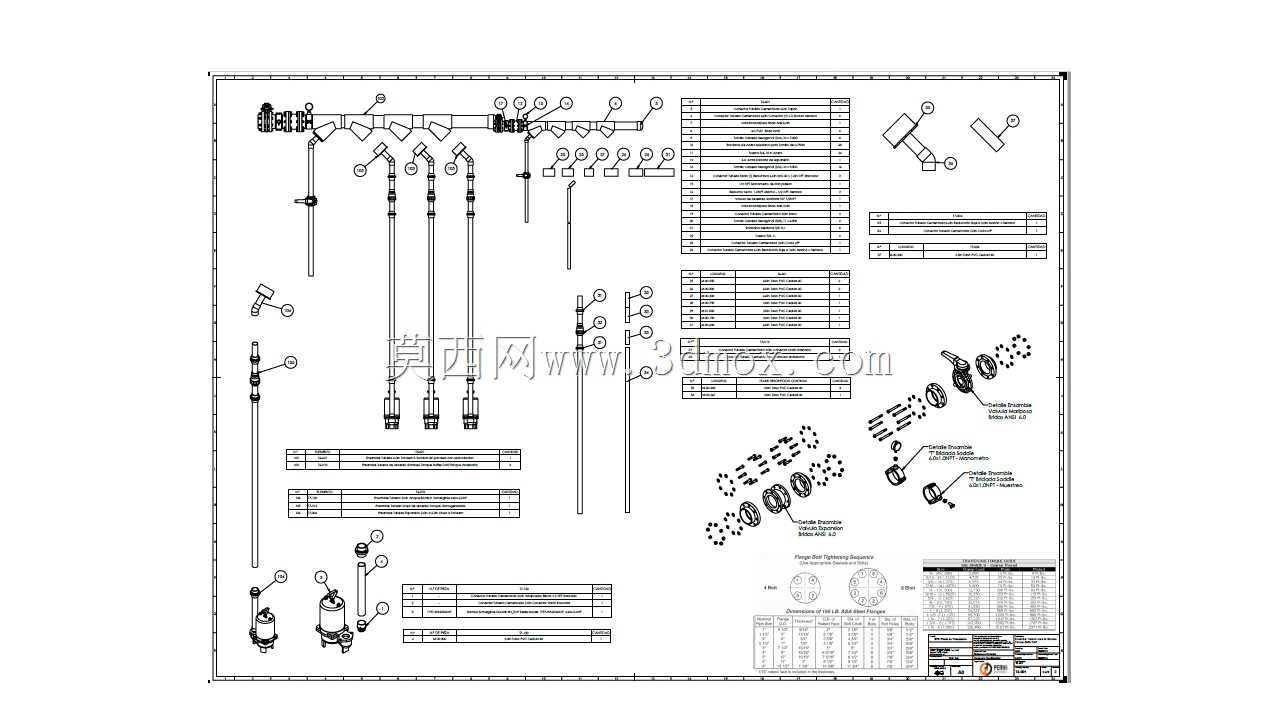

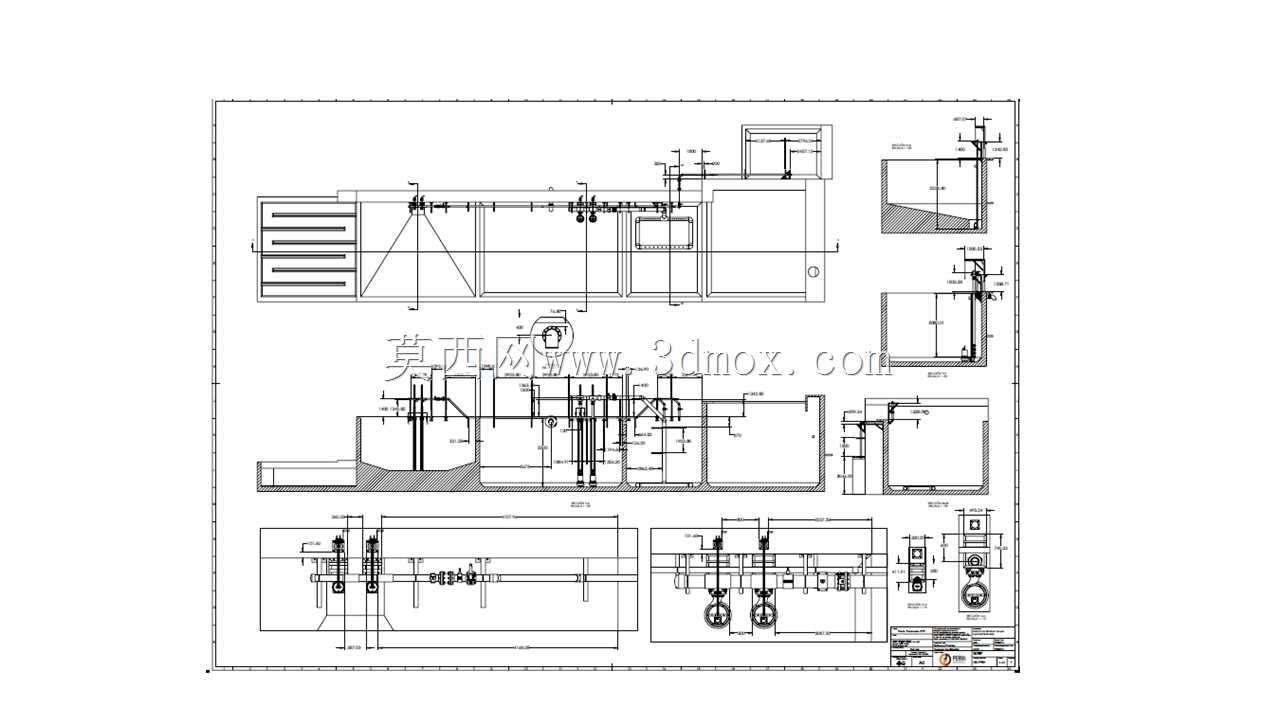

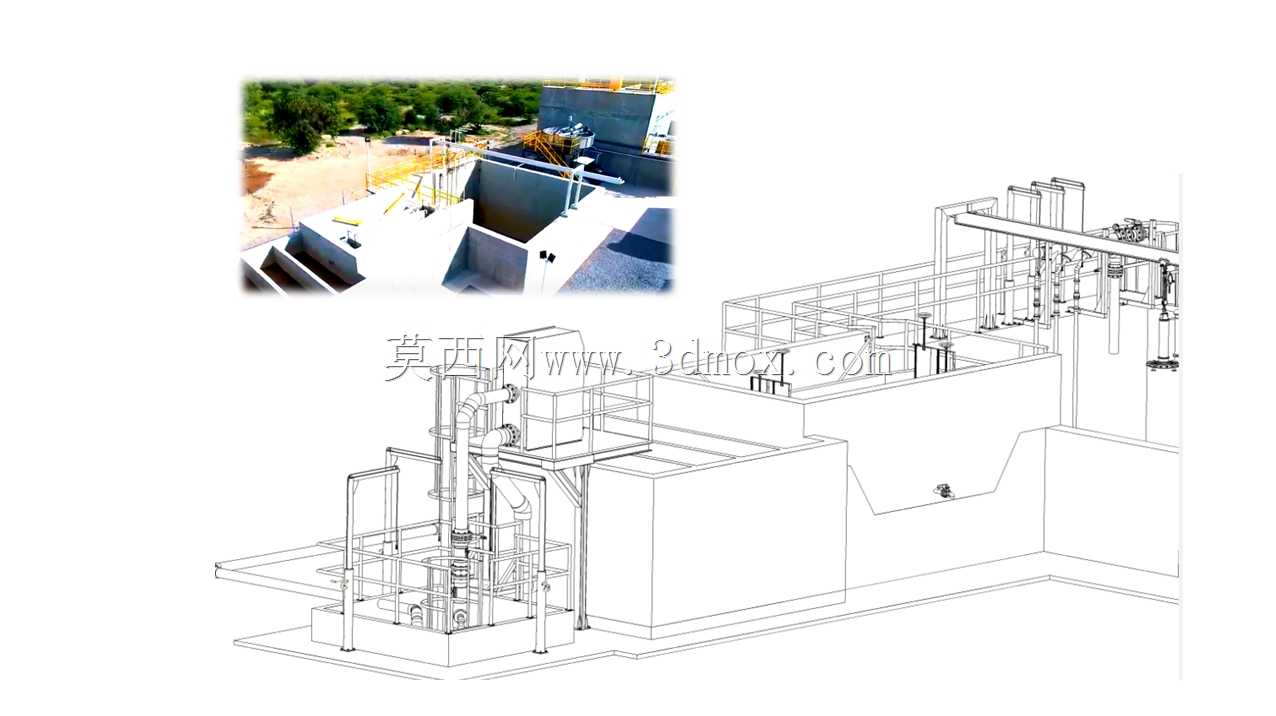

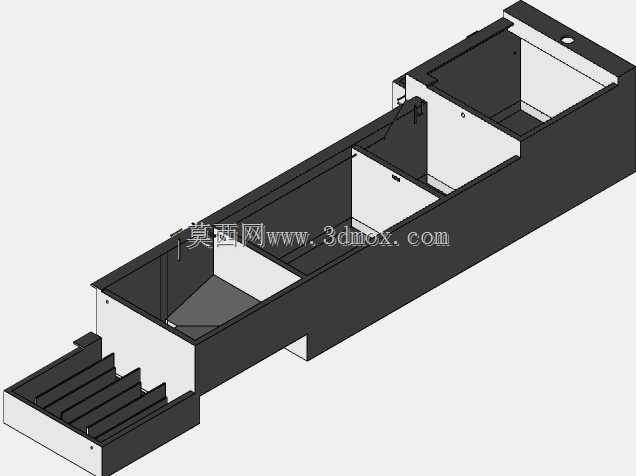

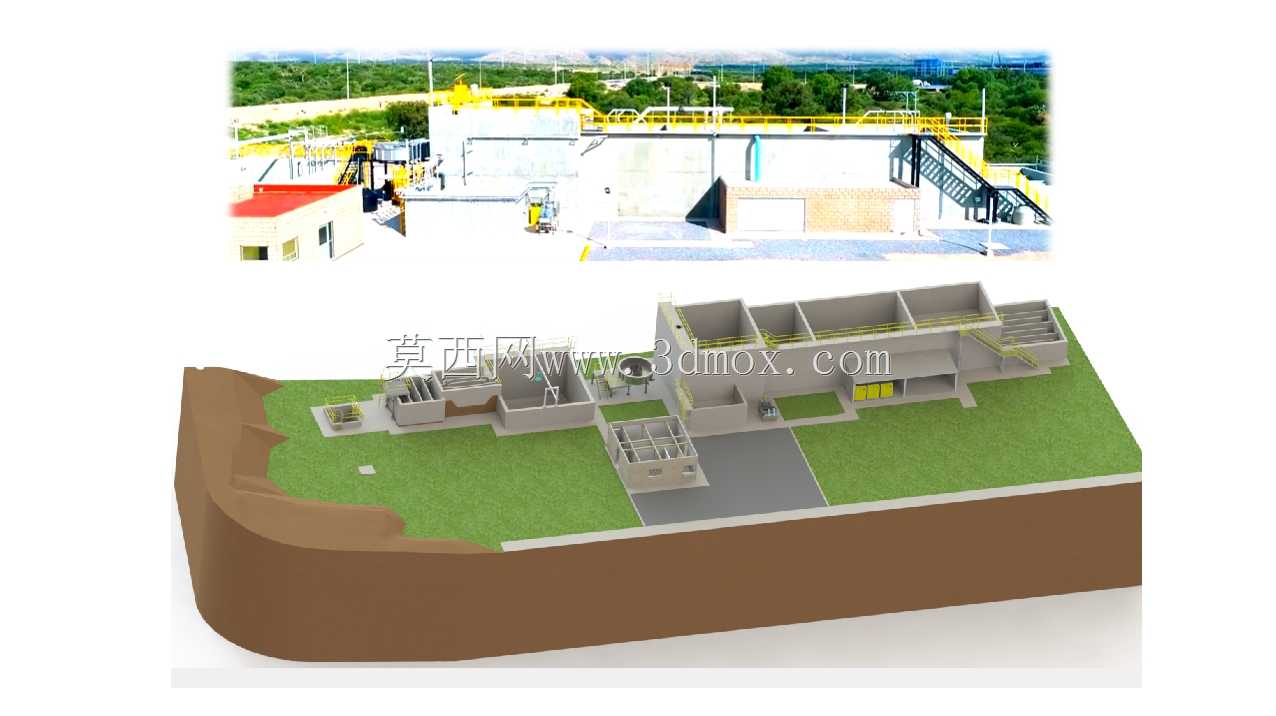

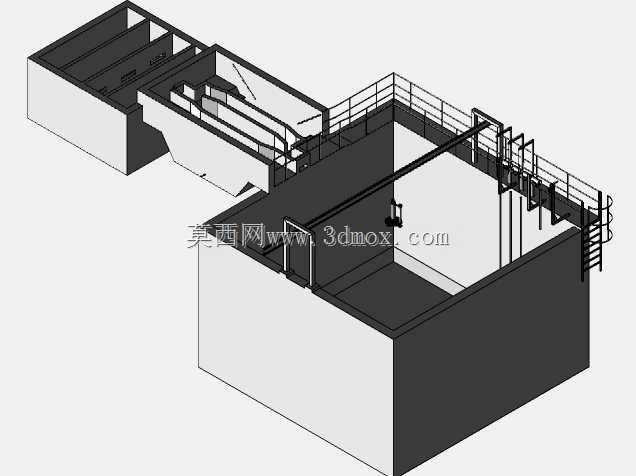

这套三维结构完整还原了中小型水处理厂区的全流程构筑物排布，从工程落地视角来看，建模时优先考虑了厂区实际运维的动线需求，将进水调节段、生化处理段、沉淀澄清段、污泥处置段、出水达标段按水力坡度顺次排布，避免了实际施工中出现的水头不足、管线折返冗余的问题。从应用场景出发，这类布局适配日处理量千吨级的工业园区配套污水处理站、城镇小型集中式水处理厂，也可作为厂区中水回用设施的布局参考，覆盖生产废水处理、生活污水净化、尾水深度处理回用等多个实际工况。设计思路上没有采用理想化的规整排布，而是结合了坡地地形的实际高差，将部分埋深较大的构筑物布置在场地挖方段，减少土建施工时的土方外运量，同时预留了设备吊装通道、巡检步道的空间，各构筑物之间的管线接驳位置都做了对应结构预留，避免后期管线安装时出现结构碰撞。从功能特性来看，模型内完整呈现了各处理单元的衔接关系：格栅渠紧邻进水端设置，配套的栅渣堆放区就近布置在侧方便于清运；调节池做了半地下结构设计，顶部预留检修人孔与通风口位置；生化反应区的池体分格清晰，对应不同的工艺处理段，配套的设备安装平台、爬梯护栏都做了等比例还原；沉淀区的进出水堰槽、排泥管路走向都在模型中做了具象化呈现，污泥浓缩区紧邻沉淀段布置，缩短排泥管线长度，降低管路堵塞风险。外形尺寸与安装边界方面，整体厂区模型按实际工程比例缩放，各构筑物的净空尺寸满足工艺设计的水力停留时间要求，池体之间的检修通道宽度预留满足日常巡检与小型设备转运需求，厂区围墙与外部道路的衔接位置预留了进出水总管、电力管线、污泥外运通道的接口，场地的绿化区域、附属管理用房的位置也做了合理排布，既满足环保验收的厂区绿化要求，也不挤占核心处理设施的运维空间。建模过程中对各构筑物的埋深、地上高度都做了对应区分，半地下结构的露出地面高度满足防洪标高要求，地下部分的池体壁厚、抗浮结构的位置都做了示意，能够为结构设计阶段的荷载计算、场地平整阶段的土方平衡计算提供直观的三维参考，也便于工艺设计人员向施工方、运维方做方案交底时，清晰展示各单元的功能衔接与空间关系，避免二维图纸识图偏差带来的施工错漏。
