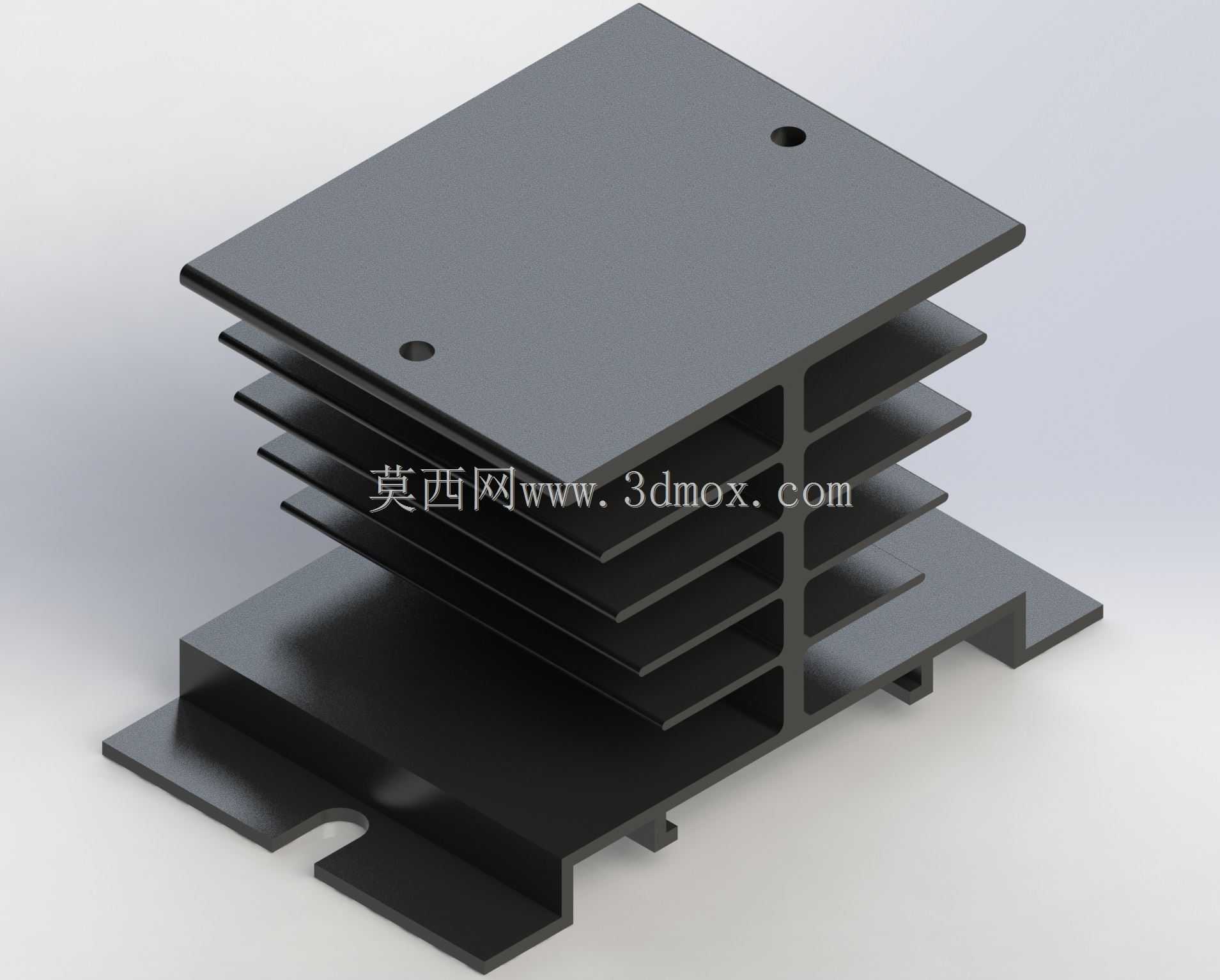

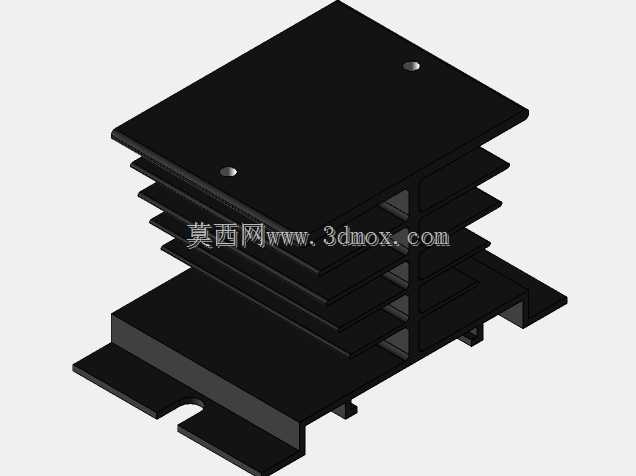

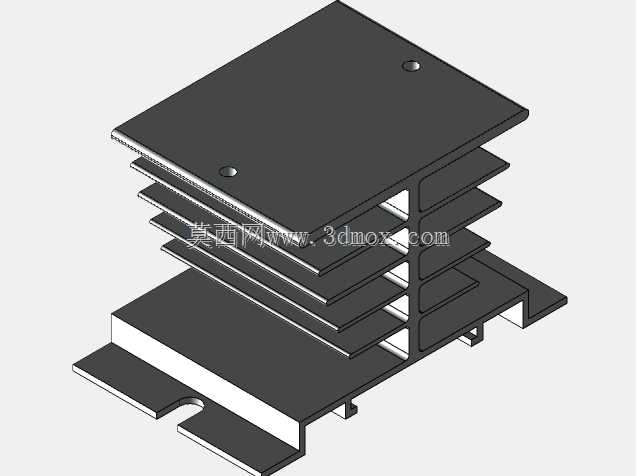

SSR-40DD型固态继电器配套散热基座

在工业电控柜、自动化流水线控制回路、小型电力调整设备的固态继电器应用场景中，散热结构的匹配度直接决定继电器的载流能力与工作寿命，这款配套SSR-40DD规格固态继电器的散热基座，就是针对小功率直流控交流固态继电器的发热特性设计的专用导热构件。实际电控系统装配中，固态继电器导通时内部晶闸管的结温会随负载电流攀升快速升高，若没有匹配的散热结构带走热量，极易出现触发失效、触点误动作甚至器件烧毁的问题，这款散热件的鳍片排布采用等间距错层设计，相邻鳍片之间预留了足够的自然对流风道，无需额外加装强制风冷风扇，就能在40A额定载流工况下将继电器外壳温度控制在器件允许的工作区间内。从安装边界来看，基座底部的两个带缺口安装支脚完全适配标准DIN导轨安装与螺丝孔位固定两种装配方式，支脚的缺口尺寸刚好卡入常用电控柜内的35mm标准导轨，也可通过M4螺丝直接固定在安装板上，基座顶面的两个定位孔与SSR-40DD固态继电器底部的安装螺孔完全对位，装配时只需在继电器与散热基座接触面均匀涂覆薄层导热硅脂，再用配套螺丝锁紧即可完成安装，不会出现孔位错位导致的接触间隙过大、导热效率下降的问题。设计过程中没有采用多余的异形结构，整体为挤压铝型材一次裁切成型后做黑色氧化处理，氧化层既可以提升铝材表面的热辐射能力，也能避免长期在潮湿电控环境下出现表面氧化锈蚀影响散热的问题，鳍片的厚度与间距经过热阻核算，在保证整体结构强度的前提下尽可能扩大了与空气的接触面积，整体外形尺寸控制紧凑，不会在电控柜内占用过多安装空间，相邻排布多个继电器时也不会出现散热结构互相干涉的情况。实际选型使用时，这款散热基座适配额定电流40A及以下的单相固态继电器，在环境温度不超过40摄氏度、自然对流的工况下可满足器件满负载运行的散热需求，若应用在环境温度更高、通风条件较差的密闭柜体内，也可在鳍片侧面加装小型轴流风扇进一步提升散热效率，基座的平面加工精度保证了与继电器底面的充分接触，避免了因接触面不平导致的局部热阻过高问题，底部的凸台结构刚好避开导轨上的卡扣凸起，安装后整体贴合平稳，不会出现倾斜晃动的情况。
