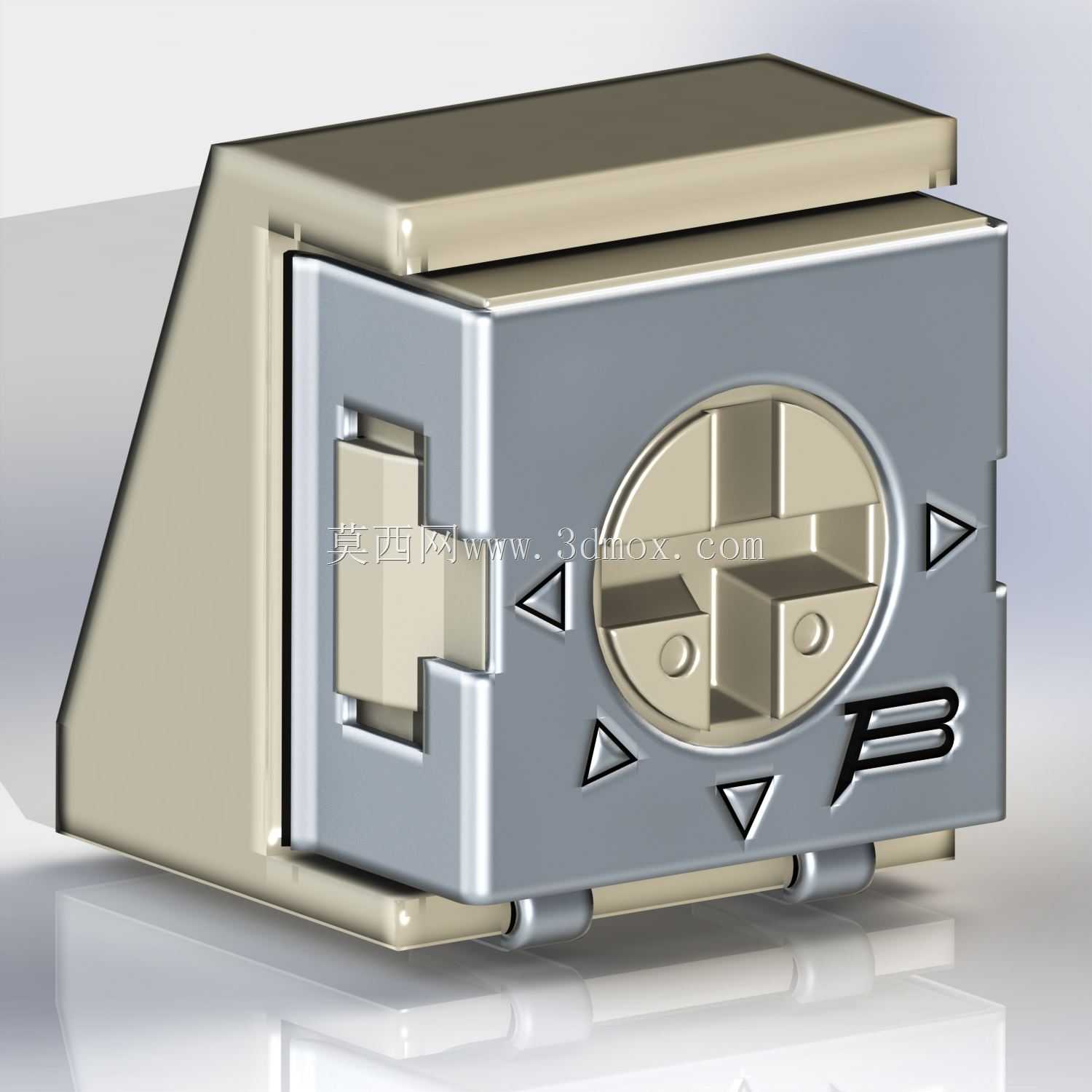

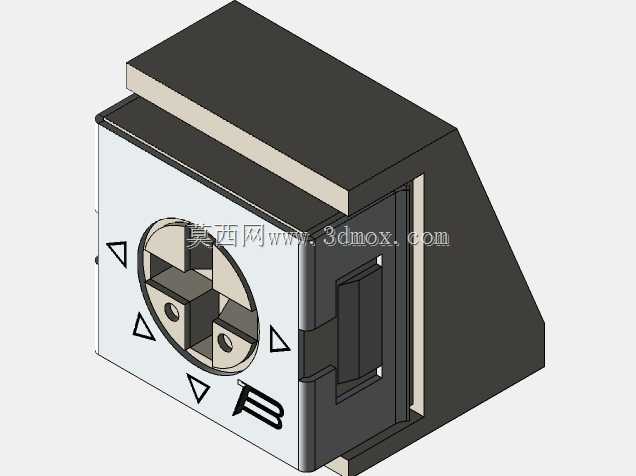

做消费电子、工业控制板卡的结构设计时,这类直角表面安装的微调电位器是板上信号校准环节绕不开的小元件,很多刚入行的工程师画PCB封装、做结构干涉检查时容易忽略它的安装边界和调节空间,最后打样回来要么调节螺丝刀伸不进去,要么和周边屏蔽罩、接插件顶死,返工改板的成本远大于前期把元件三维结构核对清楚的投入。这款直角结构的微调电位器,核心用途是在电路板完成SMT贴装后,对回路里的分压参数、信号阈值做小范围的校准修正,常见于传感器信号调理板、电源模块输出微调、工业IO端口的电平匹配场景,相比直插式的同规格电位器,它的表面贴装设计能适配全自动化SMT产线的贴装流程,不需要额外安排人工插装工序,能大幅提升板卡组装的生产效率。从结构设计逻辑来看,它采用直角侧调的布局,调节十字槽位于元件的侧立面,区别于顶面调节的常规贴片电位器,这种结构专门适配板卡边缘、屏蔽罩下方等顶面没有操作空间的安装场景,调节时螺丝刀从板卡平行方向伸入即可完成阻值调整,不需要在上方的结构件上预留调节开孔,能提升整机外壳的密闭性,对有防尘防水要求的设备设计十分友好。元件主体采用耐高温的工程塑料基座搭配金属屏蔽外壳,金属外壳上预留的定位卡扣能在SMT回流焊过程中牢牢卡在PCB焊盘上,避免高温下元件移位导致的焊接不良,外壳上的方向标识能在贴装时快速核对元件极性,减少反向贴装的不良率。做三维建模时需要重点关注几个安装边界参数:首先是元件的贴装高度,它的顶面到PCB板面的距离要和周边最高元件的高度做匹配,避免和上方的结构件、屏蔽罩产生干涉;其次是侧方调节槽的位置,要在调节方向上预留至少3mm的操作空间,保证螺丝刀能顺利卡入十字槽完成调节,不会被周边的电容、接插件等元件挡住;最后是焊盘的匹配尺寸,三个贴片焊盘的位置要和元件引脚的共面度匹配,保证回流焊时每个引脚都能充分上锡,避免虚焊问题。在实际选型应用中,这类电位器的调节行程对应的阻值变化线性度是核心参数,但结构设计端不需要深入电气参数,只需要把三维模型的装配间隙、操作空间核对准确,就能避免90%以上的结构干涉问题,很多工程师习惯直接调用EDA软件里的简化封装模型,忽略了外壳的倒角、卡扣的突出尺寸,最后组装时才发现干涉,所以精准的三维结构模型对前期设计校验的价值很高。
