小型承压设备用直动式安全阀结构

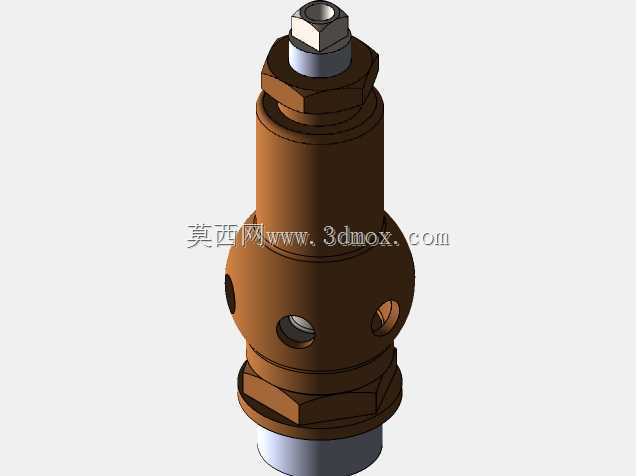

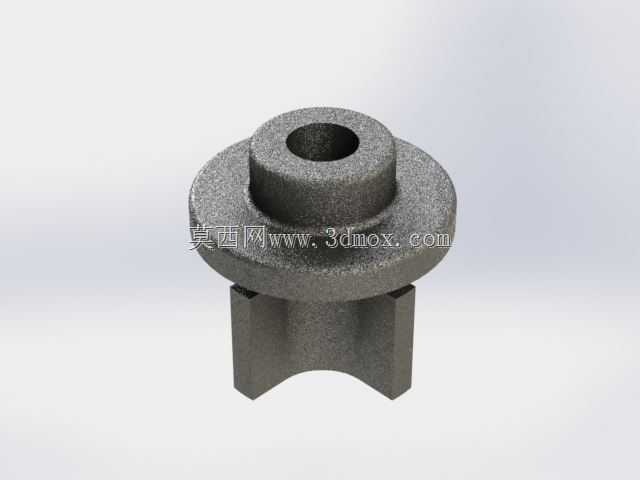

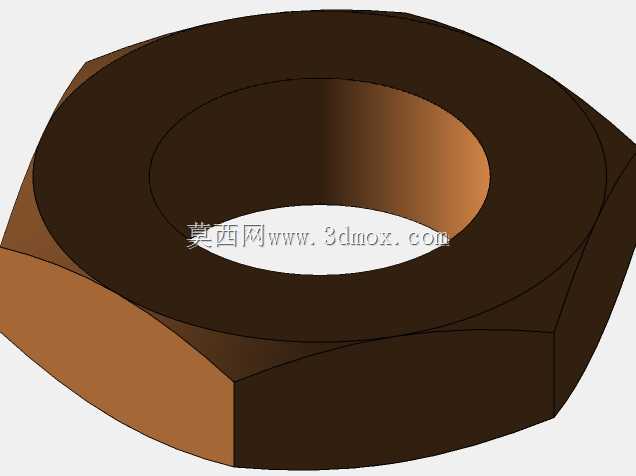

这款安全阀主要面向小型承压储罐、紧凑型液压站、实验室小型压力容器的超压防护场景，区别于大口径工业安全阀的法兰连接结构，该款采用底部带安装法兰的一体式柱体结构，适配安装空间局促的紧凑型设备布局。从实际工况适配来看，这类小通径安全阀多用于容积不超过50L的承压腔体，整定压力覆盖0.1-1.6MPa区间，当腔体内部压力超过设定阈值时，阀瓣在介质压力作用下克服弹簧预紧力抬升，介质从顶部侧方的泄压口排出，待压力回落至安全区间后阀瓣自动回座密封，避免介质持续泄漏造成物料损耗或安全隐患。设计过程中优先考虑了安装便捷性，底部法兰采用标准小直径圆形安装面，预留的安装孔位可直接通过螺栓固定在罐体预设的接口座上，无需额外焊接转接接头，降低现场安装的加工成本；柱身主体采用六方与圆柱结合的外形结构，圆柱段保证阀腔内部的同轴度要求，六方段则方便安装时使用扳手夹持拧紧，避免拧紧过程中阀身跟转造成密封面错位。顶部的泄压接口采用内六角凹孔配合中心通孔的结构，既可以外接泄压引流管将排出介质引导至安全区域，也可以直接敞口排放适配无毒性的空气、水基介质工况。从安装边界来看，该阀整体轴向高度控制在较短范围内，安装后突出罐体表面的尺寸不会对周边管路布局造成干涉，径向最大尺寸为底部法兰直径，安装时仅需在罐体接口处预留对应直径的操作空间即可完成拆装维护。结构设计上取消了外置的调节手柄与锁定结构，将弹簧预紧调节结构内置在阀腔内部，出厂时完成整定压力调试后通过顶部压盖铆接固定，避免现场人员随意调整整定压力导致防护失效，同时也减少了外置结构带来的磕碰损坏风险，适配移动类小型承压设备的振动工况，不会因为设备转运过程中的碰撞造成压力设定值偏移。密封面采用锥面配合结构，相比平面密封具备更好的对中补偿能力，即使阀瓣存在微小的径向偏移也能保证密封可靠性，降低长期使用后的泄漏概率。
