带手动杠杆结构的0.5英寸泄压阀

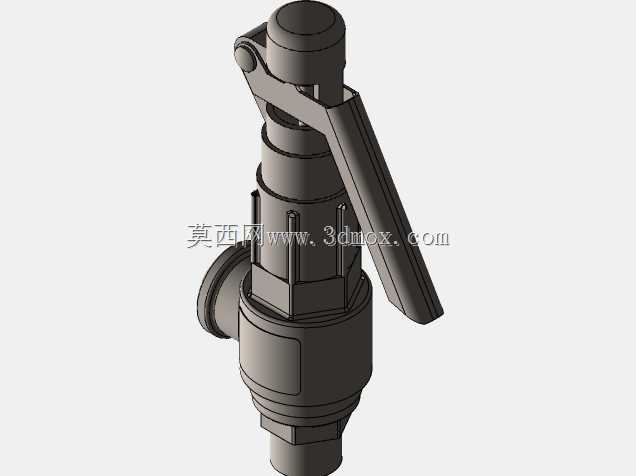

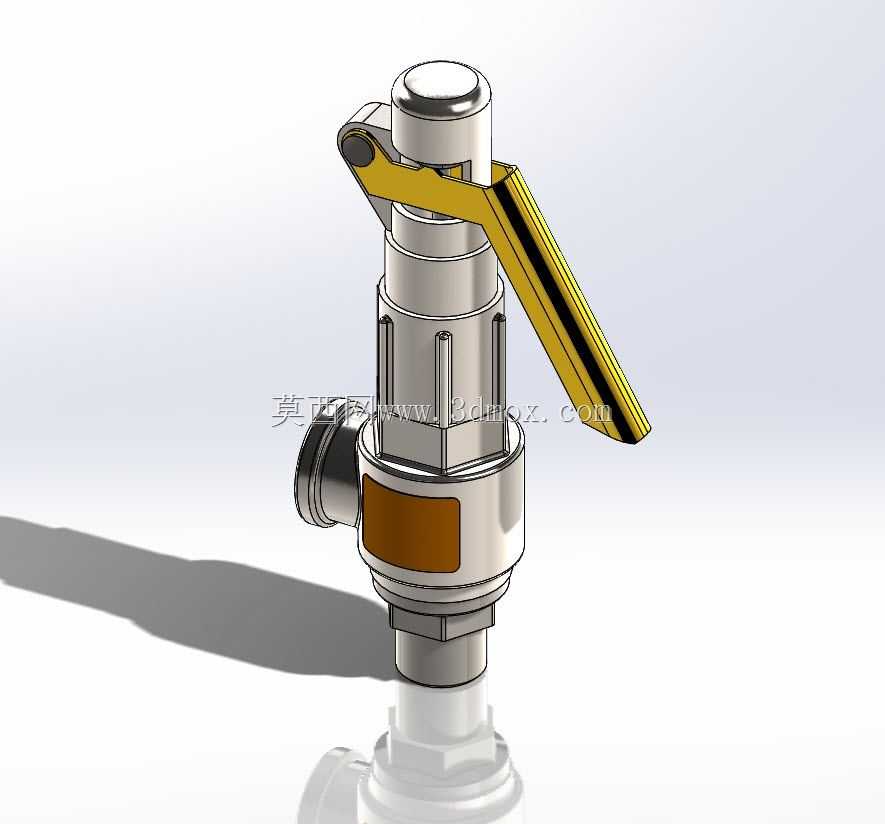

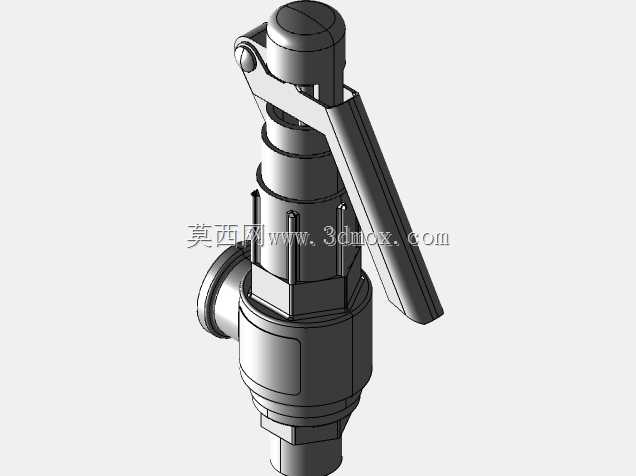

这款带杠杆的0.5英寸泄压阀，主要应用在中小通径的承压流体管路系统中，常见于小型蒸汽供热支路、实验室压缩空气管路、小型压力容器配套的安全泄放场景，核心作用是在管路内部压力超过设定阈值时，自动开启泄放多余压力，避免管路或承压容器因超压出现破裂、泄漏等安全隐患，附带的手动杠杆结构可支持现场操作人员手动触发泄压动作，满足日常检修、手动泄压调试的实际需求。从结构设计来看，整体采用角式安装布局，介质入口位于阀体底部，侧部为泄放出口，这种布局能在有限安装空间内减少管路弯折，适配紧凑的管路排布场景。阀体主体采用回转式阶梯结构设计，上部为弹簧压力调节腔，外部设置的加强筋结构既可以提升阀体刚性，也能在装配时提供夹持定位面，方便现场使用管钳等工具完成安装紧固。侧面的棕色标识区域可用于标注压力设定值、介质流向等关键信息，避免现场安装时出现方向错装的问题。手动杠杆采用黄黑配色的长柄结构，铰接点设置在阀盖侧部的凸台位置，杠杆与阀杆的触发端采用卡扣式连接，扳动杠杆时可直接顶开内部密封阀芯，无需借助额外工具即可完成手动泄压操作，杠杆的长度经过力矩匹配，操作人员仅需施加较小的扳动力即可克服内部弹簧预紧力触发泄放，操作手感符合现场运维的人机工程要求。安装边界方面，该阀通径为0.5英寸，底部入口采用外螺纹连接形式，侧部泄放口可根据需求搭配同规格接头接入泄压收集管路，整体安装高度控制在常规手动操作的舒适区间，安装时需预留足够的杠杆扳动空间，避免杠杆被周边管路或构件遮挡导致无法正常操作。内部密封结构采用软密封配合金属导向的设计，阀芯导向段与阀腔内壁的配合间隙经过严格控制，既能保证阀芯升降动作顺畅无卡滞，也能避免正常工作压力下出现介质内漏的问题，弹簧预紧力可通过阀盖顶部的调节螺母进行调整，适配不同工况下的泄压压力设定需求，调节完成后可通过锁紧结构固定位置，避免设备运行过程中因振动导致压力设定值偏移。
