西古里达31度角式截止阀结构设计

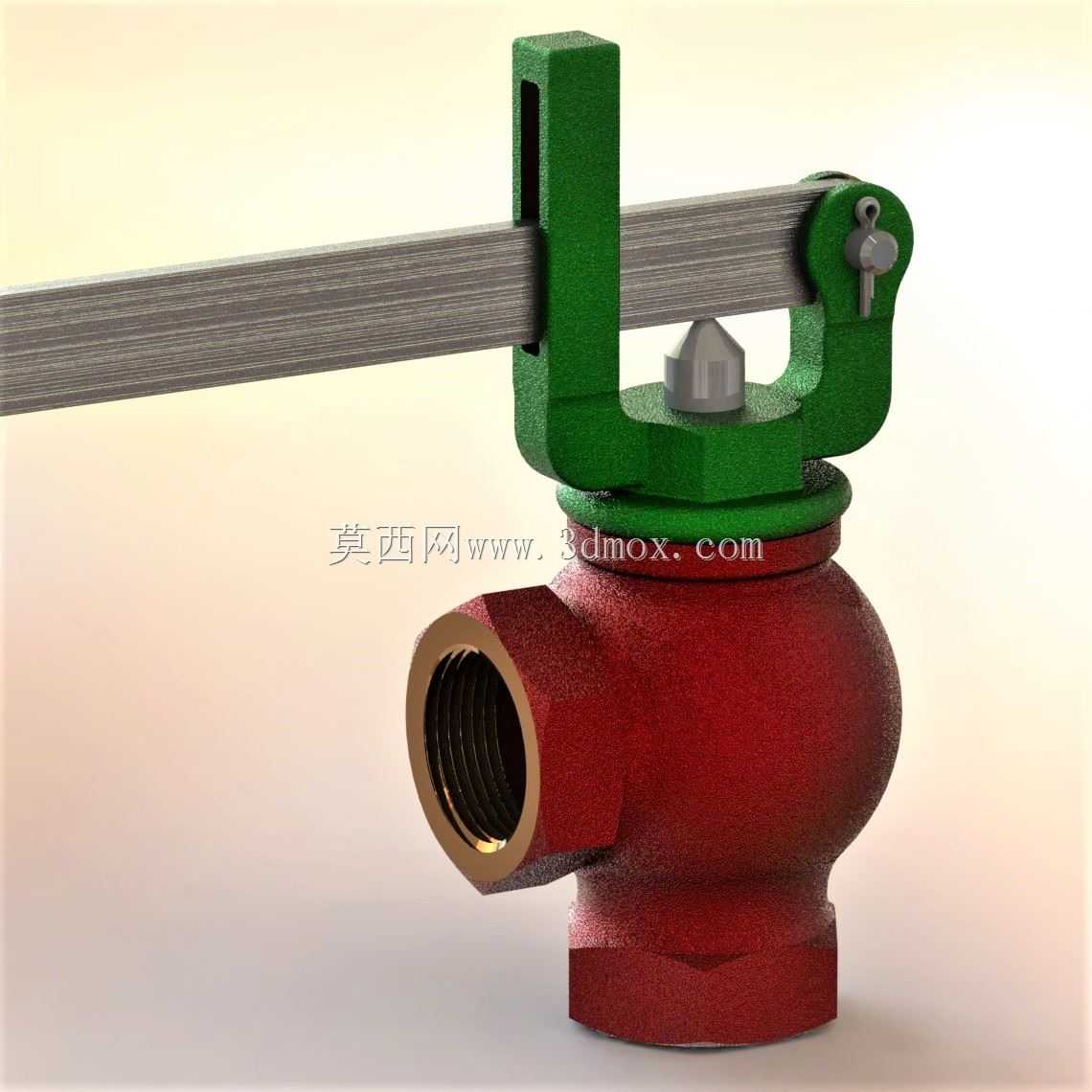

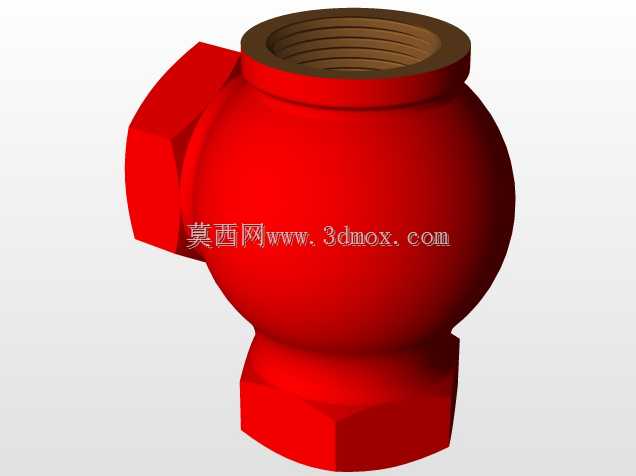

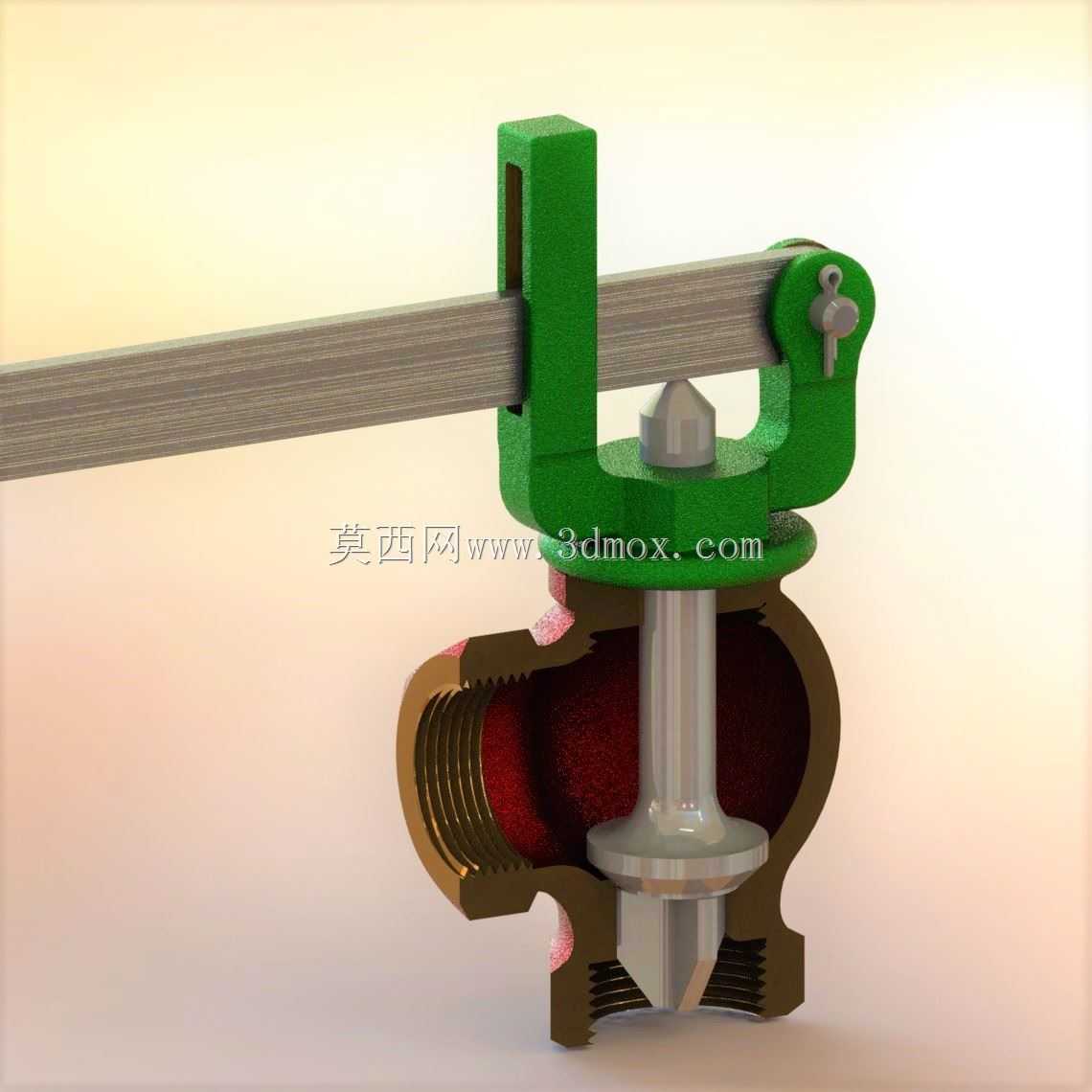

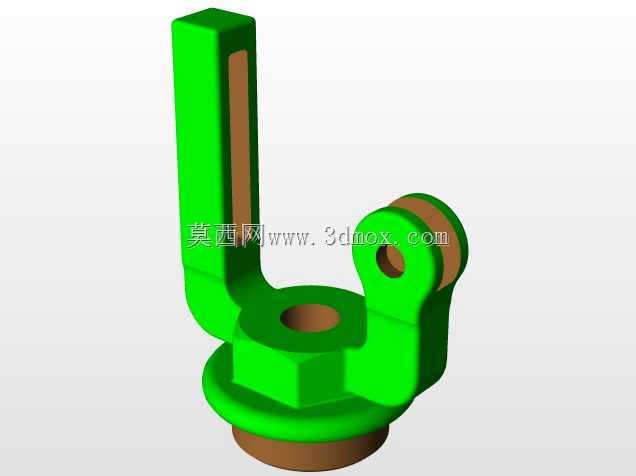

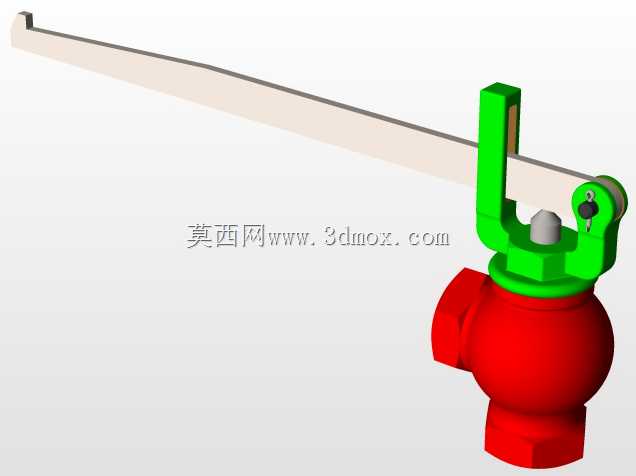

这款角式结构的截断类阀件，主要应用在介质流向需要90度转向的工业管路场景中，常见于化工流体输送、小型蒸汽管路、建筑给排水支路等需要截断介质通路的位置，相比直通式截止阀，它能直接适配管路转角安装位，省去额外的弯头配件，减少管路泄漏点同时压缩安装空间。从结构设计来看，阀瓣采用31度密封锥面设计，这个角度是经过密封比压计算选定的，既能够保证密封面足够的接触压强实现可靠截断，又不会因为锥角过小导致阀瓣开关过程中出现卡滞、密封面磨损过快的问题，阀杆采用下装式结构，与阀瓣采用活动连接设计，开关过程中阀杆只传递轴向启闭力，不会带动阀瓣转动，能大幅降低密封面的摩擦损耗，延长阀件的实际使用寿命。阀体采用内螺纹连接端，进出口轴线呈90度垂直布置，安装时可以直接对接垂直相交的两路管路，不需要额外调整管路走向，阀体内部的流道做了圆弧过渡处理，能减少介质流经阀腔时的局部阻力，降低管路运行过程中的压力损失。上部的压紧结构采用横梁式压盖设计，通过铰接的锁紧件实现填料压盖的快速压紧，不需要逐个拧动多个螺栓就能完成填料的预紧，现场维护更换密封填料时操作效率更高，压盖两侧的导向槽与阀体上部的导向柱配合，能保证阀杆升降过程中始终保持与阀座密封面的同轴度，避免阀瓣偏斜导致的密封失效问题。设计过程中首先确定了公称通径对应的安装边界尺寸，阀体进出口的内螺纹规格匹配常用低压流体输送管路的标准管径，阀杆的行程长度根据阀瓣全开时的通流面积计算确定，保证全开状态下介质流通截面不小于管路通径的90%，避免出现截流导致的管路压损过大。密封面的宽度根据公称压力等级下的密封比压要求选定，31度锥面的密封副在关闭时能借助介质压力实现自紧密封，介质压力越高密封面的贴合紧密性越好，不需要施加过大的手轮力矩就能实现可靠密封。手轮连接的阀杆梯形螺纹采用大螺距设计，能减少阀门全开全关的操作圈数，现场操作时能快速完成启闭动作，阀杆上部的螺纹段做了防锈处理，能适应潮湿、多尘的工业现场环境，避免螺纹锈蚀导致的操作卡滞。整体结构没有采用复杂的异形零件，所有零部件都可以采用常规的机加工工艺制作，阀体采用铸造工艺成型后再精加工密封面与连接螺纹，适合批量生产应用，在管路系统中既可以作为支路截断阀使用，也可以作为小型安全阀的配套截断结构，在检修安全阀时截断上游介质，不需要关停整条管路就能完成维护作业。
