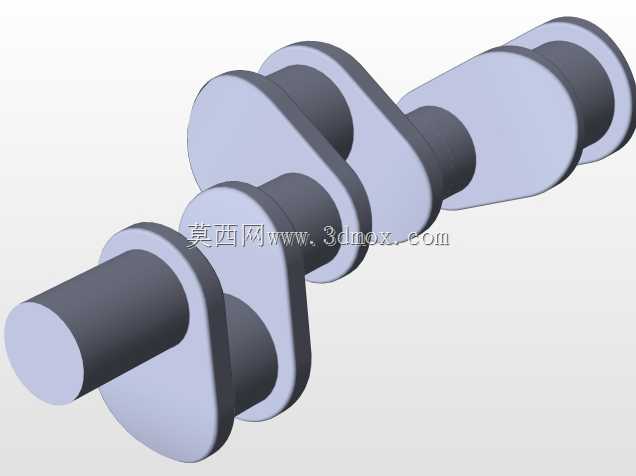

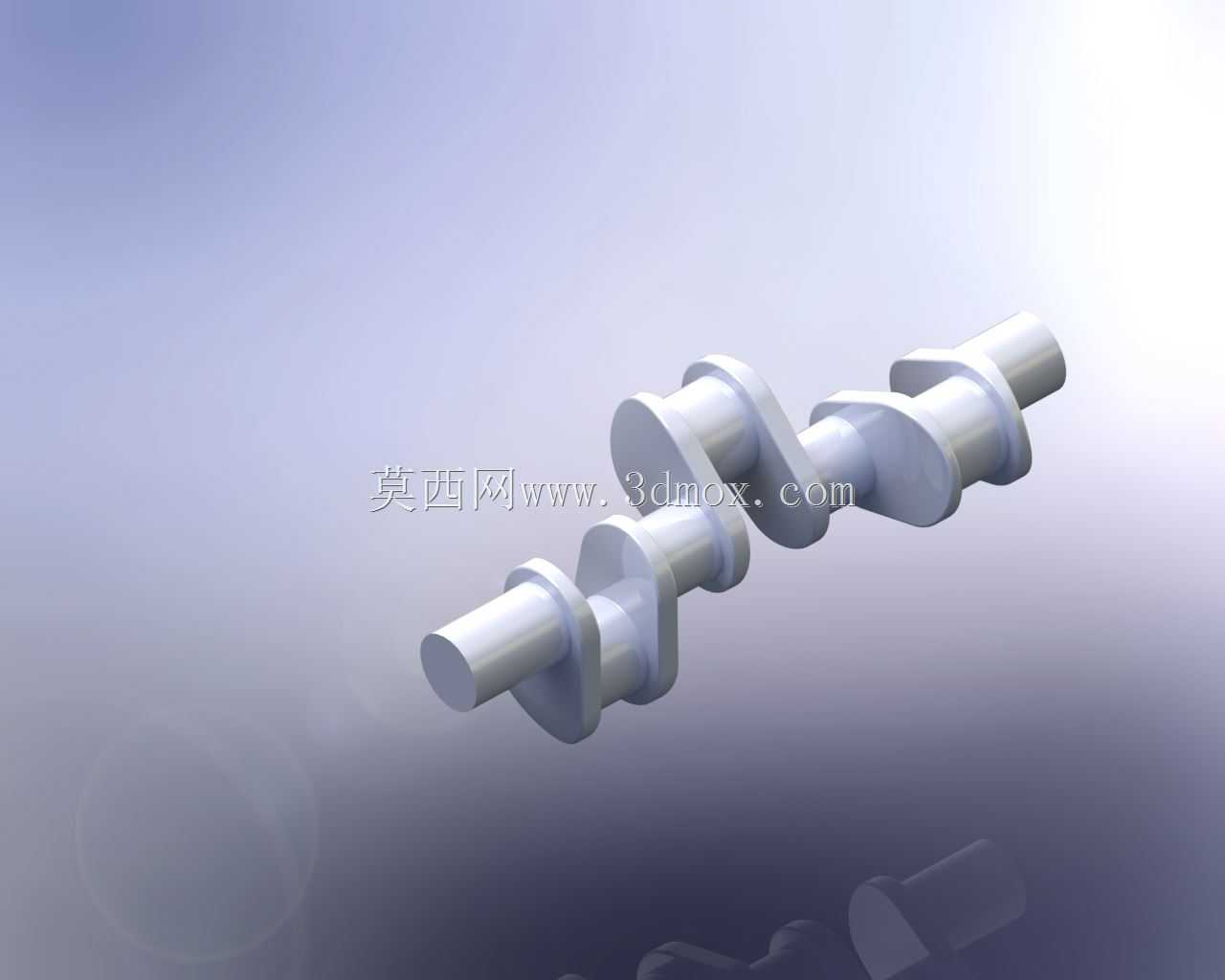

在往复式内燃动力设备的动力传递链路里,曲轴是承担运动形式转换的核心承载构件,日常选型与结构设计阶段,需要先明确整机的缸数、冲程排布、输出扭矩阈值,再反向敲定各段轴颈的偏心距、轴段直径与过渡圆角参数,避免运行过程中出现应力集中导致的疲劳断裂问题。这款曲轴的结构设计围绕双缸往复式动力单元的布局展开,主轴颈与连杆轴颈采用错位偏心排布,相邻曲柄臂之间预留了足够的平衡块安装空间,可根据整机动平衡测试结果调整平衡块的配重厚度,抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运行时的振动幅值。从安装边界来看,两端主轴颈的同轴度公差需要严格控制在0.02mm以内,与主轴承座的配合间隙需根据运行工况的热膨胀量预留0.03-0.05mm的调整空间,避免热态下出现轴颈抱死的故障。连杆轴颈的表面粗糙度要求达到Ra0.8以下,与轴瓦配合的接触面需要做高频淬火处理,硬度控制在HRC55-62区间,保证长期高负荷往复冲击下的耐磨性能。实际应用场景中,这类曲轴除了适配常规的车用往复式发动机,也可用于小型空气压缩机、柱塞泵等需要将旋转运动转换为直线往复运动,或是反向转换运动形式的通用动力设备,设计时需要根据不同设备的载荷特性调整曲柄臂的厚度与轴颈的过渡圆角半径,比如空压机工况下载荷相对平稳,可适当缩小圆角半径以压缩整机轴向尺寸,而高负荷柴油机工况则需要加大圆角并做滚压强化处理,提升疲劳强度。建模过程中需要重点关注各轴颈的同轴度、偏心距的尺寸链校核,确保连杆安装后运动行程符合设计值,不会出现活塞撞缸或者行程不足导致的压缩比不达标的问题,同时油道的走向需要沿着曲柄臂内部做圆弧过渡,避免直角拐角导致的润滑油流动阻力过大,保证各轴颈摩擦面在高速运行时能得到充分的润滑冷却。
- 上一篇:44kV变电站门廊电气结构设计方案
- 下一篇:乘用车子午线轮胎胎面花纹结构三维数模
- 全部评论(0)
- 模板大小: 1.1 MB
- 售价:5金币
- 下载次数: 79
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
