壁装半球型防爆监控摄像头结构设计

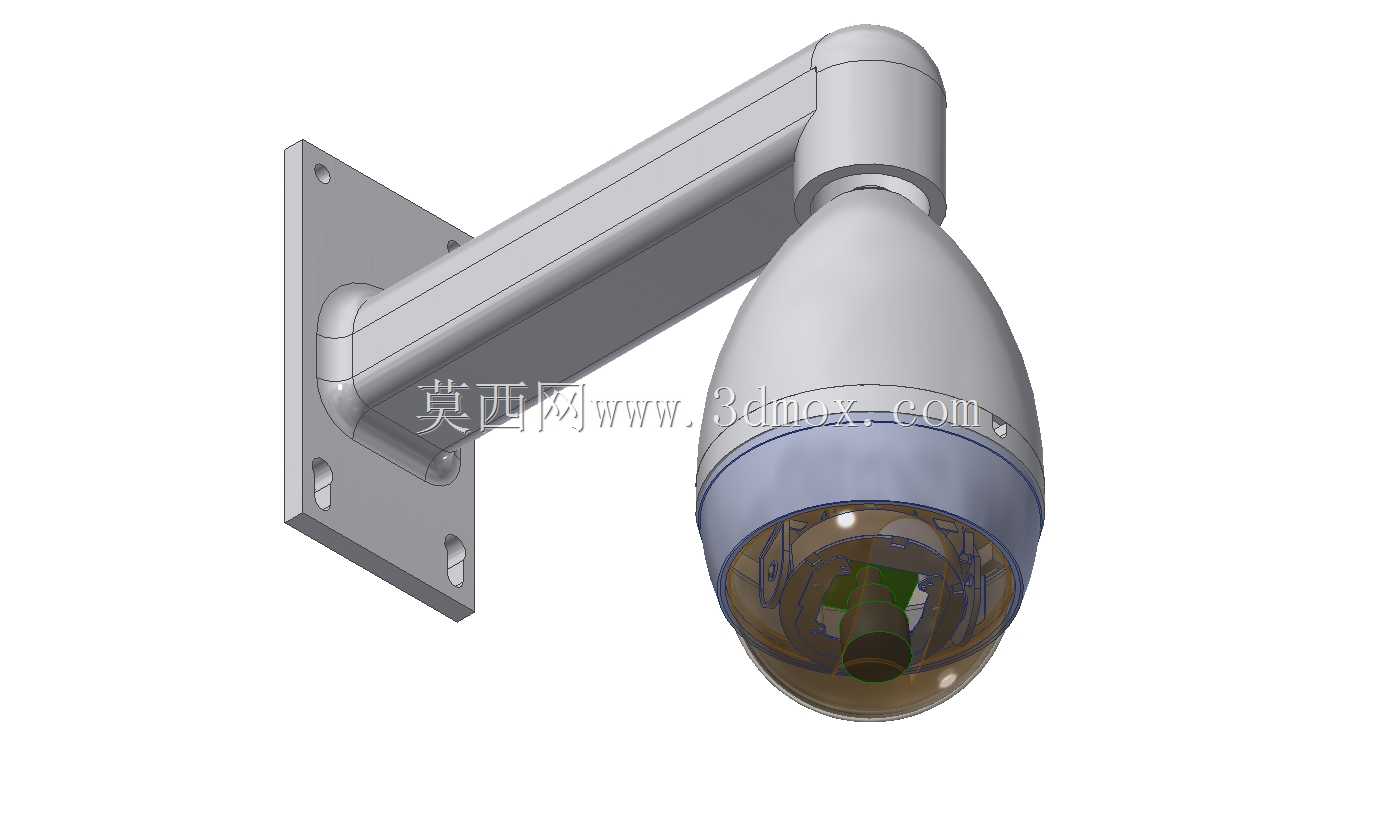

这款壁装式半球监控摄像设备的三维结构，完全围绕户外及半开放安防场景的实际使用需求搭建，日常可覆盖园区周界、建筑外墙、厂区通道、商铺门头这类需要固定点位视频采集的区域，相比吊装半球机型，壁装结构无需占用顶部吊顶空间，适配无吊顶的外墙、立柱安装场景，安装后设备探出墙面的距离经过反复校核，既保证镜头视角不会被墙面遮挡，也不会因为探出过长导致碰撞损坏、积灰积水问题加重。

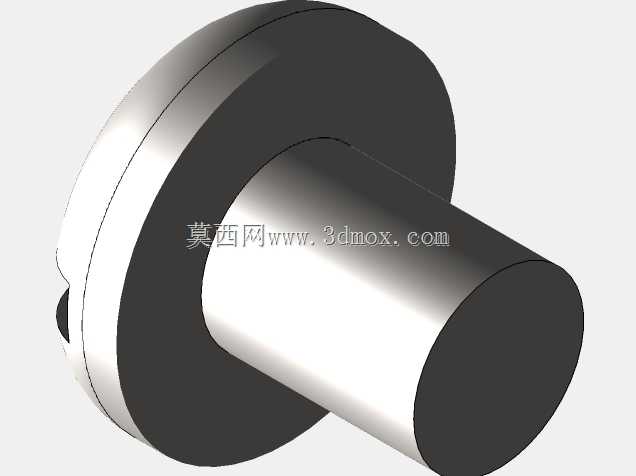

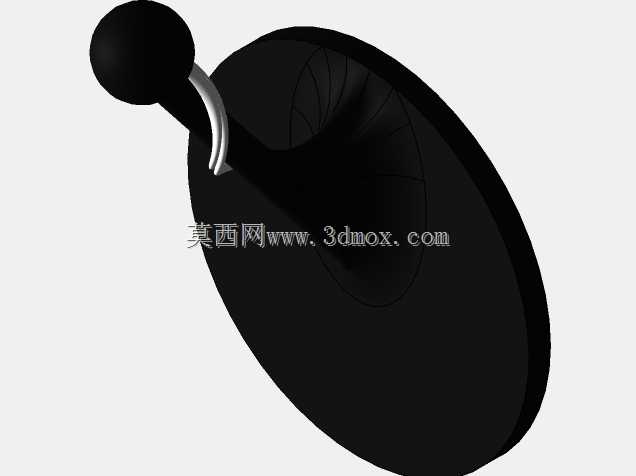

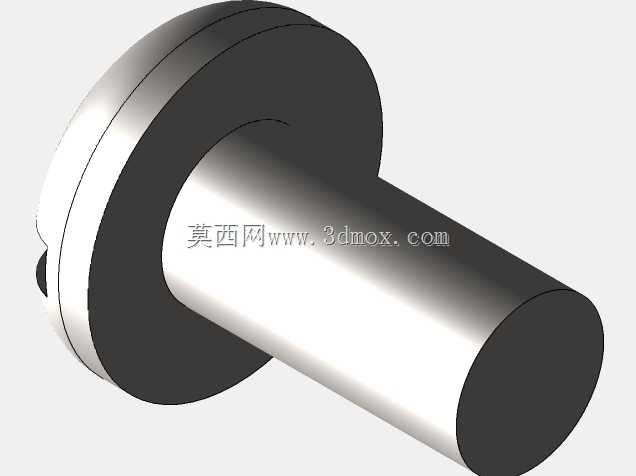

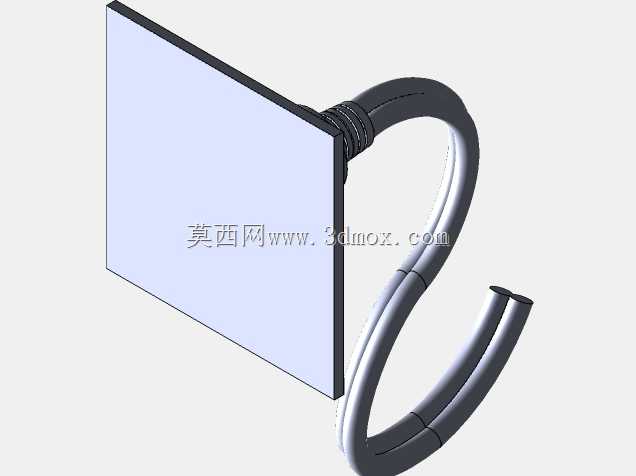

从功能结构上看，整套设备分为壁挂安装底座、横向延伸臂、转向连接关节、半球摄像主体四个核心部分，安装底座采用带加强筋的方形钣金结构，四个沉头安装孔位分布在底座四角，孔位间距适配常规膨胀螺栓的安装尺寸，底座背面设计有浅槽走线结构，供电与信号线可从墙面预埋管直接接入底座内部，沿延伸臂内部的走线腔连通到摄像主体，全程线缆不外露，避免户外环境下线缆老化、被外力拉扯破损的问题。延伸臂采用变径圆弧过渡结构，和底座、转向关节的连接处都做了圆角加厚处理，避免应力集中导致的结构断裂，转向关节采用阻尼转轴结构，安装调试时可手动调整摄像主体的水平旋转角度与垂直俯仰角度，调整到位后依靠阻尼结构保持姿态，无需额外锁付螺丝，大幅降低现场调试的工作量。

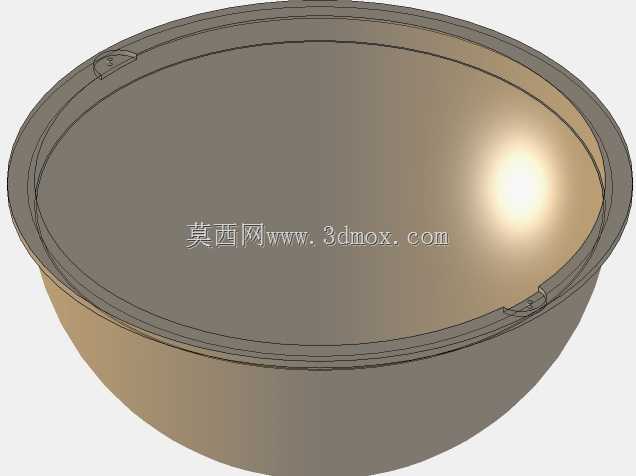

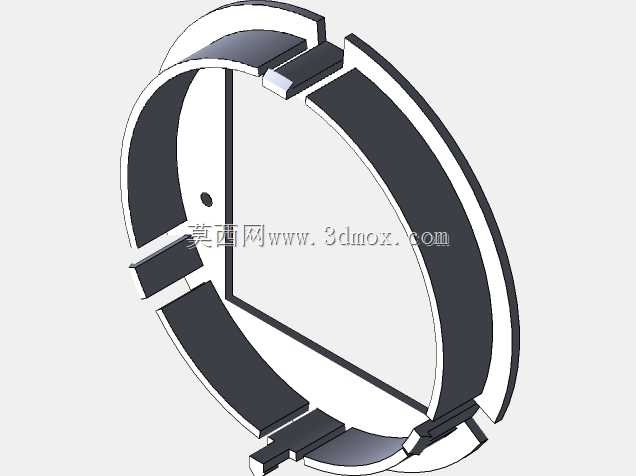

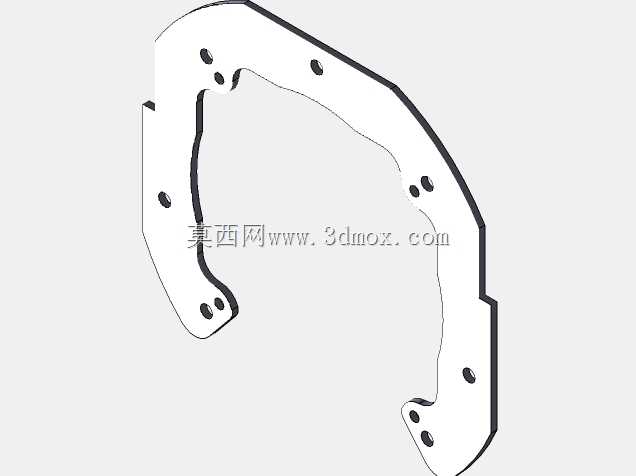

半球摄像主体的外壳分为上壳体与透明防护罩两部分，上壳体采用流线型水滴造型，相比传统直筒型外壳，风阻更小，户外高空安装时可降低强风带来的晃动量，同时流线型表面不易积留灰尘、雨雪，日常清洁维护的频率更低。透明防护罩采用高透耐刮材质，和上壳体的连接处设计有环形密封槽，内置橡胶密封圈，可达到户外防水防尘的密封要求，防护罩内部预留了镜头、红外补光板、图像处理模块的安装位，镜头安装位处于半球中心位置，水平视角覆盖范围可达110度，垂直视角可覆盖从墙面斜下方到水平方向的全部区域，不存在监控盲区。

建模过程中对各部件的装配间隙做了严格控制，转动部件的间隙控制在0.2mm以内，既保证转动顺畅不会卡滞，也不会因为间隙过大出现晃动、密封失效的问题，固定连接部位都设计了定位止口，装配时可快速对齐，降低生产组装的对位难度。安装边界方面，整套设备固定后总探出墙面距离为280mm，摄像主体最大直径为130mm，安装时只需保证镜头前方1米范围内无遮挡物，即可获得完整的监控视野，安装底座距离地面的建议高度为2.5米到4米之间，这个高度区间既可以避免人为恶意破坏，也能保证监控画面的人脸、物体细节足够清晰。
