132kV户外高压死罐断路器结构设计

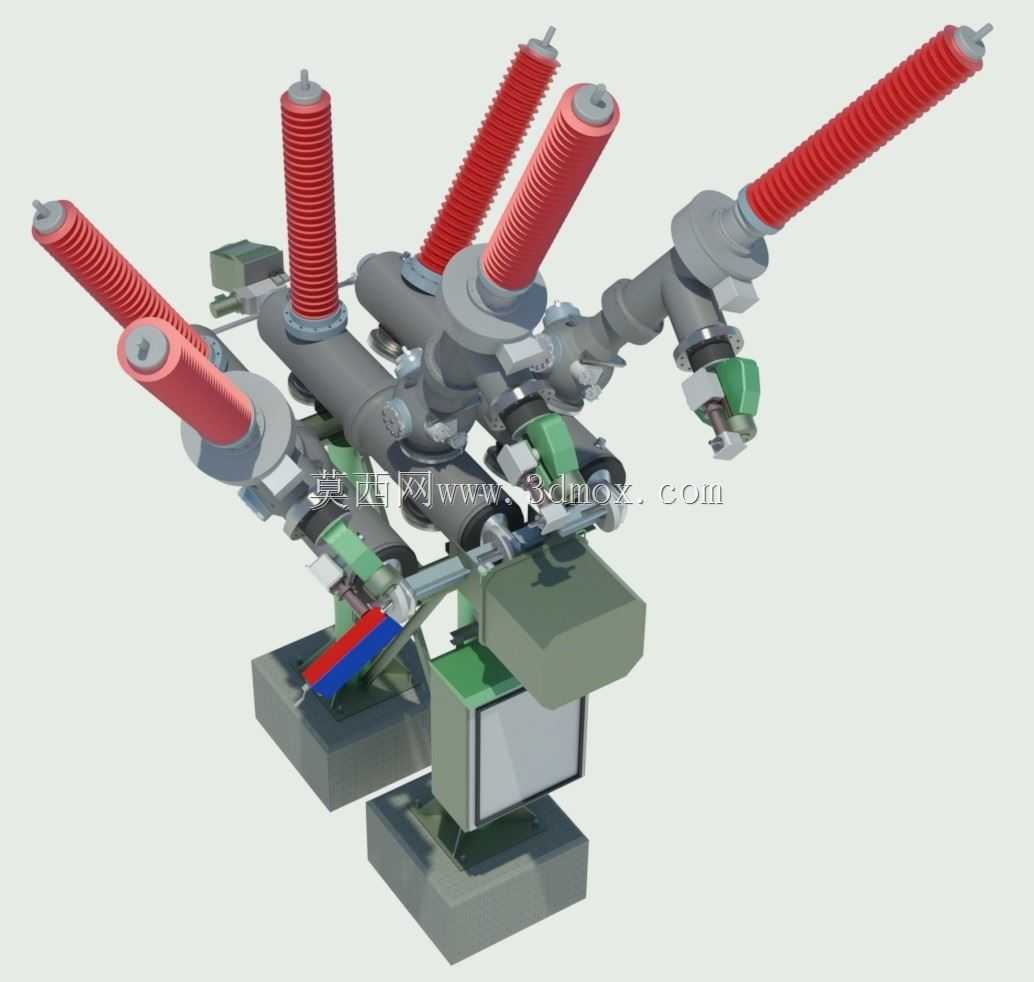

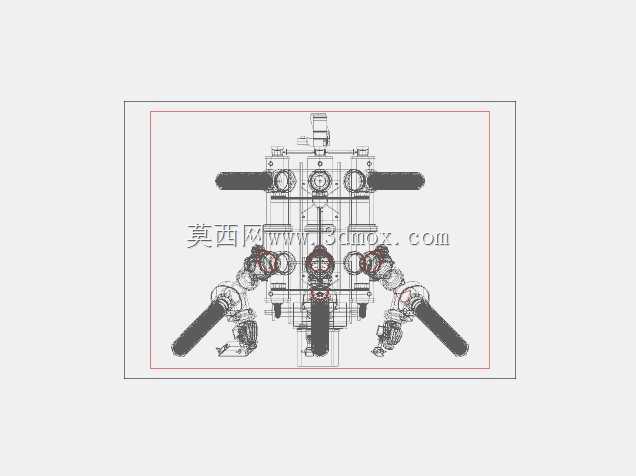

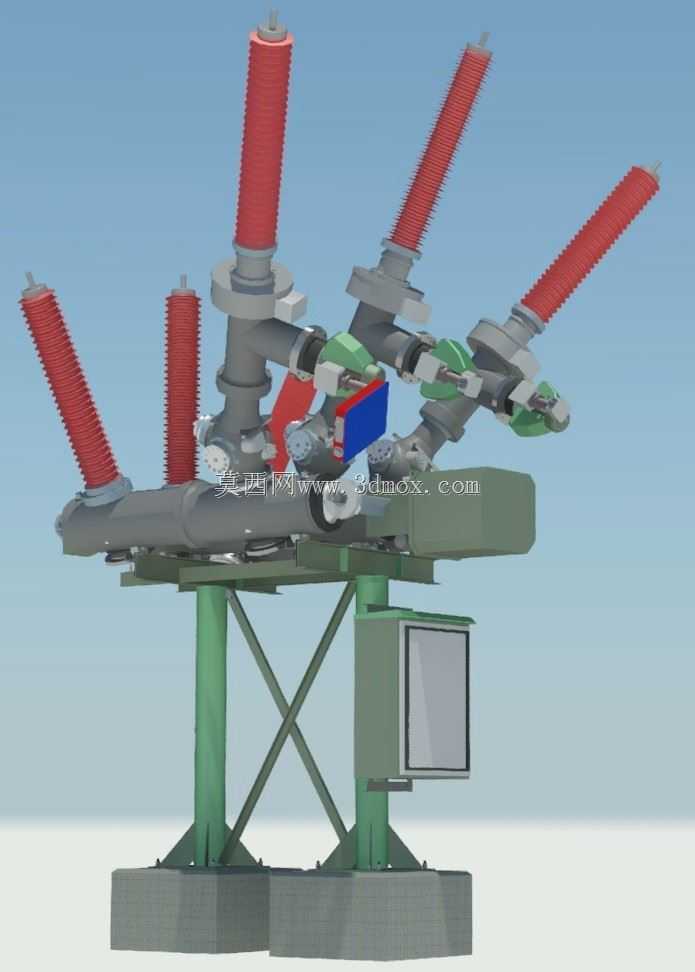

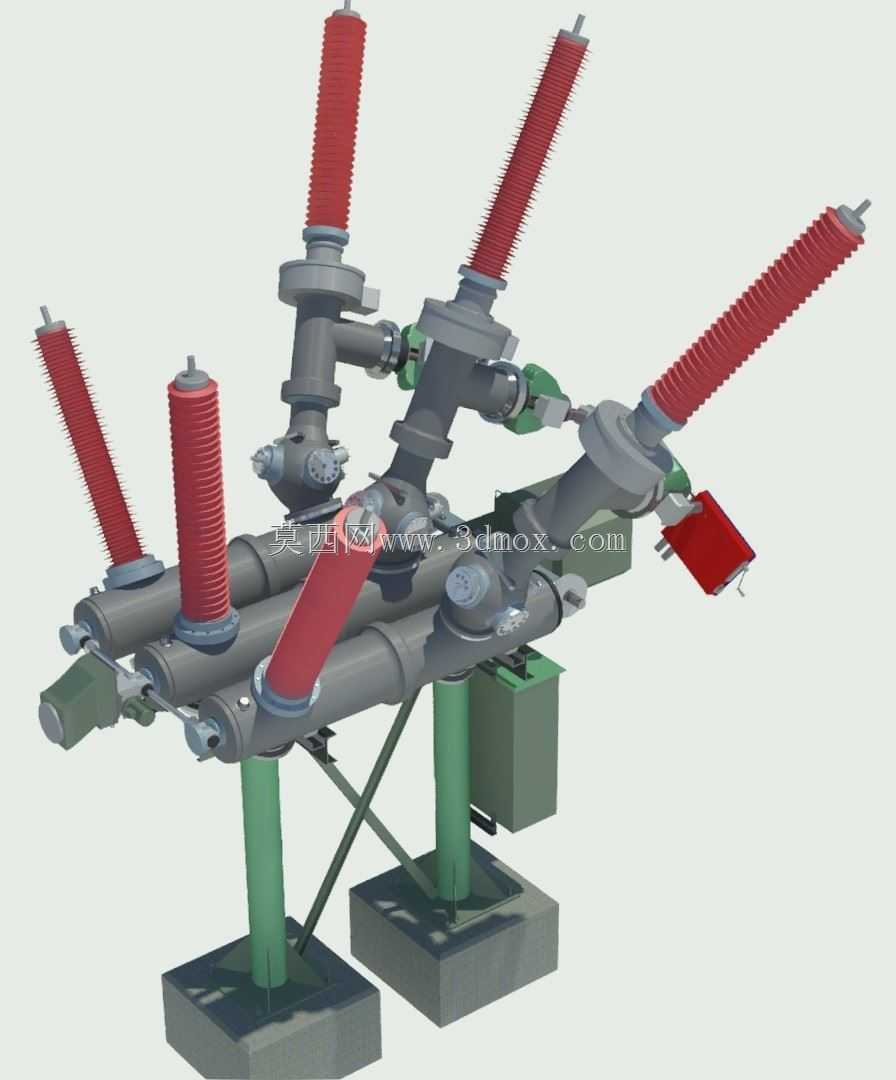

在110kV电压等级输变电网络中，死罐断路器是承担线路开断、故障保护的核心户外开关设备，这类设备多部署于城郊变电站、工矿企业总降压站的户外配电场，需要应对常年温差变化、强风覆冰、污秽沉积等复杂户外工况，其结构可靠性直接决定整个输配电回路的故障切除效率。从结构设计逻辑来看，该款断路器采用落地式罐体布局，将灭弧室封装于接地金属罐体内部，相比支柱式断路器拥有更低的设备重心，在高海拔、强风区域的安装稳定性更具优势，罐体下部集成的操作机构箱与支架采用一体化铸焊结合结构，既保证机构传动路径的同轴度，也减少现场安装时的拼接调试工作量。设备顶部伸出的六支斜向布置的瓷套绝缘支柱，按照三相双断口的拓扑结构排布，每相进出线端的瓷套采用大爬距伞裙结构，爬电距离满足Ⅲ级污秽区域的外绝缘要求，瓷套与罐体的连接法兰采用双层密封结构，内置耐老化三元乙丙密封圈，配合法兰面的防水倒角，可杜绝雨季渗水导致的内部绝缘故障。设备的核心灭弧单元采用压气式灭弧结构，设计时充分考虑短路开断时的气流场分布，罐体内部的绝缘支撑件采用环氧浇注成型，将动、静触头的同轴度公差控制在0.2mm以内，降低分合闸过程中的触头磨损，机械寿命可满足上万次分合闸操作的使用要求。从安装边界来看，设备底部的安装支架预留了与变电站基础预埋槽钢匹配的长圆孔，安装孔位的横向、纵向跨距符合高压配电装置的标准间距要求，带电部分对地的安全距离满足132kV电压等级的户外配电安全规范，设备整体高度控制在常规户外吊装设备的作业覆盖范围内，无需额外配置特种吊装设备即可完成现场安装。设备侧面预留的二次接线端子盒采用下进线结构，可直接对接变电站的保护测控屏回路，实现分合闸动作的远程控制与状态信号上传，端子盒内部预留了足够的接线空间，方便现场运维人员进行二次回路的接线与校验。在操作机构的设计上，采用弹簧储能式操作结构，分合闸弹簧的力值特性与灭弧室的触头运动行程做了匹配优化，保证分闸时触头的刚分速度达到灭弧要求的阈值，同时避免分闸末期的刚性撞击导致机构部件损坏，机构箱内部设置了完善的机械闭锁结构，可防止误分误合、带负荷拉合刀闸等恶性误操作，满足电力系统“五防”的硬性要求。罐体下部设置的油位观察窗与取油样阀门，方便运维人员定期检测内部绝缘油的性能，无需拆解设备即可完成绝缘状态的评估，设备的接地端子采用双螺栓压接结构，保证接地回路的导通可靠性，满足短路故障时的大电流泄放要求。
