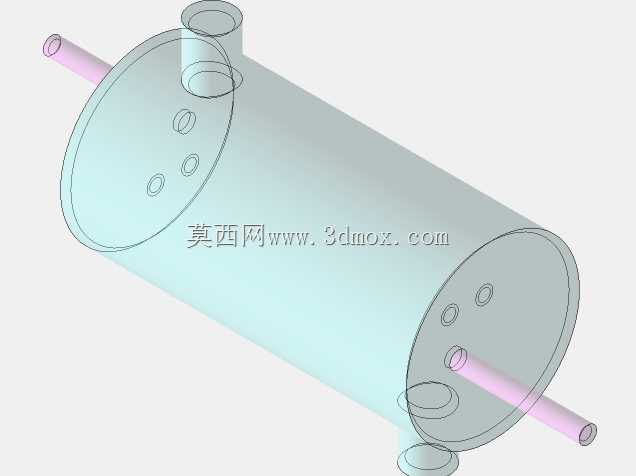

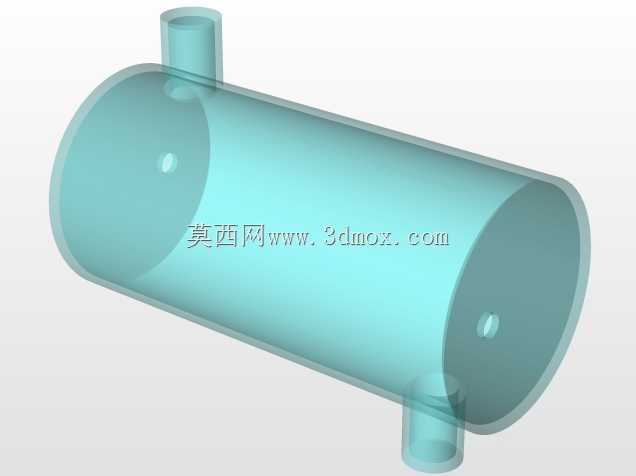

套管式逆流换热设备三维结构设计

在化工、暖通、能源回收、食品加工等诸多工业场景中，不同温度流体间的热量传递是极为常见的工艺需求，这类需求往往需要结构可靠、换热效率稳定的设备来实现，本次呈现的套管式逆流换热结构，正是针对中小流量流体换热场景设计的典型结构。从实际工况适配来看，这类结构常被用在余热回收、工艺介质温度调节、小型制冷系统换热环节，适配洁净度中等、无大量硬质杂质的流体工况，安装时可根据管路走向选择水平或倾斜布置，进出口管路需预留足够的法兰连接操作空间，避免后期维护时无法拆装密封件。

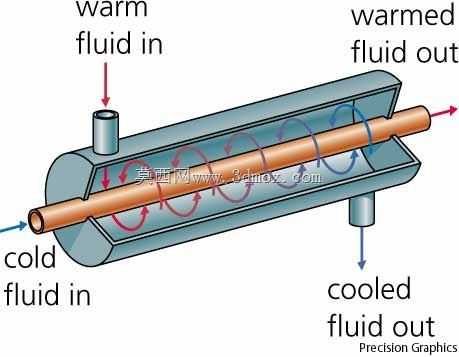

该结构采用同心套管的布局形式，中心管走一种流体，内外管之间的环隙走另一种流体，两种流体采用逆向流动的形式，即冷流体从中心管一端流入、被加热后从另一端流出，热流体从环隙的对应端流入、被冷却后从另一端流出，逆向流动的布置能让整个换热长度上的冷热流体温差保持在较为均匀的区间，相比顺流布局能获得更高的对数平均温差，在同等换热面积下提升整体换热效率。环隙内未设置额外折流构件时，流体沿环隙轴向流动，若需进一步提升环隙侧的换热系数，可在环隙内加装螺旋导流板，让环隙流体呈螺旋状流动，破坏流体边界层的滞流底层，减少传热热阻，不过加装导流构件时需要核算流体阻力，避免压降超出配套泵的扬程范围。

从设计思路层面看，这类套管式结构的优势在于结构简单、加工难度低，承压能力相比板式换热器更优，可适配更高压力的流体工况；设计时首先要根据换热量、冷热流体的进出口温度、比热容等参数计算所需的换热面积，再结合选定的管径核算管内、环隙的流体流速，流速过低容易导致流体中的杂质沉积、结垢，降低换热效率，流速过高则会带来过大的流动阻力，增加运行能耗。中心管与外管的连接位置采用焊接密封，环隙的进出口接管采用径向布置，接管的通径需匹配对应侧的流量需求，避免接管处流速突变带来局部阻力。安装边界方面，单根套管的长度不宜过长，否则会带来加工、运输、安装的不便，大换热量需求下可采用多根套管串联或并联的组合形式，并联布置时需要做好各支路的流量分配，避免偏流导致部分换热管换热效率不足；设备整体需要设置支撑构件，避免长管路运行时因自重、流体冲击产生振动，长期振动会导致焊缝位置出现疲劳泄漏。日常运维中，可根据流体的结垢特性定期对管程、环隙进行清洗，中心管可采用通球清洗的方式，环隙可采用化学冲洗的方式，保证换热面的清洁度，维持稳定的换热性能。
