HRC梅花形半弹性联轴器结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:259430
  • HRC梅花形半弹性联轴器结构设计
  • HRC梅花形半弹性联轴器结构设计
  • HRC梅花形半弹性联轴器结构设计
  • HRC梅花形半弹性联轴器结构设计
  • HRC梅花形半弹性联轴器结构设计
  • HRC梅花形半弹性联轴器结构设计
  • HRC梅花形半弹性联轴器结构设计
  • HRC梅花形半弹性联轴器结构设计
  • HRC梅花形半弹性联轴器结构设计
  • HRC梅花形半弹性联轴器结构设计
  • HRC梅花形半弹性联轴器结构设计
  • HRC梅花形半弹性联轴器结构设计
  • HRC梅花形半弹性联轴器结构设计

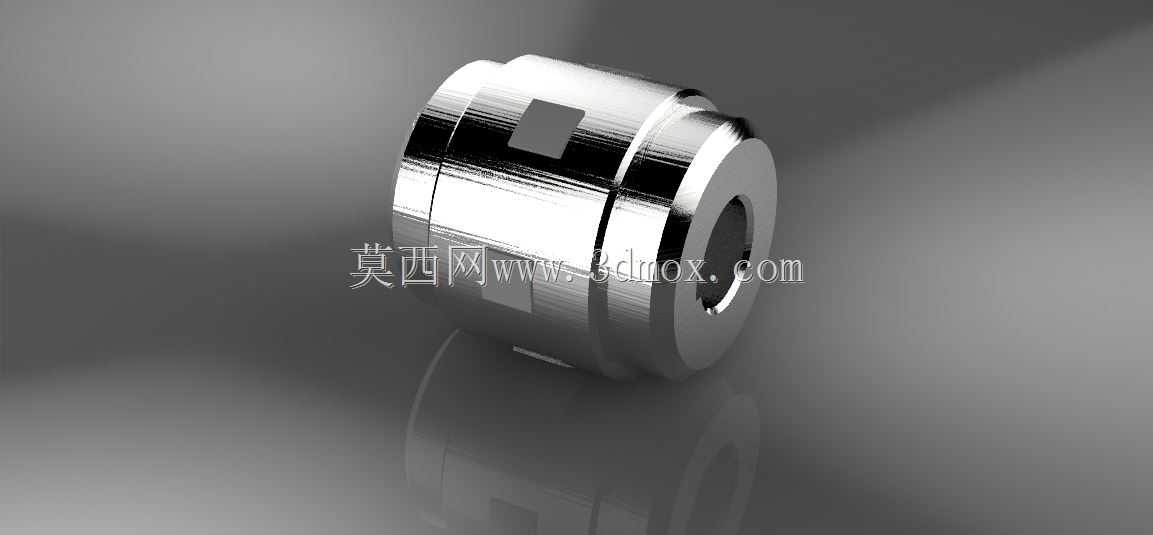

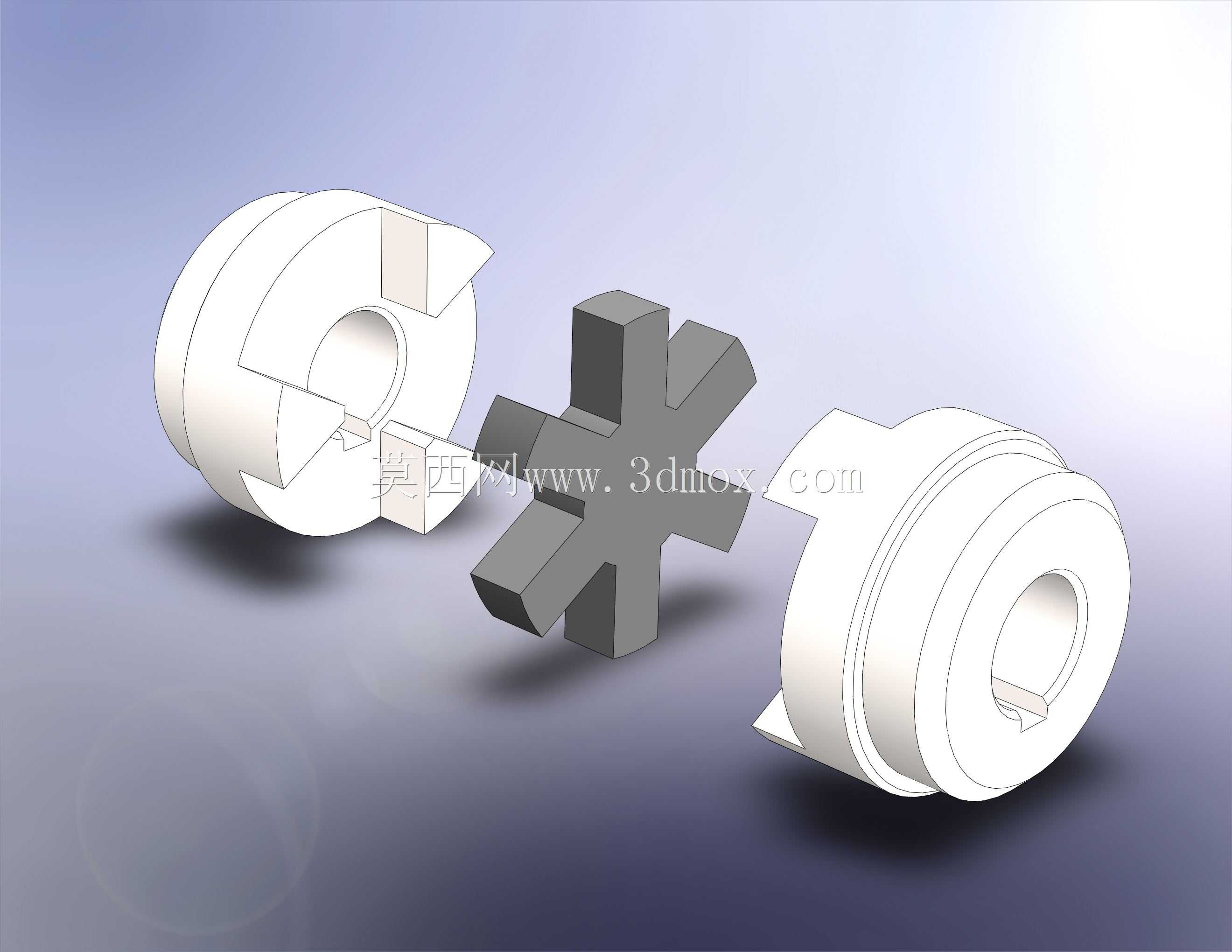

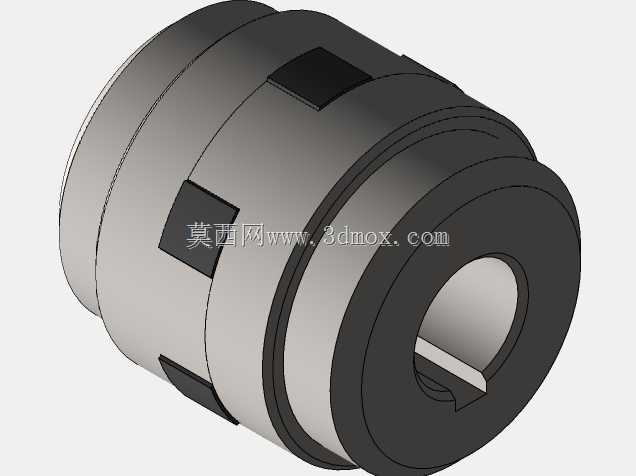

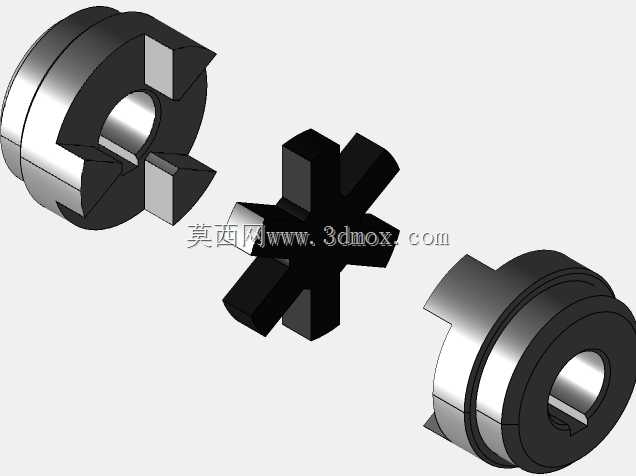

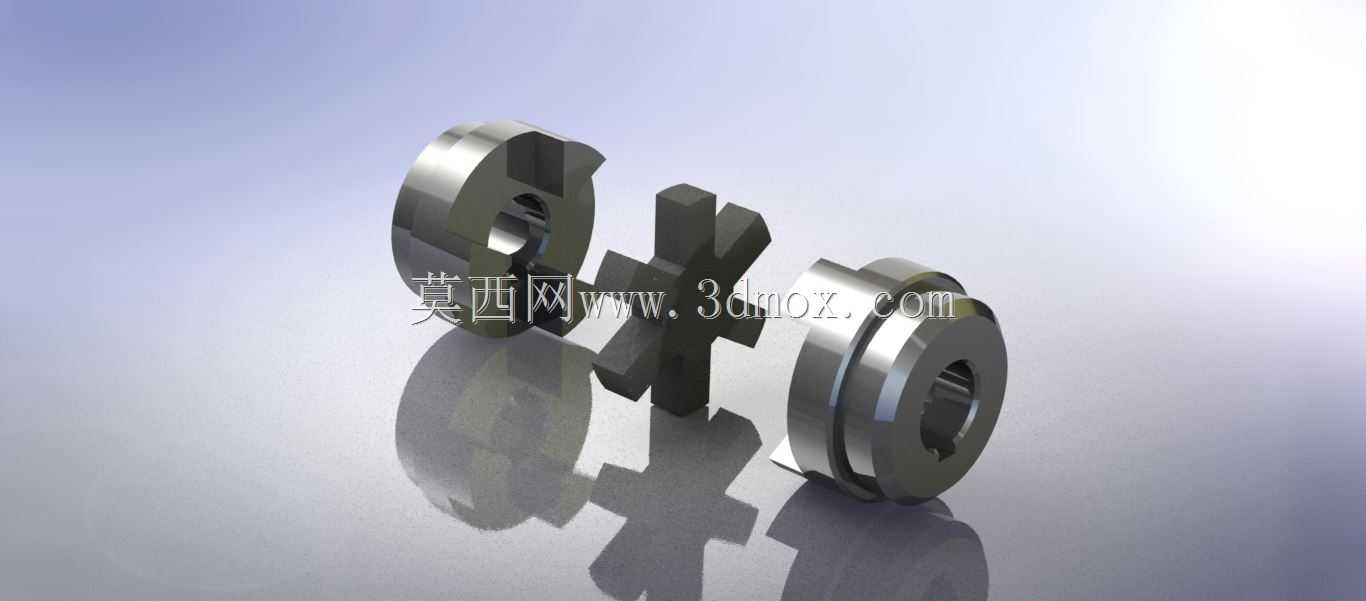

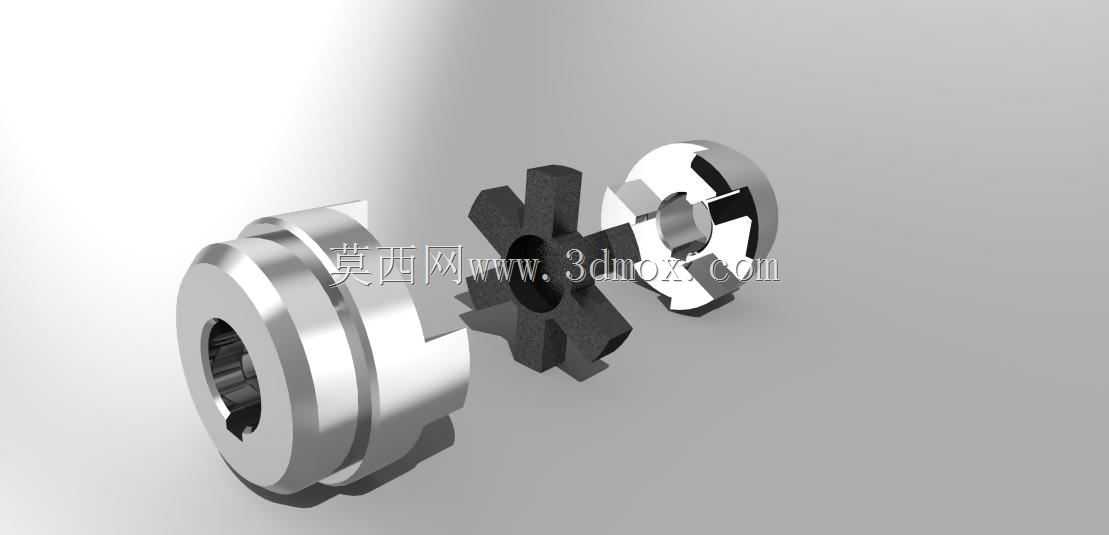

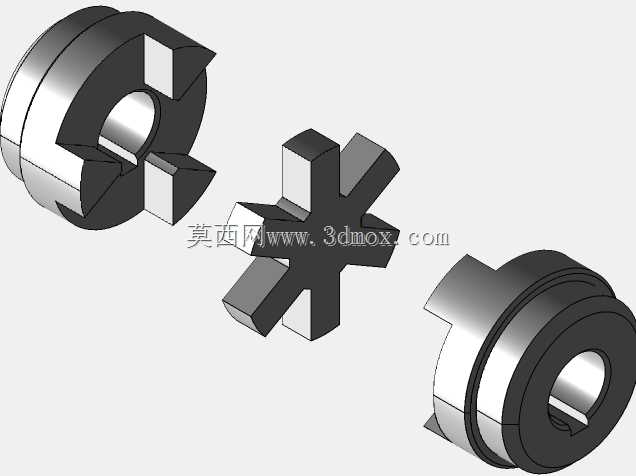

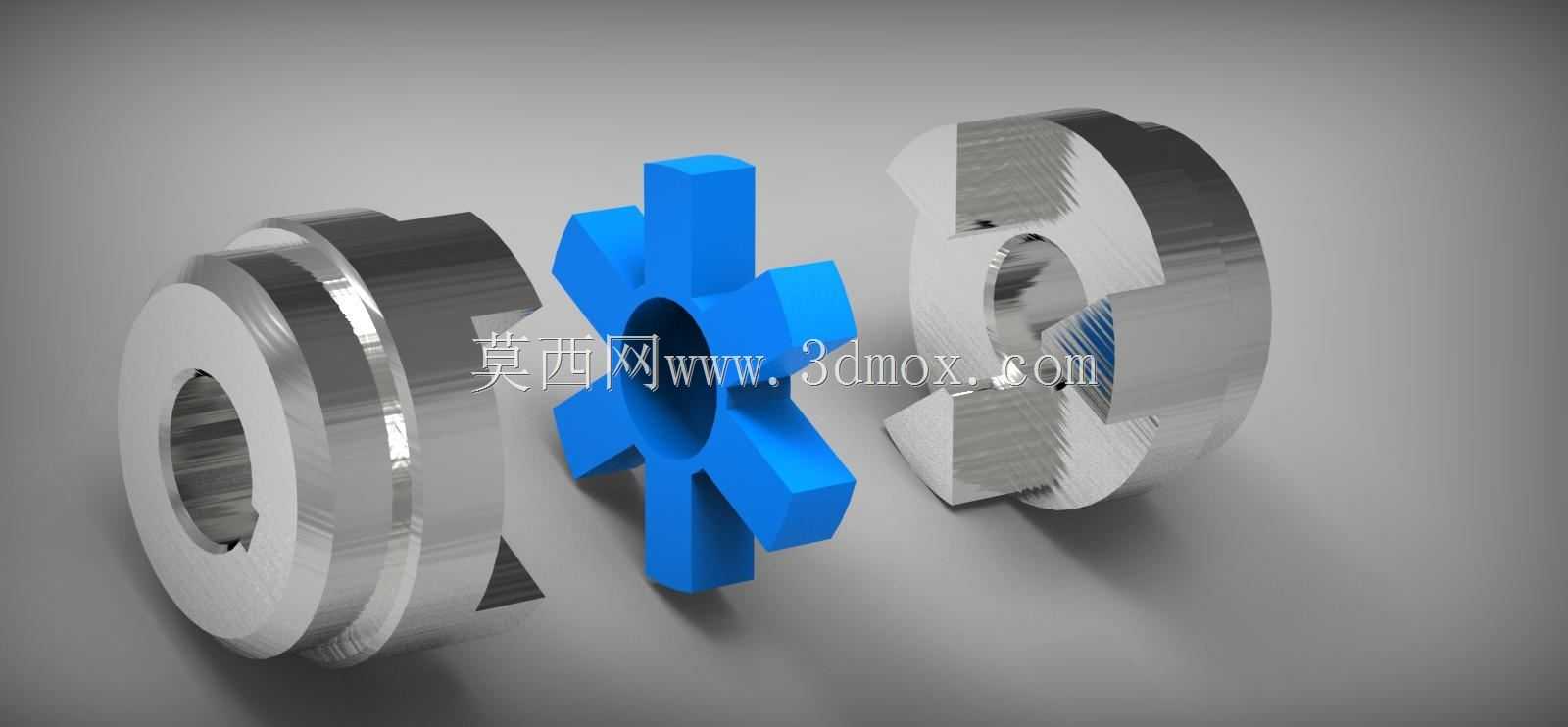

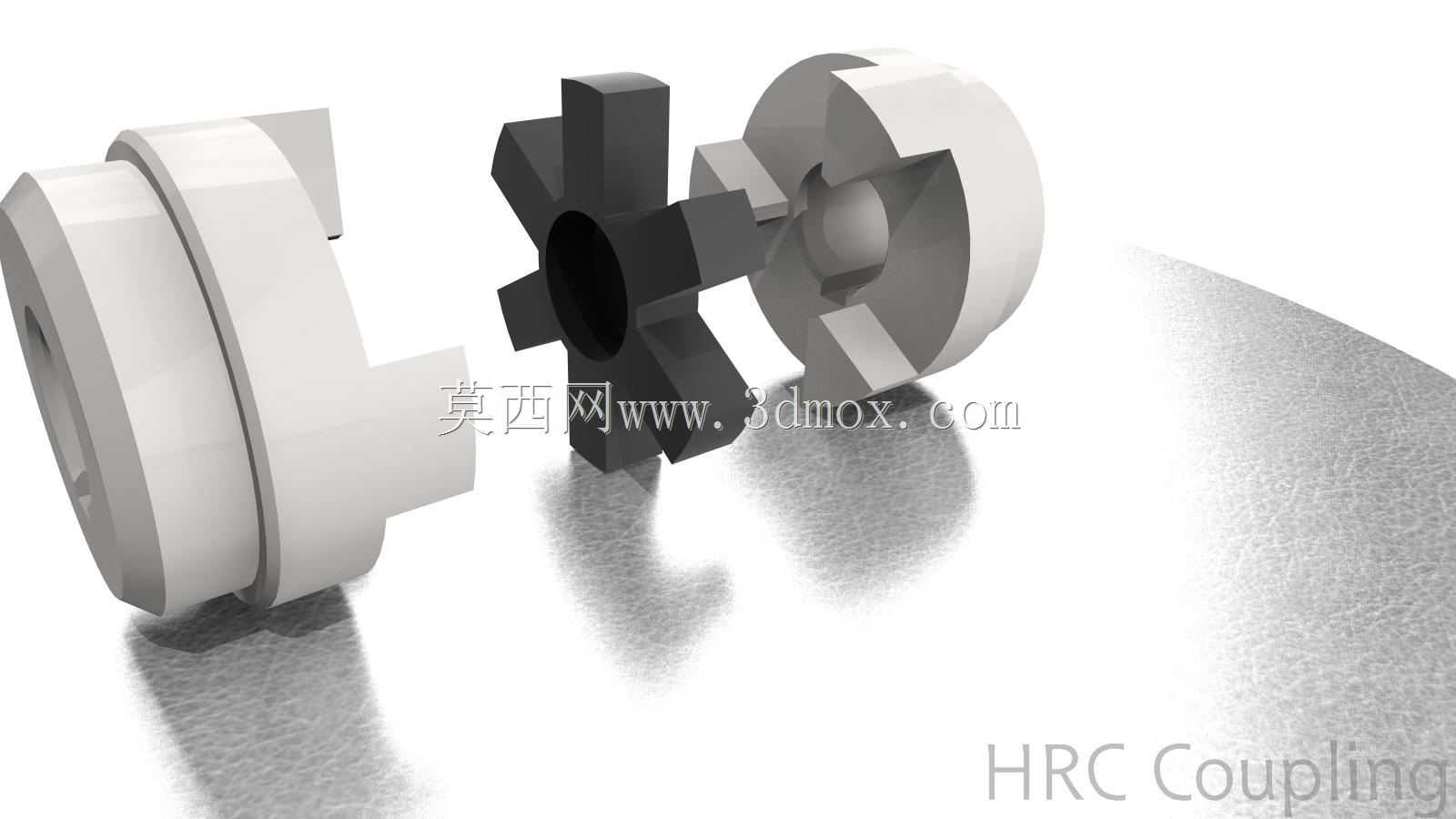

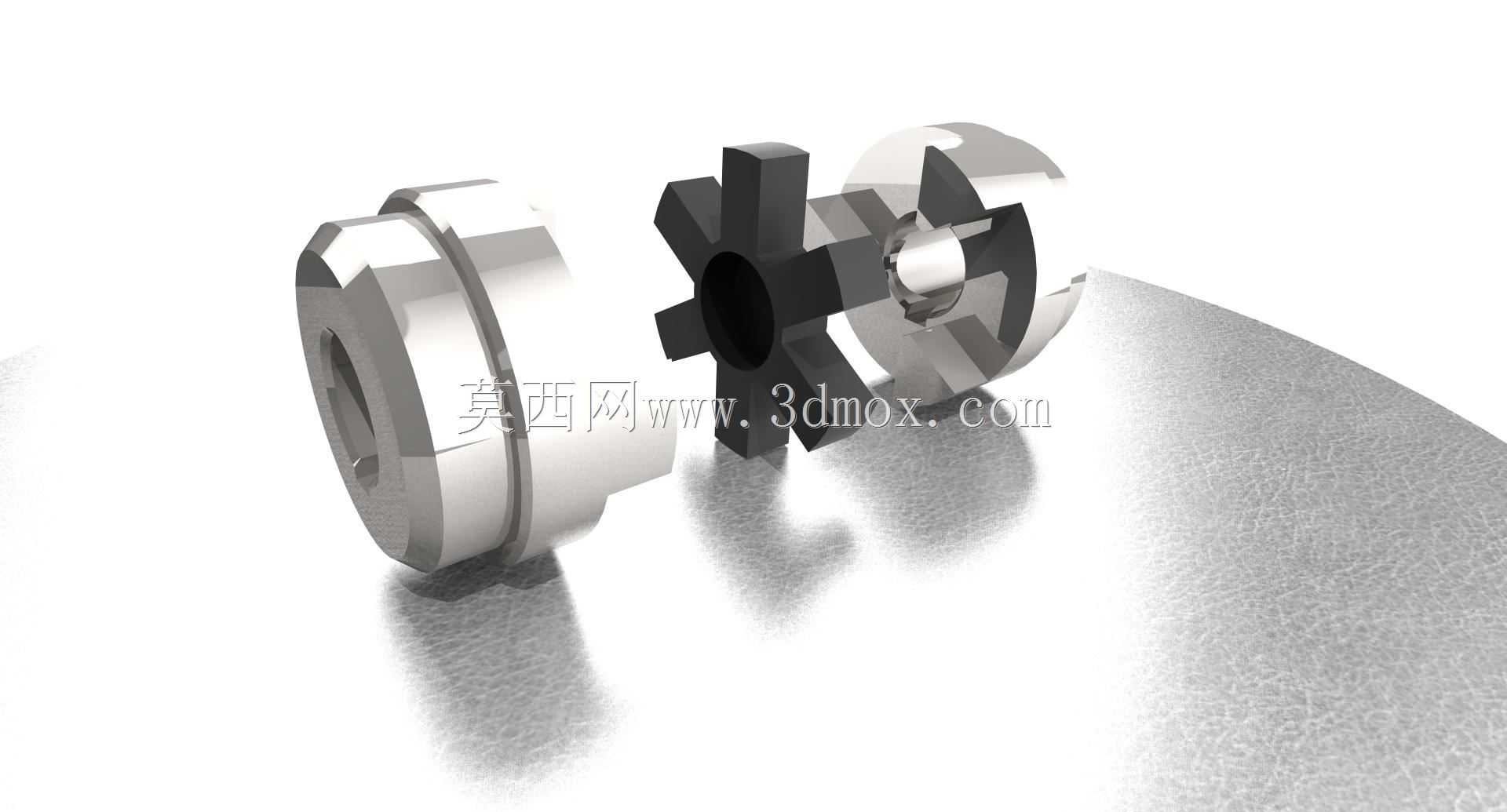

在常规工业传动场景里,电机与被驱动负载的轴系对接始终是结构设计环节的核心要点,不同工况下的轴系偏移、启动冲击、负载波动,都需要通过适配的传动连接部件来抵消,HRC梅花形半弹性联轴器正是针对这类中小功率传动场景开发的连接部件。这类联轴器最常出现在电机与减速机、泵类、输送辊道、小型风机等设备的轴端对接位置,尤其适合安装空间紧凑、对中精度存在小幅偏差、启停频次较高的传动工位。从结构组成来看,该联轴器由两个带凸爪的金属半联轴器与中间的梅花形弹性体构成,金属半体多采用45号钢精加工成型,轴孔部分可根据对接轴的形式加工成直孔、锥孔,搭配键槽实现周向扭矩传递,部分小规格型号也可采用顶丝锁紧的固定方式,适配不同直径的输出轴端。中间的弹性体通常选用耐磨聚氨酯或丁腈橡胶材质,十字分布的弹性瓣嵌入两个半体的凸爪间隙中,既可以传递额定扭矩,又能通过弹性体的形变补偿两轴之间的径向、角向与轴向偏移,同时吸收传动过程中的振动,降低启动瞬间的冲击载荷,避免刚性对接时轴系因对中偏差产生的额外弯矩,有效延长轴承、密封件等周边易损件的使用寿命。在设计建模过程中,需要重点把控几个核心尺寸边界:首先是半联轴器的轴孔直径公差,需严格匹配对接轴的公差带,保证装配后无松旷、无过盈卡滞;其次是凸爪与弹性瓣的配合间隙,间隙过大会导致传动反向间隙增大,启停时产生撞击噪音,间隙过小则会限制弹性体的形变空间,降低偏移补偿能力;另外是联轴器的总长与最大外径,需匹配安装位置的空间余量,避免与周边的设备护罩、机架结构产生干涉。实际选型应用时,需要根据传动系统的额定扭矩、最高转速、轴径尺寸、允许偏移量来匹配对应规格,半弹性的结构特性让它既保留了刚性联轴器的扭矩传递刚性,又具备一定的缓冲减震能力,相比刚性凸缘联轴器,它允许两轴存在一定的安装对中误差,降低了现场安装的调试难度,相比全弹性联轴器,它的扭转刚度更高,传动精度更稳定,不会出现大扭矩下的弹性滞后问题,非常适合常规工业场景下的电机输出端连接,在轻工生产线、输送设备、小型机床辅机等工位都有广泛应用。建模时还原了弹性体的瓣形弧度、半联轴器的凸爪倒角、轴孔键槽的标准尺寸,所有配合面的尺寸公差都参考机械设计手册的对应标准,可直接用于装配干涉校验、选型演示或工程出图参考。
