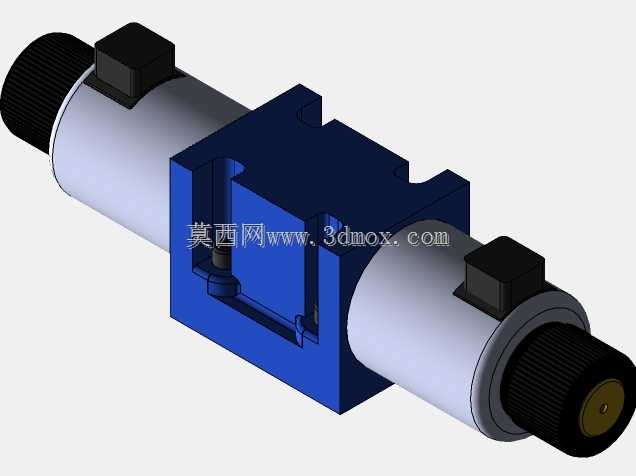

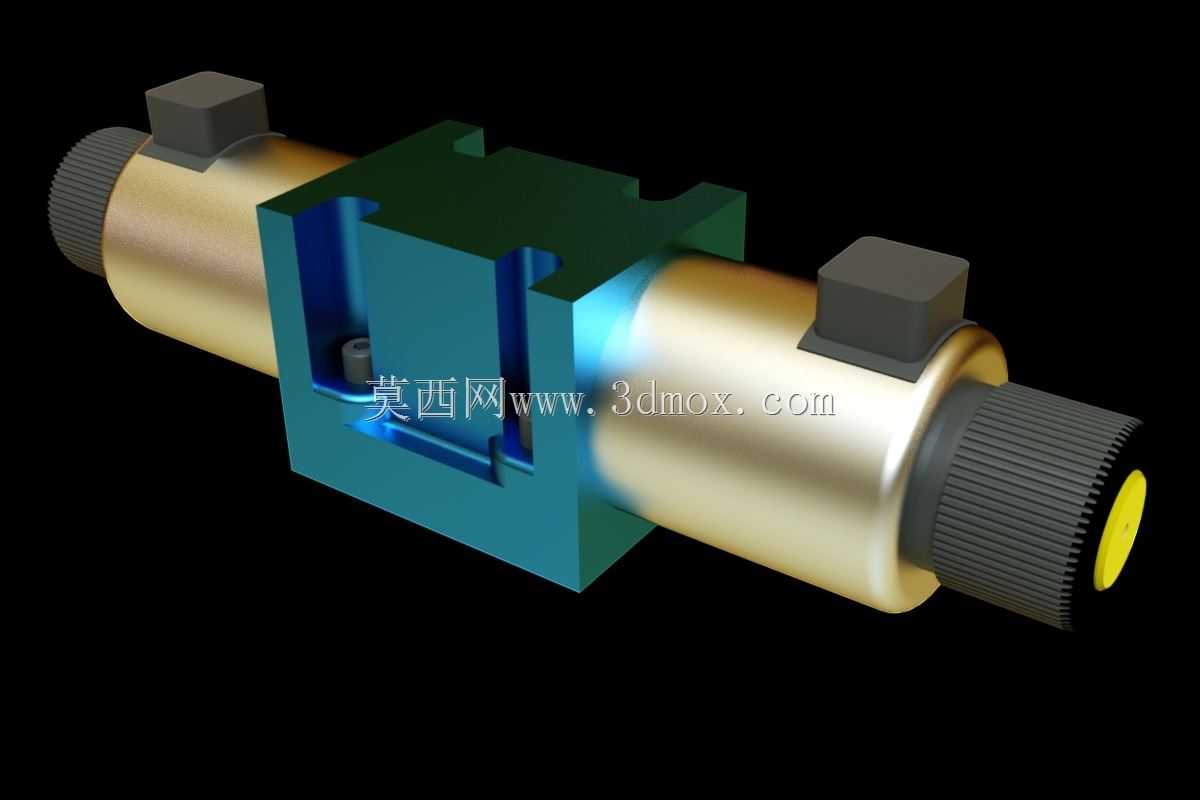

NG10通径电磁驱动液压方向控制阀

这款NG10通径的液压控制阀，主要应用在工业液压系统的油路方向切换场景，常见于机床液压站、工程机械液压回路、自动化生产线液压驱动单元这类需要精准控制执行元件动作方向的场合，能够根据电控信号快速切换压力油的通断与流向，驱动液压缸、液压马达等执行件完成预设的往复动作或者旋转动作。从结构设计来看，阀体采用了通径10mm的标准流道布局，两端配置湿式电磁铁驱动组件，电磁铁端部的滚纹结构是手动应急推杆的操作面，在电控系统失电或者调试阶段，可以通过按压端部手动推杆临时切换阀芯位置，完成应急动作或者回路调试。阀体中部的安装面符合标准液压阀安装尺寸规范，带有定位凸台与固定螺栓孔位，能够直接匹配NG10通径的标准油路块安装面，不需要额外加工过渡连接板，安装时只要保证结合面的平面度与密封件完好，就能避免高压油泄漏问题。阀芯采用台肩式节流结构，在换向过程中可以通过台肩的遮盖量设计实现不同的换向过渡机能，适配不同负载工况下的换向缓冲需求，避免执行元件在换向瞬间出现液压冲击，损坏管路或者连接部件。两端电磁铁的接线座采用方形防护结构，能够适配标准的液压阀电气接插件，接线后可以达到常规工业环境的防护等级，避免车间内的油污、切削液溅入接线端造成短路故障。在实际选型应用中，这款阀的安装边界需要预留足够的接线空间与手动操作空间，阀体两侧电磁铁的外伸长度要纳入液压站的布局尺寸核算，避免和周边的管路、其他阀件产生安装干涉，同时要保证阀的安装轴线处于水平方向，避免阀芯自重影响换向灵敏度。流道设计上采用了低阻尼的铸造成型流道，在额定流量下的压力损失控制在合理区间，能够减少液压系统的无功发热，提升系统整体的能效表现，适配常规矿物液压油的工作介质，在正常的油温、粘度范围内可以稳定实现换向动作，响应速度满足绝大多数工业液压系统的动作时序要求。
