同轴式三级齿轮减速传动装置结构设计

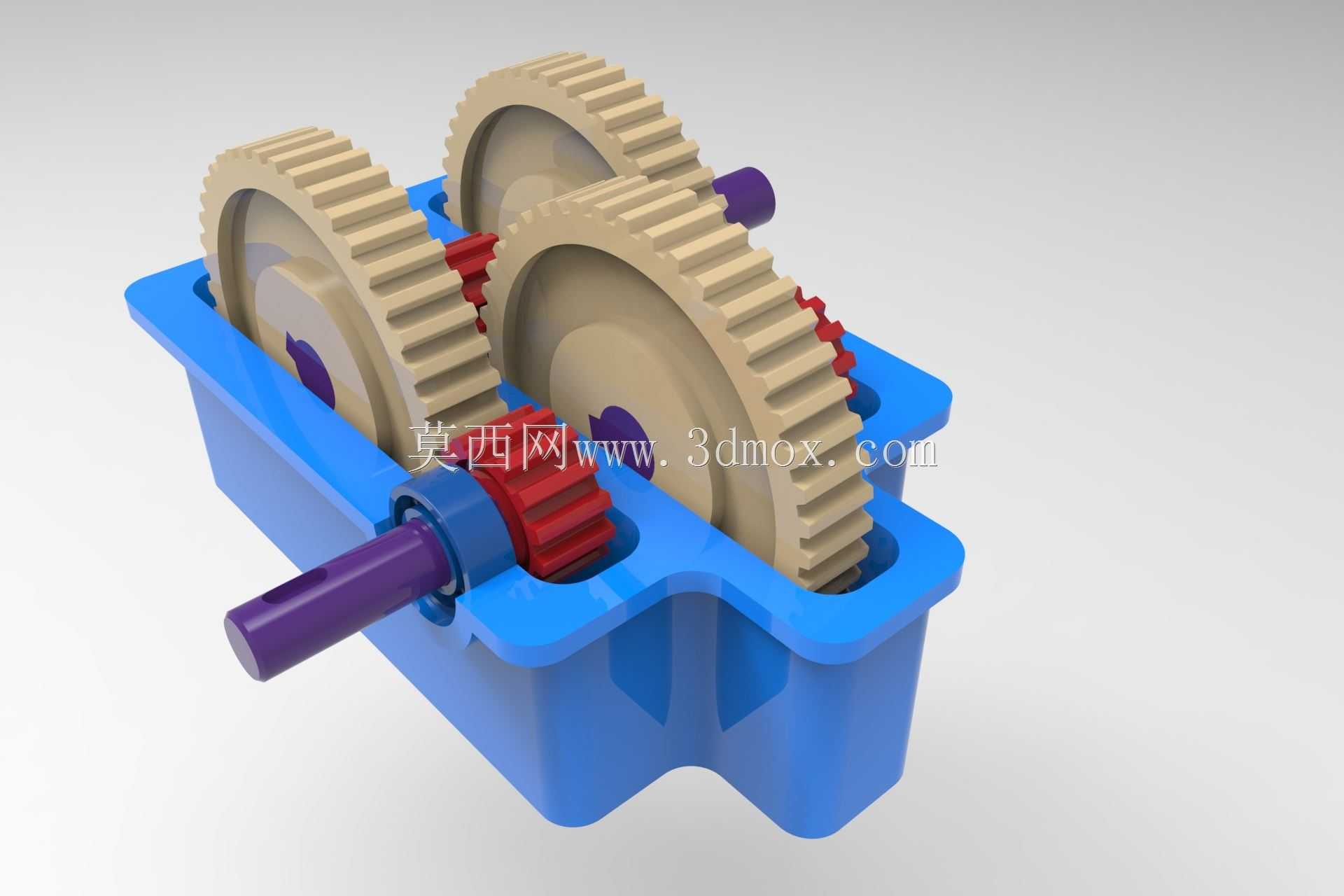

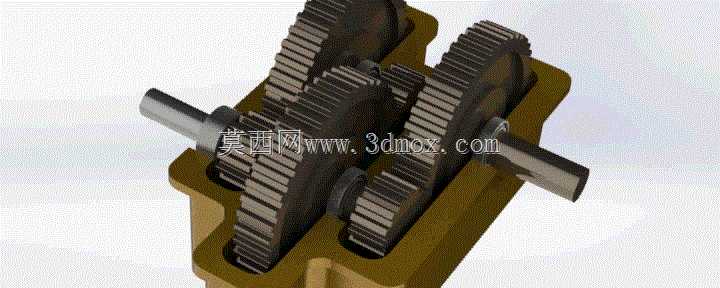

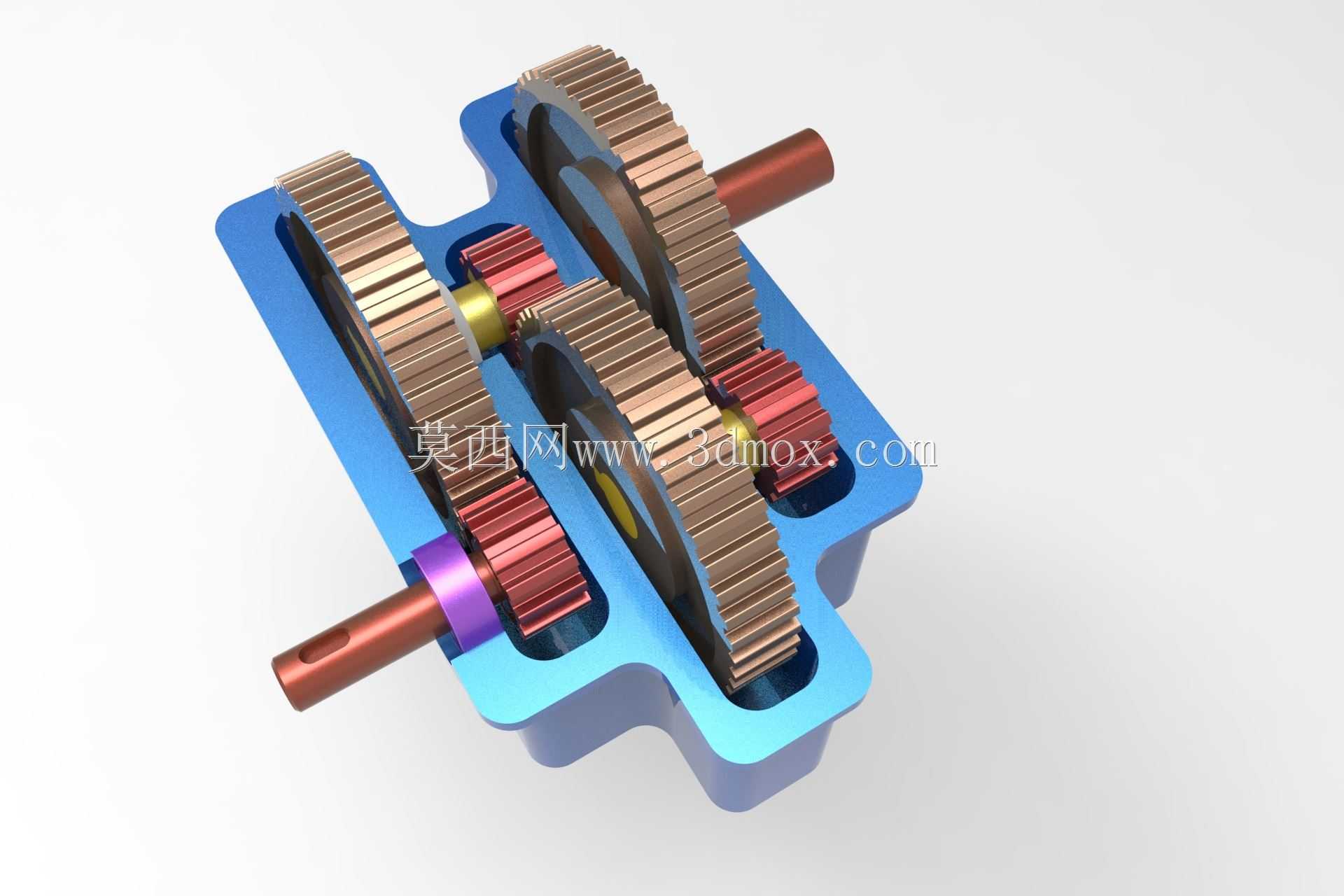

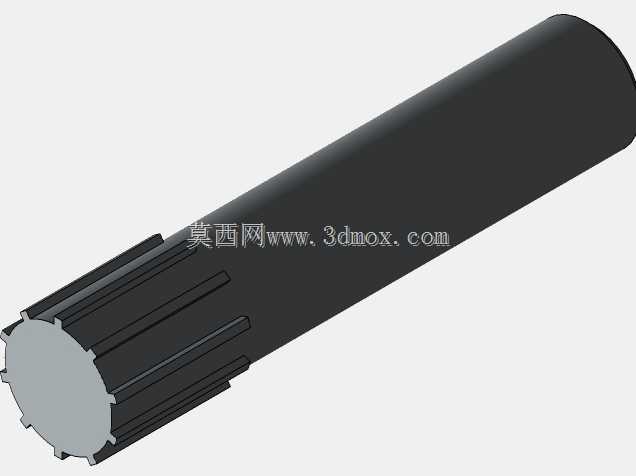

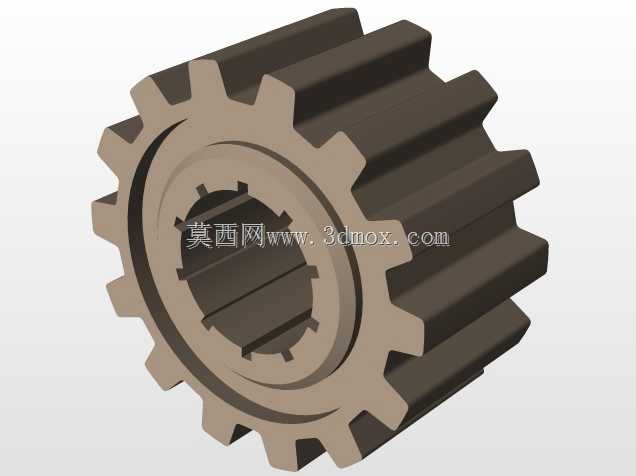

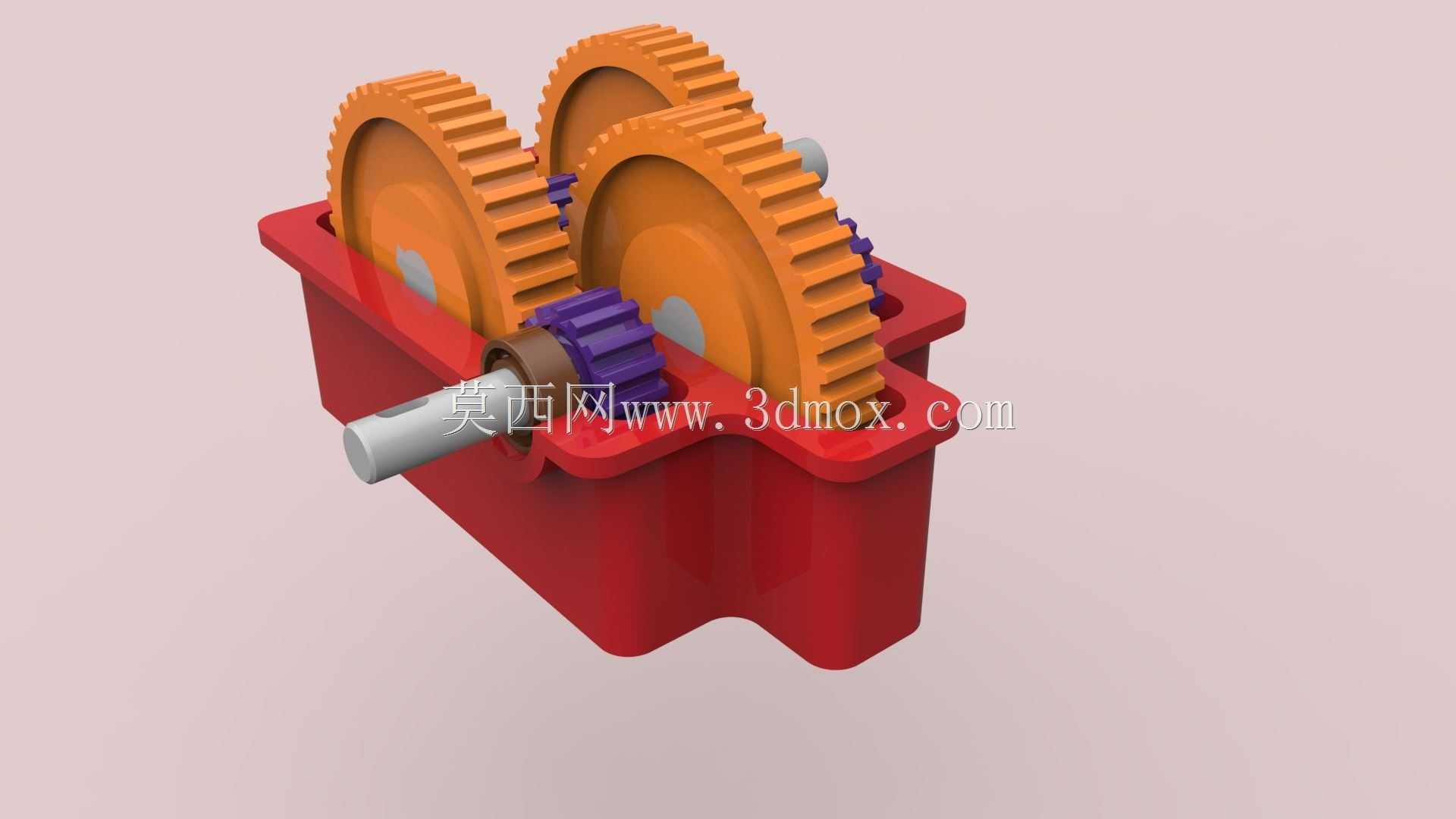

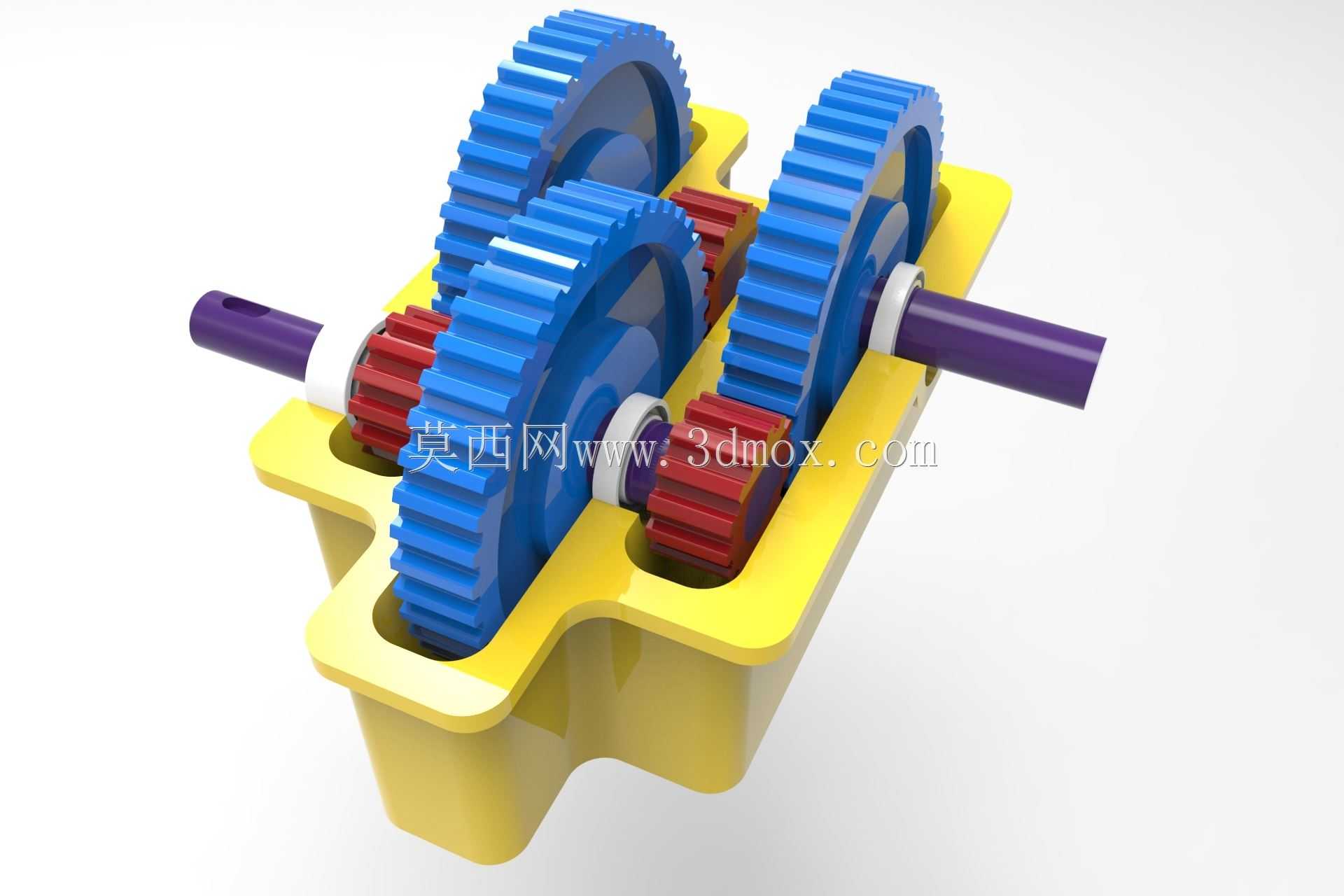

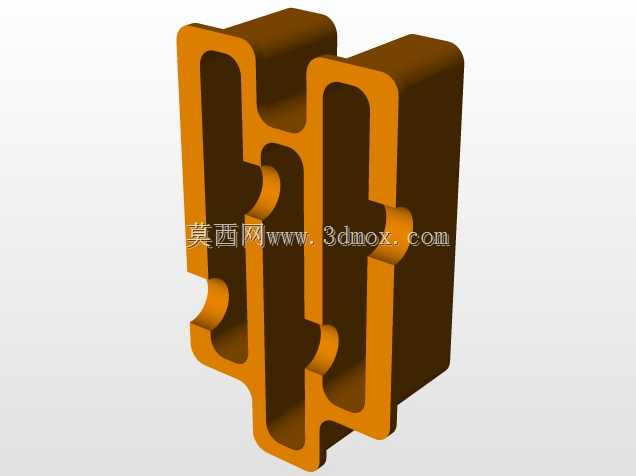

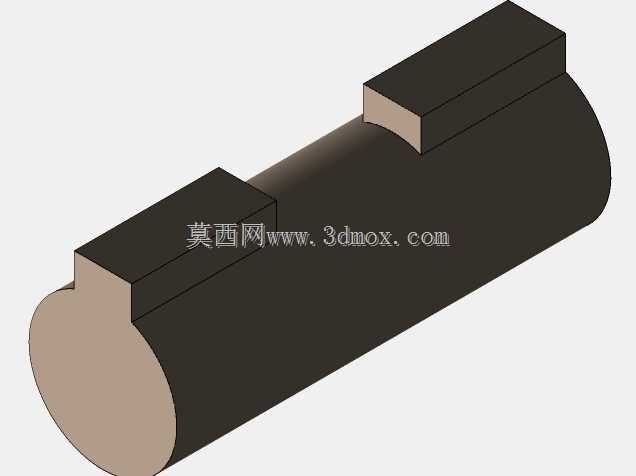

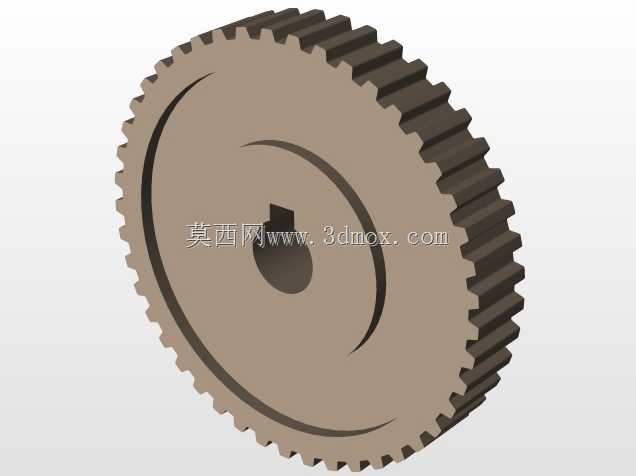

这套齿轮减速结构主要面向中小功率传动场景的转速匹配需求，常见于轻工输送线、小型自动化专机、食品包装设备的动力输入端，用来将原动机输出的高转速降低至工作机构所需的低转速区间，同时放大输出扭矩，匹配执行端的负载特性。从结构布局来看，采用三级直齿圆柱齿轮啮合传动的排布方式，输入轴与输出轴采用平行轴布局，箱体采用剖分式蓝色注塑/铸塑外壳结构，既可以为内部齿轮副提供封闭的储油润滑空间，也能隔绝车间粉尘、切削液等杂质侵入啮合区域，避免齿面出现磨粒磨损。设计过程中优先考虑了齿轮副的中心距匹配，各级齿轮的模数、齿数经过传动比分配计算，保证总传动比满足常规小功率设备的减速需求，同时各级齿轮的齿宽系数经过校核，避免出现偏载导致的齿面接触疲劳失效。输入轴端伸出箱体的部分设计有轴肩定位结构，用来安装轴承与密封件，轴端的紫色段为动力输入连接位，可通过联轴器与驱动电机输出轴直连，也可加装带轮实现远距离动力传递；输出轴的轴径尺寸经过扭矩校核，能够承受额定负载下的扭转应力，轴上的红色齿轮为中间传动级的小齿轮，与两侧大齿轮依次啮合，实现动力的逐级传递。箱体的安装边界预留了地脚固定位，可直接通过螺栓安装在设备机架的安装平面上，箱体上部的开口结构方便后期检修时直接开盖检查齿轮啮合状态、补充润滑脂，无需完全拆解整个传动单元。齿轮与轴的连接采用平键周向定位，配合轴用挡圈实现轴向固定，避免运转过程中齿轮出现轴向窜动影响啮合精度。轴承选用深沟球轴承，能够同时承受径向载荷与少量轴向载荷，适配直齿轮传动过程中产生的径向力，轴承端盖与箱体之间加装密封垫片，防止润滑油泄漏同时阻挡外部杂质进入。整个传动结构的外形尺寸紧凑，平行轴的布局方式相比蜗轮蜗杆减速结构传动效率更高，相比行星减速结构加工成本更低，适合对成本控制较严格、安装空间有限的通用机械设备使用，日常维护仅需定期检查箱内润滑脂状态、紧固安装螺栓即可，无需复杂的保养操作。
