精密蜗轮蜗杆传动减速箱体结构

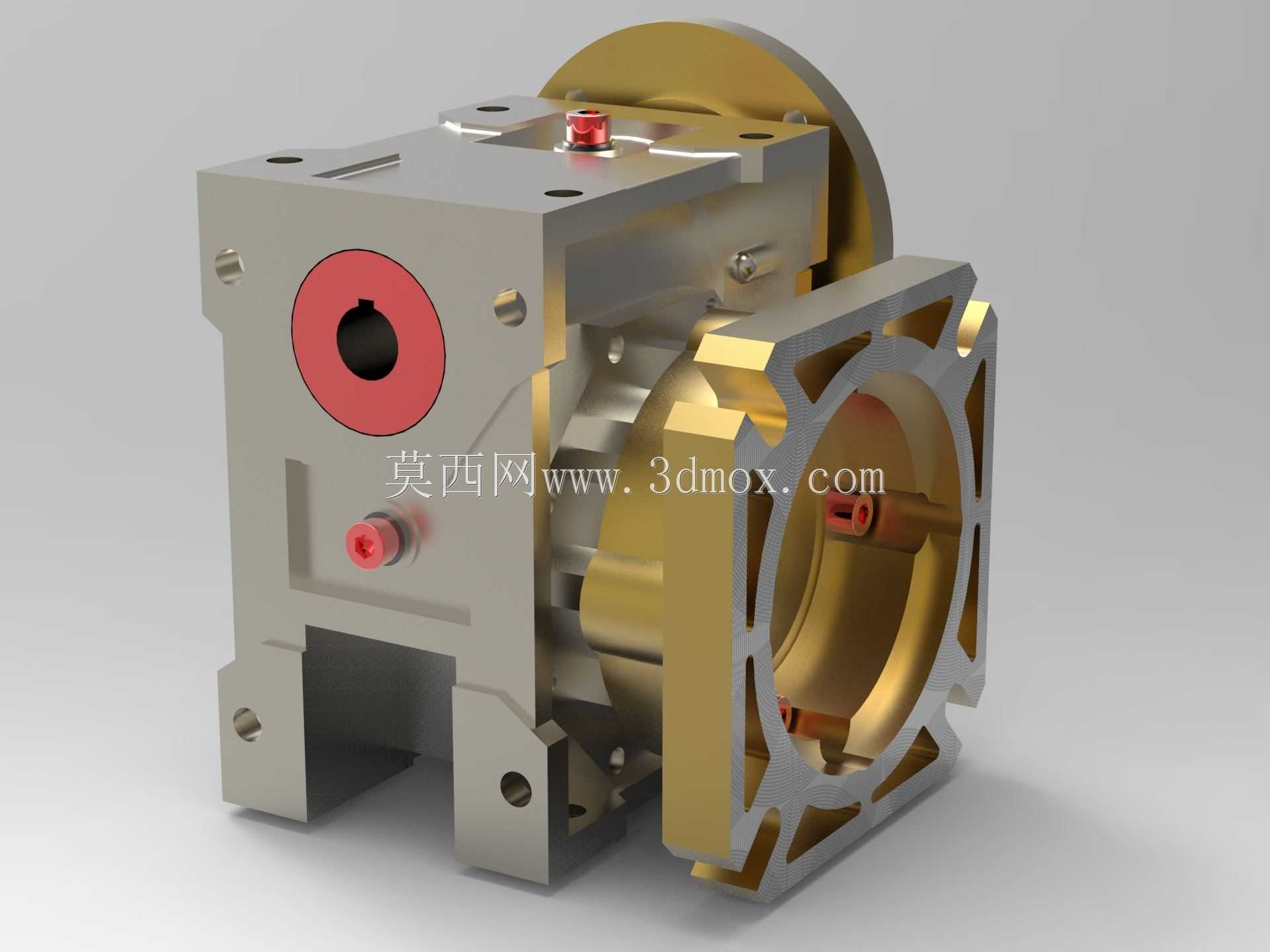

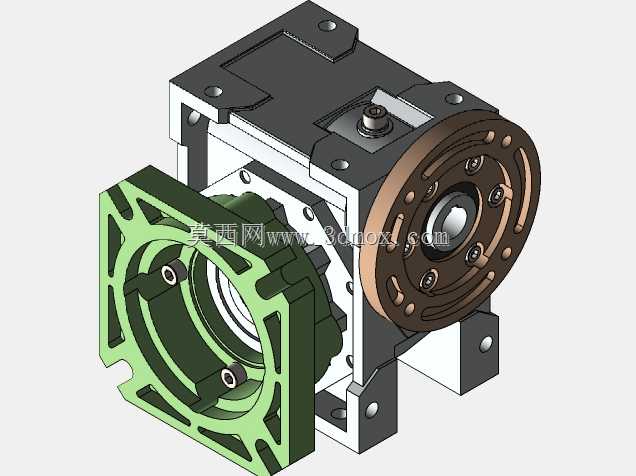

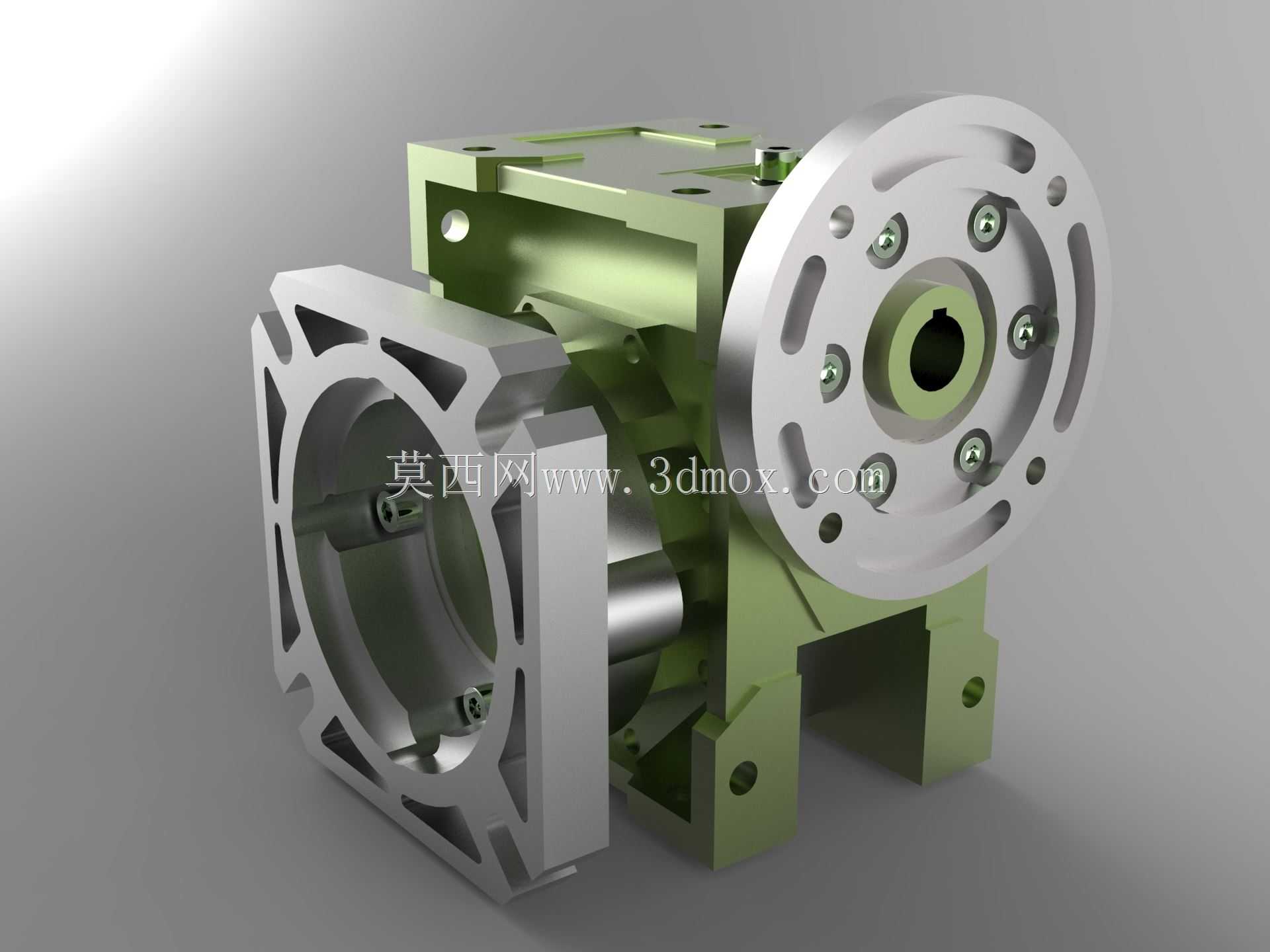

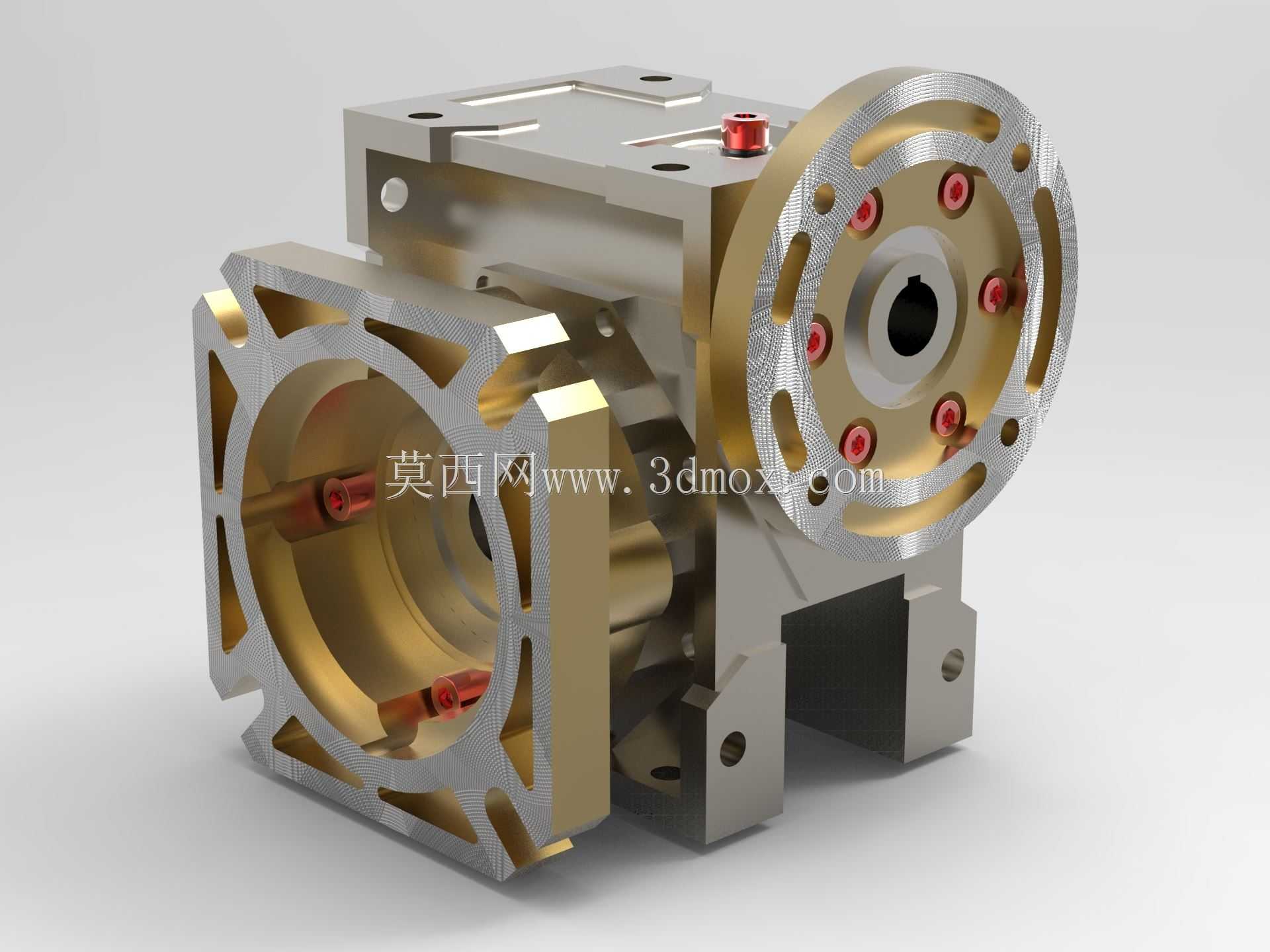

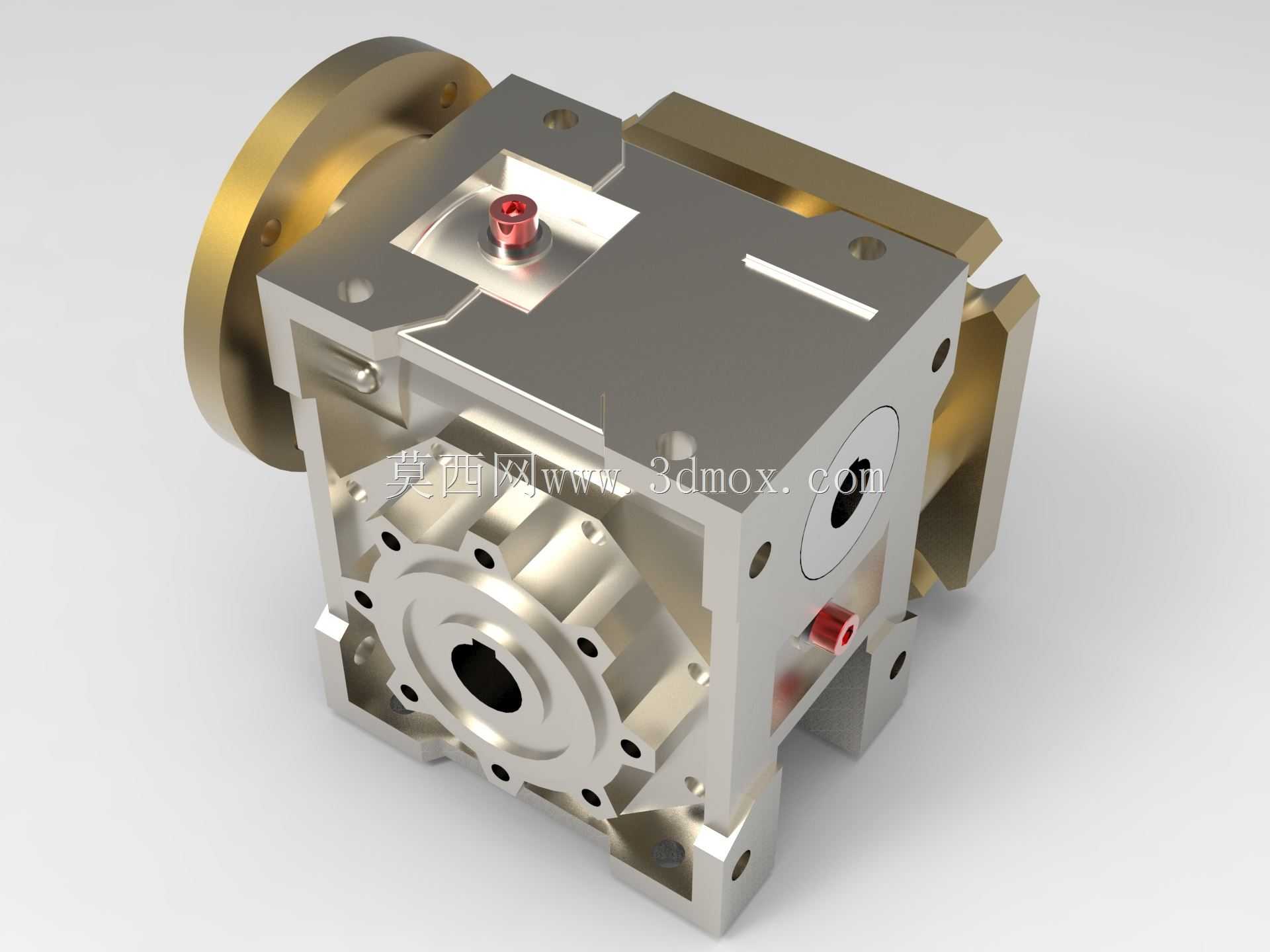

这款蜗轮蜗杆减速结构，常被配套在轻工输送线、小型自动化专机、食品包装辅机这类对安装空间有严格限制的传动场景中，核心作用是匹配伺服或步进电机的高转速输出，通过固定传动比完成扭矩放大，同时将动力输出方向调整90度，适配设备侧装、垂直安装的布局需求。从结构设计逻辑来看，箱体采用分体式压铸铝成型方案，主体承力框架做了加厚筋条处理，既控制整体自重，又能保证蜗轮蜗杆啮合时的箱体刚性，避免长期负载下出现壳体变形导致的啮合间隙变大、传动噪音升高问题。输入端采用标准法兰接口，法兰端面的定位止口做了公差配合设计，可直接适配市面主流规格的伺服电机、步进电机安装，不需要额外加工转接板，输入端的轴承位预留了足够的轴向调整空间，装配时可通过端盖垫片调整蜗杆的轴向窜动量，保证蜗杆与蜗轮的啮合接触面积达到设计要求。输出端采用法兰式输出结构，输出轴中心孔做了键槽设计，可直接连接负载转盘、传动辊筒或者联轴器，输出法兰的安装孔采用圆周均布设计，支持多角度安装调整，适配不同设备的输出朝向需求。箱体底部预留了两个带安装孔的支撑脚，安装孔做了长圆孔设计，现场安装时可小范围调整安装位置，降低对安装基座的加工精度要求；箱体上部预留了注油孔位，日常维护时可直接加注润滑脂，不需要拆解箱体，注油孔旁设置了透气塞，避免设备长时间运行时箱体内温度升高导致内部压力过大，出现润滑油渗漏问题。蜗轮部分采用铜合金材质加工，蜗杆采用调质合金钢表面淬火处理，配对啮合时可有效降低摩擦系数，提升耐磨性能，同时具备一定的反向自锁特性，在垂直安装场景下可避免负载断电后出现溜车问题，提升设备运行安全性。箱体的各个合箱面都做了密封槽设计，装配时加装O型密封圈，可达到IP54左右的防护等级，适配多粉尘、少量溅水的车间生产环境，整体结构没有冗余设计，所有外部凸台都做了倒角处理，既避免装配时划伤操作人员，也能减少设备运行时的积尘问题。
