工业传动用同轴式减速齿轮箱结构

在各类工业传动场景中，减速齿轮箱是匹配原动机与工作机转速、传递扭矩的核心部件，这套同轴式减速齿轮箱的结构设计，充分考虑了常规工业场景的安装适配性与运行稳定性。从实际应用来看，这类齿轮箱常配套在输送线驱动端、小型搅拌设备、轻工机械传动单元、自动化生产线的动力传输段，用来把电机输出的高转速降低到工作端需要的转速区间，同时放大输出扭矩，满足负载端的动力需求。

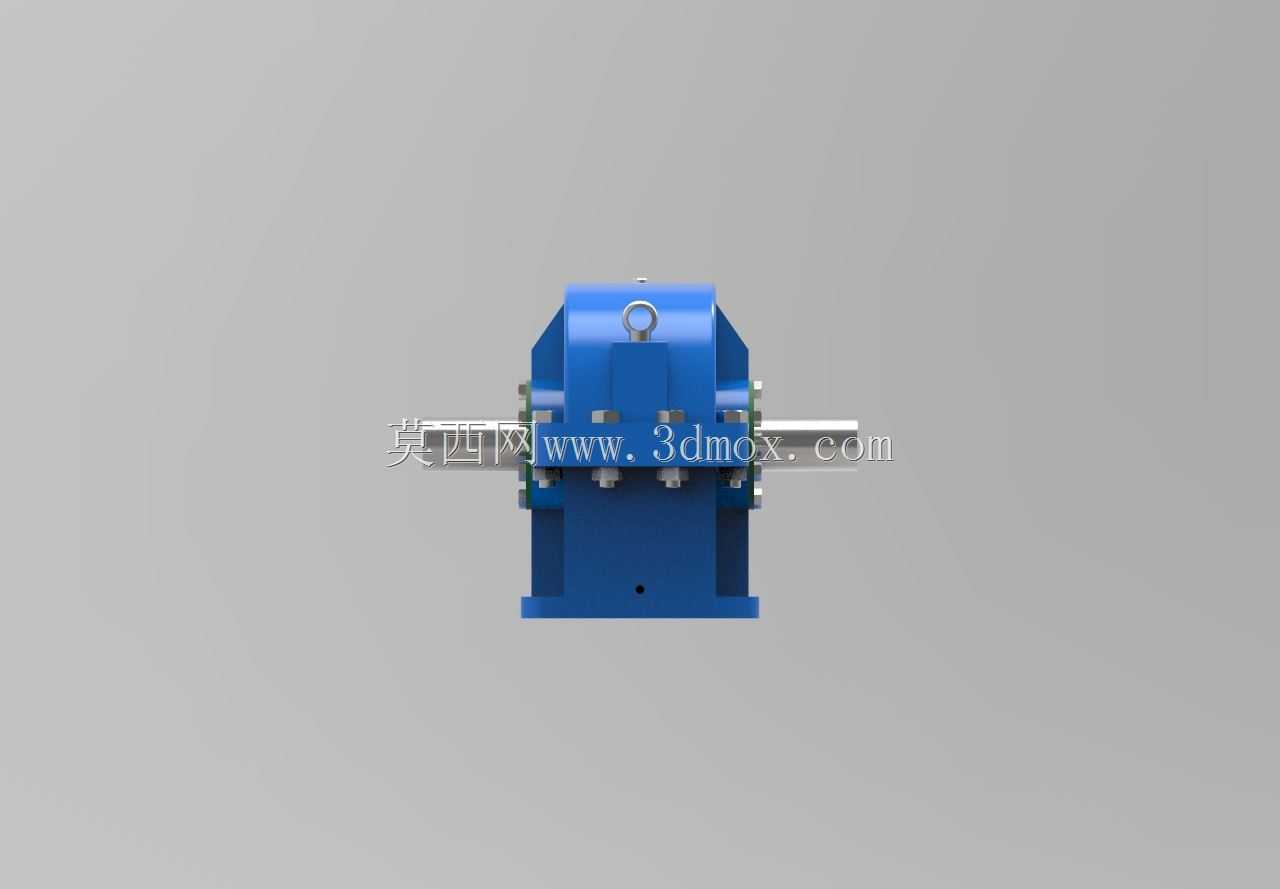

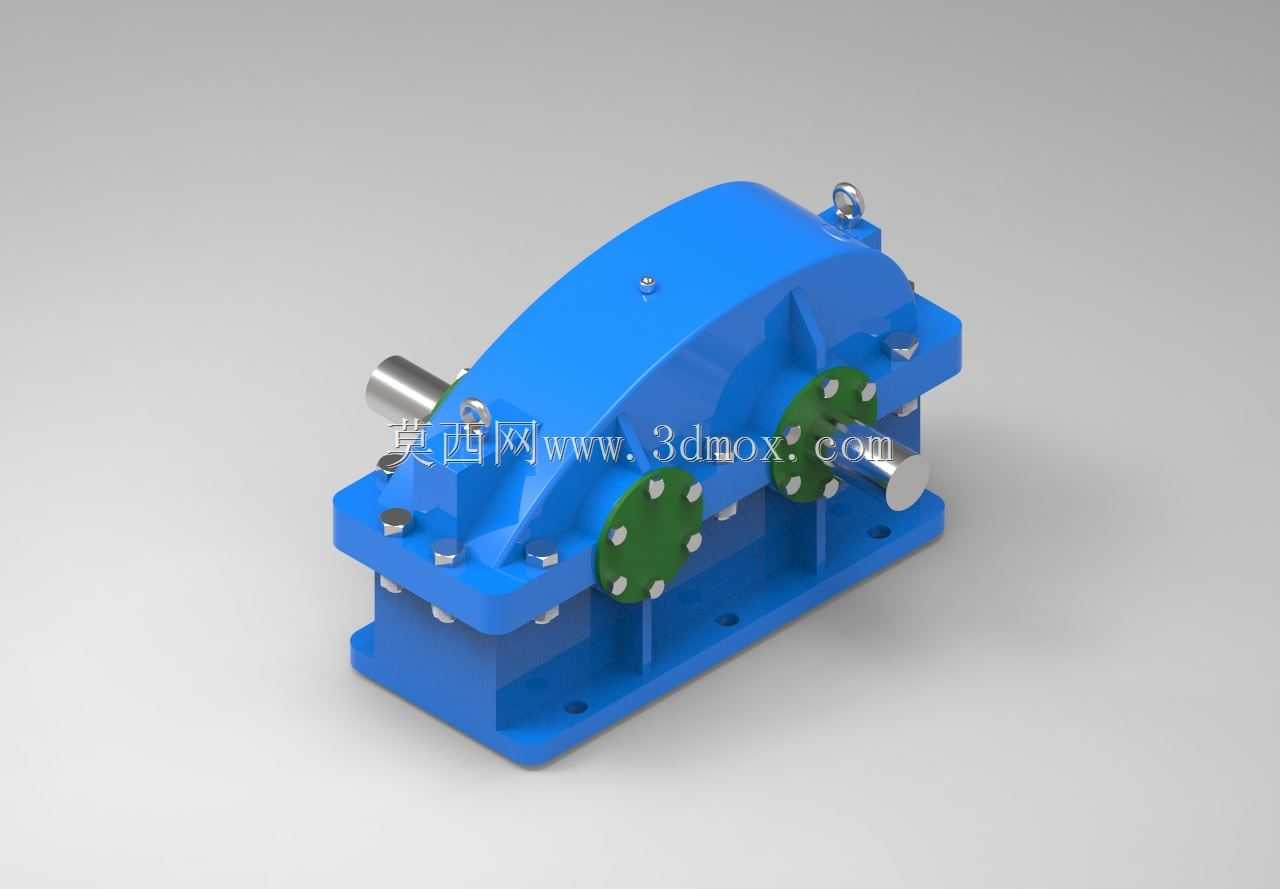

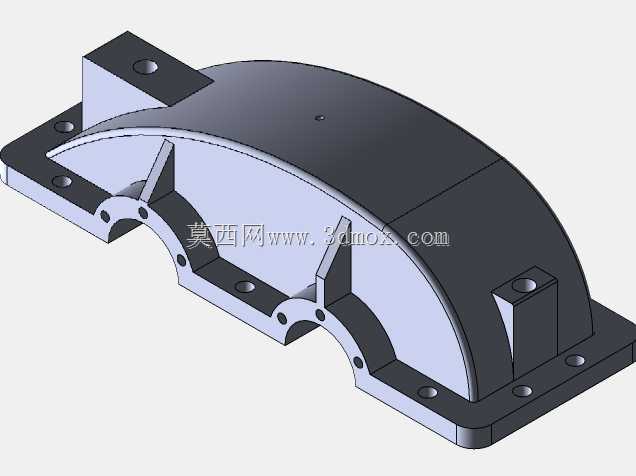

设计过程中优先考虑了传动链的同轴布局，输入轴与输出轴处于同一轴线上，能大幅缩小设备安装时的横向占用空间，适配安装空间局促的设备集成场景。箱体采用分体式铸铁结构的设计思路，上下箱结合面经过精密铣削加工，保证装配后的密封性能，避免齿轮润滑油脂渗漏，同时箱体的加强筋布局沿着轴承座受力方向延伸，能承受齿轮啮合过程中产生的径向与轴向载荷，减少运行过程中的箱体形变，保证齿轮啮合精度。

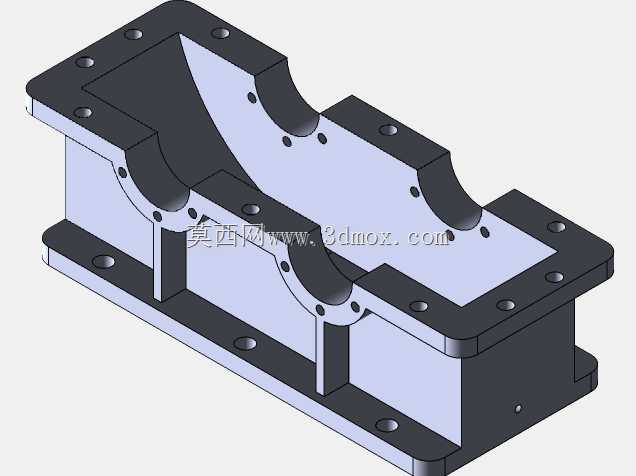

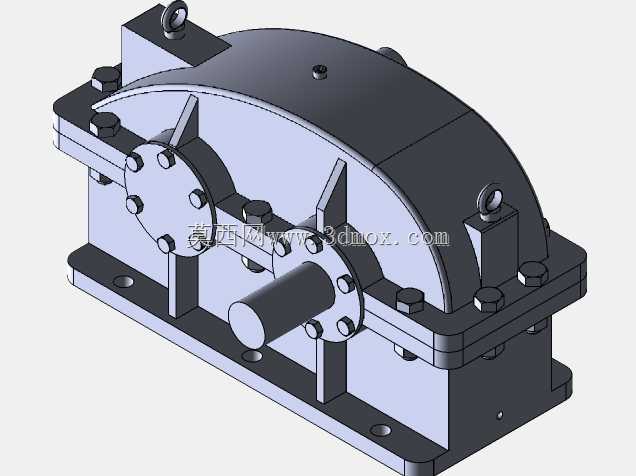

安装边界方面，箱体底部设置了带安装孔的一体式安装底座，安装孔的孔距按照通用工业安装标准预留，可直接适配常规规格的槽钢安装基座或设备安装台面，不需要额外加工过渡连接板。输入、输出轴的轴伸长度与轴径匹配常规标准联轴器的安装尺寸，轴端预留了键槽，可直接通过平键传递扭矩，现场装配时不需要二次加工轴头。箱体顶部设置了吊环安装位，方便设备组装、检修时的吊装转运，侧面预留了油位观察与换油口位置，日常维护时不需要拆解箱体即可完成润滑油更换与油位检查。

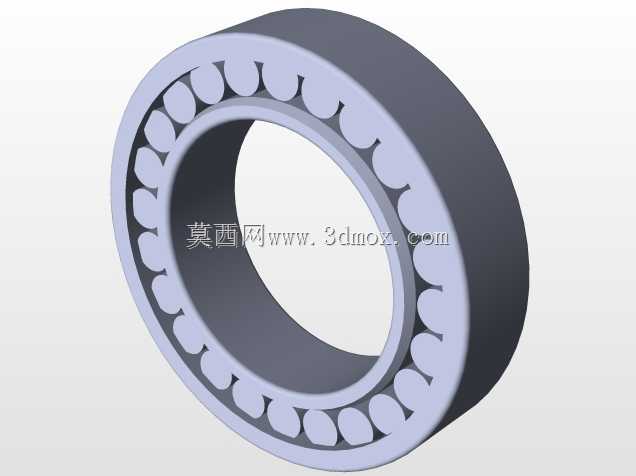

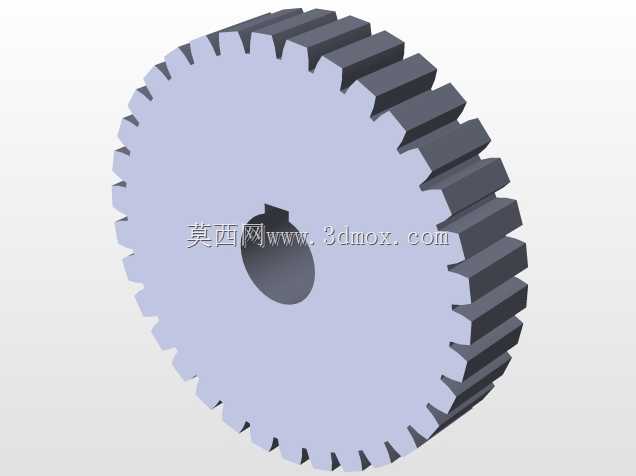

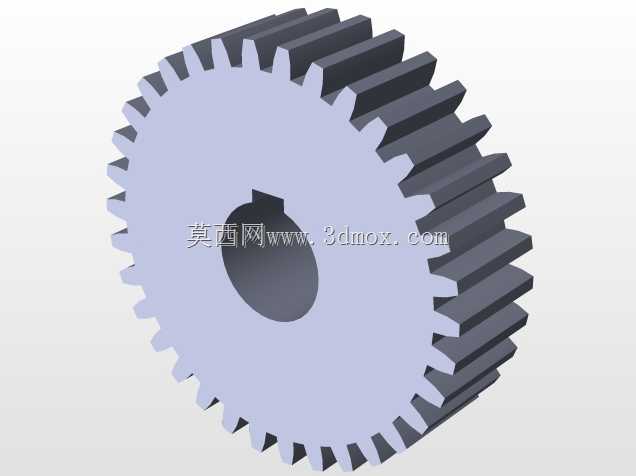

内部齿轮采用渐开线圆柱齿轮啮合结构，齿轮参数经过载荷校核，能保证在额定负载下的平稳传动，轴承选型匹配轴系的受力特性，可承受长期运行下的径向载荷与少量轴向窜动，箱体内部的润滑流道设计能保证齿轮啮合区与轴承位置在运行时得到充分润滑，降低磨损速率，延长设备整体使用寿命。在设备选型适配时，可根据实际负载的扭矩需求、安装空间的尺寸限制，匹配对应功率的原动机，不需要对齿轮箱的外部安装尺寸做额外修改，就能集成到现有设备的传动系统中，减少设备改造的设计与加工成本。
