V型布局双涡轮增压动力单元结构设计

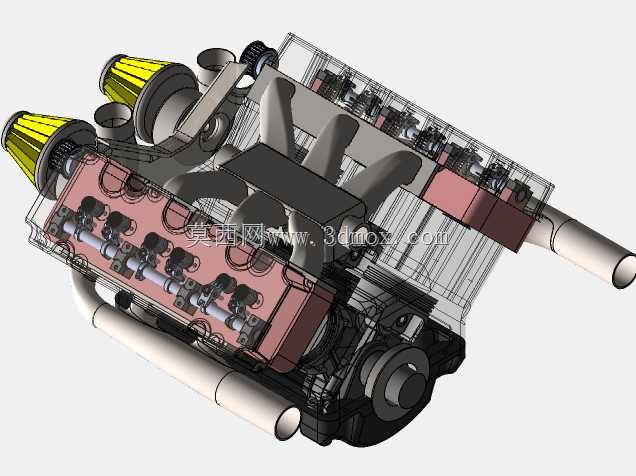

在乘用车高性能改装、小型竞速飞行器动力适配、高校内燃机专业教学实训场景中，这类V型布局的增压动力单元是核心的动力输出载体，区别于直列自吸机型，双涡轮的配置能在更小的整机布置空间内压榨出更高的功率输出，同时兼顾中低转速区间的扭矩响应特性。从结构设计逻辑来看，该动力单元采用90度夹角的V型缸体布局，这种夹角设计能平衡一阶往复惯性力，降低整机运转时的振动幅值，两侧缸盖采用独立的进排气道设计，每列气缸匹配一个独立的涡轮增压器，缩短了排气歧管到涡轮蜗壳的流道长度，减少排气脉冲的能量损耗，提升涡轮的起压响应速度。进气端采用外露式高流量空气滤芯，直接通过短进气道连接节气门体，这种设计适配高转速工况下的大进气量需求，减少进气阻力，同时滤芯的锥形结构能在有限的布置空间内最大化过滤面积，降低进气负压。排气系统采用等长头段设计，每一个气缸的排气歧管长度经过匹配计算，保证各缸排气到达涡轮入口的时间差控制在合理区间，避免排气干涉导致的涡轮效率下降，排气尾段采用大直径不锈钢管路走向，适配高功率输出下的排气流量需求，降低排气背压。从安装边界来看，整机的悬置安装点分布在缸体两侧的加强筋位置，这些位置经过结构加强，能承载整机运转时的冲击载荷，同时预留了发电机、空调压缩机、水泵等附件的安装接口，附件轮系的布局采用侧置方案，减少整机的纵向占用空间，适配前置后驱、中置引擎等多种整车布置形式。曲柄连杆机构采用全支撑曲轴设计，每一个曲柄销两侧都设置主轴颈支撑，提升曲轴的刚性，降低高转速下的曲轴挠曲变形，活塞采用轻量化锻造结构，配合浮动式活塞销，减少往复运动质量，提升转速攀升速度。缸盖内部的进排气道采用滚流优化设计，能在进气冲程形成稳定的缸内滚流，提升油气混合均匀度，改善燃烧效率，降低高负荷工况下的爆震倾向。润滑系统采用湿式油底壳结构，油底壳的造型经过优化，在车辆极限加速、制动的工况下能保证机油泵的吸油口始终浸没在机油液面下，避免机油泵吸空导致的润滑失效，同时机油冷却器的接口预留在缸体侧面，可根据使用需求加装机油冷却装置，控制高负荷工况下的机油温度。冷却系统采用分体式水道设计，缸体和缸盖的水道独立循环，能分别控制缸体和缸盖的工作温度，缸盖采用更低的工作温度控制，提升充气效率，缸体维持稍高的工作温度，减少活塞与缸壁的摩擦损失。
