双泵集成式爆破站管路机组结构

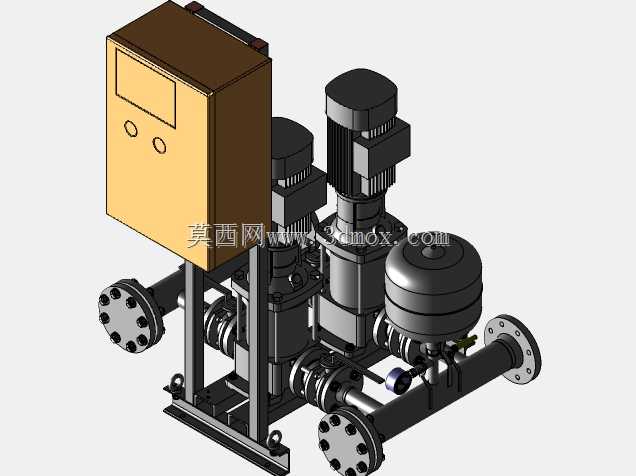

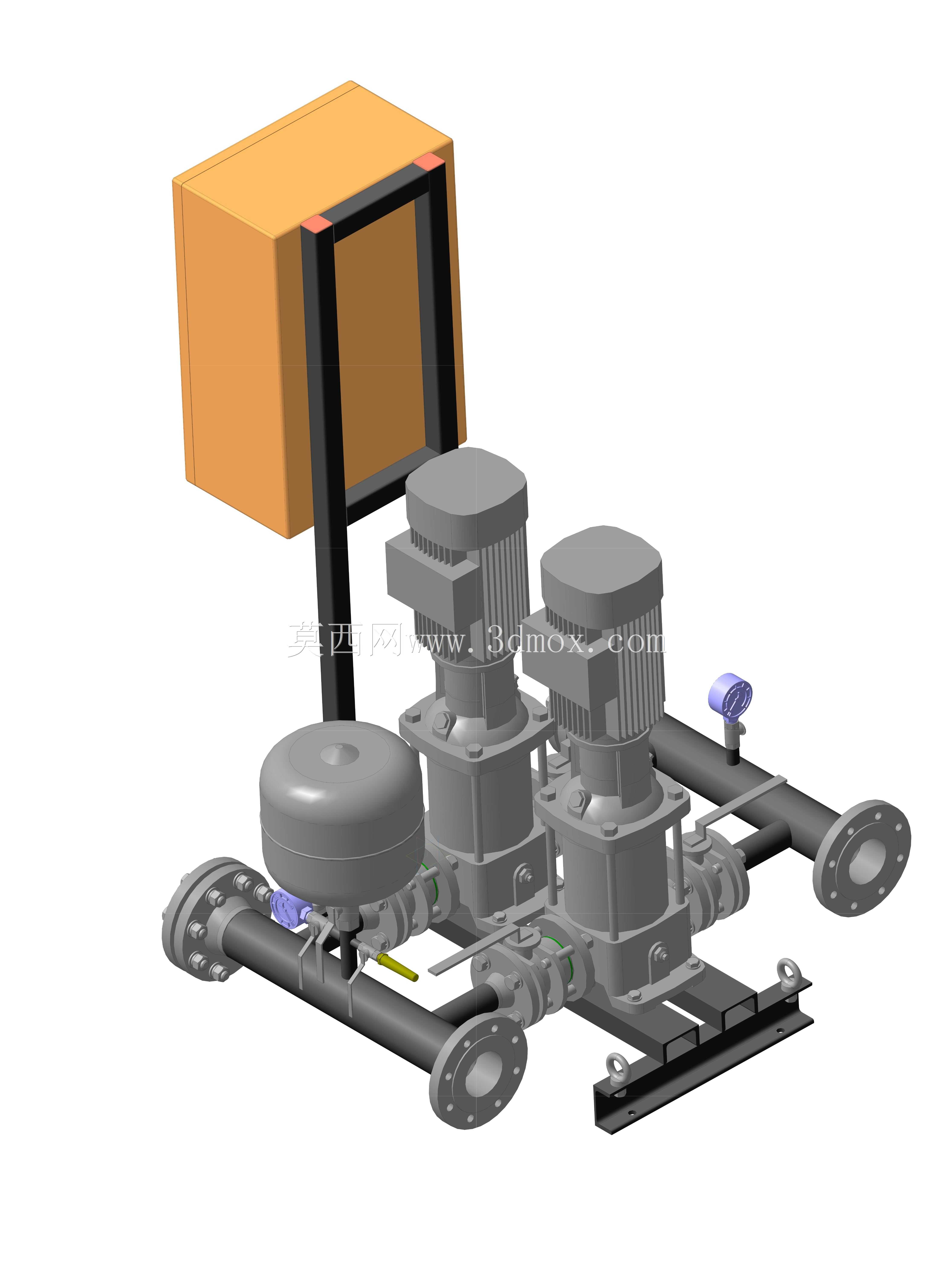

这套双泵配置的撬装式爆破站机组，主要应用在需要持续稳定高压流体输出的工业管线试压、容器耐压爆破测试场景，也可适配小型厂区的定点增压供水、工艺介质稳压输送工况，整套设备采用一体化撬座设计，所有部件预先集成在同一块安装底板上，现场无需做复杂的管路拼接，仅需对接进出口法兰即可完成布设，能大幅缩减现场安装的工期与人工成本。从结构设计来看，两台立式离心泵并排布置在撬座中部，泵体进出口通过横向汇流管连通，汇流管两端预留标准法兰接口作为整套机组的进出介质通道，进水侧管路上配置了隔膜式稳压罐，用来吸收泵组启停、阀门切换时产生的水锤冲击，避免压力骤变损伤管路或被测工件，同时在汇流管的出水端设置了压力检测仪表，可实时反馈输出压力数值，方便操作人员调整运行参数。撬座尾部设置了立式安装支架，用来固定电气控制箱体，箱体位置避开了管路法兰的拆装操作空间，日常检修接线或者更换电气元件时，不会和管路拆装作业产生空间干涉，支架采用型钢焊接成型，和底部撬座做刚性连接，能避免设备运输、运行过程中控制箱出现晃动移位。设计阶段充分考虑了现场安装的边界条件，撬座底部预留了四个吊装固定孔位，既可以用膨胀螺栓直接固定在硬化地面上，也能通过吊装孔配合吊具完成整体转运，整套设备的横向宽度控制在常规车间通道的通行范围内，转运时无需额外拆除周边防护设施。管路布局上特意将阀门、仪表等易损件都布置在靠近操作侧的位置，日常维护更换时不需要拆解主管道，仅需关闭对应段的隔离阀即可操作，泵体和撬座之间加装了减震垫，能降低泵组运行时的振动传递，减少管路接口因为长期振动出现的渗漏风险。汇流管的通径匹配两台泵同时满负荷运行的流量需求，避免管路过窄造成的沿程阻力损失过大，进出口法兰的压力等级和泵组额定输出压力匹配，不会出现法兰承压不足的密封失效问题。控制箱的安装高度符合现场操作人员的站立操作视线，不需要踮脚或者弯腰即可完成按钮操作、参数查看，整套机组的重心落在撬座的中心区域，吊装时不会出现侧倾风险，各部件之间预留了足够的散热间隙，即使两台泵长时间连续运行，电机产生的热量也能自然散发，不会出现局部积热导致的电机过热故障。
