液压系统循环泵体结构设计

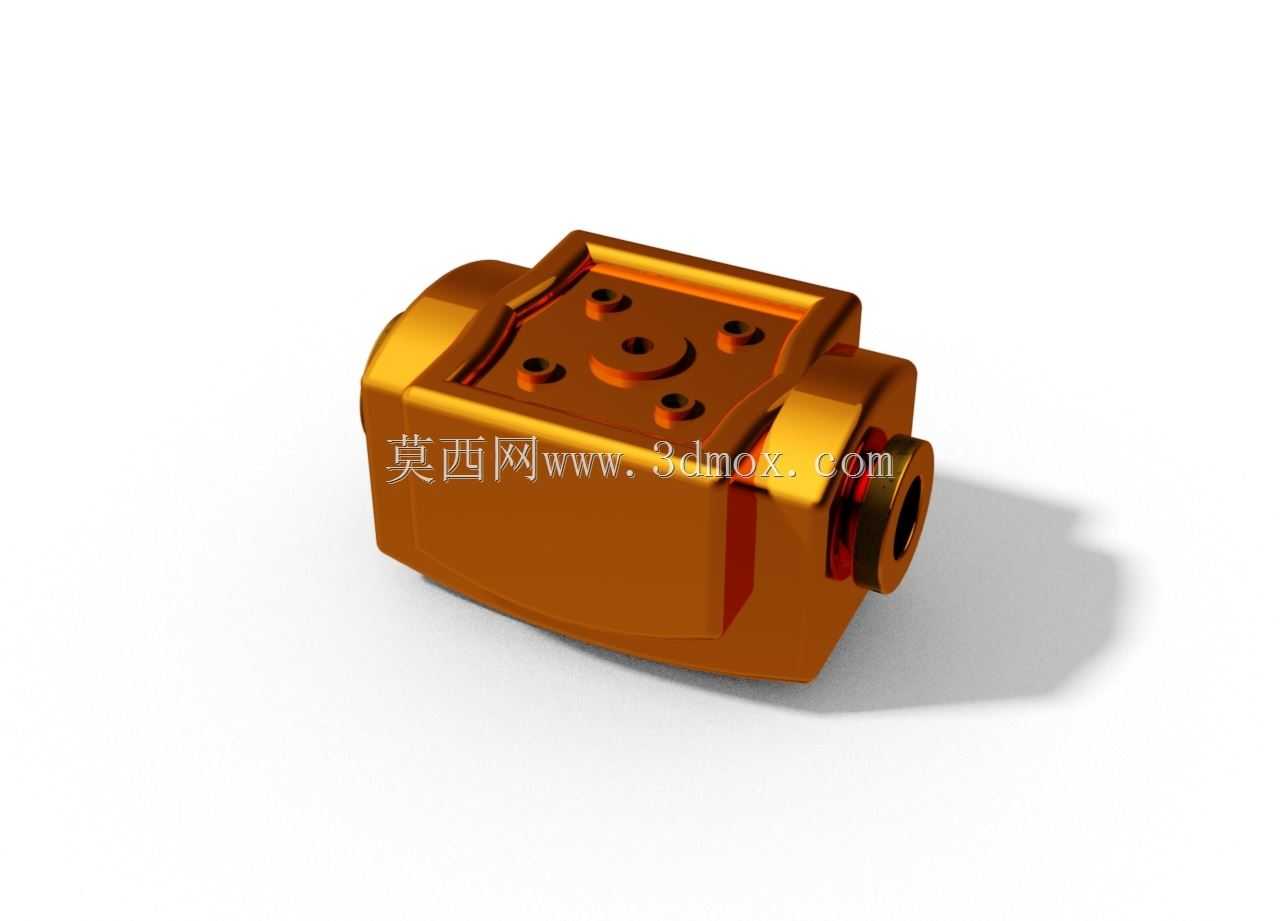

　　这款循环泵体主要适配闭式液压循环回路、小型工业冷却循环系统的介质输送需求，在机床液压站、小型注塑机温控回路、工程机械散热循环支路中都能见到同类结构的应用，核心作用是为回路内的液压油、冷却介质提供稳定的流道支撑与承压容腔，同时为内置的叶轮、密封组件、轴承部件提供精准的安装定位基准。从结构设计逻辑来看，整体采用对称式块状布局，两侧的同轴通孔为介质进出流道接口，接口处预留的环形槽用于安装O型密封圈与管路接头配合，保证承压状态下的介质无泄漏；顶面的多组螺栓孔按照圆周均布+对称排布的方式设置，既用于安装泵盖实现容腔密封，也可直接适配标准法兰的安装尺寸，减少额外转接件的使用。设计过程中优先考虑了流道的平顺性，内部容腔的过渡位置全部采用圆角处理，

　　避免介质流动过程中出现直角涡流区，降低流阻损失与长期运行过程中的气蚀风险，同时壁厚按照1.6倍额定承压值做冗余设计，在保证壳体强度的前提下，对非受力区域做了局部减薄处理，控制整体重量。安装边界方面，两侧接口的同轴度公差控制在0.02mm以内，保证与外接管路对接时无偏载应力，顶面安装孔的位置度公差满足GB/T 1800.2的IT7级要求，可直接与同规格的泵端盖、驱动组件实现互换装配；底部的平整安装面可直接固定在泵站安装支架上，无需额外加工定位面，减少现场装配的调整工作量。实际应用中，这类泵体需要承受回路内的周期性压力波动，因此结构上在进出流道与主容腔的衔接位置做了加强筋过渡，避免长期压力交变导致的应力开裂，同时外表面的平整结构也方便后续做防锈涂装、温度传感器加装等拓展操作，适配不同工况下的使用需求。
