户外水平轴风力发电涡轮机组结构

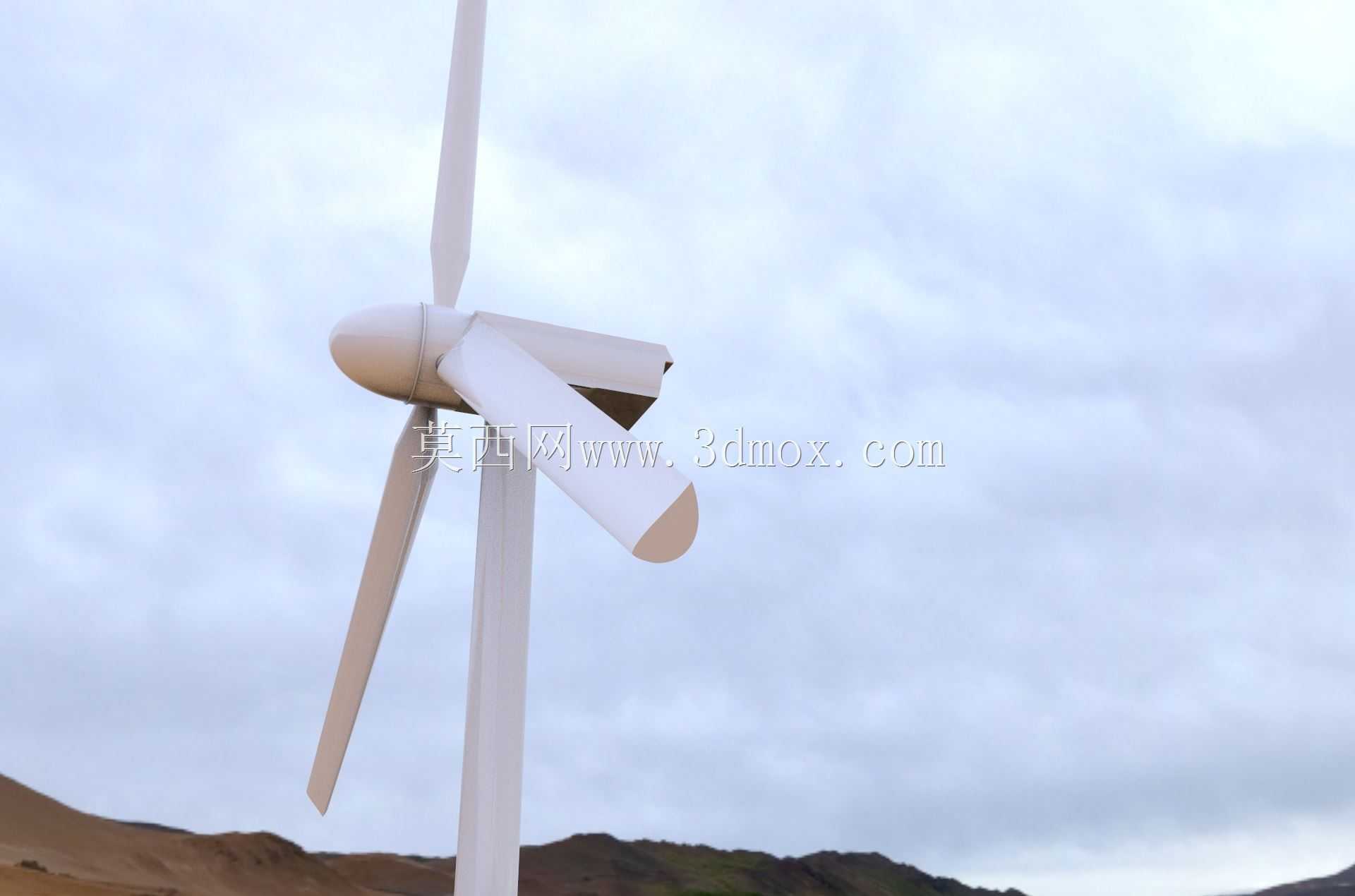

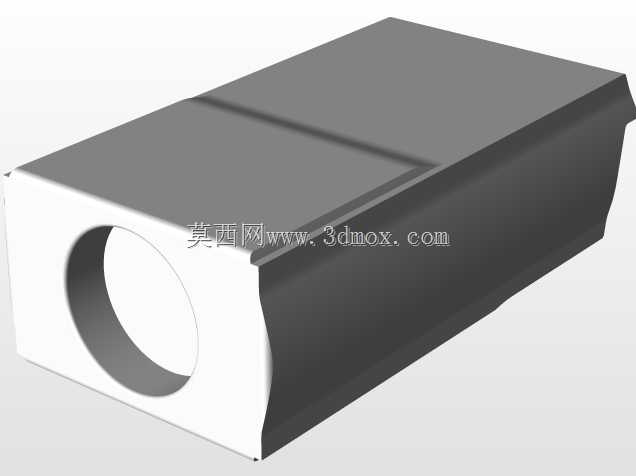

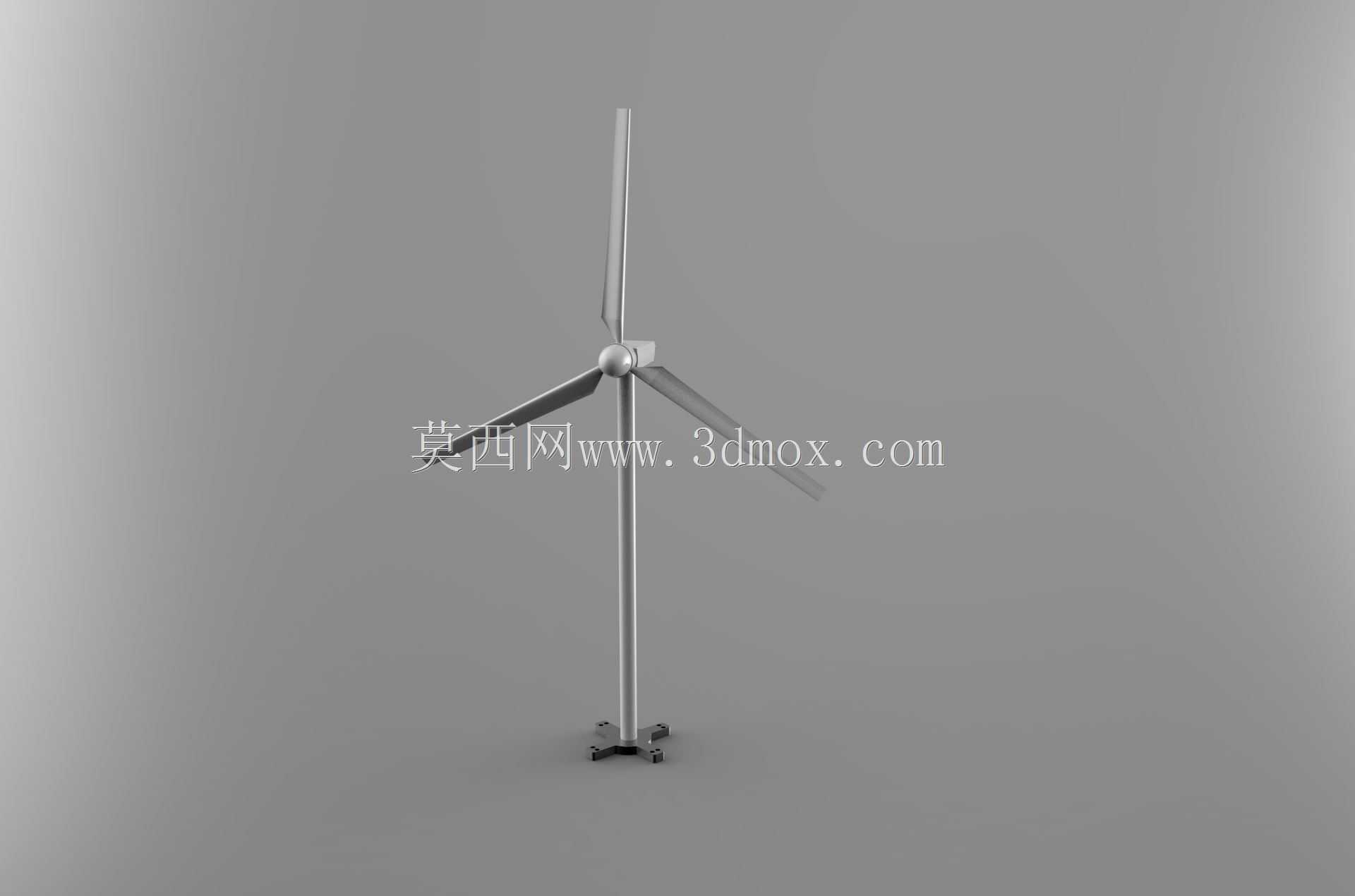

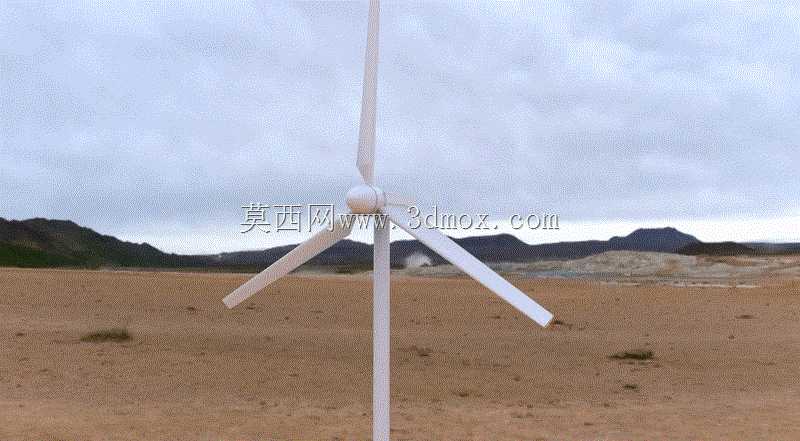

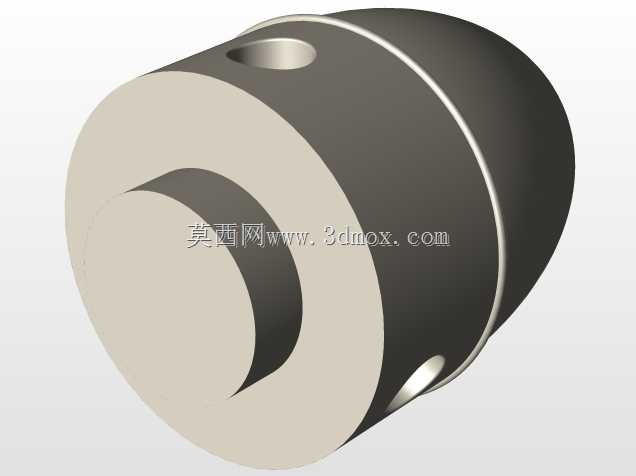

这套风力涡轮结构主要面向开阔荒漠、高原山脊等年均有效风速时长超2000小时的陆上风场场景设计，核心作用是将流经叶片的空气动能转化为旋转机械能，再通过传动链带动发电机完成电能转换，是分布式离网风电、集中式并网风场的核心能量捕获单元。从结构设计逻辑来看，整体采用经典三叶片水平轴布局，这种选型并非随意设定——两叶片结构在高速旋转时容易产生陀螺进动效应，对塔架根部的交变载荷冲击更大，四叶片结构虽然启动风速更低，但高速段的气动干扰会拉低整体风能利用系数，三叶片方案在动平衡稳定性、风能捕获效率、制造成本三者间取得了最优平衡，也是当前陆上风电机组的主流构型。叶片采用翼型截面渐变设计，从叶根到叶尖的弦长逐步收窄，扭转角也随展向位置连续变化，目的是让不同半径位置的翼型都能处于最佳攻角区间，避免叶根区域因线速度过低出现气流分离，同时降低叶尖位置的涡流损失，整套叶片的气动外形经过多轮迭代修正，能在3m/s的切入风速下顺利启动，在12m/s的额定风速下达到设计输出功率。塔架部分采用等径直筒式支撑结构，设计时充分考虑了野外安装的边界条件：底部法兰的安装孔位匹配常规陆上风电的混凝土基础预埋螺栓布局，塔架高度设定时兼顾了近地面风切变的影响，让叶轮扫掠面处于风速更稳定的高度区间，同时避开地面扬尘、沙粒对叶片前缘的冲蚀磨损区间。机舱部分的布局紧凑，轮毂与叶片的连接采用法兰式螺栓固定结构，方便现场吊装时的对位安装，也为后期叶片维护更换预留了操作空间。在建模过程中，各部件的装配关系完全按照实际工程装配逻辑设定，叶片与轮毂的铰接角度、机舱与塔架的偏航回转自由度都做了对应还原，能直接用于风场布局的可视化展示、结构干涉检查，也可以作为后续有限元分析的基础模型，校核塔架在极端风载下的挠度、叶片在旋转过程中的应力分布。考虑到野外工况的实际需求，叶片前缘预留了防护层的安装厚度空间，塔架底部预留了检修门、电缆走线的通道位置，机舱尾部的导流罩外形也做了流线型处理，减少侧风状态下的风阻对偏航系统的额外载荷。
