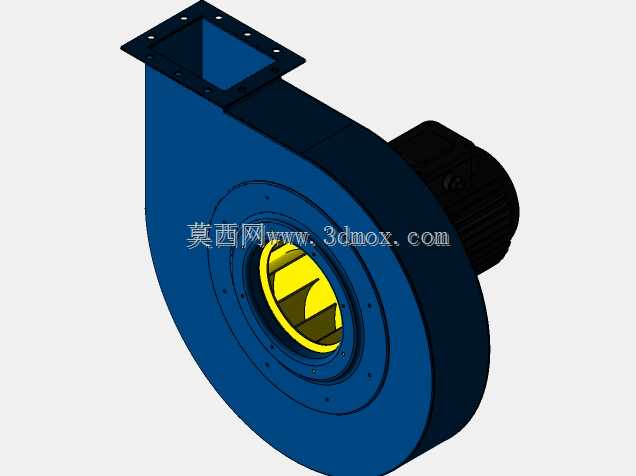

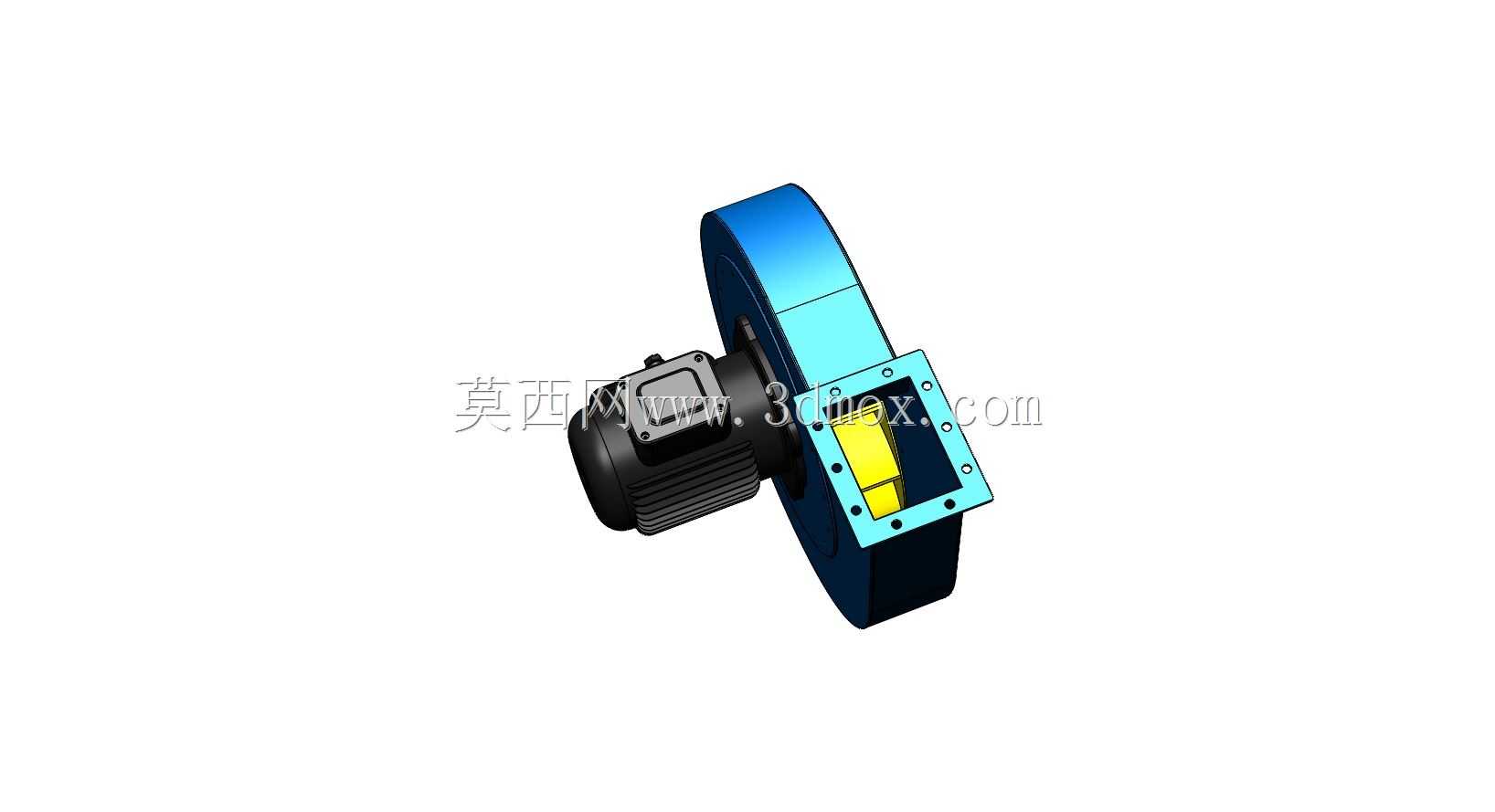

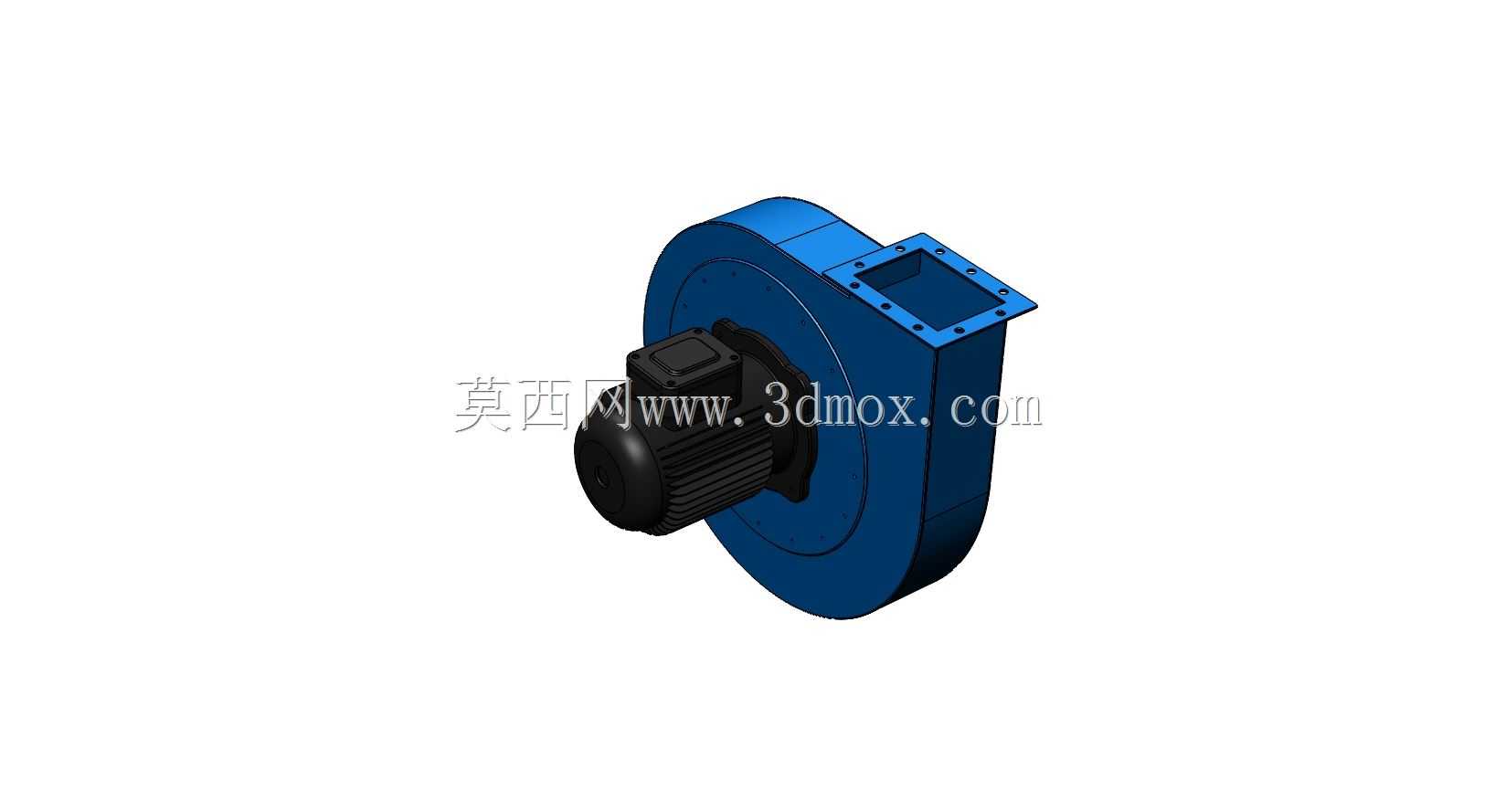

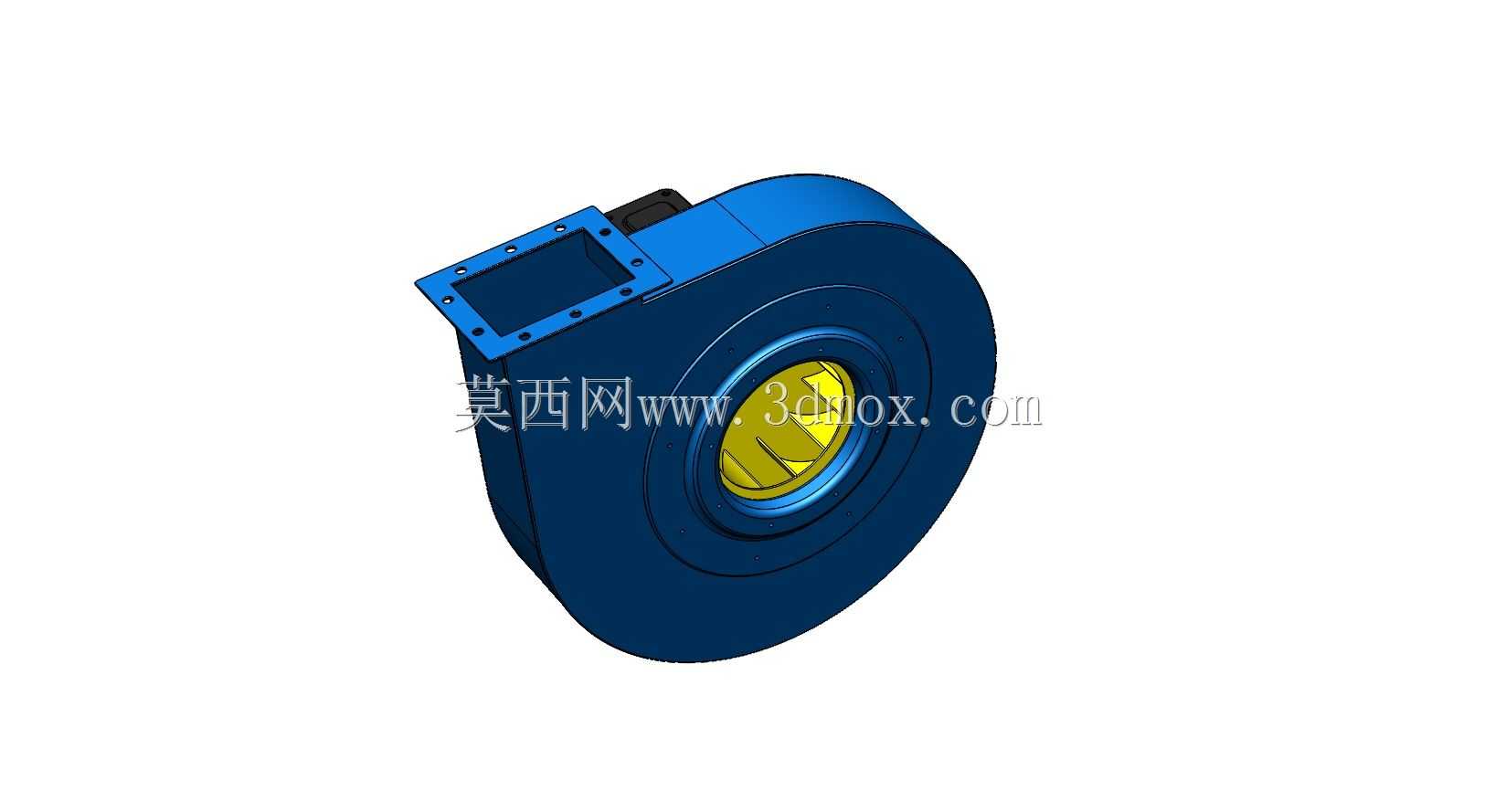

无螺栓结构VM-450离心风机结构设计

这款无螺栓结构的VM-450离心风机，在结构设计上做了不少适配紧凑安装场景的优化，日常多用于车间局部排风、设备配套散热、小型除尘系统的气流输送环节，也可作为小型工业设备的配套风源部件，适配需要稳定风压、安装空间受限的工况。从实际使用场景来看，这类离心风机常被集成在小型工业除尘机组、设备冷却风道、厂房局部补风系统中，相比带螺栓拼接的同规格机型，无螺栓的壳体结构减少了拼接缝隙的漏风风险，也降低了长期运行中螺栓松动带来的壳体震动、异响问题。设计过程中优先考虑了蜗壳的流道顺滑度，蜗壳型线按照等环量流道逻辑做了顺滑过渡，进风口位置做了圆弧导风结构，能减少气流进入叶轮时的紊流损失，提升风机的运行效率。叶轮采用前向多翼式结构设计，叶片与轮盘、轮盖的连接做了一体化成型考量，运行时的动平衡余量控制在合理区间，能降低高速转动时的震动传递。安装边界上，风机的进风口采用方形法兰接口，法兰面预留了均匀分布的安装孔位，可直接与方形风道或者设备出风口对接，不需要额外做转接法兰；出风口位置与蜗壳切线方向一致，适配常规的圆形风管对接需求，整体安装占用的横向、纵向空间都经过压缩，能适配设备内部狭窄的安装位。壳体的无螺栓结构采用卡扣加定位止口的拼接方式，拼接面做了密封槽设计，可嵌入密封胶条保证壳体气密性，日常维护时不需要拆卸大量螺栓就能打开壳体清理内部积尘，对于输送含少量粉尘的气流场景，维护效率比传统螺栓拼接机型高不少。从结构强度角度考虑，蜗壳的壁厚做了梯度设计，靠近叶轮高速转动区域的壳体壁厚适当加厚，能承受叶轮转动带来的气流脉动压力，法兰位置做了翻边加强处理，避免安装对接时法兰变形影响密封效果。叶轮中心的轴孔位置做了定位台阶设计，与电机轴对接时能保证同轴度，减少运行时的偏磨问题，轴孔周边预留了键槽位置，可适配常规的Y系列小型电机直连安装，不需要额外加装传动皮带轮结构，进一步压缩了整机的安装尺寸。实际选型时，这款风机适配的风量风压区间覆盖小型通风系统的常用需求，无螺栓的结构也避免了长期运行后螺栓锈蚀导致的拆卸困难问题，在潮湿或者多粉尘的工况下，结构可靠性比传统拼接结构更有优势。
