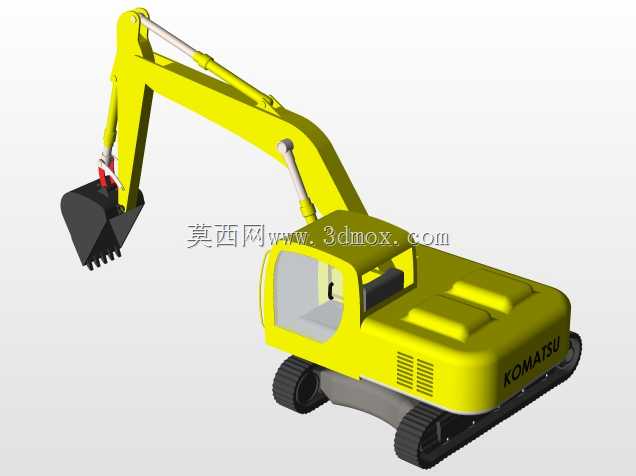

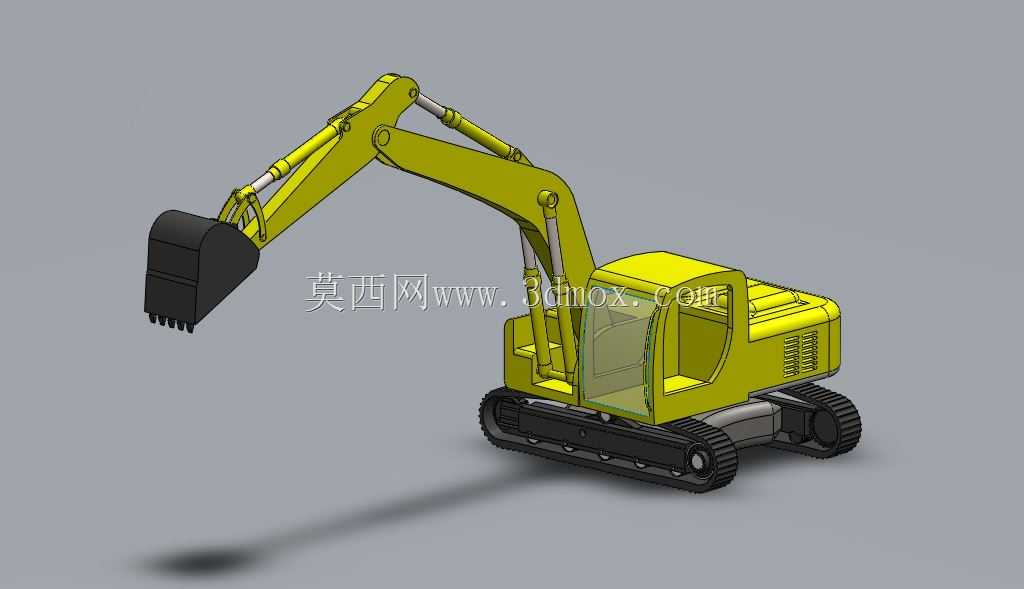

黄色履带式液压挖掘机整机结构设计

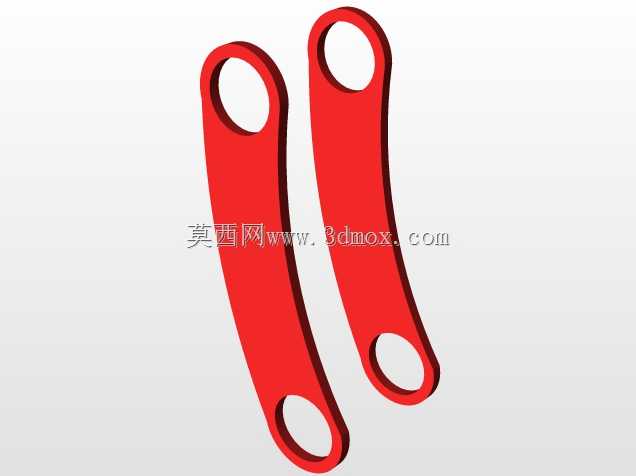

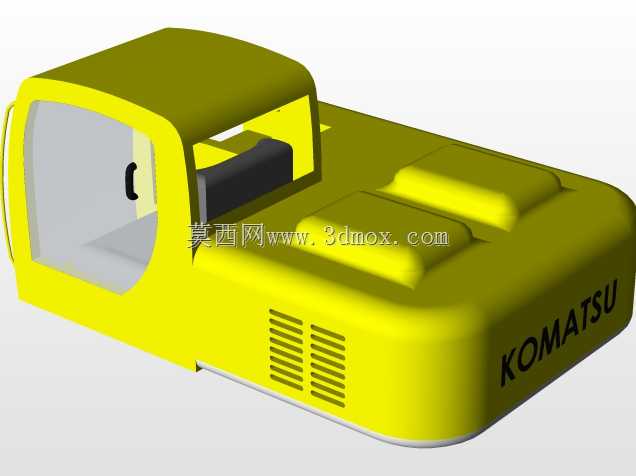

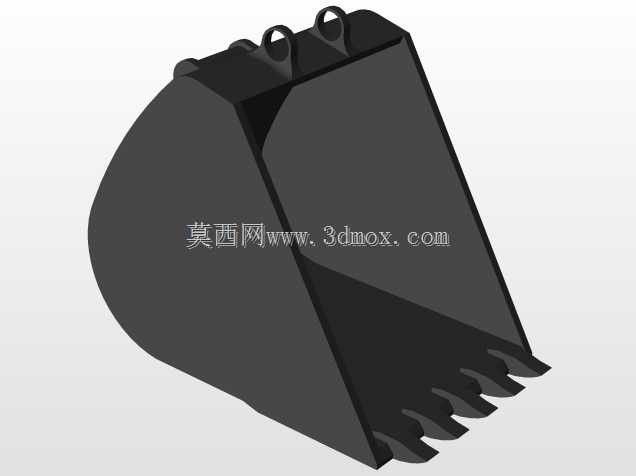

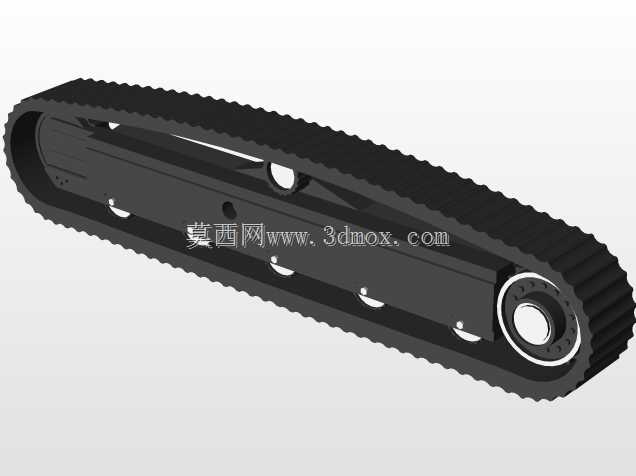

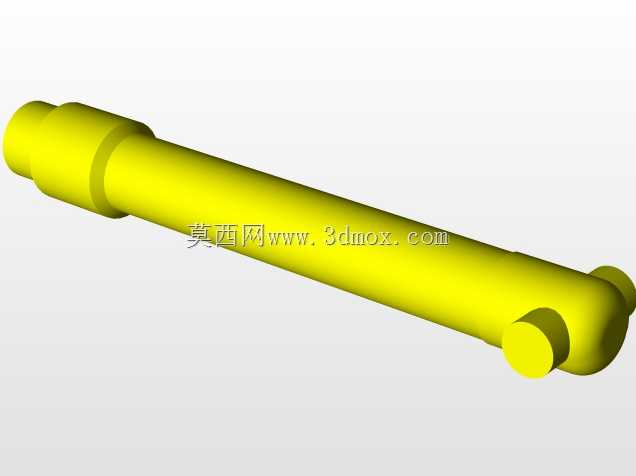

这款履带式挖掘机的三维结构设计，首先围绕土方施工、矿山剥离、市政管线开挖、场地平整这类核心作业场景展开，在建模阶段就充分考虑了不同工况下的结构受力边界。整机采用履带式行走底盘设计，履带板的接地比压参数经过反复校核，能够适配松软泥泞的施工场地、碎石遍布的矿场作业面以及硬化的市政道路，避免作业时出现陷机问题，底盘的回转支承连接结构预留了足够的安装公差，能够保证上部车体360度回转时的同轴度，减少回转过程中的卡顿与结构磨损。上部工作装置采用经典的反铲式液压动臂结构，动臂、斗杆与挖斗之间的铰接点位置经过多轮运动仿真验证，能够保证最大挖掘深度、最大卸载高度以及挖掘半径覆盖常规中小型工程的作业范围，不会出现作业盲区；液压油缸的铰接安装位在建模时就预留了标准的销轴安装空间与管路排布间隙，方便后续液压管路的布设与检修，避免油缸伸缩过程中与结构件发生干涉。驾驶室的设计充分考虑了作业视野需求，前侧与侧方的窗体边界经过视线模拟，操作人员坐在驾驶位即可清晰观察挖斗作业位置与履带周边的场地情况，减少作业盲区带来的安全隐患；驾驶室与回转平台之间预留了减震元件的安装空间，能够过滤作业过程中底盘传递的振动，提升长时间作业的操作舒适度。发动机舱的结构排布充分考虑了散热需求，舱体侧面预留了散热通风口的安装位，内部空间能够容纳常规的柴油动力单元与液压油箱、燃油箱，各部件之间的检修间隙符合工程设备的维护要求，日常保养时无需拆解过多结构件即可完成滤芯更换、油液检查等操作。挖斗部分采用耐磨钢结构的设计思路，斗齿的安装位采用标准的快换结构形式，能够根据作业需求更换不同容量的土方斗、岩石斗，适配不同的作业物料类型；斗杆与挖斗连接的连杆机构经过受力校核，能够保证挖掘时的斗齿切削角度处于最优区间，降低挖掘阻力，提升作业效率。整机的外形尺寸在建模时就参考了中小型挖掘机的道路运输限界要求，整机宽度、高度都满足常规平板拖车的运输条件，转场作业时无需拆解上部结构即可完成运输，降低转场成本。
