挖掘机工作臂动臂斗杆铲斗铰接结构

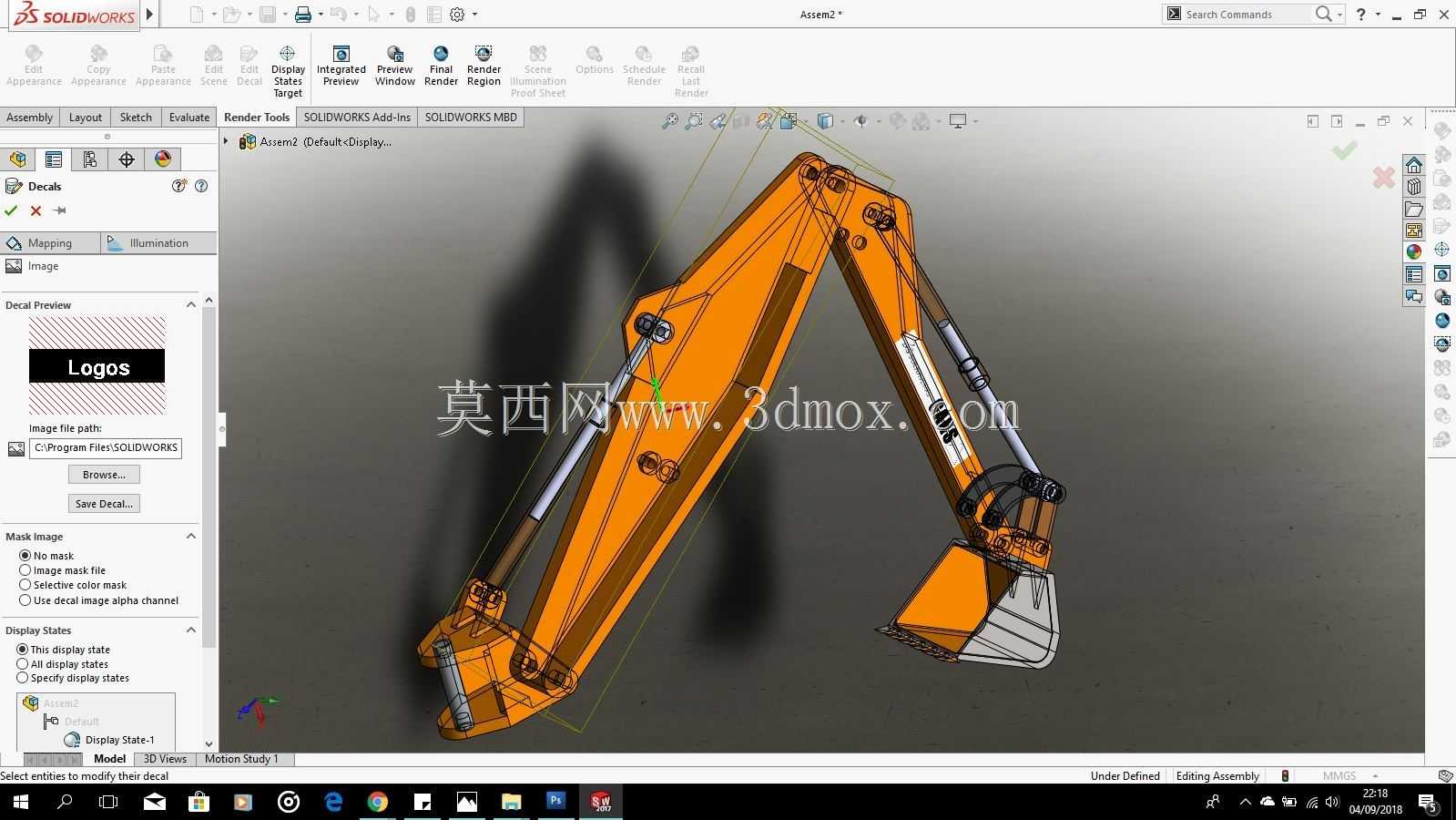

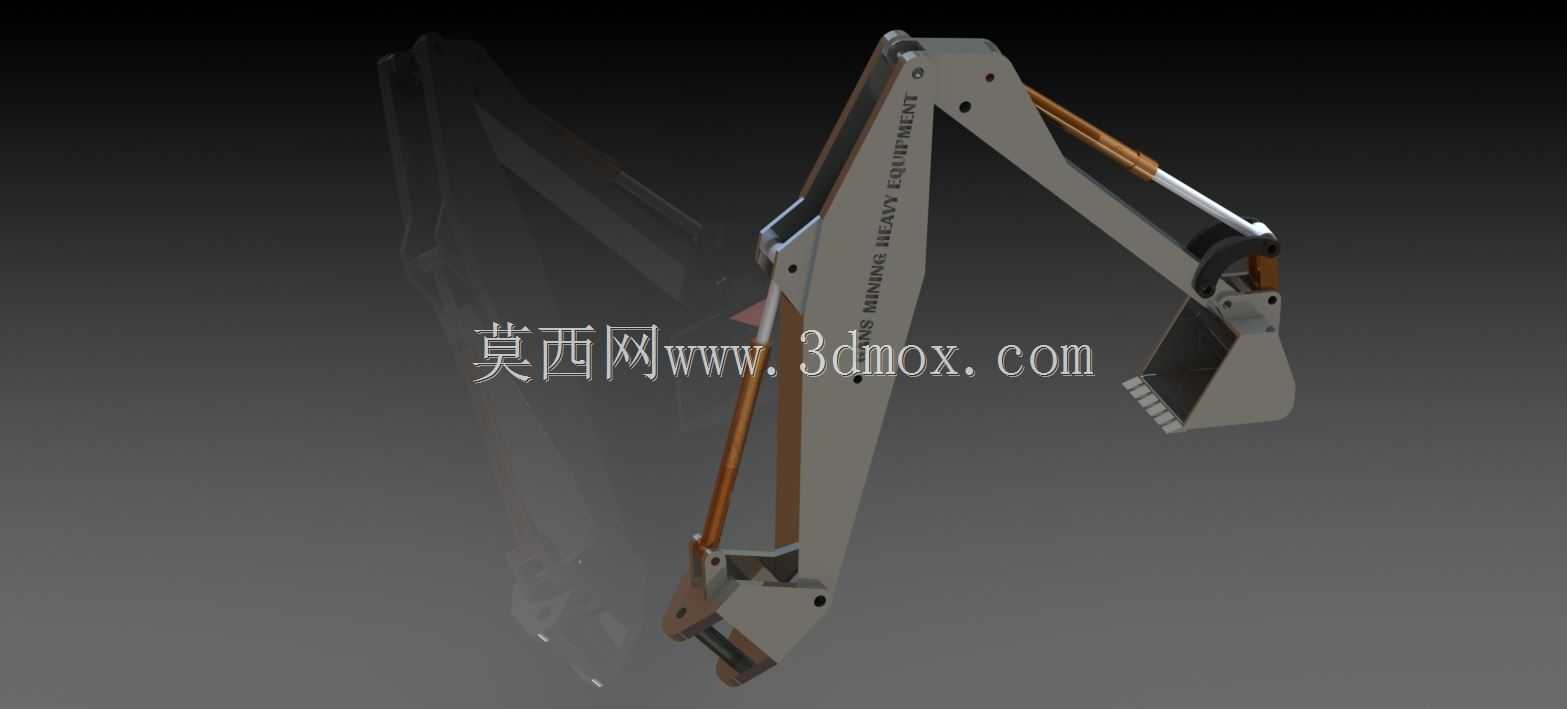

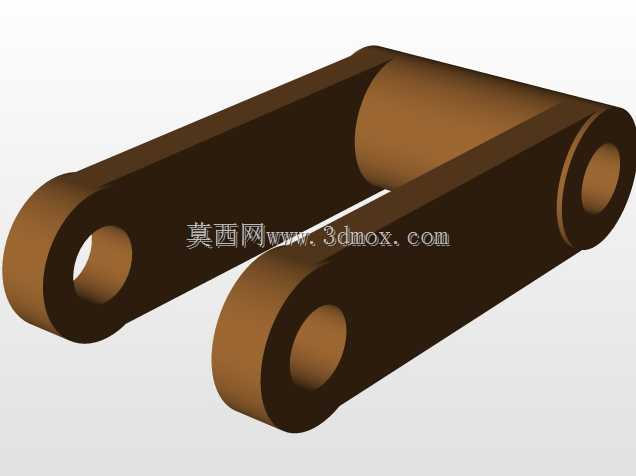

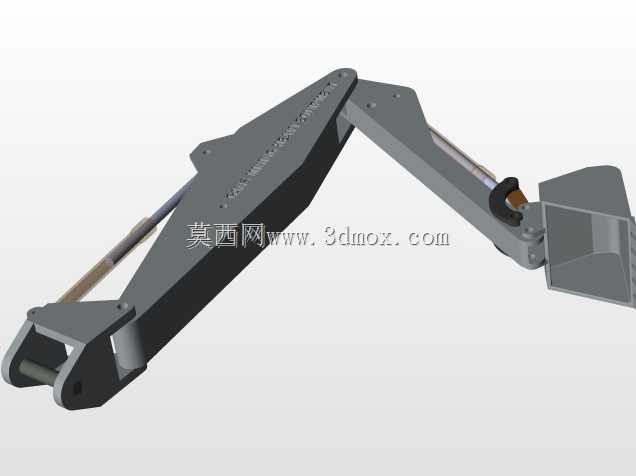

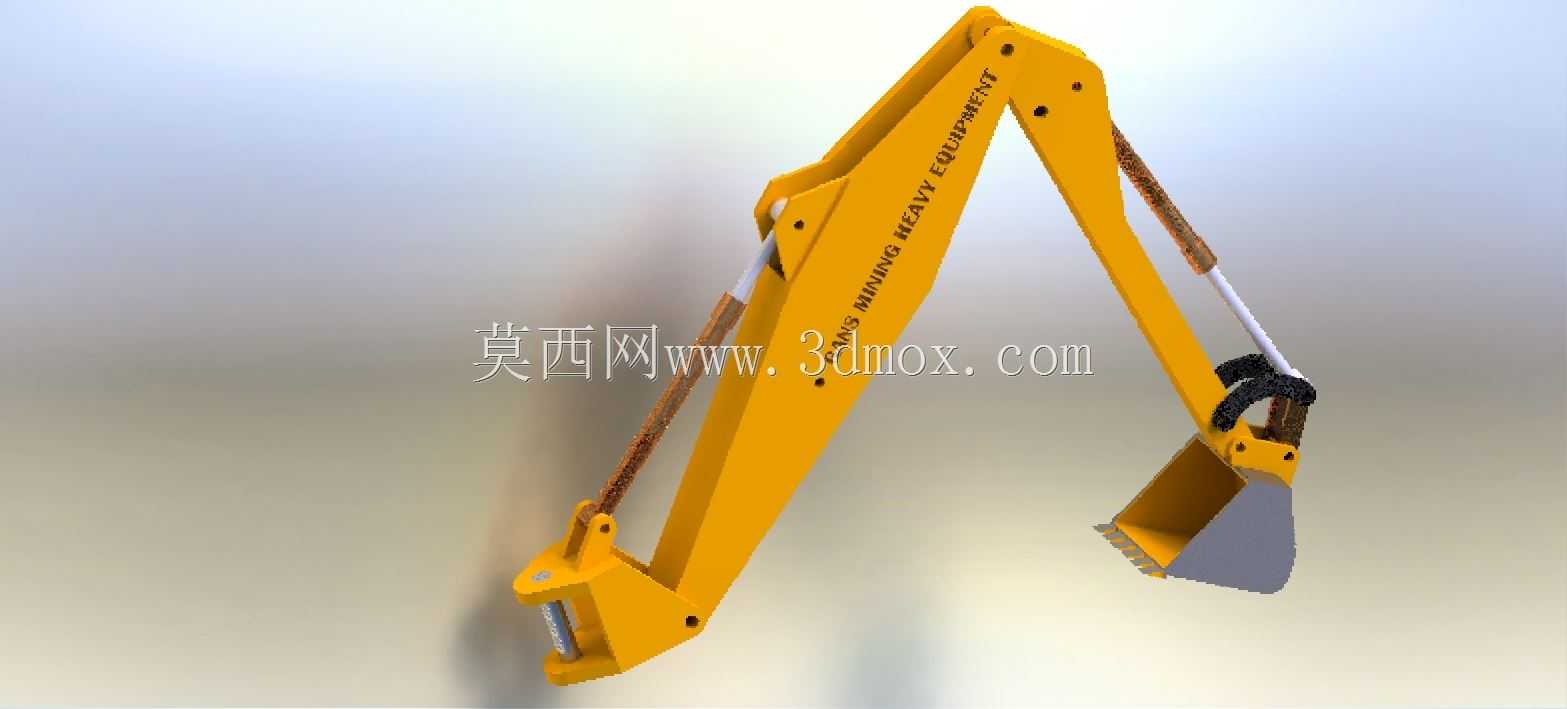

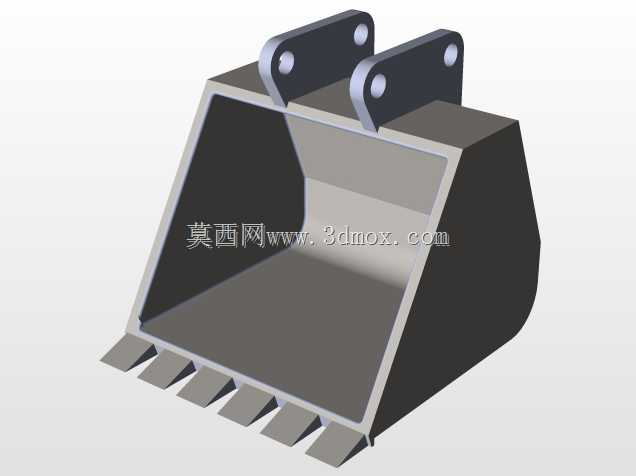

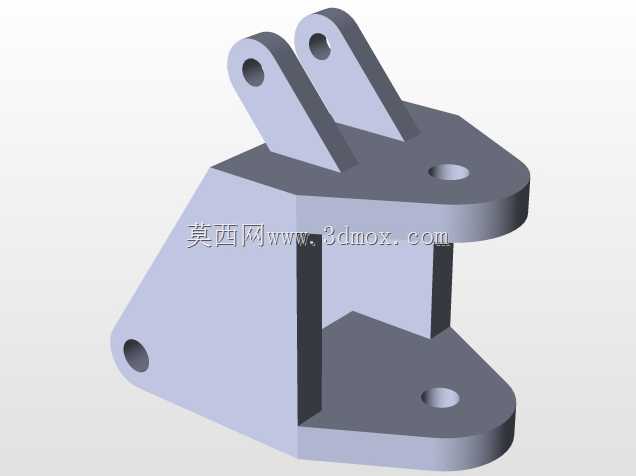

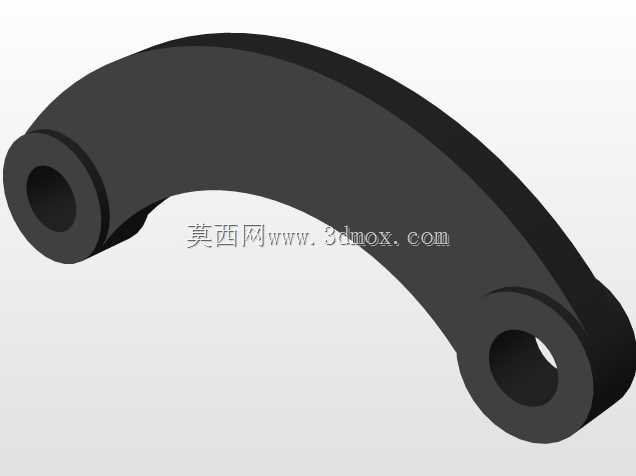

这套工作装置是中小型履带式液压挖掘机的核心作业执行端，适配15吨级整机平台，主要应用于土方开挖、基坑作业、散料装卸、市政管线施工等常规工程场景，也可通过更换属具完成破碎、夯实、物料抓取等拓展作业。整套结构采用箱型焊接件作为主体承载框架，动臂与上车架的铰接点位于回转平台前部的安装支座上，铰接销轴直径控制在90mm级别，安装时需保证两侧支座同轴度公差不超过0.2mm，避免工作过程中出现偏载卡滞。动臂的弯角设计经过载荷迭代优化，在最大挖掘半径工况下，斗杆与动臂的铰接位置可保证铲斗切削角处于120度到140度的高效切削区间，减少作业时的切削阻力。斗杆与动臂的连接采用双衬套铰接结构，衬套采用自润滑铜基材质，日常维护时仅需按周期注入润滑脂即可保证铰接副的转动顺畅，斗杆前端的铲斗连接位预留了快换装置的安装接口，无需额外焊接改造即可适配属具快换系统。液压油缸的布置采用上下分置的布局，动臂油缸位于动臂下侧，支撑动臂完成举升下降动作，斗杆油缸布置在动臂上侧的耳板位置，驱动斗杆完成收展动作，铲斗油缸通过摇臂连杆机构驱动铲斗完成翻转卸料，整套连杆机构的传动比经过匹配，在铲斗挖掘初始阶段可提供最大挖掘力，在卸料阶段可保证足够的翻转角度，避免斗内物料残留。结构设计阶段充分考虑了不同工况的载荷边界，在动臂与斗杆的焊缝应力集中位置做了圆弧过渡处理，减少应力集中带来的焊缝疲劳开裂风险，所有铰接耳板的厚度都经过有限元校核，在最大偏载挖掘工况下，耳板的最大应力低于材料屈服强度的60%，预留足够的安全冗余。安装边界方面，整套工作装置收拢状态下的总长度不超过6.2米，运输状态下的最高点距离地面高度不超过3.1米，满足常规平板拖车的道路运输尺寸要求，与上车架连接的液压管路接口采用标准法兰连接，安装时可直接对接整机液压系统的预留管路，无需额外改装管路走向。
