液压多片式湿式离合器传动结构设计

在工程机械、重型商用车以及高端机床的主轴传动回路中，多片式液压离合器始终是动力切换环节的核心执行部件，不同于干式单片离合器的结构逻辑，这类湿式多片结构依靠油液介质完成摩擦副的冷却与润滑，能在高负荷工况下实现更平顺的动力接合与切断，避免重载下的摩擦片烧蚀问题。从实际应用场景来看，这类离合器常布置在变速箱输入轴端、动力换挡回路以及机床主轴的变速分支上，当液压系统建立额定压力后，活塞推动压盘逐级压紧交错布置的主动摩擦片与从动摩擦片，依靠摩擦面间的静摩擦力完成扭矩传递，泄压后复位弹簧推动活塞回位，摩擦片间保持均匀间隙，切断动力输入路径。

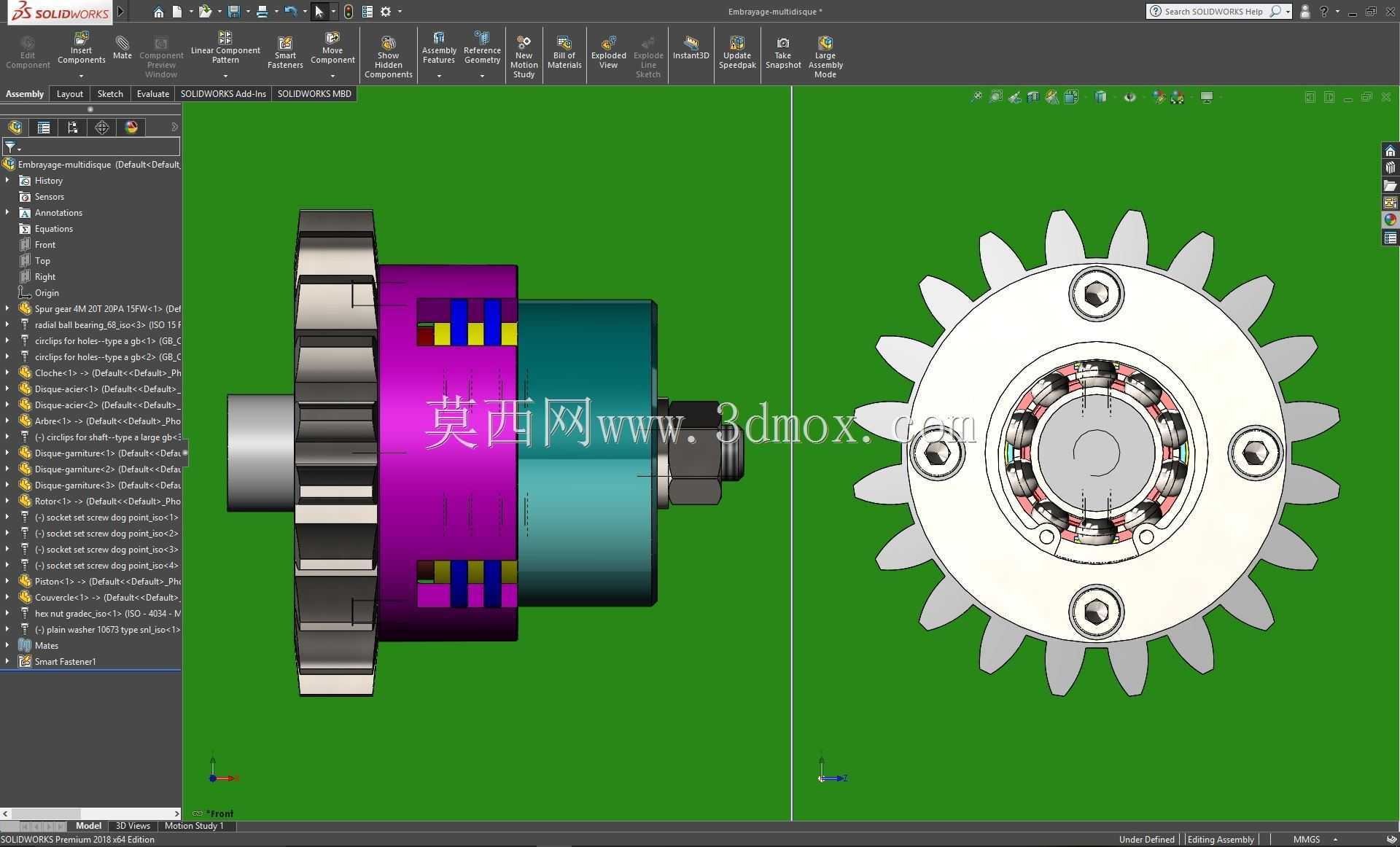

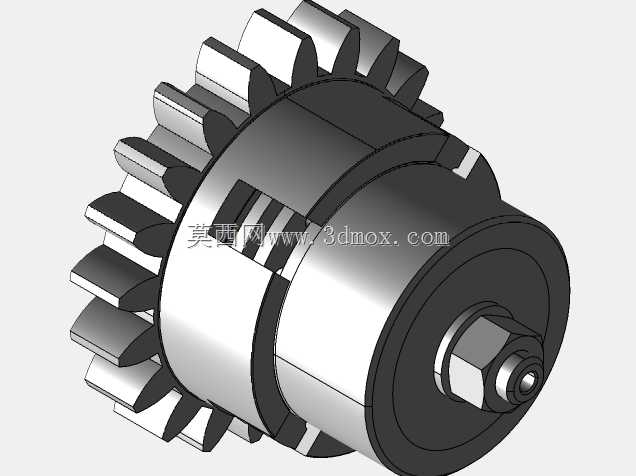

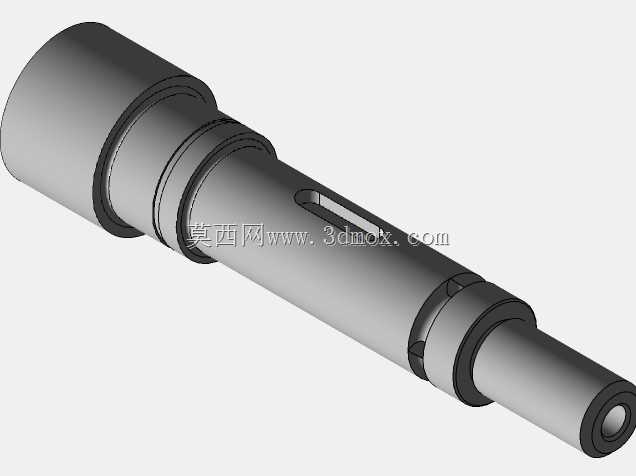

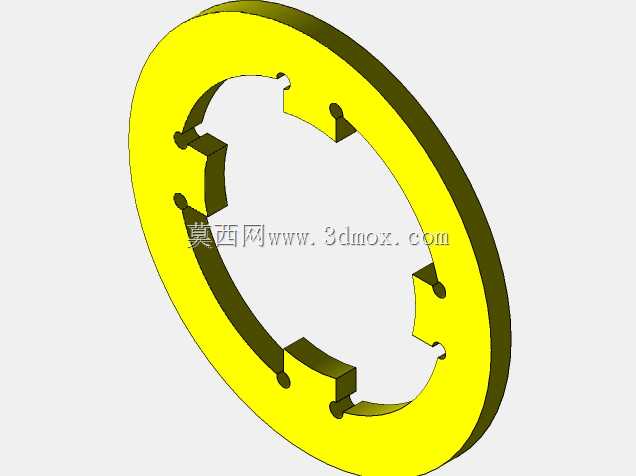

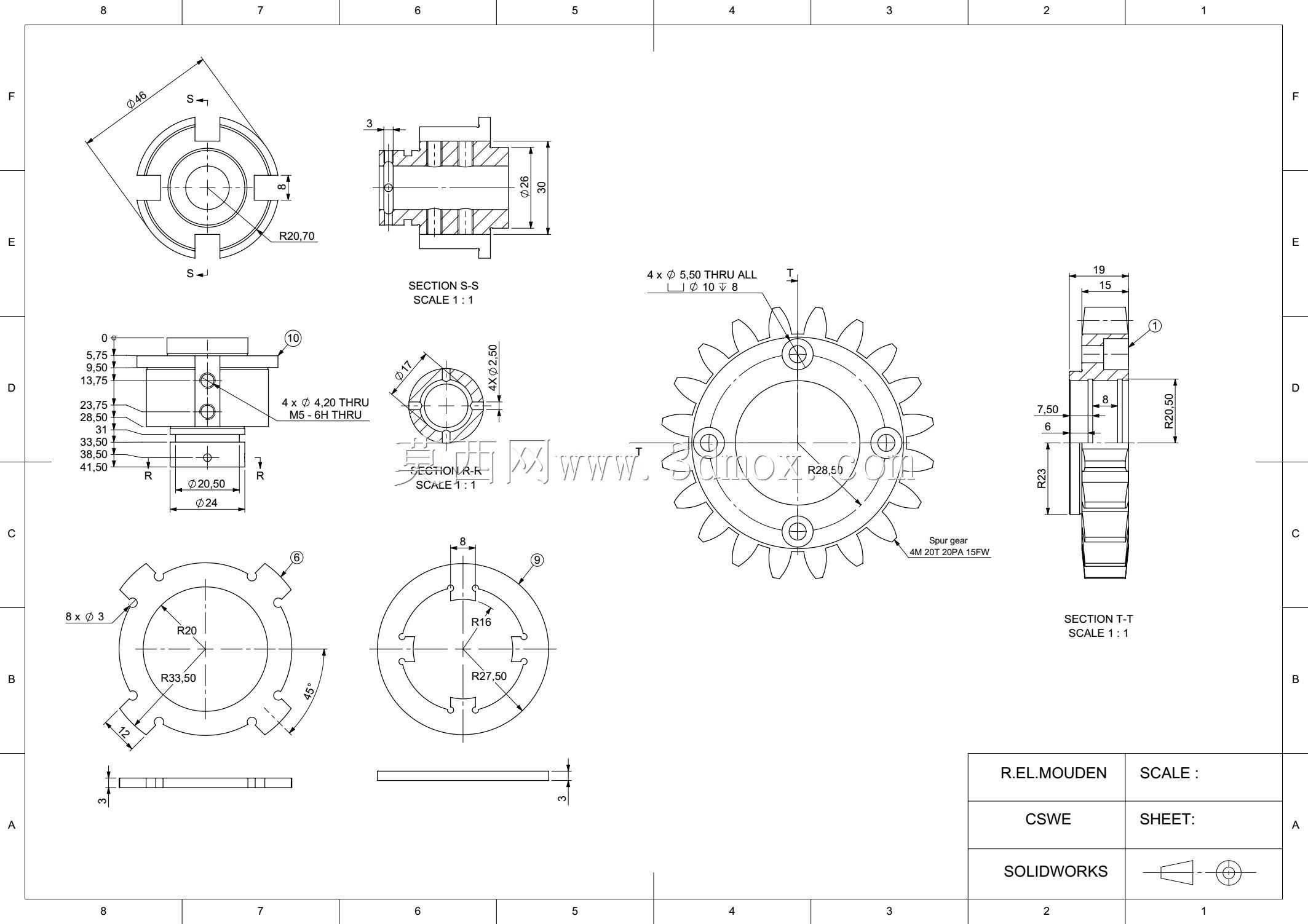

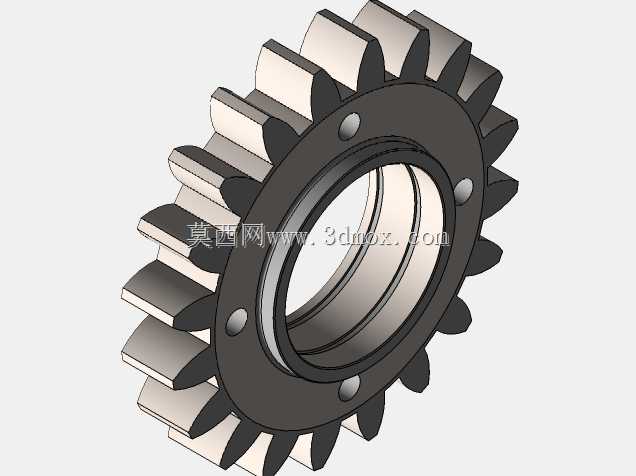

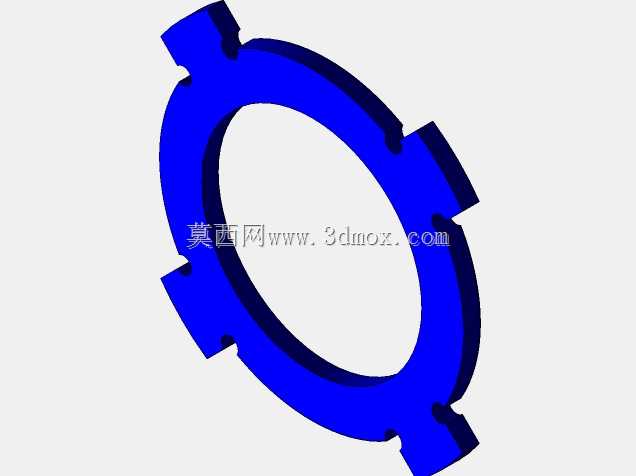

设计这类结构时，首先要匹配安装边界的尺寸约束，输入端的外齿轮需要和上游传动齿轮的模数、压力角保持一致，保证啮合侧隙在合理区间，避免传动过程中出现冲击异响；输出端的轴孔配合公差要根据传递扭矩的大小选定，通常采用过渡配合加平键的连接形式，保证大扭矩下不出现滚键问题。摩擦片的数量需要根据额定传递扭矩核算，每片摩擦片的有效摩擦半径、摩擦系数都要纳入扭矩计算模型，同时要预留足够的热容量冗余，避免长时间滑摩工况下摩擦片温度过高导致摩擦系数衰减。

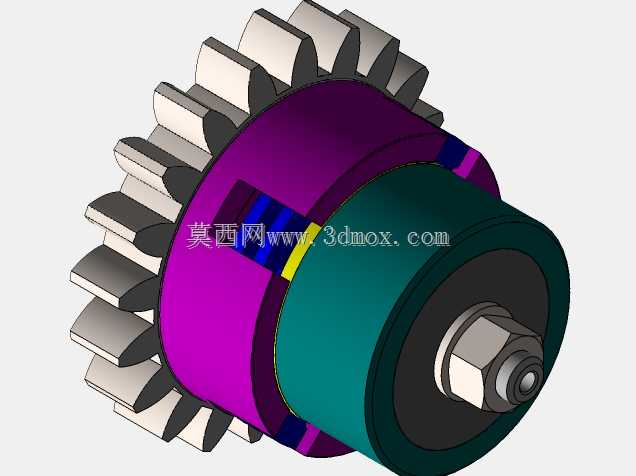

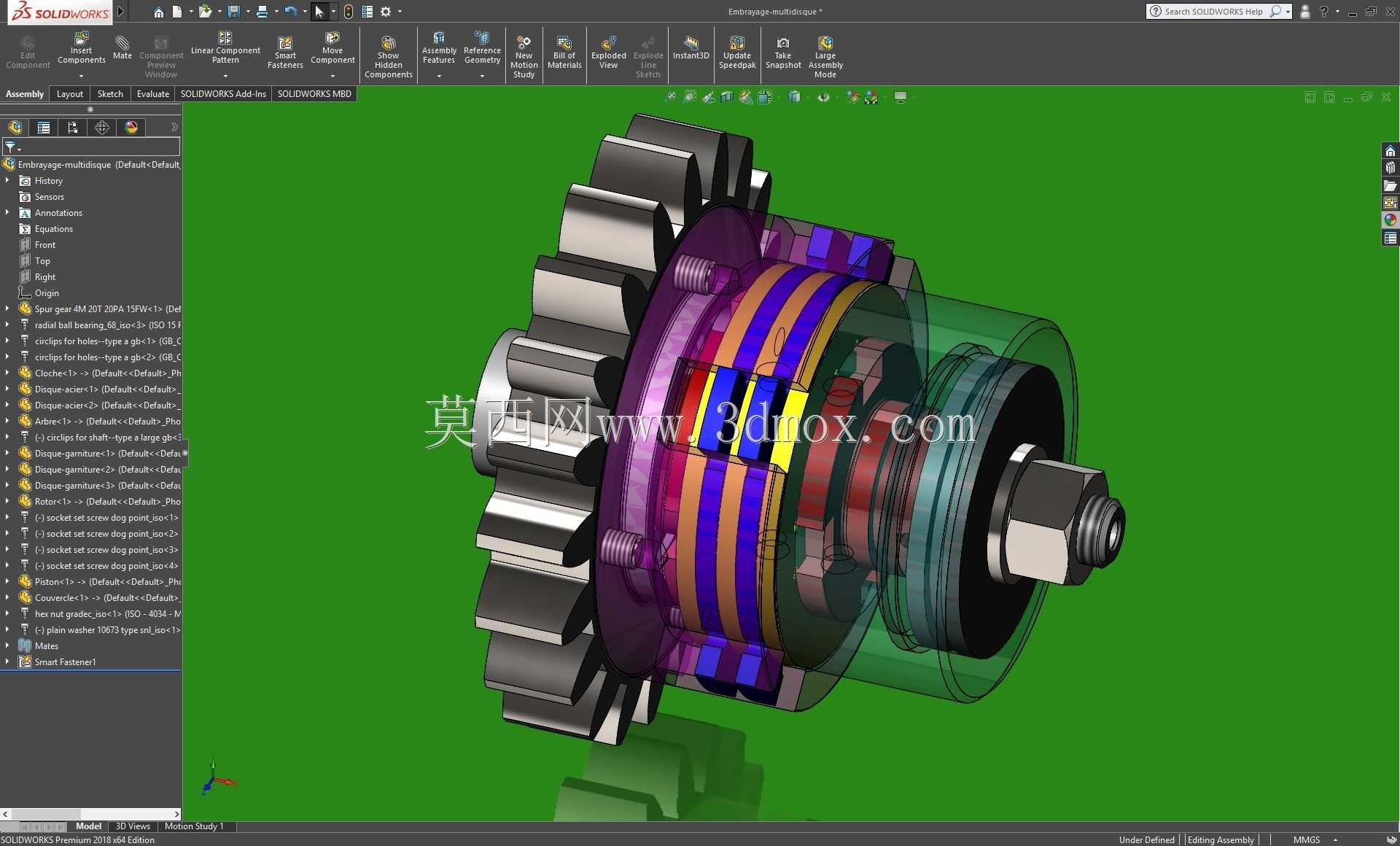

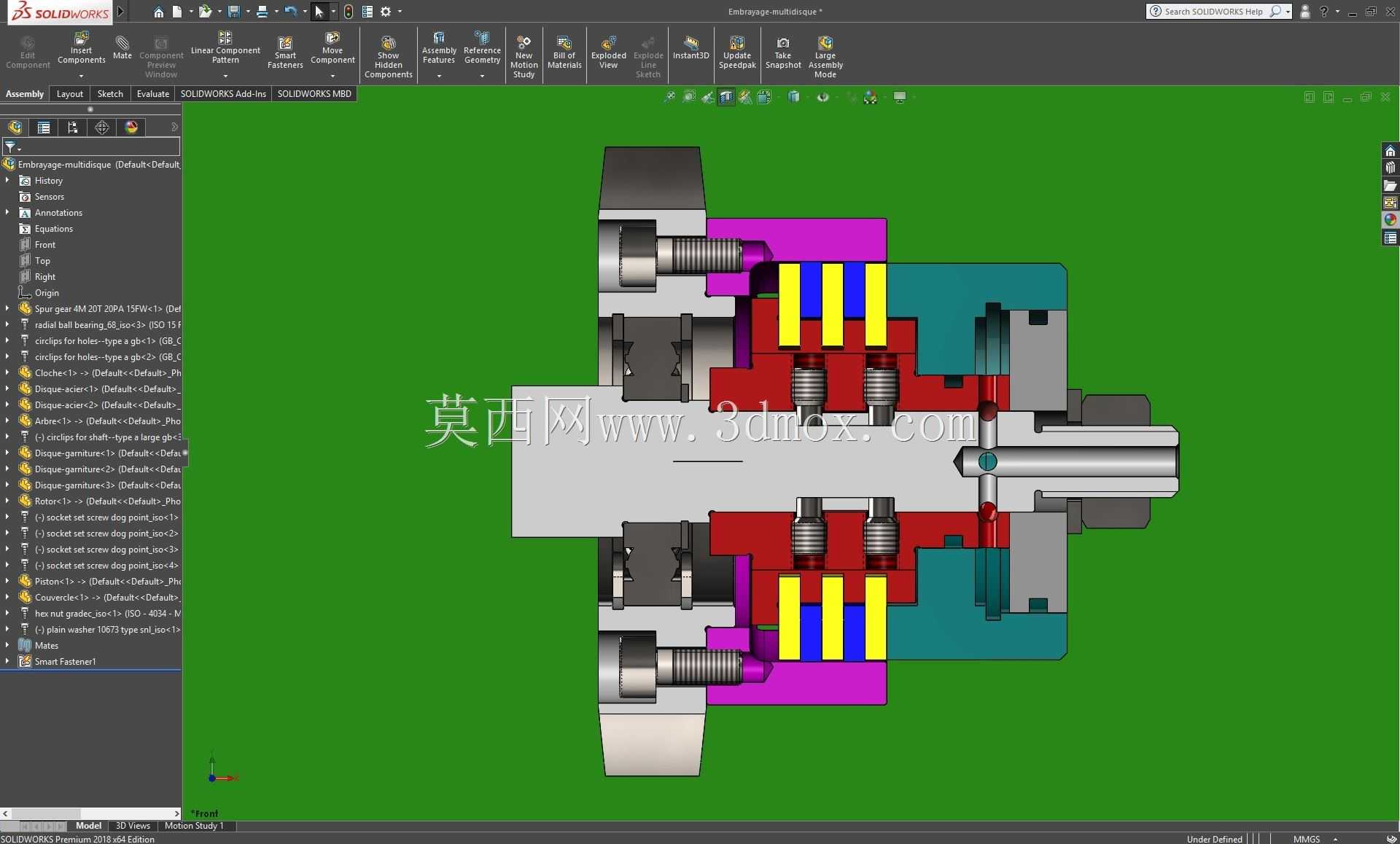

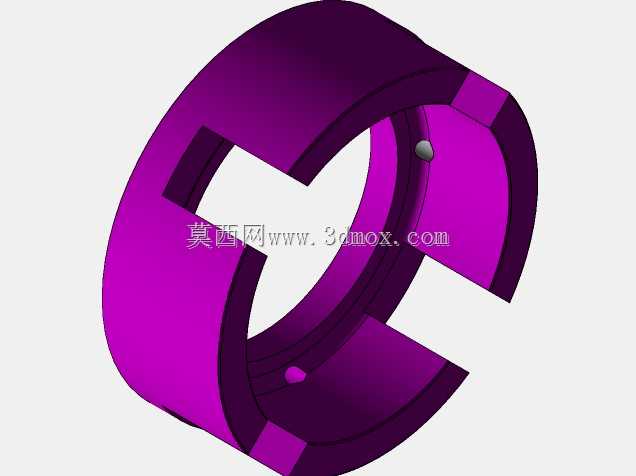

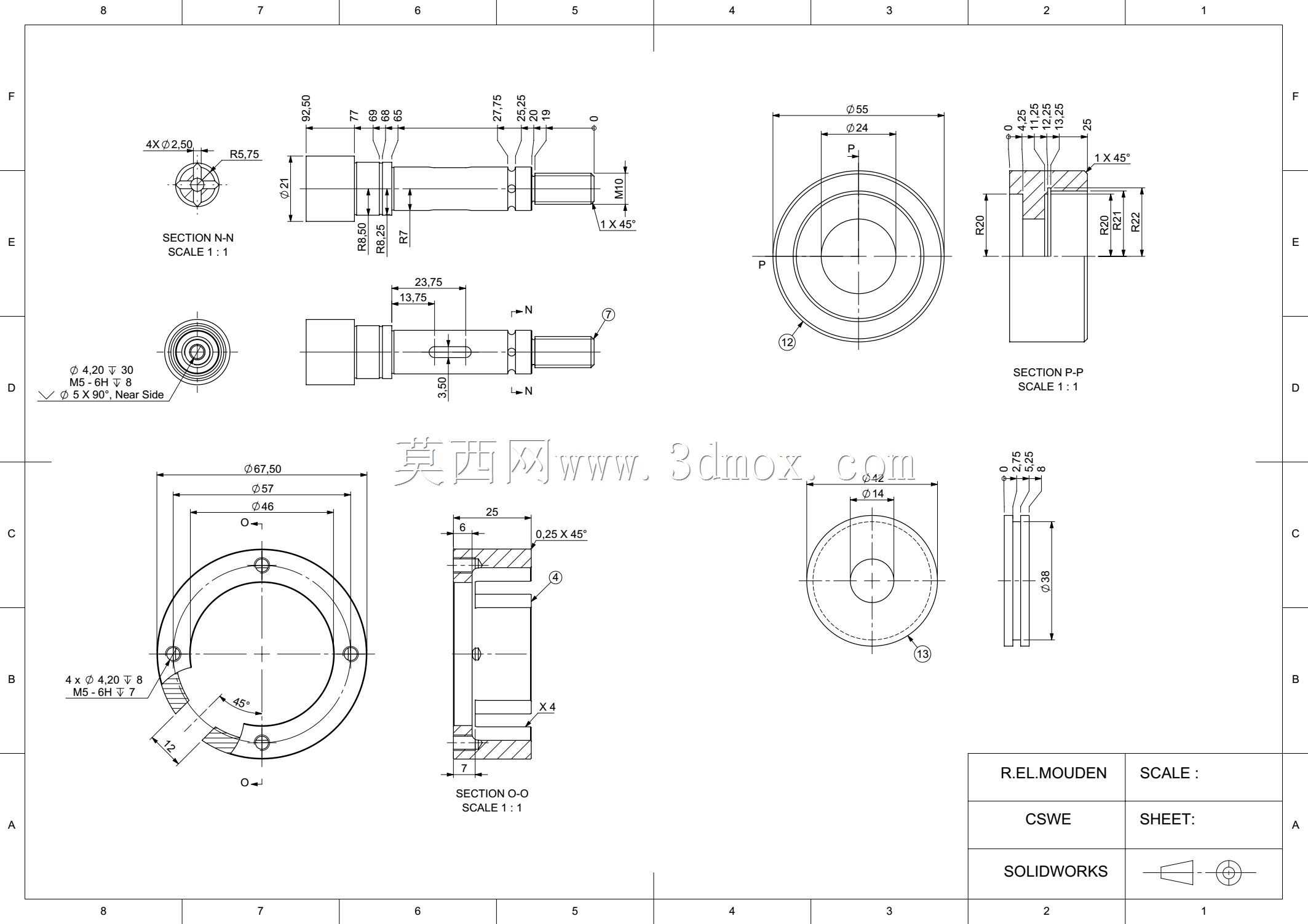

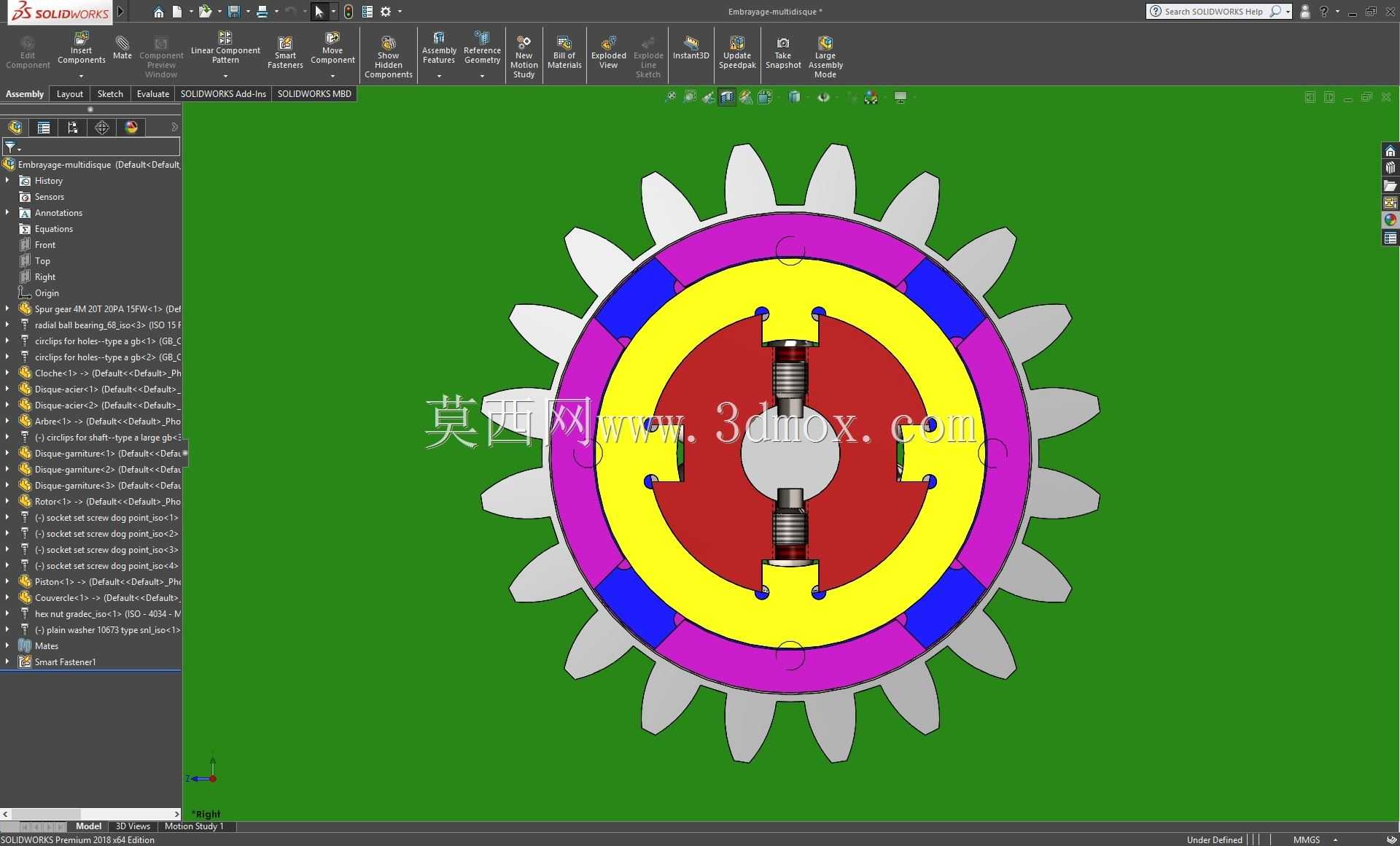

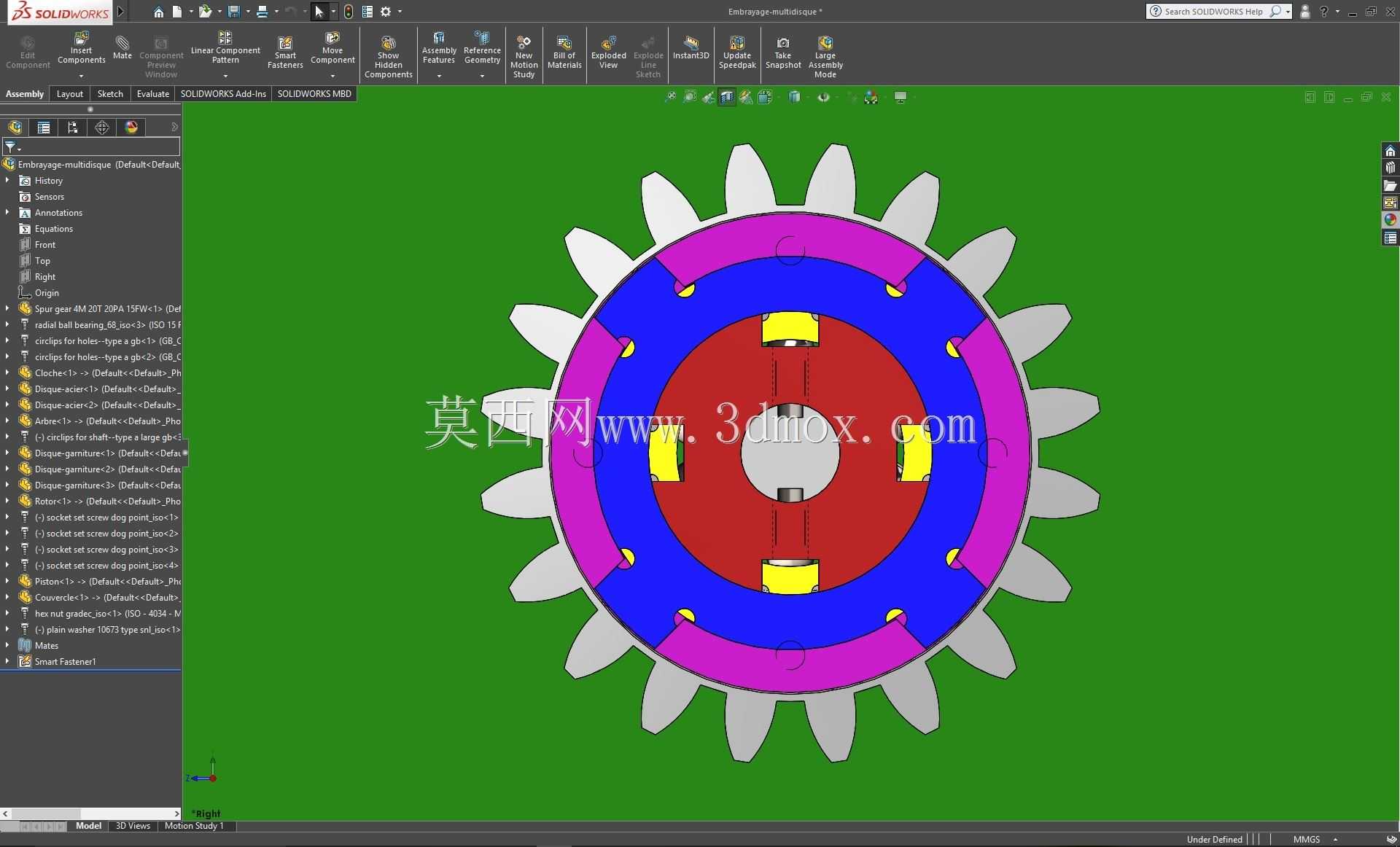

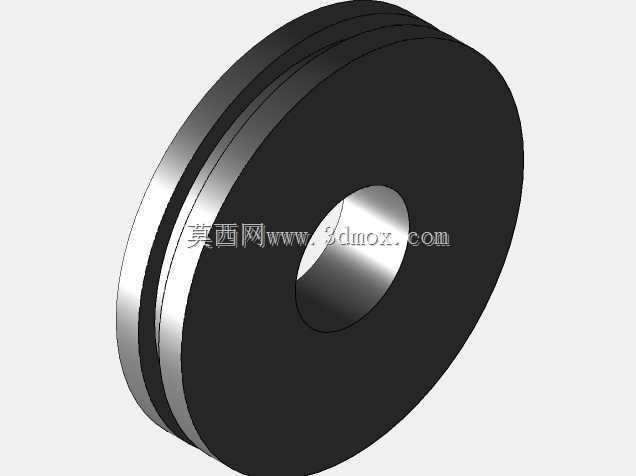

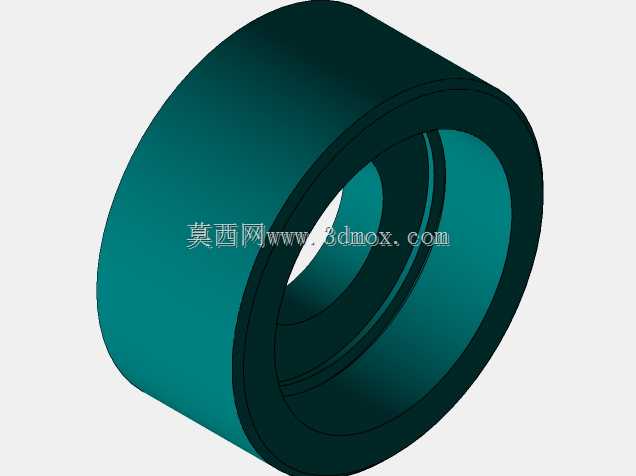

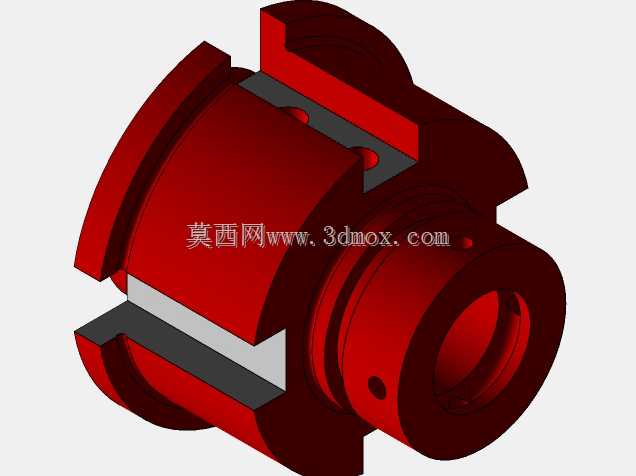

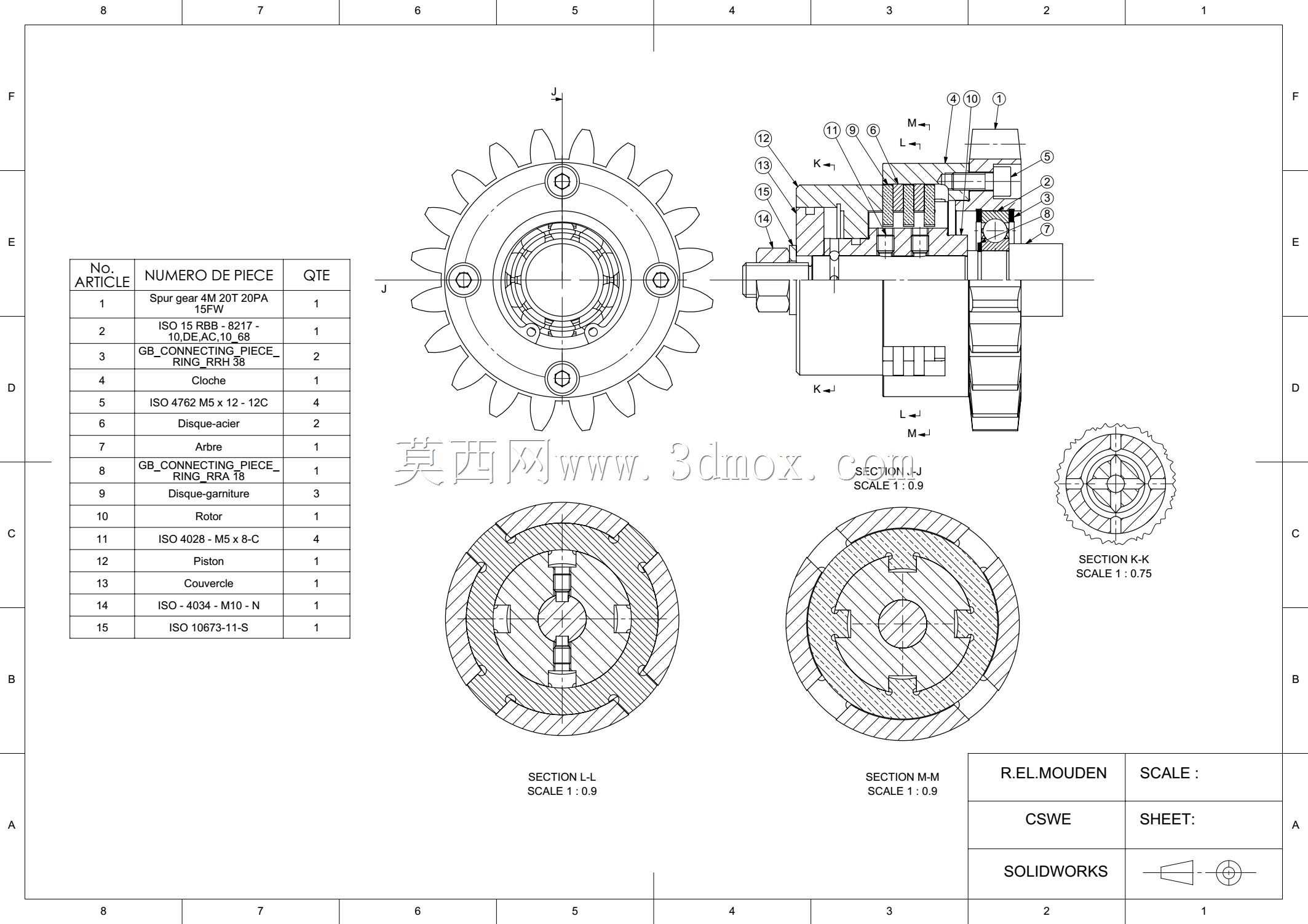

从结构布局来看，离合器的壳体采用一体化锻件加工，内部的油道需要精准对接液压供油回路，保证活塞腔的建压速度符合换挡响应要求，活塞上的密封件沟槽尺寸要严格匹配密封件的线径，避免泄压导致的接合力不足；复位弹簧采用周向均匀布置的圆柱螺旋弹簧，保证压盘回位时的受力均匀，避免偏磨导致摩擦片间隙不一致。透明视窗部分的设计是为了直观展示内部摩擦片的堆叠结构，实际量产结构中这部分为钢制壳体，承担油液密封与结构支撑作用，安装时需要保证离合器的回转轴线与上下游传动轴的同轴度误差在允许范围内，避免高速回转时出现不平衡振动。

这类结构的核心优势在于能在较小的径向尺寸下传递更大的扭矩，多片摩擦副的接触面积总和远大于单片结构，因此同等扭矩容量下的轴向安装尺寸更紧凑，非常适合安装空间受限的传动场景；同时湿式油浴的工作环境能大幅降低摩擦片的磨损速率，延长部件的维护周期，在频繁换挡的工况下优势更为明显。设计过程中还要考虑油液的流动路径，保证摩擦片工作时产生的热量能被循环油液及时带走，避免局部过热引发的结构变形，活塞的行程需要和摩擦片的总间隙匹配，既保证完全接合时摩擦片被充分压紧，又要避免活塞行程过大导致的建压响应滞后。
