管道式臭氧发生装置结构设计

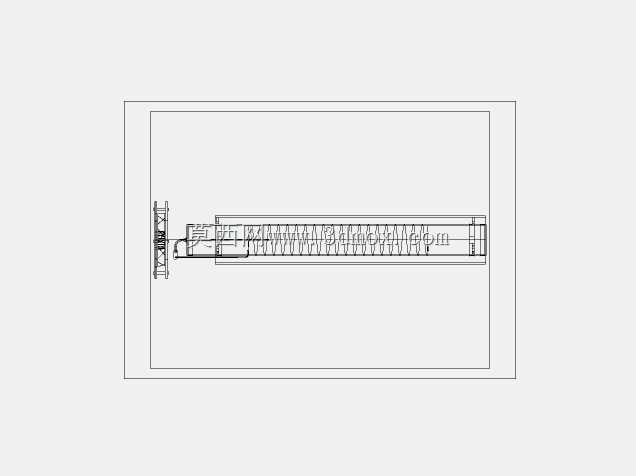

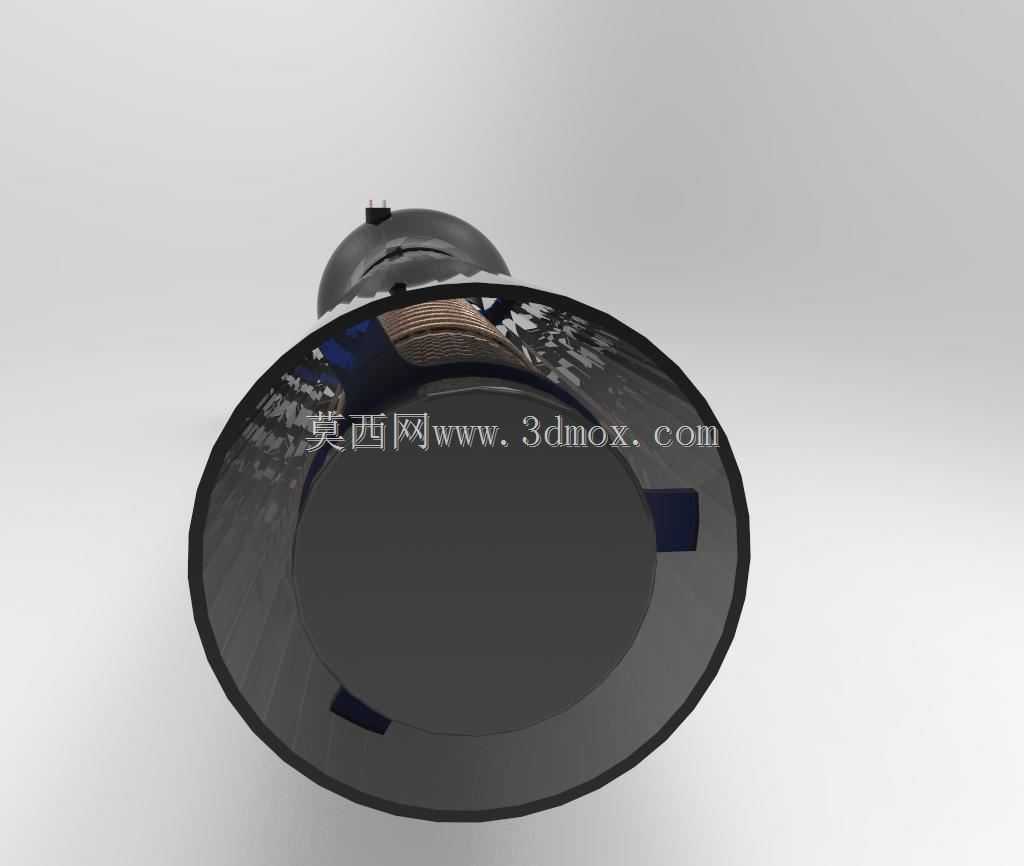

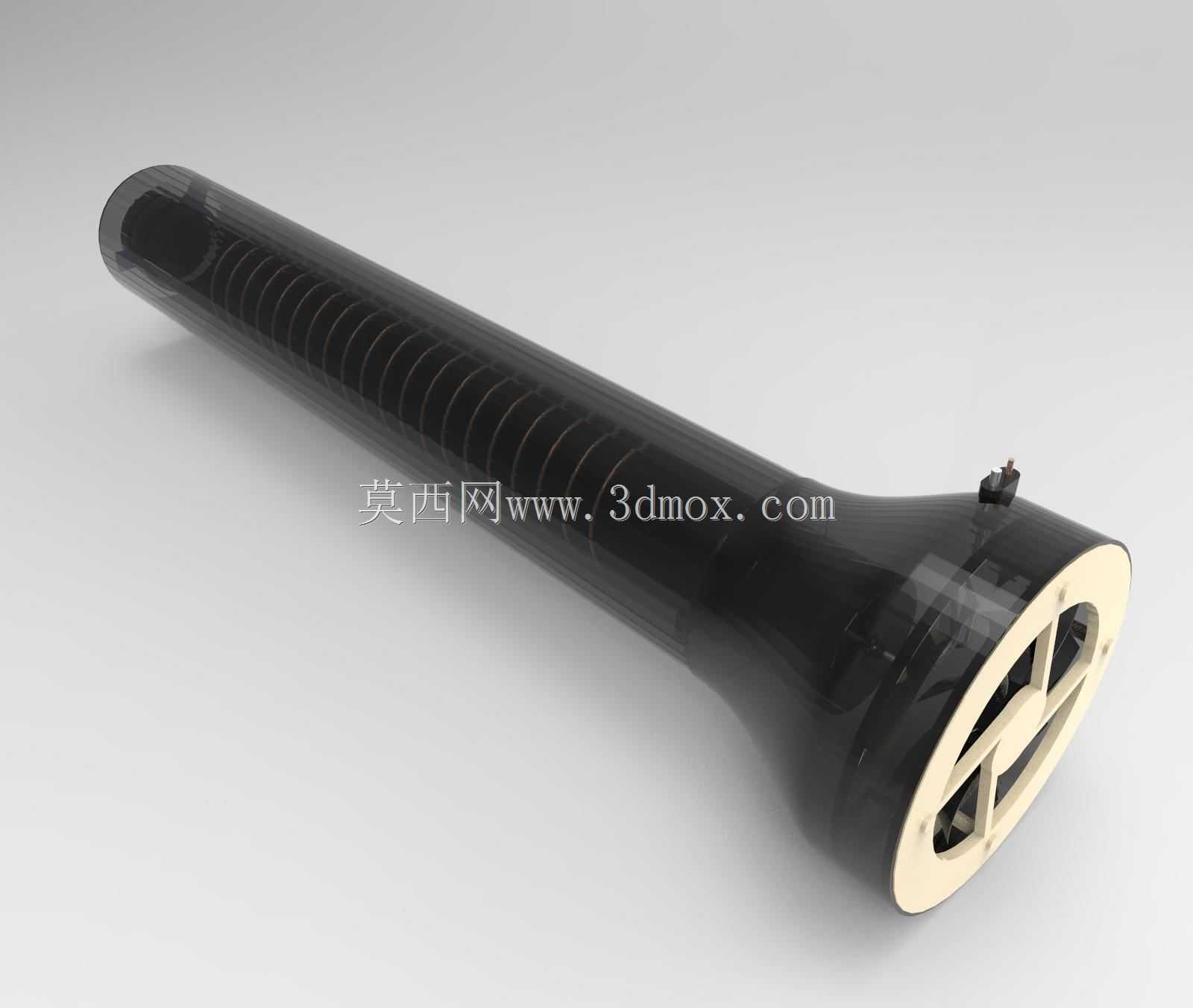

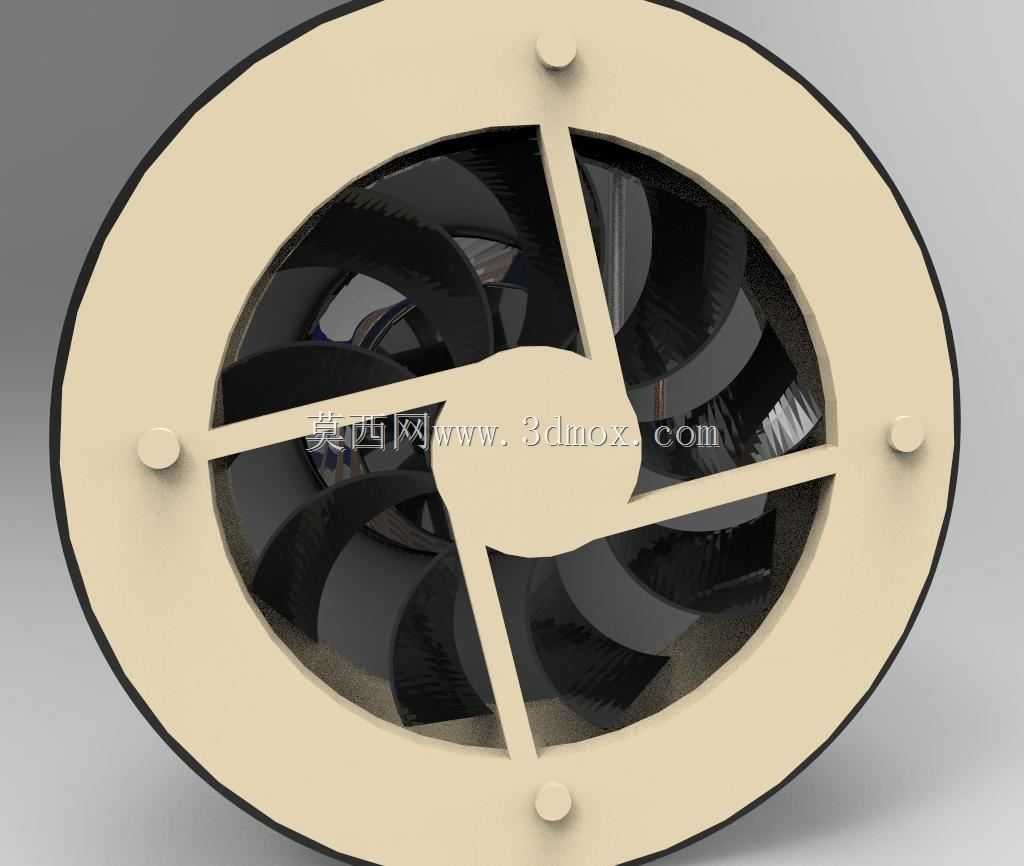

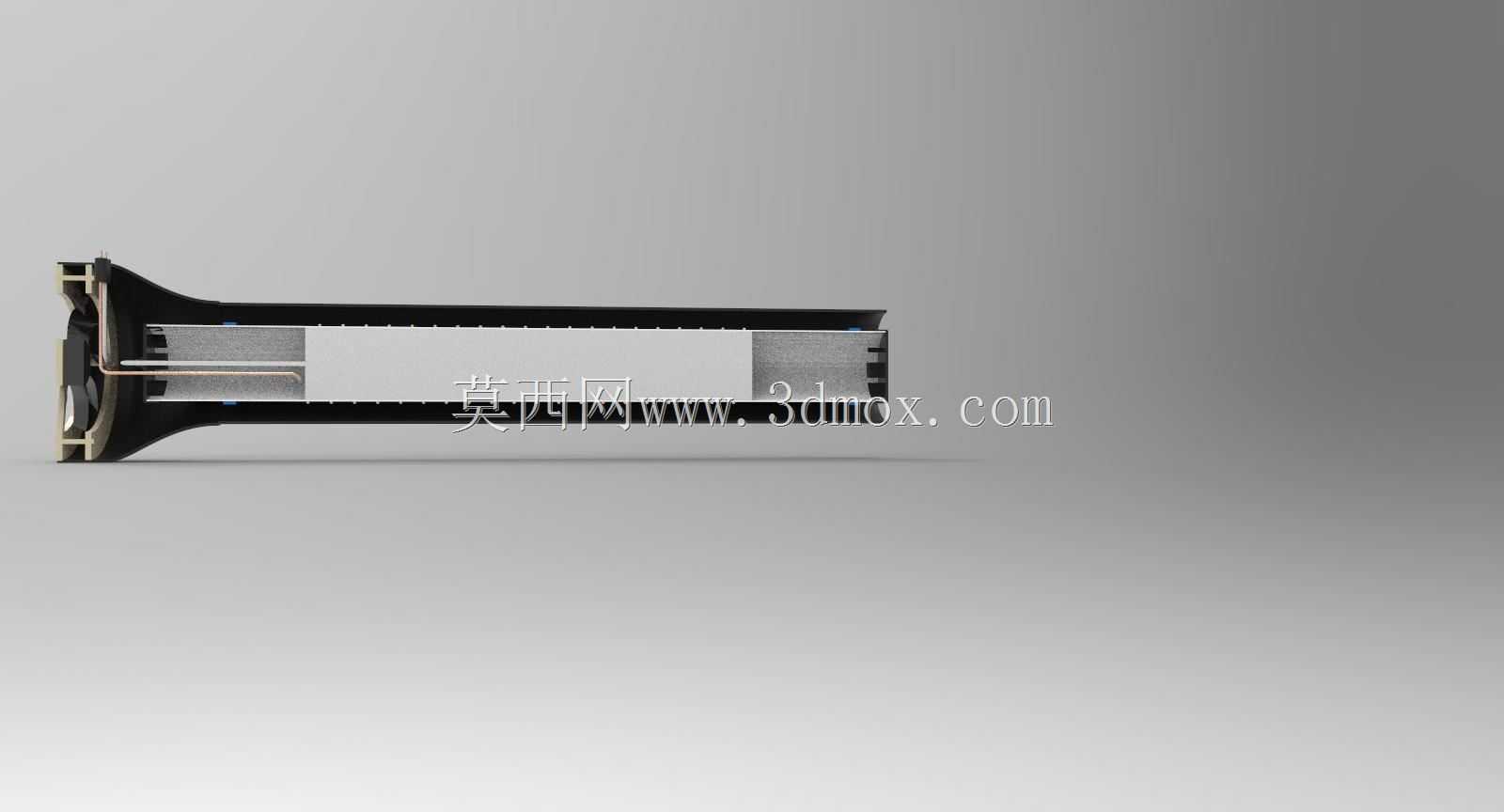

这款臭氧发生装置采用长管状集成结构设计，主体为细长圆柱腔体，一端设置带格栅的端盖结构，另一端为封闭圆弧过渡端头，整体外形适配管道内嵌安装场景，可直接串接在通风或输水管道回路中，无需额外占用独立安装空间。从结构设计逻辑来看，长腔体内部预留了沿轴向排布的放电模组安装位，腔体壁做了等距加强筋结构，既提升了长管结构的抗形变能力，也能为内部放电单元提供定位支撑，避免运输或运行过程中内部组件移位。端部的格栅端盖采用米黄色绝缘材质制作，格栅开孔做了圆弧过渡处理，既保证气流或水流可以顺畅通过腔体，也能防止外部异物进入腔体内部触碰放电组件，同时绝缘材质可有效隔绝高压放电端与外部金属管路，避免出现漏电或放电击穿风险。在实际应用场景中，这类结构的臭氧发生单元可适配小型家用净水设备的末端消毒段、新风系统的管道杀菌段、小型水族箱的水质处理回路，也可作为小型商用空气消毒机的核心发生组件使用。设计过程中重点考量了安装边界的适配性，整体外径控制在常规PVC给水管、通风软管的通用内径范围内，安装时可直接插入对应管路后通过卡箍或密封胶圈固定，两端的圆弧过渡结构可减少流体通过时的阻力，降低管路运行的风阻或水阻损耗。腔体外壳采用半透明深色绝缘材质制作，既可以直观观察内部放电组件的工作状态，也能遮挡高压放电产生的紫外线，避免紫外线直接外泄对周边人员或材料造成损伤。端盖与腔体的连接采用卡扣式密封结构，无需额外紧固件即可完成装配，后期维护更换内部放电组件时可直接拆卸端盖操作，降低运维拆装难度。从功能实现角度，该结构将臭氧发生的高压放电单元完全集成在管状腔体内部，流体通过腔体时可与产生的臭氧充分接触，完成杀菌、消毒、降解有机污染物的作用，相比外置式臭氧发生装置，这种管道集成式结构的臭氧混合效率更高，也不会出现臭氧外泄的问题，适配密闭式管路系统的使用需求。结构设计时还在端盖位置预留了高压接线端子的安装位，接线端子做了内嵌式处理，不会突出端盖平面，避免安装时与管路内壁发生干涉，整体结构无尖锐棱角，所有外边缘都做了圆角处理，装配过程中不会划伤安装人员或密封管件。
